Drehtorantrieb - Torantrieb Set für zweiflügelige Tore bis 2,0m und 200kg pro Flügel. Der Drehtorantrieb BEAUTY ist ein sehr robuster selbsthemmender 24V Spindel - Flügeltorantrieb mie einer Leistung von 80W. Der Flügeltorantrieb BEAUTY besitzt Endanschläge für AUF und ZU welche im Antrieb verstellbar sind - es sind keine Endanschläge am Tor nötig. Ausführung mit Aluminiumgehäuse und Edelstahlspindel. Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetägtige Tore nach DIN EN12453 und EN12445. Somit erkennt die Anlage Hindernisse - die Laufrichtung wird umgekehrt. Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf). Der BEAUTY Drehtorantrieb eignet sich für kleine Flügel ebenso wie für Torebis zu 2,0m Torlänge und bis zu 200kg Torgewicht. Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum ! Unsere Anlagen sind mit energiesparenden Ringkerntransformatorenen ausgestattet. Ruhestromverbrauch / Jahr ca. 9,- €. EASY - GO - Funktion & automatischer Lernlauf.Nach der Montage der Antriebe führt die Motorsteuerung einen Lernlauf durch, bei dem Laufweg, Drehmoment und Verlangsamung automatisch eingelernt werden - Sie betätigen nur eine Lerntaste auf der Steuerung.

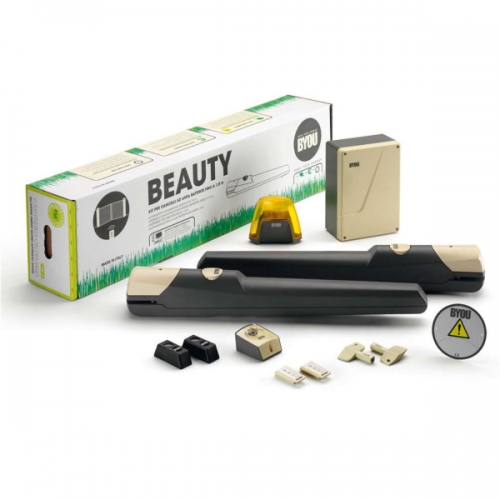

Lieferumfang: 1 Stück Drehtorantrieb BEAUTY 24V 80W 1 Stück Notentriegelungsschlüssel / Antrieb 1 Stück Motorsteuerung CP.BEAUTY im Gehäuse 1 Stück Funkempfänger 433 Mhz. rolling Code 2 Stück Handsender 433 Mhz. rolling Code Typ: B3 1 Stück Antenne 17cm - auf der Steuerung 1 Stück Haltewinkel Stahl verzinkt - Säule 1 Stück Haltewinkel Stahl verzinkt - Tor 1 Stück Einweglichtschranke B.IR 1 Stück Schlüsseltaster 1 Stück Montageanleitung in deutsch
Technische Daten: Betriebsspannung: 24V dc Leistung: 80 WATT max. Drehmoment: 1500 Nm Stromaufnahme: 3,5 A Nutzhub: 300mm Quetschhutz: elektronische Drehmomentbegrenzung max. Flügellänge: 2,0m - kleiner natürlich immer möglich ! max. Flügelgewicht: 200kg - weniger natürlich immer möglich ! Temperaturbereich: -20°C bis +70°C
Anschlussmöglichkeiten auf der Motorsteuerung: Blinkleuchtenanschluss 24V Ausgang 24 V Spannungsversorgung für externe Geräte Ausgang für Elektroschloß 12 Vdc Not - Stop Funktion Lichtschrankenanschluss Antennenanschluss
Funktionen wie: - automatischer Zulauf ( Zeit einstellbar ) - Drehmomenteinstellung - Start Funktion beide Flügel - Start Funktion Fußgängerfunktion ( nur der Folgeflügel ) - Verlangsamungsstufen 0 - 80 % - zusätzliche Drehmomenterhöhung sind Serie...
Hindernisserkennung mit reversierung - die Steuerung kehrt die Laufrichtung um, somit wird niemand eingeklemmt. Bei zweiflügeligen Toren wird der Folgeflügel verzögert.Gehtürfunktion - mit dem 2. Kanal der Fernsteuerung kann der Folgeflügel separat geöffnet werden falls Sie nur zu Fuß oder z.B. mit dem Fahrrad einfahren möchten.
Es werden keine Endanschläge der Flügel benötigt, der Torlaufweg wird durch verstellbare Anschläge im Antrieb begrenzt. Die Antriebe halten die Tore bei Auf und Zu an den Anschlag gedrückt, somit sind keine Windgeräusche möglich.
Notentriegelung bei Stromausfall per Schlüssel. Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster usw. können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden.
PDF-File:
