Drehtorantrieb - Torantrieb Set für zweiflügelige Tore bis
6,0m und 250kg pro Flügel.Der Drehtorantrieb B40 ist ein sehr robuster selbsthemmender 24V Spindel - Flügeltorantrieb. Ausführung mit
Aluminiumgehäuse und Edelstahlspindel. Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetägtige Tore nach DIN EN12453 und EN12445. Somit erkennt die Anlage Hindernisse - die Laufrichtung wird umgekehrt. Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf) sowie
Magnetendschalter für AUF und ZU. Der B40 Drehtorantrieb eignet sich für kleine Flügel ebenso wie für Tore bis zu 6,0m Torlänge und bis zu 250kg Torgewicht. Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum ! Unsere Anlagen sind mit energiesparenden Ringkerntransformatorenen ausgestattet.
Ruhestromverbrauch / Jahr ca. 9,- €.
Keine Versandkosten in Deutschland !

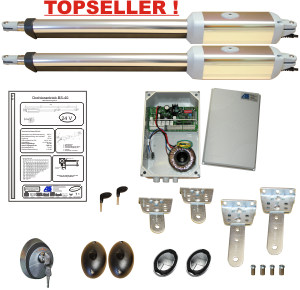

Lieferumfang:2 Stück Drehtorantrieb B40 24V 70W
1 Stück Notentriegelungsschlüssel pro Antrieb
1 Stück Motorsteuerung SB-10 im Gehäuse mit Trafo
1 Stück Funkempfänger 433 Mhz. rolling Code
2 Stück Handsender 433 Mhz. rolling Code Typ: B12 NEU
1 Stück Antenne 17cm - auf der Steuerung
2 Stück Haltewinkel Stahl verzinkt - Säule
2 Stück Haltewinkel Stahl verzinkt - Tor
1 Stück Einweglichtschranke IR30
1 Stück Schlüsseltaster SELE
1 Stück Montageanleitung in deutsch
Technische Daten: Betriebsspannung: 24V dc
Leistung: 70 W
max. Drehmoment: 3000 Nm
Stromaufnahme: 6 A
Nutzhub: 410 mm
Quetschhutz: elektronische Drehmomentbegrenzung
max. Flügellänge: 6,0m - kleiner natürlich immer möglich !
max. Flügelgewicht: 250 kg - weniger natürlich immer möglich !
Temperaturbereich: -25°C bis +70°C
Anschlussmöglichkeiten auf der Motorsteuerung B15: Blinkleuchtenanschluss 24 V
Ausgang 24 V Spannungsversorgung für externe Geräte
Ausgang für Elektroschloß 24 V dc
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss
Funktionen wie: - automatischer Zulauf ( Zeit einstellbar )
- Drehmomenteinstellung
- Start Funktion beide Flügel
- Start Funktion Fußgängerfunktion ( nur der Folgeflügel )
- Verlangsamung ( Softlauf )
sind Serie...
Hindernisserkennung mit reversierung - die Steuerung kehrt die Laufrichtung um, somit wird niemand
eingeklemmt. Bei zweiflügeligen Toren wird der Folgeflügel verzögert.Gehtürfunktion - mit dem 2. Kanal der Fernsteuerung kann der Folgeflügel separat geöffnet werden falls Sie nur zu Fuß oder z.B. mit dem Fahrrad einfahren möchten.
Besonderheit: Magnetendschalter für Tor AUF und ZU - an der Antriebsunterseite befinden
sich verstellbare Magnetendschalter mit welchen der Laufweg eingestellt werden kann. Notentriegelung bei Stromausfall per Schlüssel.Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster usw.
können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden.
