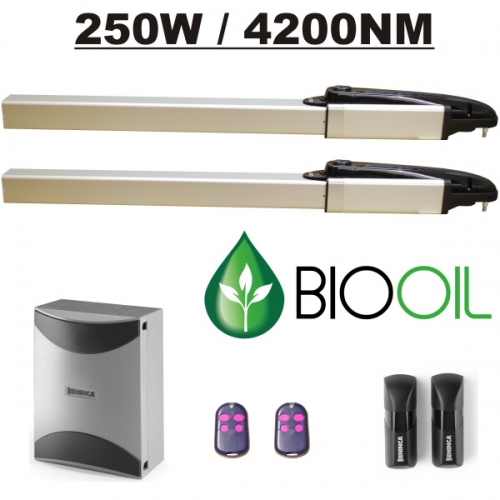

Drehtorantrieb CAB - HD50 Version AC (Antriebe mit Blockierung) Torantrieb Set für zweiflügelige Tore bis 5,0m und 500kg pro Flügel. Der Drehtorantrieb HD50 ist ein äußerst robuster 230V Hydraulikantrieb. Der Torantrieb HD50 ist mit Drosselventilen ausgestattet - Drehmoment AUF/ZU getrennt regelbar, über ein separates Ventil kann der Softlauf bei ZU (Verlangsamung) stufenlos reguliert werden. Endanschläge am Tor sind nötig. Mit Verlangsamung in Tor ZU Bewegung (Softlauf). Der HD50 Drehtorantrieb eignet sich für kleine Flügel ebenso wie für schwere Tore bis zu 5,0m Torlänge und bis zu 500kg Torgewicht. Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum !
Flügellänge & Torgewicht: 3,0m - 700kg
4,0m - 600kg
5,0m - 500kg
Lieferumfang:2 Stück Drehtorantriebe HD50 hydraulik
1 Stück Notentriegelungsschlüssel / Antrieb
1 Stück Motorsteuerung 230V im Gehäuse
1 Stück Funkempfänger 433 Mhz. rolling Code
2 Stück Handsender TRK 433 Mhz. rolling Code
1 Stück Antenne 17cm - auf der Steuerung
1 Stück Einweglichtschranke PPL
2 Stück Haltewinkel Stahl verzinkt - Säule ( zum anschweißen )
2 Stück Haltewinkel Stahl verzinkt - Tor (zum anschweißen )
1 Stück Montageanleitung in deutsch
Technische Daten:Betriebsspannung: 230V
Leistung: 250W
max. Drehmoment: 4200Nm
Nutzhub: 390mm
Quetschhutz: Drehmomentbegrenzung
max. Flügellänge: 5,0 - kleiner natürlich immer möglich !
max. Flügelgewicht: 500kg - weniger natürlich immer möglich !
Anschlussmöglichkeiten auf der Motorsteuerung:Blinkleuchtenanschluss 24V ac
Ausgang 24 V Spannungsversorgung für externe Geräte
Ausgang für Elektroschloss 12 Vdc
Tasteranschlüsse
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss
Funktionen wie:- automatischer Zulauf ( Zeit einstellbar )
- Drehmomenteinstellung
- Start Funktion beide Flügel
- Start Funktion Fußgängerfunktion (nur der Folgeflügel)
- Verlangsamung (Softlauf)
- zusätzliche Drehmomenterhöhung
sind Serie...
Notentriegelung bei Stromausfall per Schlüssel. Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster
usw. können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden.
