Unterflur - Drehtorantrieb Set R50 für zweiflügelige Tore bis 4,0m und 300 kg pro Flügel. Fundamentkasten verzinkt.
Der Flügeltorantrieb R50 ist ein Getriebemotor 24V - im Druckguß - Aluminium Gehäuse. Dei Endlage AUF/ZU kann über Endanschläge verstellbar für jeden Antrieb einzeln eingestellt werden. Zur4 Unterflurmontage für Einfahrtstore bis 4,0m breite und max. 300kg pro Flügel. Der sehr robuste Antrieb ist in einem sehr stabilen Fundamentkasten untergebracht welcher vollwertig auch als Tragegehäuse für Tore verwendet werden kann.
Die komplette Anlage ist wartungsfrei, und geeignet für bis zu 1000 Bewegungszyklen / Tag. Die Krafteinstellund
und Sicherheitsabschaltung lassen sich über die Elektronik sehr fein und stufenlos einstellen. Der Öffnungswinkel kann bis zu 100° betragen. Bei kombinierten Einfahrten kann das Fußgänger ( Folgeflügel ) falls gewünscht einzeln über Taster, Schlüsseltaster oder die Fernsteuerung geöffnet werden. Die Motorsteuerung hat eine einstellbare Schließfolge, automatischen Zulauf und Anschlüsse für Taster und Sicherheitseinrichtungen wie z.B. die Lichtschranke. Die Motorsteuerung ist einem automatischen Lernlauf und Verlangsamung (Softlauf) in Tor AUF und ZU ausgestattet ! Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum !
Die Motorsteuerung SB10 bietet eine aktive Sicherheitsabschaltung mit Reversierung im Hindernissfall.

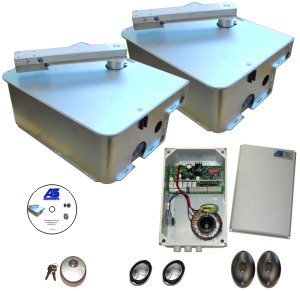

Lieferumfang:2 Stück Drehtorantrieb R50 24V mit Endlagenbegrenzung AUF/ZU
2 Stück Fundamentkasten verzinkt mit Torverbinder und Notentriegelung
1 Stück Motorsteuerung SB10 im Gehäuse mit Ringkerntransformator
1 Stück Funkempfänger 433 Mhz. rolling Code
2 Stück Handsender 433 Mhz. rolling Code Typ: B12
1 Stück Antenne 17cm - auf der Steuerung
1 Stück Montageanleitung in deutsch
1 Stück Einweglichtschranke IR-30
1 Stück Schlüsseltaster 2 fach
Technische Daten R40:Betriebsspannung: 24V DC
Leistung: 300W
Stromaufnahme: 8A
Schutzart: IP67
Temperaturbereich: -20°C bis +60°C
Öffnungswinkel: bis zu 100°
Öffnungszeit: ca. 18 Sekunden
Quetschhutz: elektronische Drehmomentbegrenzung mit Sicherheitsabschaltung
max. Flügellänge: 4,0m - kleiner natürlich immer möglich !
max. Flügelgewicht: 300 kg - weniger natürlich immer möglich !
Gewicht pro Antrieb: 15kg
Anschlussmöglichkeiten auf der Steuerung:Blinkleuchtenanschluss
Spannungsversorgung für externe Geräte
Ausgang für Elektroschloß 12V AC
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss
Tasteranschlüsse
Funktionen wie:- automatischer Zulauf ( Zeit einstellbar )
- Drehmomenteinstellung
- Start Funktion beide Flügel
- Start Funktion Fußgängerfunktion ( nur der Folgeflügel )
- Verlangsamung stufenlos
- automatischer Lernlauf mit Drehmomenterfassung / Laufzeiterfassung / Softlauferfassung
sind Serie...
Verlangsamung bei Zu und Auf. Bei zweiflügeligen Toren wird der Folgeflügel verzögert (einstellbar).
Gehtürfunktion - mit dem 2. Kanal der Fernsteuerung kann der Folgeflügel separat geöffnet werden falls
Sie nur zu Fuß kommen oder z.B. mit dem Fahrrad einfahren möchten.
Notentriegelung bei Stromausfall. Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster usw. können
auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden. Sie erhalten zu jeder
Lieferung eine auf Ihren Namen ausgestellte Rechnung mit ausg. Mwst. und 2 Jahren Garantie ab Rechnungsdatum.
