Drehtorantrieb - Torantrieb Set für zweiflügelige Tore bis 4,0m und 200kg pro Flügel. Der Drehtorantrieb A4 ist ein sehr robuster selbsthemmender 20V Spindel - Flügeltorantrieb. Der Flügeltorantrieb A4 hat verstellbare Endanschläge für AUF und ZU welche im Antrieb verstellbar sind -
keine Endanschläge am Tor nötig. Ausführung mit
Aluminiumgehäuse und Edelstahlspindel. Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetägtige Tore nach DIN EN12453 und EN12445. Somit erkennt die Anlage Hindernisse - die Laufrichtung wird umgekehrt. Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf). Der A4 Drehtorantrieb eignet sich für kleine Flügel ebenso wie für Torebis zu 3,0m Torlänge und bis zu 150kg Torgewicht. Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum ! Unsere Anlagen sind mit energiesparenden Ringkerntransformatorenen ausgestattet. Ruhestromverbrauch / Jahr ca. 9,- €. EASY - GO - Funktion & automatischer Lernlauf.Nach der Montage der Antriebe führt die Motorsteuerung einen Lernlauf durch,
bei dem Laufweg, Drehmoment und Verlangsamung automatisch eingelernt werden - Sie betätigen nur eine Lerntaste auf der Steuerung.

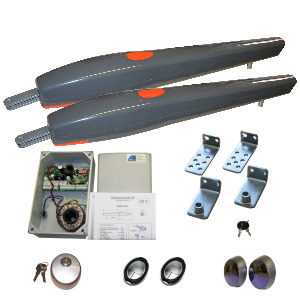

Lieferumfang:2 Stück Drehtorantrieb A4 20V 40W
2 Stück Notentriegelungsschlüssel / Antrieb
1 Stück Motorsteuerung SB10 im Gehäuse
1 Stück Funkempfänger 433 Mhz. rolling Code
2 Stück Handsender 433 Mhz. rolling Code Typ: B6
1 Stück Antenne 17cm - auf der Steuerung
2 Stück Haltewinkel Stahl verzinkt - Säule
2 Stück Haltewinkel Stahl verzinkt - Tor
1 Stück Einweglichtschranke FTE
1 Stück Schlüsseltaster
1 Stück Montageanleitung in deutsch
Technische Daten:Betriebsspannung: 20V dc
Leistung: 40 W
max. Drehmoment: 1700 Nm
Stromaufnahme: 3 A
Nutzhub: 350 -400 mm
Quetschhutz: elektronische Drehmomentbegrenzung
max. Flügellänge: 4,0m - kleiner natürlich immer möglich !
max. Flügelgewicht: 200kg - weniger natürlich immer möglich !
Temperaturbereich: -25°C bis +70°C
Anschlussmöglichkeiten auf der Motorsteuerung SB10:Blinkleuchtenanschluss 12/24 Vac
Ausgang 12/24 V Spannungsversorgung für externe Geräte
Ausgang für Elektroschloß 12 Vdc
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss
Funktionen wie:- automatischer Zulauf ( Zeit einstellbar )
- Drehmomenteinstellung
- Start Funktion beide Flügel
- Start Funktion Fußgängerfunktion ( nur der Folgeflügel )
- Verlangsamungsstufen 0 - 80 %
- zusätzliche Drehmomenterhöhung
sind Serie...
Hindernisserkennung mit reversierung - die Steuerung kehrt die Laufrichtung um, somit wird niemand
eingeklemmt. Bei zweiflügeligen Toren wird der Folgeflügel verzögert.Gehtürfunktion - mit dem 2. Kanal der Fernsteuerung kann der Folgeflügel separat geöffnet werden falls Sie nur zu Fuß oder z.B. mit dem Fahrrad einfahren möchten.
Es werden keine Endanschläge der Flügel benötigt, der Torlaufweg wird durch verstellbare Anschläge im Antrieb begrenzt. Die Antriebe halten die Tore bei Auf und Zu an den Anschlag gedrückt, somit sind keine Windgeräusche möglich.
Notentriegelung bei Stromausfall per Schlüssel. Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster
usw. können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden.
Der Drehtorantrieb A4 ist auch für nach außen öffnende Garagentore geeignet - siehe Link:
www.as-torantriebe.de/img/A4_aussen.gif
