Drehtorantrieb - Torantrieb Set für zweiflügelige Tore bis 2,5m und 300 kg pro Flügel. Geeignet für große
Torsäulen. Entspricht den EU Normen für kraftbetätigte Tore nach DIN EN 12453 und EN 12445. Mit
Verlangsamung bei Tor Auf und Zu - Softlauf. Der Antrieb eignet sich natürlich auch für kleinere Tore.
Der Flügeltorantrieb EASY ist ein sehr stabiler selbsthemmender 18V Antrieb welcher sehr einfach zu montieren ist.

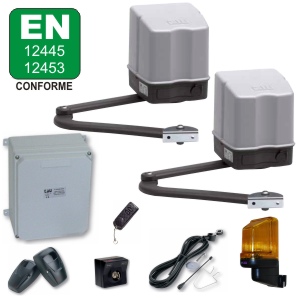

Lieferumfang:2 Stück Drehtorantrieb EASY12
2 Stück Notentriegelungsschlüssel
1 Stück Motorsteuerung D747M mit Trafo im Gehäuse
1 Stück Funkempfänger 433 Mhz. rolling Code
1 Stück Handsender 433 Mhz. rolling Code Typ: 250K-SLIM RP
1 Stück Stabantenne
2 Stück Gelenkarme Aluminium
1 Stück Einweglichtschranke 900OPTIC
1 Stück Schlüsseltaster 300SCE
1 Stück Blinkleuchte 900LAMP4
1 Stück Montageanleitung in deutsch
Technische Daten:Betriebsspannung: 18V dc
Leistung: 60 W
max. Drehmoment: 2500 Nm
Stromaufnahme: 3 A
Quetschhutz: elektronische Drehmomentbegrenzung
max. Flügellänge: 2,5m - kleiner natürlich immer möglich !
max. Flügelgewicht: 300 kg - weniger natürlich immer möglich !
Temperaturbereich: -25°C bis +70°C
Anschlussmöglichkeiten auf der Motorsteuerung:Blinkleuchtenanschluss 12Vac
Ausgang Spannungsversorgung für externe Geräte
Ausgang für Elektroschloß 12 V
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss
Funktionen wie:- automatischer Zulauf ( Zeit einstellbar )
- Drehmomenteinstellung
- Start Funktion beide Flügel
- Start Funktion Fußgängerfunktion ( nur der Folgeflügel )
- Verlangsamung ( Softlauf )
sind Serie...
Hindernisserkennung mit reversierung - die Steuerung kehrt die Laufrichtung um, somit wird niemand
eingeklemmt. Bei zweiflügeligen Toren wird der Folgeflügel verzögert.Gehtürfunktion - mit dem 2. Kanal der Fernsteuerung kann der Folgeflügel separat geöffnet werden falls Sie nur zu Fuß oder z.B. mit dem Fahrrad einfahren möchten.
Voraussetzung am Tor:Benötigt werden Endanschläge der Flügel, der Torlaufweg muß mechanisch begrenzt sein. Die Torantriebe halten
die Tore bei Auf und Zu an den Anschlag gedrückt, somit sind keine Windgeräusche.
Notentriegelung bei Stromausfall per Schlüssel.Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster usw.
können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden.
