Unterflur - Drehtorantrieb Set R18 für einflügelige Tore bis 4,0m und 300 kg pro Flügel. EDELSTAHL - Gehäuse Der Flügeltorantrieb R18ist ein Getriebemotor 230V - im Aluminium Gehäuse mit Ölfüllung und Kupplung ! Zur Unterflurmontage für Einfahrtstore bis 4,0m breite und max. 300kg pro Flügel. Der sehr robuste Antrieb hat ein stabiles befahrbares und wasserdichtes Aluminum - Gehäuse mit Ölfüllung. Die kompakte wartungsfreie Einheit ist absolut leise und auch an verzierten Schmiedeeisentoren sehr elegant. Der Öffnungswinkel kann bis zu 180° betragen. Die Motorsteuerung hat eine einstellbare Schließfolge, automatischen Zulauf und Anschlüsse für Taster und Sicherheitseinrichtungen wie z.B. die Lichtschranke. Die Motorsteuerung ist mit Verlangsamung (Softlauf) in Tor AUF und ZU ausgestattet ! Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum !

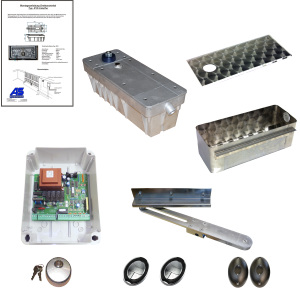

Lieferumfang: 1 Stück Drehtorantrieb R18 230V Ausführung: selbsthemmend 1 Stück Schlittenarm TSC Kugelgelagert 1 Stück Einbaugeäuse EDELSTAHL 1 Stück Motorsteuerung LRS2212 im Gehäuse 1 Stück Funkempfänger 433 Mhz. rolling Code 2 Stück Handsender 433 Mhz. rolling Code Typ: B12 1 Stück Antennendraht 17cm - in der Steuerung verbaut 1 Stück Montageanleitung in deutsch 1 Stück Einweglichtschranke IR-30 1 Stück Schlüsseltaster 2 fach
Technische Daten R18: Betriebsspannung: 230V 50Hz. Leistung: 350 W Schutzart: IP68 Öffnungswinkel: bis zu 180° Quetschhutz: elektronische Drehmomentbegrenzung max. Flügellänge: 4,0m - kleiner natürlich immer möglich ! max. Flügelgewicht: 300 kg - weniger natürlich immer möglich ! Gewicht pro Antrieb: 15kg
Anschlussmöglichkeiten auf der Steuerung: Blinkleuchtenanschluss Ausgang 24 V für externe Geräte Ausgang für Elektroschloß 12V Not - Stop Funktion Lichtschrankenanschluss Antennenanschluss Tasteranschlüsse
Die Motorsteuerung LRS2212 ist eine sehr leicht verständliche Steuerung mit LED - Statusanzeigen.
Funktionen wie: - automatischer Zulauf ( Zeit einstellbar ) - Drehmomenteinstellung - Start Funktion beide Flügel - Start Funktion Fußgängerfunktion ( nur der Folgeflügel ) - Verlangsamung stufenlos sind Serie...
Verlangsamung bei Zu und Auf. Bei zweiflügeligen Toren wird der Folgeflügel verzögert (einstellbar). Gehtürfunktion - mit dem 2. Kanal der Fernsteuerung kann der Folgeflügel separat geöffnet werden falls Sie nur zu Fuß kommen oder z.B. mit dem Fahrrad einfahren möchten.
Voraussetzung am Tor: Benötigt werden Endanschläge der Flügel, der Torlaufweg muß mechanisch begrenzt sein.
Notentriegelung bei Stromausfall. Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster usw. können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden. Sie erhalten zu jeder Lieferung eine auf Ihren Namen ausgestellte Rechnung mit ausg. Mwst. und 2 Jahren Garantie ab Rechnungsdatum.
PDF-File:
