Drehtorantrieb - Torantrieb Set für zweiflügelige Tore bis 5,0m und 250kg pro Flügel.Der Drehtorantrieb VS2 ist ein sehr robuster selbsthemmender 12V Spindel - Flügeltorantrieb. Ausführung mit Aluminiumgehäuse und Edelstahlspindel. Der Torantrieb sowie die Motorsteuerung entsprechen den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445. Somit erkennt die Anlage Hindernisse - die Laufrichtung wird umgekehrt. Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf). Der VS2 Drehtorantrieb eignet sich für kleine Flügel ebenso wie für Tore bis zu 5,0m Torlänge und bis zu 250kg Gewicht pro Flügel. Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum ! Unsere Anlagen sind mit energiesparenden Ringkerntransformatoren ausgestattet.
Ruhestromverbrauch / Jahr ca. 9,- €. EASY - GO - Funktion ! / automatischer Lernlauf.Nach der Montage der Antriebe führt die Motorsteuerung einen Lernlauf durch, bei dem Laufweg, Drehmoment und Verlangsamung eingelernt werden. Sie betätigen nur eine Lerntaste auf der Steuerung.

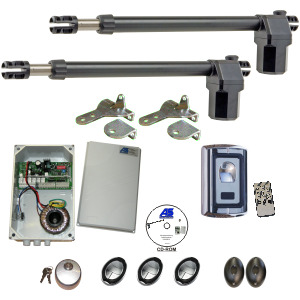

INFO: keine Versandkosten in Deutschland !Lieferumfang:2 Stück Drehtorantrieb VS2 12V 60W
1 Stück Notentriegelungsschlüssel / Antrieb
1 Stück Motorsteuerung SB10 mit Transformator 230V im Gehäuse
1 Stück Funkempfänger 433 Mhz. rolling Code
3 Stück Handsender 433 Mhz. rolling Code Typ: B12
1 Stück Antenne 17cm - auf der Steuerung
2 Stück Haltewinkel Stahl verzinkt - Säule
2 Stück Haltewinkel Stahl verzinkt - Tor
1 Stück Fingerprintsystem
1 Stück Einweglichtschranke IR-30
1 Stück Montageanleitung in deutsch

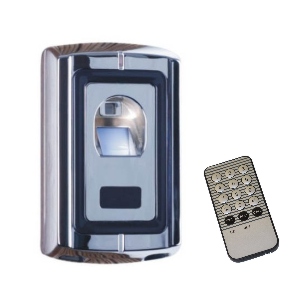

Fingerprint System für bis zu 160 Benutzer. Mit unserem Fingerprint Scanner Typ: F160 ist es möglich,
Toranlagen anhand des Fingerabdrucks zu öffnen. Der F160 verfügt über einen Relaisausgang, welcher auf
unseren Motorsteuerungen angeschlossen werden kann.
Betriebsspannung: 12V DC
Maße: 115 x 70 x 35mm
Schaltausgang: Relais
Technische Daten: Betriebsspannung: 12V dc
Leistung: 60 W
max. Drehmoment: 2000 Nm
Stromaufnahme: 4 A
Nutzhub: 410 mm
Quetschhutz: elektronische Drehmomentbegrenzung
max. Flügellänge: 5,0m - kleiner natürlich immer möglich !
max. Flügelgewicht: 250 kg - weniger natürlich immer möglich !
Temperaturbereich: -25°C bis +70°C
Anschlussmöglichkeiten auf der Motorsteuerung SB10: Blinkleuchtenanschluss 12/24 Vac
Ausgang 12/24 V Spannungsversorgung für externe Geräte
Ausgang für Elektroschloß 12 Vdc
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss
Funktionen wie: - automatischer Zulauf ( Zeit einstellbar )
- Drehmomenteinstellung
- Start Funktion beide Flügel
- Start Funktion Fußgängerfunktion ( nur der Folgeflügel )
- Verlangsamungsstufen 0 - 80 %
- zusätzliche Drehmomenterhöhung
sind Serie...
Hindernisserkennung mit Reversierung - die Steuerung kehrt die Laufrichtung um, somit wird niemand
eingeklemmt. Bei zweiflügeligen Toren wird der Folgeflügel verzögert.Gehtürfunktion - mit dem 2. Kanal der Fernsteuerung kann der Folgeflügel separat geöffnet werden, falls Sie nur zu Fuß oder z.B. mit dem Fahrrad einfahren möchten.
Voraussetzung am Tor: Benötigt werden Endanschläge der Flügel, der Torlaufweg muß mechanisch begrenzt sein. Die Torantriebe halten
die Tore bei Auf und Zu an den Anschlag gedrückt, somit sind keine Windgeräusche möglich und die Tore sind
fest verschlossen.
Notentriegelung bei Stromausfall per Schlüssel.Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster usw.
können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden.
