Kettenschranke KS5 für Absperrbreiten bis zu 15m. Ideal um mehrere Parkplätze oder wenn Einfahrten als Wendeplatz benutzt werden abzusperren. Kettenschranke KS5 - Komplett Set mit 6,0m Kette und Fernsteuerung.
Auf Befehl über die eingebaute Fernsteuerung senkt sich die Kette beidseitig ab und hebt sich wieder an.
Die Einfahrt ist mit ca. 8-10 Sekunden sehr schnell geöffnet und wieder geschlossen. Der Softlauf ist für
AUF und ZU programmierbar, somit verlangsamt die Kettenschranke den Bewegungshub zum Ende.
Kraftabschaltung bei Hindernisserkennung nach den aktuellen EU-Normen für Kraftbetätigte Tore.
Die Einschaltdauer der KS5 beträgt 100 %. Durch das Profillaufwerk mit Gleitlagertechnik ist der
Bewegungsablauf extrem geräuscharm. Die Motorsteuerung ist in einem separaten Gehäuse in der Säule untergebracht. Der Ruhestromverbrauch der Anlage beträgt dank dem Ringkerntransformator
nur ca. 9,- € / Jahr.

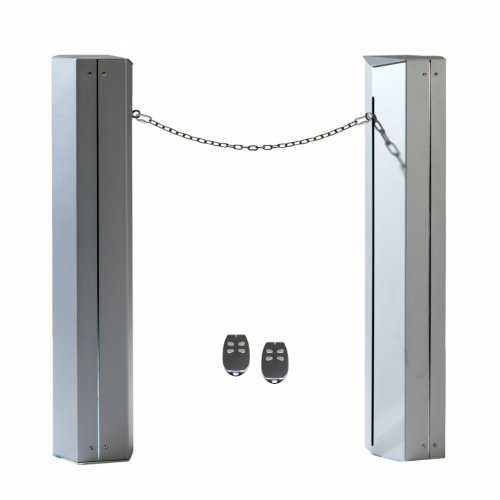

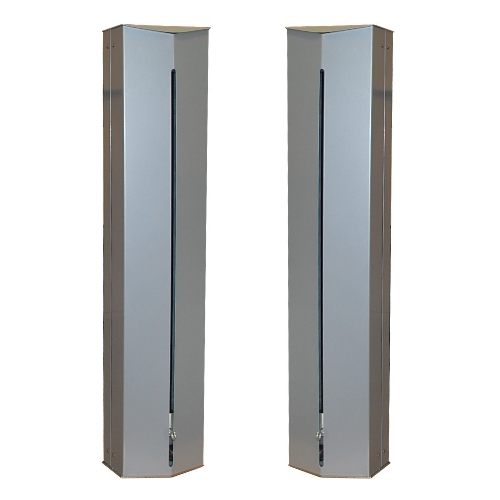

Lieferumfang:1 Stück Kettenschranke KS5 ( 2 Säulen mit Motor )
1 Stück Sollbruchstelle für die Kette
1 Stück Mikroprozessor geregelte Motorsteuerung in der Säule eingebaut
2 Stück Handsender 433 Mhz. Typ: B6
1 Stück Antenne 17cm - auf der Steuerung angeschlossen
6 m Kette Stahl verzinkt
1 Stück Montageanleitung in deutsch
Technische Daten:Betriebsspannung: 24V dc
Leistung: 60 W
max. Absperrbreite: 15m
Stromaufnahme: 4A
Öffnungsgeschwindigkeit: ca. 8-10 Sekunden.
Quetschhutz: elektronische Drehmomentbegrenzung
Anschlussmöglichkeiten auf der Motorsteuerung CTR41:Blinkleuchtenanschluss 12V
Ausgang 12V Spannungsversorgung für externe Geräte
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss
Tasteranschlüsse
Funktionen wie:- automatischer Zulauf ( Zeit einstellbar )
- Drehmomenteinstellung
- Start Funktion Auf / Zu
- Verlangsamung (Softlauf)
- zusätzliche Drehmomenteinstellung
- lernlauffunktion der Motorsteuerung
sind Serie...
Hindernisserkennung mit reversierung - die Steuerung kehrt die Laufrichtung um sobald ein Hinderniss die
Kette blockiert, somit wird niemand eingeklemmt. Zusätzlich können Schlüsseltaster und weitere Tastern
angeschlossen werden.
Notentriegelung bei Stromausfall. Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster
usw. können auf der Steuerung ebenso angeschlossen werden.
Stromleitungen:Stromzuleitung zur Motorsteuerung: 230V Leitung 3 x 1,5²
Spannungsversorgung der 2. Säule Leitung 2 x 1,0²
Schlüsseltaster / Taster Steuerleitungen usw. 4 x 0,5 ²
Maße und weitere Detailbilder sehen Sie in den Screenshots.
