Schiebetorantrieb - Set Typ: B500 für Tore bis 500 kg
mit Magnetendschalter im Antrieb verbaut.
Der Schiebetorantrieb B500 ist ein sehr robuster und leiser Torantrieb mit Aluminium Gehäuse und hat viele Funktionen mit welchen er andere Hoftorantriebe übertrifft. Der Torantrieb B500 ist ein sehr robuster 24V Getriebemotor. Der Antrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetägtige Tore nach DIN EN12453 und EN12445. Somit erkennt die Anlage Hindernisse - die Laufrichtung wird umgekehrt.
Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf). Der B500 Schiebetorantrieb eignet sich für kleine Tore ebenso. Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum ! Unsere Anlagen sind mit energiesparenden Ringkerntransformatorenen ausgestattet. Ruhestromverbrauch / Jahr ca. 9,- €. EASY - GO - Funktion & automatischer Lernlauf. Nach der Montage des Antriebes führt die Motorsteuerung einen automatischen Lernlauf durch bei dem Laufweg, Drehmoment und Verlangsamung automatisch eingelernt werden - Sie betätigen nur eine Taste auf der Steuerung. Der Transformator ist bereits eingebaut.
Vorteile dieses Antriebs:
- Aluminium Grundgehäuse
- Magnetendschalter welche im Antriebsgehäuse verbaut sind

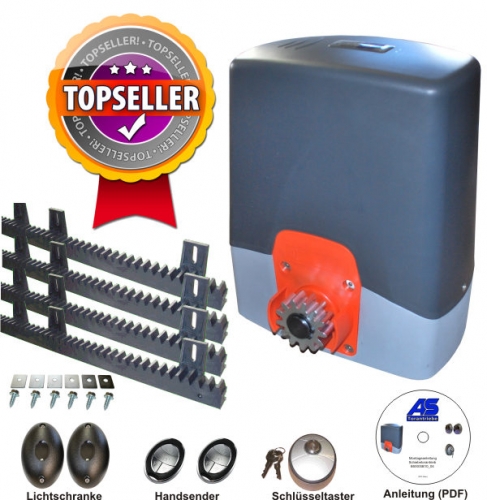

Lieferumfang:1 Stück Schiebetorantrieb B500 12-20V 70W
2 Stück Notentriegelungsschlüssel
1 Stück Motorkonsole Stahl verzinkt
1 Stück Motorsteuerung LRS2239 mit Transformator 230V im Antrieb eingebaut
1 Stück Funkempfänger 433 Mhz. rolling Code auf der Steuerung
2 Stück Handsender 433 Mhz. rolling Code Typ: B12
1 Stück Antenne 17cm - auf der Steuerung
4 Stück Zahnstange GFK mit Metallkern (1,0m mit Schrauben)
1 Stück Einweglichtschranke IR-30
1 Stück Schlüsseltaster
1 Stück Montageanleitung in deutsch
Technische Daten:Betriebsspannung: 24V
Leistung: 90 W
Stromaufnahme: 4A
Öffnungsgeschwindigkeit: ca.12 m/min.
Quetschhutz: elektronische Drehmomentbegrenzung - Mikroprozessor geregelt
Temperaturbereich: -25°C bis +70°C
Anschlussmöglichkeiten auf der Motorsteuerung:Blinkleuchtenanschluss
Ausgang Spannungsversorgung für externe Geräte
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss separat
Funktionen wie:- automatischer Zulauf (Zeit einstellbar)
- Drehmomenteinstellung
- Geschwindigkeitsregelung
- Start Funktion ganz Auf/Zu
- Fußgängerfunktion (ca.1,0m Öffnung)
- automatischer Lernlauf für Laufweg, Drehmoment und Softlauf
sind Serie...
Hindernisserkennung mit reversierung - die Steuerung kehrt die Laufrichtung um, somit wird niemand
eingeklemmt. Die Fußgängerfunktion kann mit dem 2. Kanal der Fernsteuerung, mit Dem Schlüsseltaster und zusätzlich angeschlossenen Tastern gestartet werden.
Notentriegelung bei Stromausfall per Schlüssel. Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster
usw. können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden.
