Schiebetorantrieb - Set Typ: M1200 für
Industrie - Tore bis 1200kg. Der Schiebetorantrieb MASTER12Q ist
ein sehr robuster und leiser Torantrieb mit vielen Funktionen mit welchen er andere Hoftorantriebe übertrifft.
Der Torantrieb MASTER12Q ist ein äußerst starker 18V DC Getriebemotor mit Encodertechnik welche den Laufweg begrenzen. Der Antrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für
kraftbetägtige Tore nach DIN EN12453 und EN12445. Somit erkennt die Anlage Hindernisse - die Laufrichtung wird umgekehrt. Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf). Der MASTER12Q Schiebetorantrieb
eignet sich besonders für schwergängige oder steigende Tore. Bei unseren Produkten handelt es sich um
EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum ! Unsere Anlagen sind mit energiesparenden Ringkerntransformatorenen ausgestattet. Ruhestromverbrauch / Jahr ca. 9,- €. EASY - GO - Funktion &
automatischem Lernlauf. Nach der Montage des Antriebes führt die Motorsteuerung einen automatischen
Lernlauf durch bei dem Laufweg, Drehmoment und Verlangsamung automatisch eingelernt werden.
Softlaufweg von 10 - 100cm frei einstellbar.

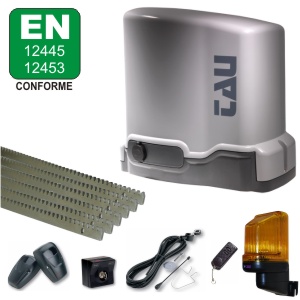

Einschaltdauer 100% - Dauerläufer.Lieferumfang:1 Stück Schiebetorantrieb MASTER12Q 18V
2 Stück Notentriegelungsschlüssel
1 Stück Motorsteuerung im Antrieb eingebaut
1 Stück Funkempfänger 433 Mhz. rolling Code
1 Stück Handsender 433 Mhz. rolling Code Typ: 250K-SLIM RP
1 Stück Stabantenne 433 Mhz.
6 Stück Zahnstangen Typ: CVZ 30x12mm Stahl verzinkt (mit Schrauben) a 1,0m
1 Stück Einweglichtschranke 900OPTIC
1 Stück Schlüsseltaster 300SCE
1 Stück Blinkleuchte 900LAMP4
1 Stück Montageanleitung in deutsch
Technische Daten:Betriebsspannung: 18V dc
Leistung: 300 W
Stromaufnahme: 7A
Öffnungsgeschwindigkeit: 10,5m/min.
Einschaltdauer: 100% DC-Motor
Quetschhutz: elektronische Drehmomentbegrenzung nach aktueller EN Norm
Temperaturbereich: -25°C bis +70°C
Anschlussmöglichkeiten auf der Motorsteuerung SB10:Blinkleuchtenanschluss
Ausgang 18V Spannungsversorgung für externe Geräte
Not - Stop Funktion
Tasteranschlüsse
Lichtschrankenanschluss
Antennenanschluss
Funktionen wie:- automatischer Zulauf ( Zeit einstellbar )
- Drehmomenteinstellung
- Start Funktion ganz Auf / Zu
- Fußgängerfunktion (ca.1,0m Öffnung)
- Verlangsamung 10 - 100cm
sind Serie...
Hindernisserkennung mit reversierung - die Steuerung kehrt die Laufrichtung um, somit wird niemand
eingeklemmt. Die Fußgängerfunktion kann mit dem 2. Kanal der Fernsteuerung, mit Dem Schlüsseltaster und zusätzlich angeschlossenen Tastern gestartet werden.
Notentriegelung bei Stromausfall per Schlüssel. Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster
usw. können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden.
