Schiebetorantrieb - Set Typ: V4 für Tore bis 500 kg. Der Schiebetorantrieb V4 ist ein sehr robuster und leiser Torantrieb mit vielen Funktionen mit welchen er andere Hoftorantriebe übertrifft. Der Torantrieb V4 ist ein sehr robuster 12-20V Getriebemotor mit Endschaltern für Auf und Zu welche den Laufweg begrenzen. Der Antrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetägtige Tore nach DIN EN12453 und EN12445. Somit erkennt die Anlage Hindernisse - die Laufrichtung wird umgekehrt. Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf). Der V4 Schiebetorantrieb eignet sich für kleine Tore ebenso. Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum ! Unsere Anlagen sind mit energiesparenden Ringkerntransformatorenen ausgestattet. Ruhestromverbrauch / Jahr ca. 9,- €. EASY - GO - Funktion & automatischer Lernlauf. Nach der Montage des Antriebes führt die Motorsteuerung einen automatischen Lernlauf durch bei dem Laufweg, Drehmoment und Verlangsamung automatisch eingelernt werden - Sie betätigen nur eine Taste auf der Steuerung. Der Transformator ist bereits eingebaut.

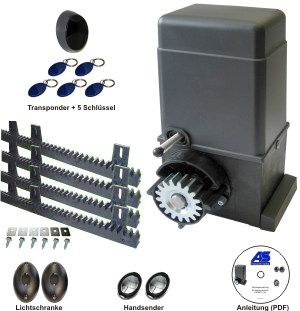

Lieferumfang: 1 Stück Schiebetorantrieb V4 12-20V 60W 2 Stück Notentriegelungsschlüssel 1 Stück Motorkonsole Stahl verzinkt 1 Stück Motorsteuerung SB10 mit Transformator 230V im Antrieb eingebaut 1 Stück Funkempfänger 433 Mhz. rolling Code 2 Stück Handsender 433 Mhz. rolling Code Typ: B12 1 Stück Antenne 17cm - auf der Steuerung 4 Stück Zahnstange GFK mit Metallkern (1,0m mit Schrauben) 1 Stück Einweglichtschranke IR-30 1 Stück Transponder 433Mhz. 5 Stück Transponderschlüssel 1 Stück Montageanleitung in deutsch
Technische Daten: Betriebsspannung: 12-20V dc Leistung: 60 W Stromaufnahme: 4A Öffnungsgeschwindigkeit: 8 - 10 - 12 m/min. Quetschhutz: elektronische Drehmomentbegrenzung Temperaturbereich: -25°C bis +70°C
Anschlussmöglichkeiten auf der Motorsteuerung SB10: Blinkleuchtenanschluss 12/24 Vac Ausgang 12/24 V Spannungsversorgung für externe Geräte Not - Stop Funktion Lichtschrankenanschluss Antennenanschluss
Funktionen wie: - automatischer Zulauf ( Zeit einstellbar ) - Drehmomenteinstellung - Start Funktion ganz Auf / Zu - Fußgängerfunktion (ca.1,0m Öffnung) - Verlangsamungsstufen 0 - 80 % - zusätzliche Drehmomenterhöhung sind Serie...
Hindernisserkennung mit reversierung - die Steuerung kehrt die Laufrichtung um, somit wird niemand eingeklemmt. Die Fußgängerfunktion kann mit dem 2. Kanal der Fernsteuerung, mit Dem Schlüsseltaster und zusätzlich angeschlossenen Tastern gestartet werden.
Notentriegelung bei Stromausfall per Schlüssel. Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster usw. können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden.
Der Antrieb kann mit 3 Geschwindigkeiten betrieben werden - Sie können die Geschwindigkeit selbst wählen. Bei 12V ca. 8m/min. - bei 15V ca. 10m/min. - bei 20V ca. 12 m/min. Die unterschiedlichen Spannungen sind vorbereitet und müssen lediglich auf der Motorsteuerung angelegt werden.
Transponder - Funktion: Das Transponder - Lesegerät wird auf der Hofaußenseite montiert und mit 12V Spannung von der Motorsteuerung versorgt, sobald der Transponderschlüssel vor den Transponder im Abstand von ca. 2-3 cm angenähert wird sendet dieser ein Funksignal auf der Frequenz 433 Mhz zur Motorsteuerung des Antriebes worauf sich das Tor öffnet.
Dieser ist optimal für Familien oder Betriebe da nicht jede Person einen Handsender benötigt um das Tor zu öffnen.
Danke4.00von 5(30.11.2009) Für die schnelle und unkonventionelle Lieferung. Habe gestern den Antrieb, bis auf die Lichtschranke, fertig montiert. Funktioniert bis jetzt top. MfG Bender
