Schiebetorantrieb T-ONE 18V für Tore bis 800 kg mit Steuerung, Fernsteuerung
und 2 Stück Handsender Typ: 250K-SLIM RP. Selbstüberw. Motorsteuerung nach DIN EN 12453 und EN 12445.
Elektromotor 230V mit selbsthemmendem Getriebe und stabilem Zahnrad (Modul 4).Kompakte
Bauweise mit Motorsteuerung und Fernsteuerung in einem Gehäuse. Stufenlose Krafteinstellung
und Notentriegelung mit Schlüssel. Vorbereitet zum Anschluss von Sicherheitseinrichtungen.
Geeignet für Schiebetore auf Rollen, oben aufgehängte Tore, oder freitragende Torsysteme.
Besonderheiten:
Encodertechnik - der Laufweg, Softlauf und die Hindernisserkennung werden über den Encoder kontrolliert.
Endabschaltung AUF/ZU über mechanische Endschalter.
Softlauf stufenlos - der Softlauf ( verlangsamung ) arbeitet beim T-ONE stufenlos.

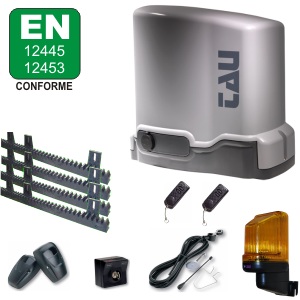

Lieferumfang:
1 Stück Schiebetorantrieb T-ONE8 230V
2 Stück Notentriegelungsschlüssel
1 Stück Motorsteuerung S-350K125M im Antrieb eingebaut
1 Stück Funkempfänger 433 Mhz. rolling Code im Antrieb eingebaut
2 Stück Handsender 433 Mhz. rolling Code 250K-SLIM RP
1 Stück Stabantenne 433 Mhz.
4 Stück Zahnstange GFK mit Metallkern a. 1,0m (mit Schrauben)
1 Stück Einweglichtschranke 900OPTIC
1 Stück Schlüsseltaster 300SCE
1 Blinkleuchte 900LAMP4
1 Stück Montageanleitung
Technische Daten:
Betriebsspannung: 230V ac
Leistung: 240W
Drehmoment: 1160Nm
Stromaufnahme: 6A
Öffnungsgeschwindigkeit: 10,5 m/min.
Quetschhutz: elektronische Drehmomentbegrenzung
Anschlussmöglichkeiten auf der Motorsteuerung:
Blinkleuchtenanschluss
Ausgang - Spannungsversorgung für externe Geräte
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss
Funktionen wie:
- automatischer Zulauf ( Zeit einstellbar )
- Drehmomenteinstellung
- Start Funktion ganz Auf / Zu
- Fußgängerfunktion (ca.1,0m Öffnung)
- Verlangsamung
sind Serie...
Hindernisserkennung mit reversierung - die Steuerung kehrt die Laufrichtung um, somit
wird keine Person eingeklemmt. Die Fußgängerfunktion kann mit dem 2. Kanal der
Fernsteuerung, mit Dem Schlüsseltaster und zusätzlich angeschlossenen Tastern
gestartet werden.
Notentriegelung bei Stromausfall per Schlüssel. Sicherheitseinrichtungen wie Lichtschranke,
Not Aus Taster usw. können auf der Steuerung ebenso wie Taster und Schlüsselschalter
angeschlossen werden.
