Drehtorantrieb R50 1-flügelig mit Tragegehäuse. Unterflur Torantriebe - Endlage verstellbar AUF/ZU.

Bausatz Drehtorantrieb R50 einflügelig

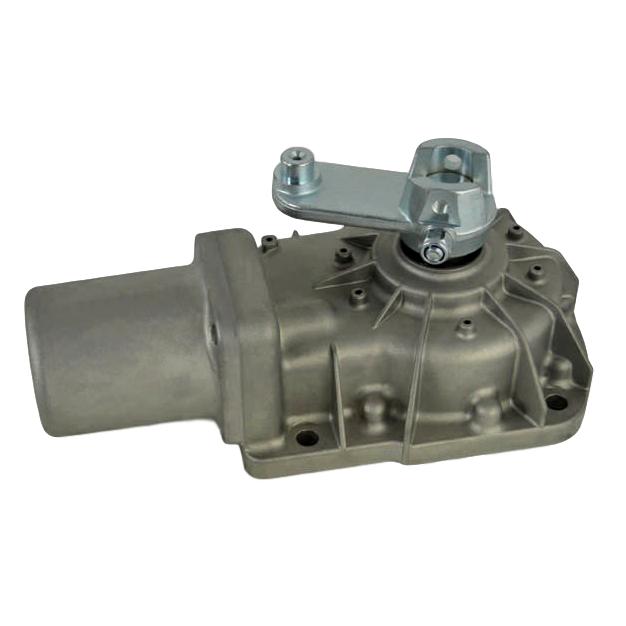

Das Unterflur-Drehtorantrieb Set R50 ist eine robuste und zuverlässige Lösung für zweiflügelige Tore mit bis zu 3,0 m Flügelbreite und einem maximalen Flügelgewicht von 400 kg. Der leistungsstarke Getriebemotor befindet sich in einem Druckguss-Aluminiumgehäuse und verfügt über eine hermetisch abgedichtete, wartungsfreie Getriebeeinheit.

Die integrierte Steuerung ermöglicht eine präzise Einstellung der Antriebskraft sowie der Sicherheitsabschaltung. Der Öffnungswinkel beträgt bis zu 110°. Bei zweiflügeligen Toranlagen kann der Fußgängerflügel bequem separat über Taster, Schlüsseltaster oder Fernbedienung geöffnet werden.

Die Motorsteuerung bietet zahlreiche Funktionen wie automatische Schließung, einstellbare Schließfolge, Softlauf in AUF- und ZU-Richtung sowie Anschlüsse für Sicherheitseinrichtungen wie Lichtschranken. Zusätzlich verfügt die Anlage über einen automatischen Lernlauf zur einfachen Inbetriebnahme.

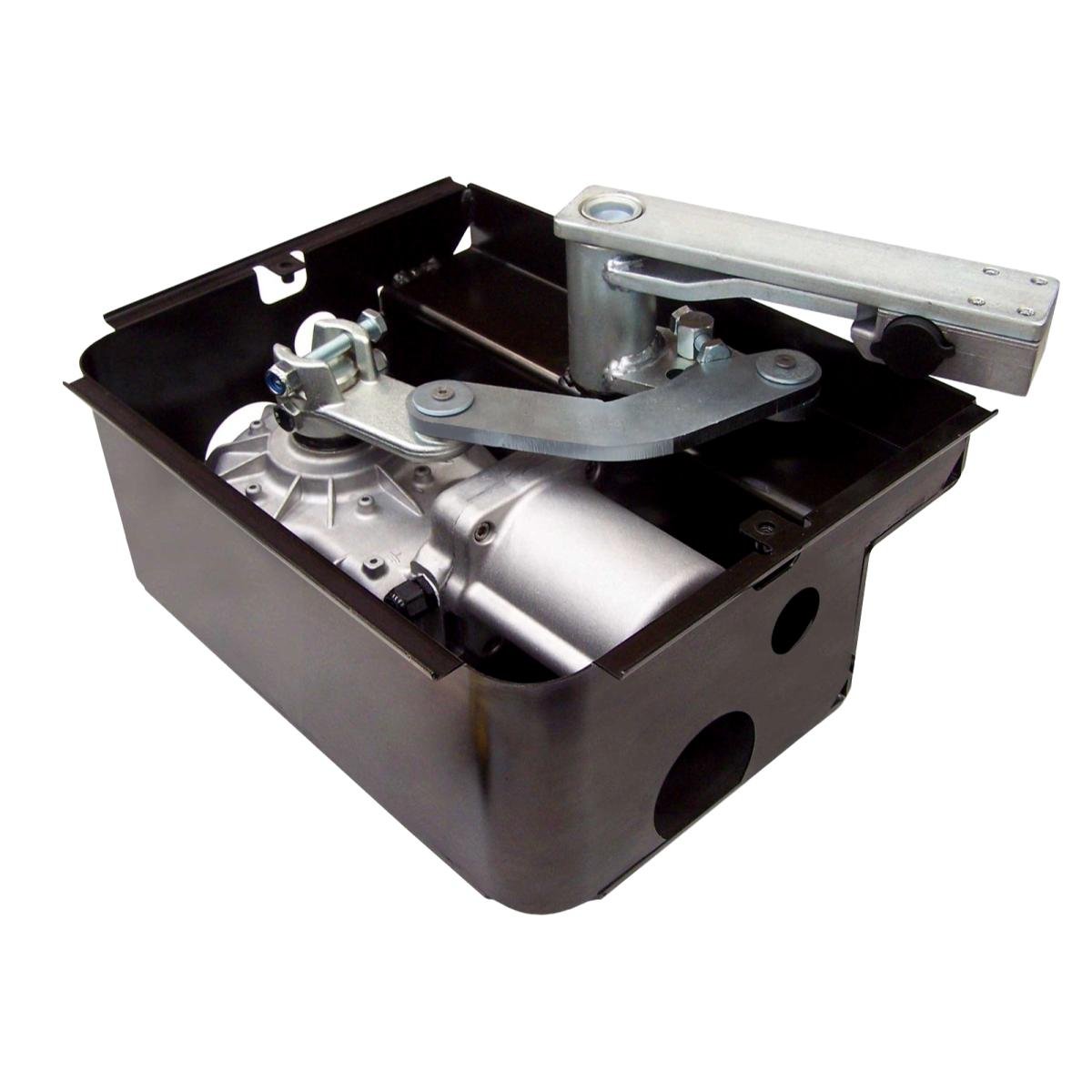

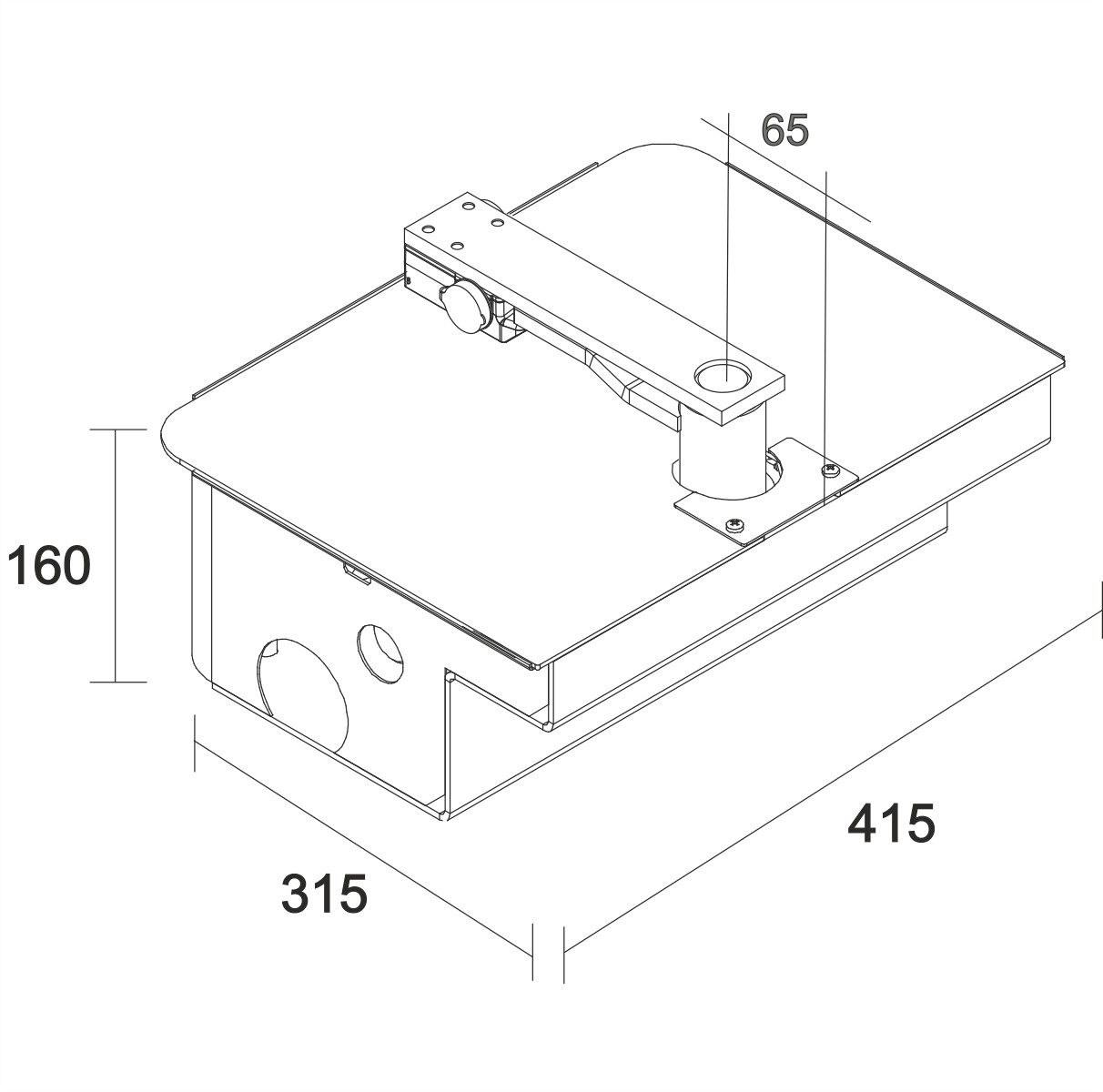

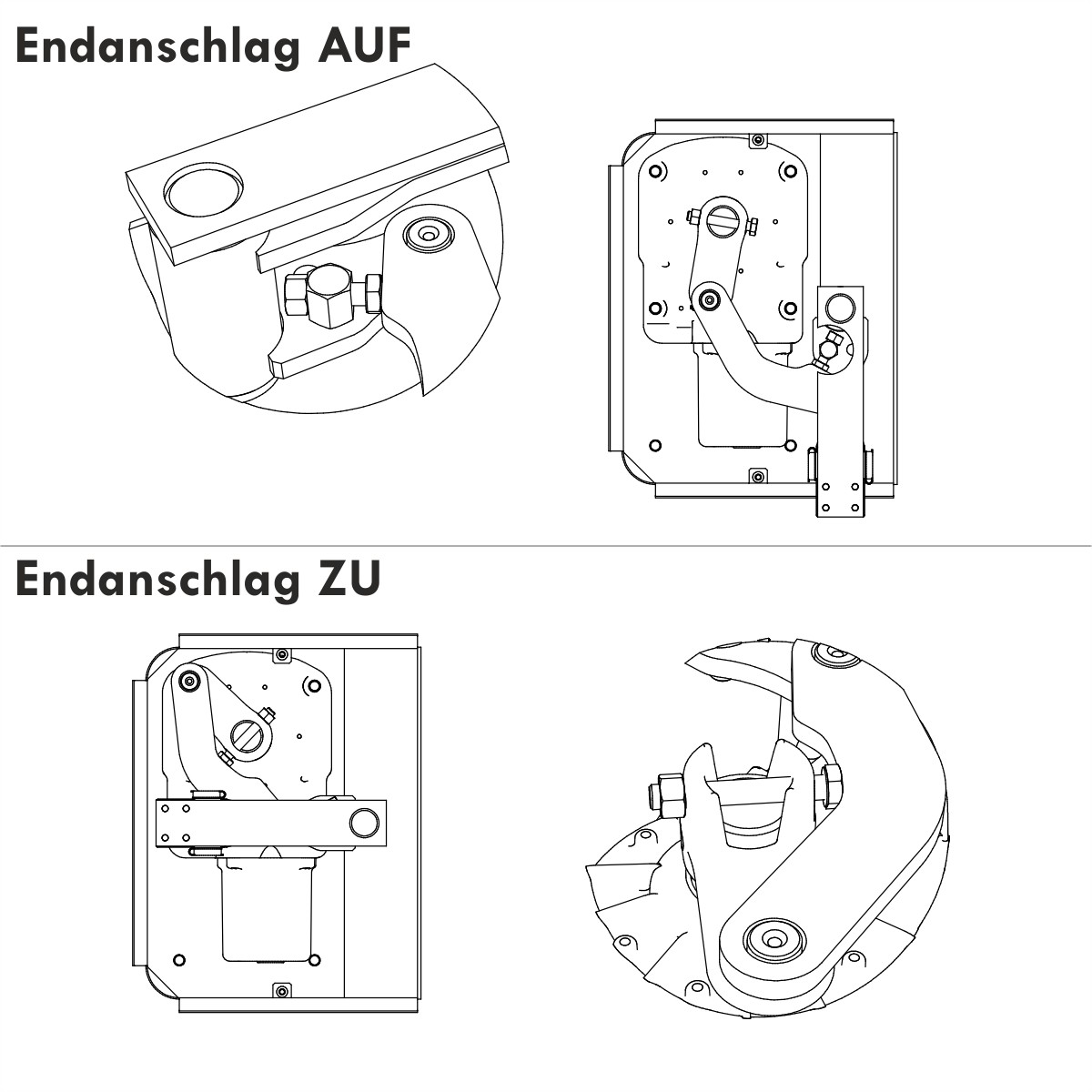

Der besonders stabile Fundamentkasten dient gleichzeitig als Tragegehäuse für das Tor. Die Endlagen AUF und ZU können mechanisch direkt am Gelenkarm jedes Antriebs individuell eingestellt werden. Die gesamte Anlage ist wartungsfrei ausgeführt.

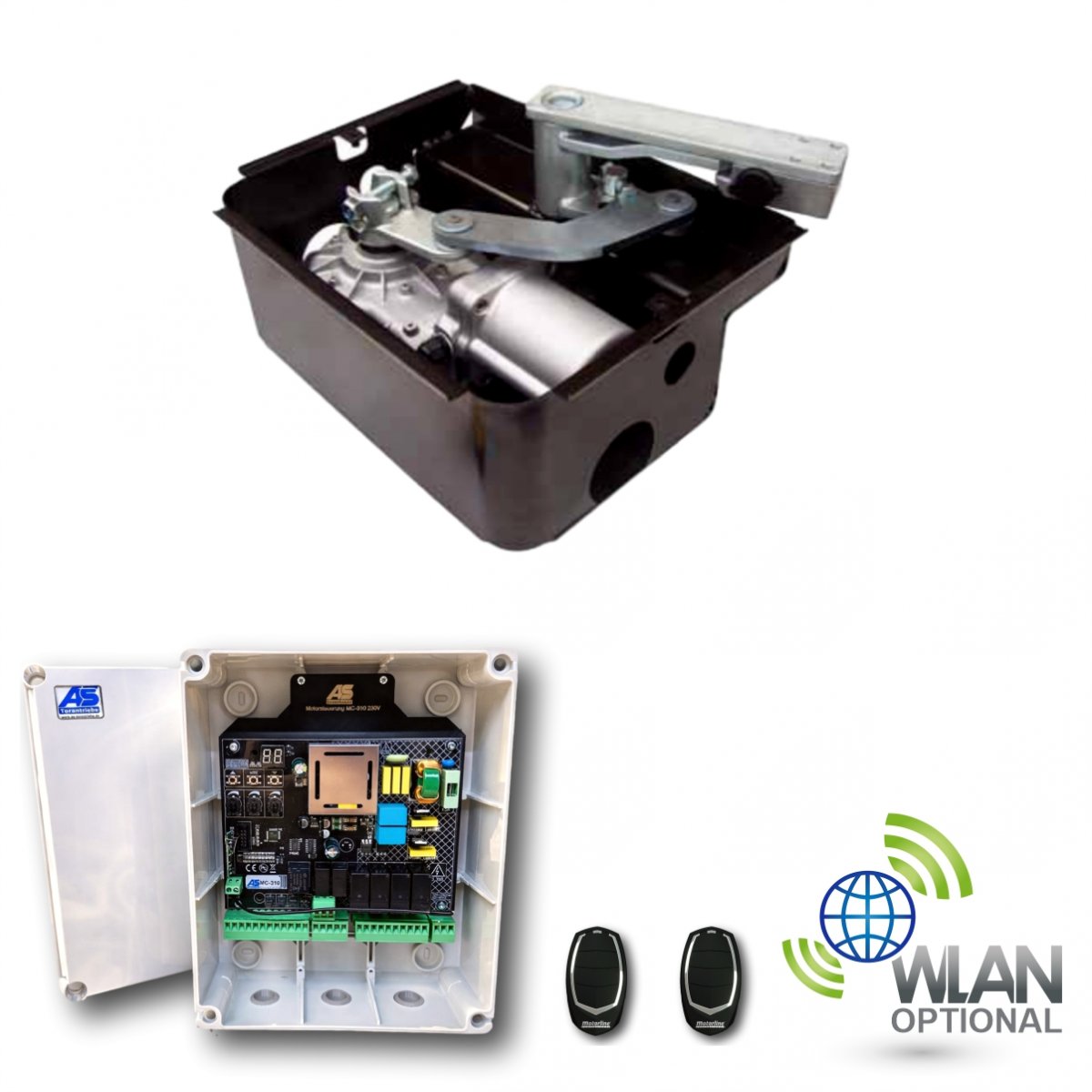

Lieferumfang

• 1x Drehtorantrieb R50 - 230 V mit einstellbaren Endlagen AUF/ZU

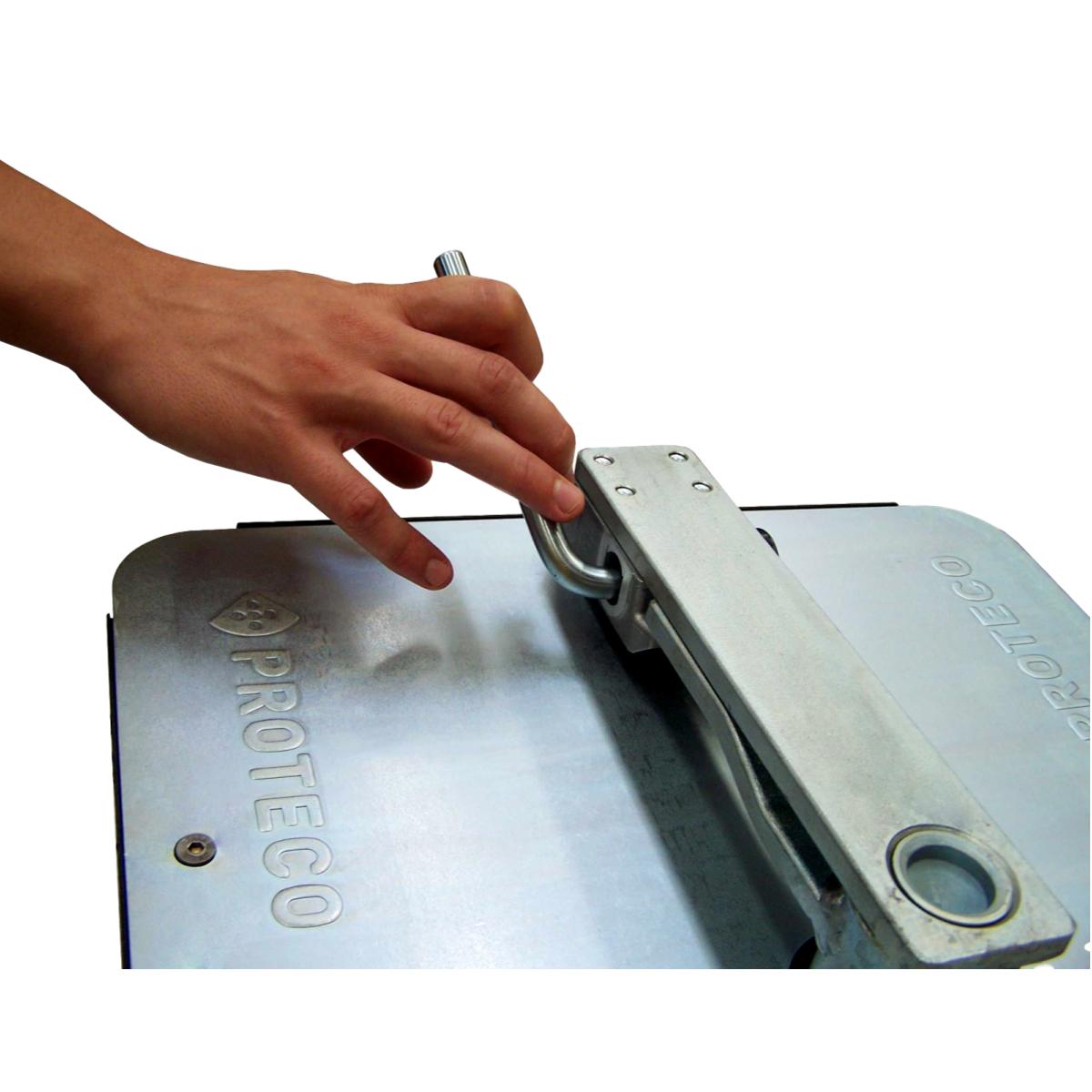

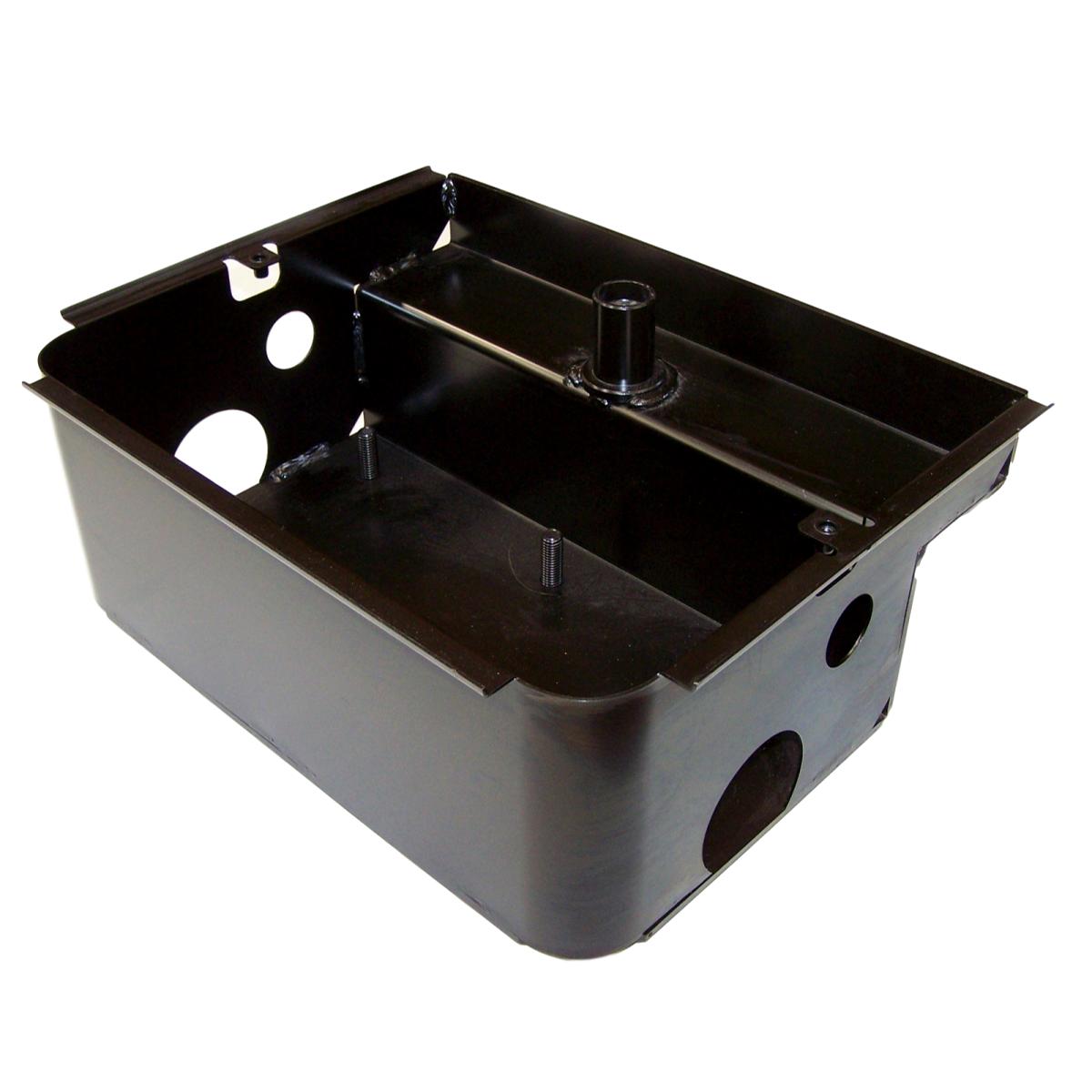

• 1x verzinkter Fundamentkasten (Tragegehäuse) mit Torverbinder und Notentriegelung
• 1x Motorsteuerung MC-310 230V DIGITAL-Motorsteuerung im Gehäuse

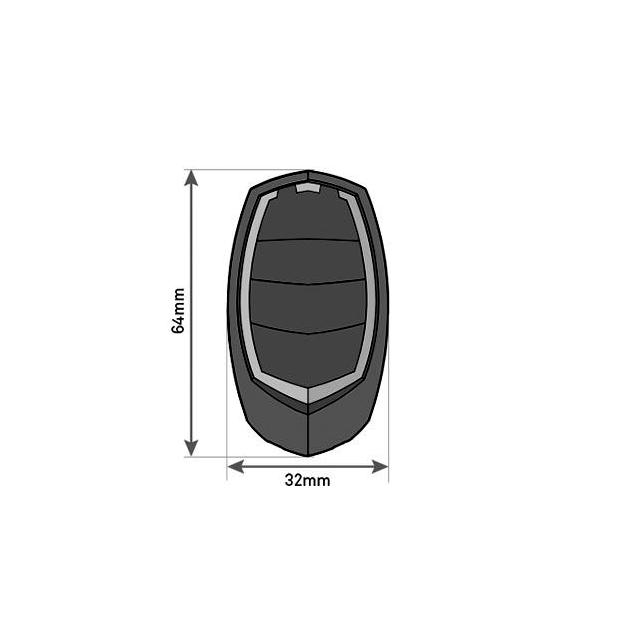

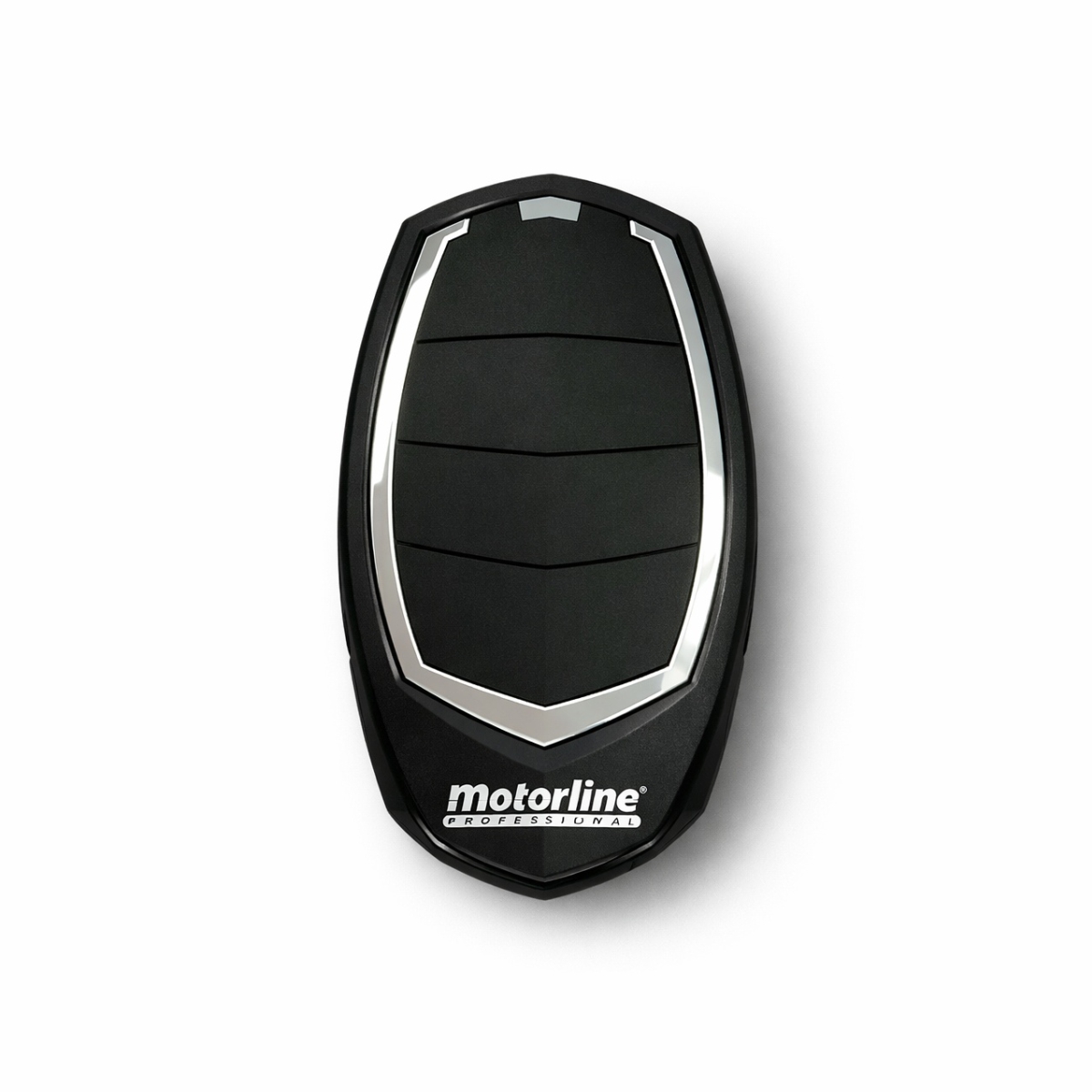

• 2x Handsender FALK 433 MHz
• Montageanleitung in Deutsch und weiteren Sprachen

Technische Daten R50

• Betriebsspannung: 230 V
• Leistung: 300 W
• Stromaufnahme: 2 A
• Schutzart: IP66
• Temperaturbereich: -20 °C bis +55 °C

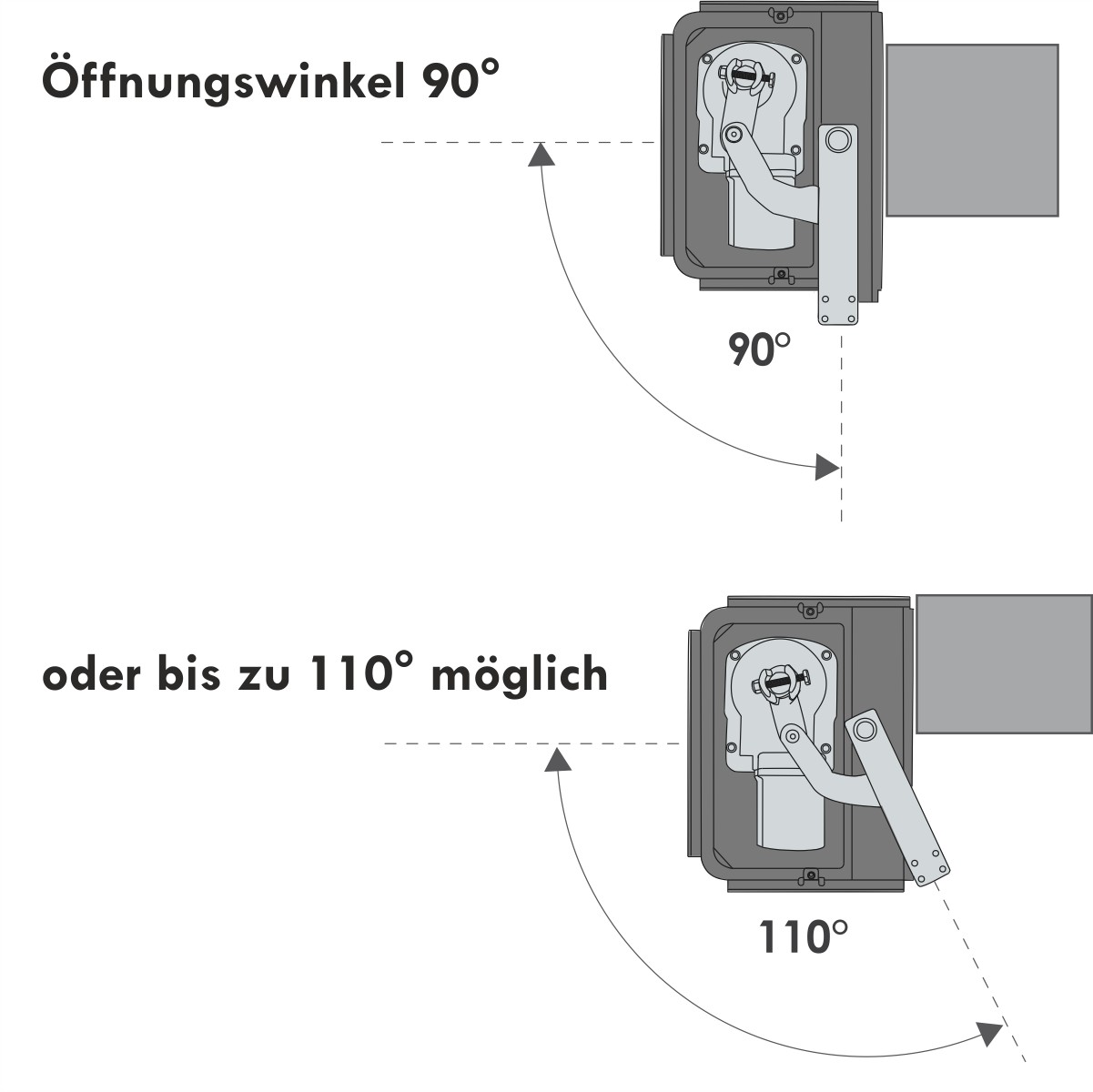

• Öffnungswinkel: bis zu 110°
• Öffnungszeit: ca. 17 Sekunden
• Quetschschutz: elektronische Drehmomentbegrenzung mit Sicherheitsabschaltung

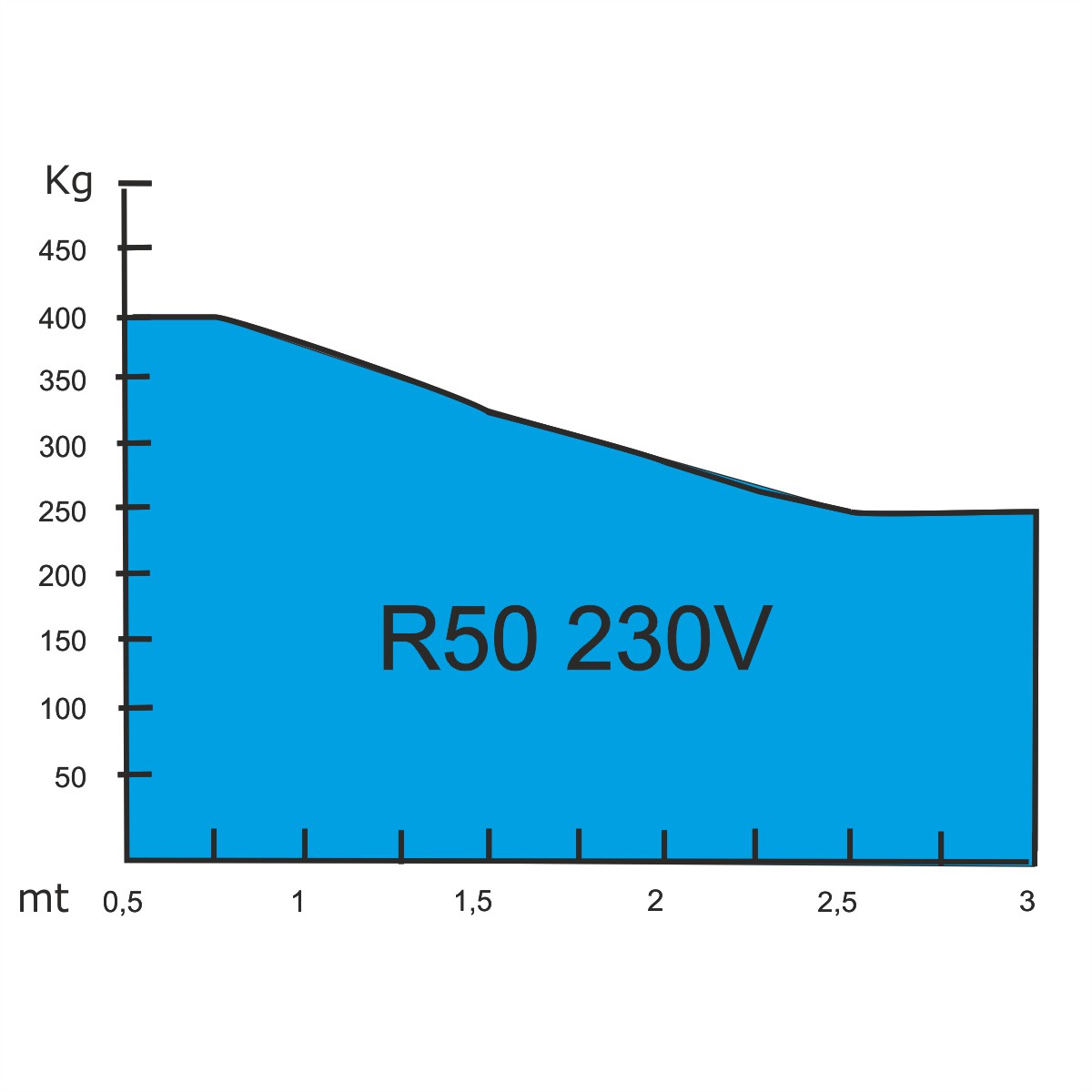

• Max. Flügellänge: 3,0 m
• Max. Flügelgewicht: 400 kg
• Gewicht pro Antrieb: 11 kg

Hinweis

Das Zubehör zu diesem Artikel kann individuell nach Ihren Anforderungen konfiguriert werden. Wählen Sie die gewünschten Optionen einfach über den Button „Jetzt konfigurieren“ aus.

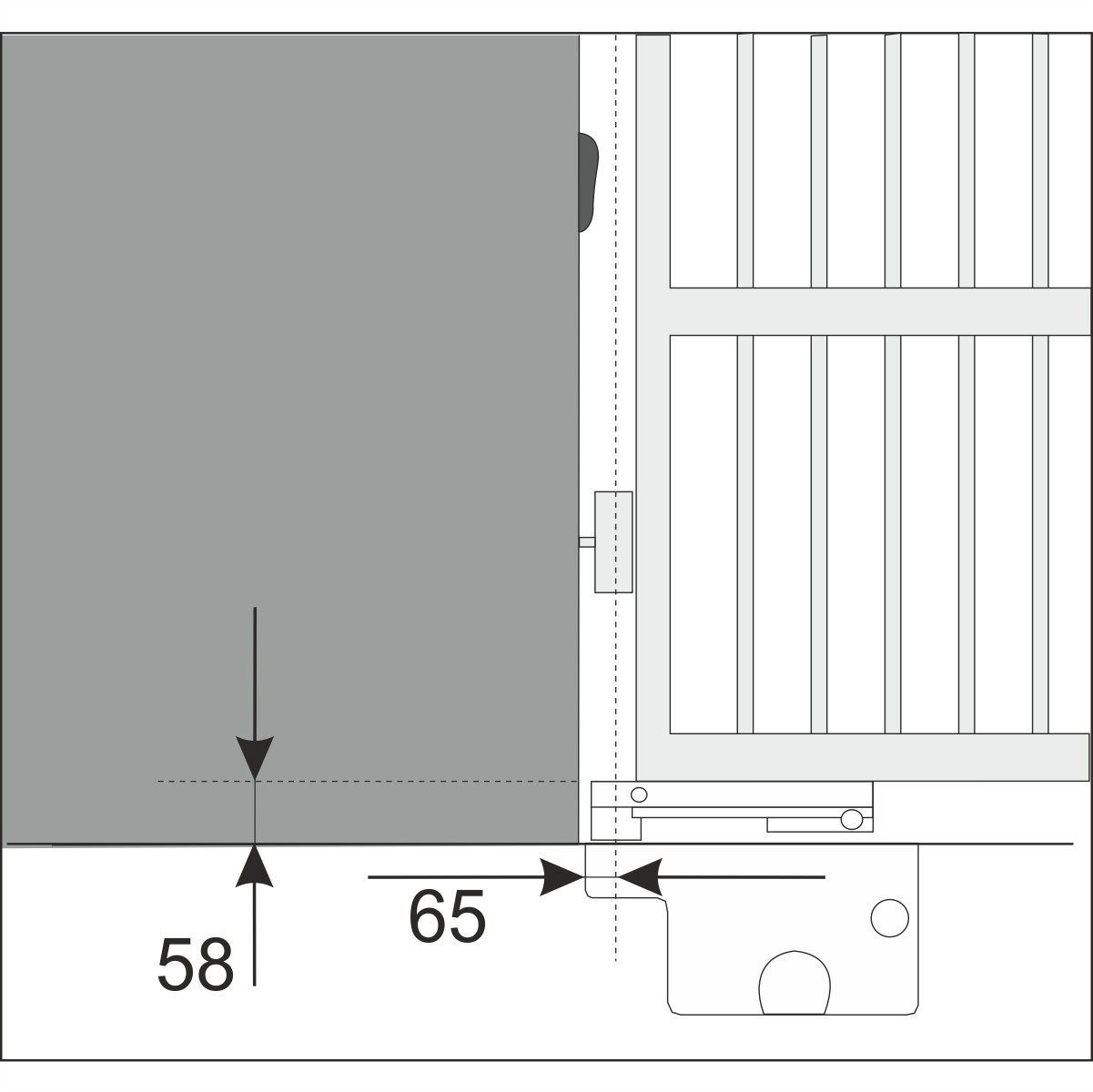

Der Antrieb eignet sich besonders für große Torsäulen mit einem Maß von bis zu 300 mm zwischen Tordrehpunkt und Säulenecke.

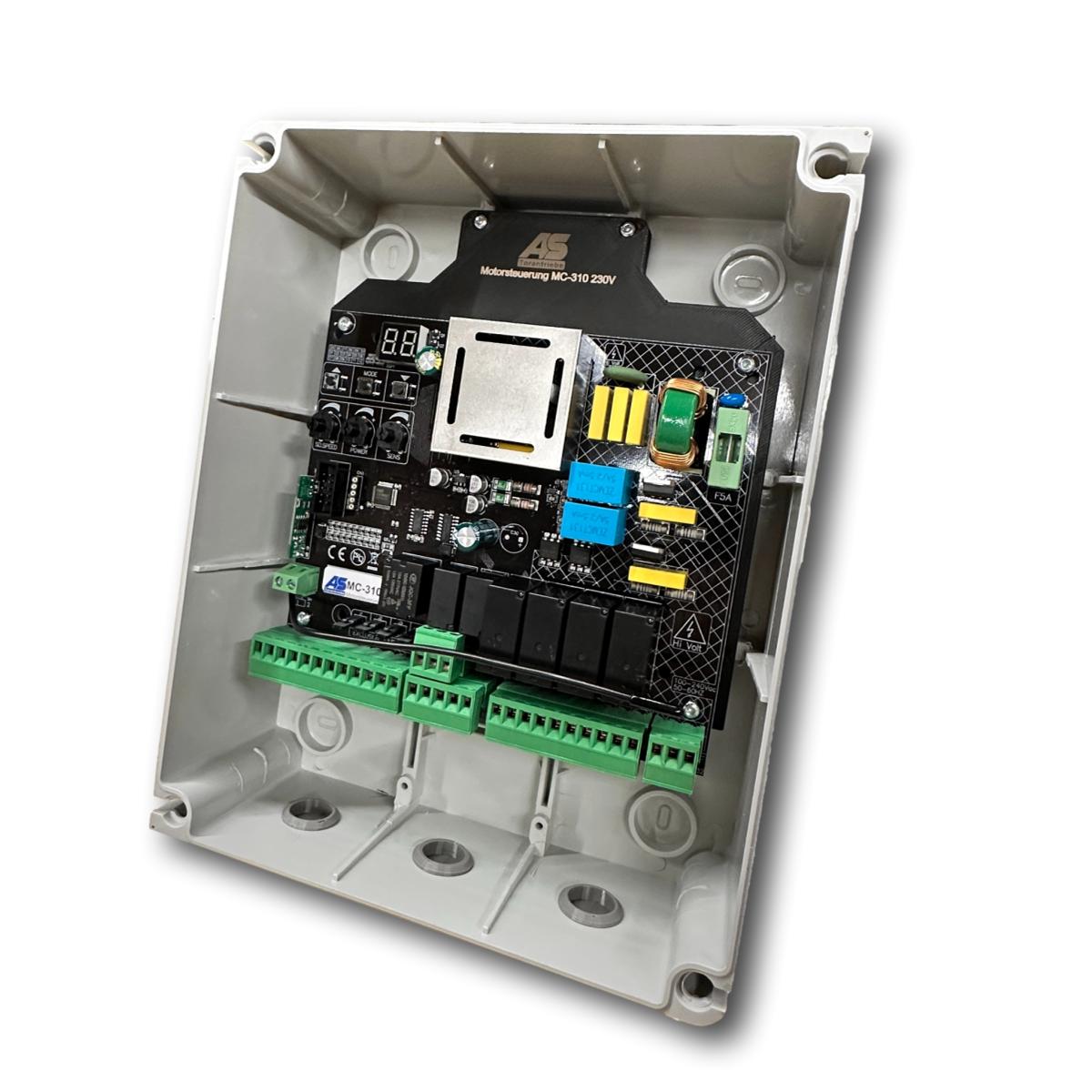

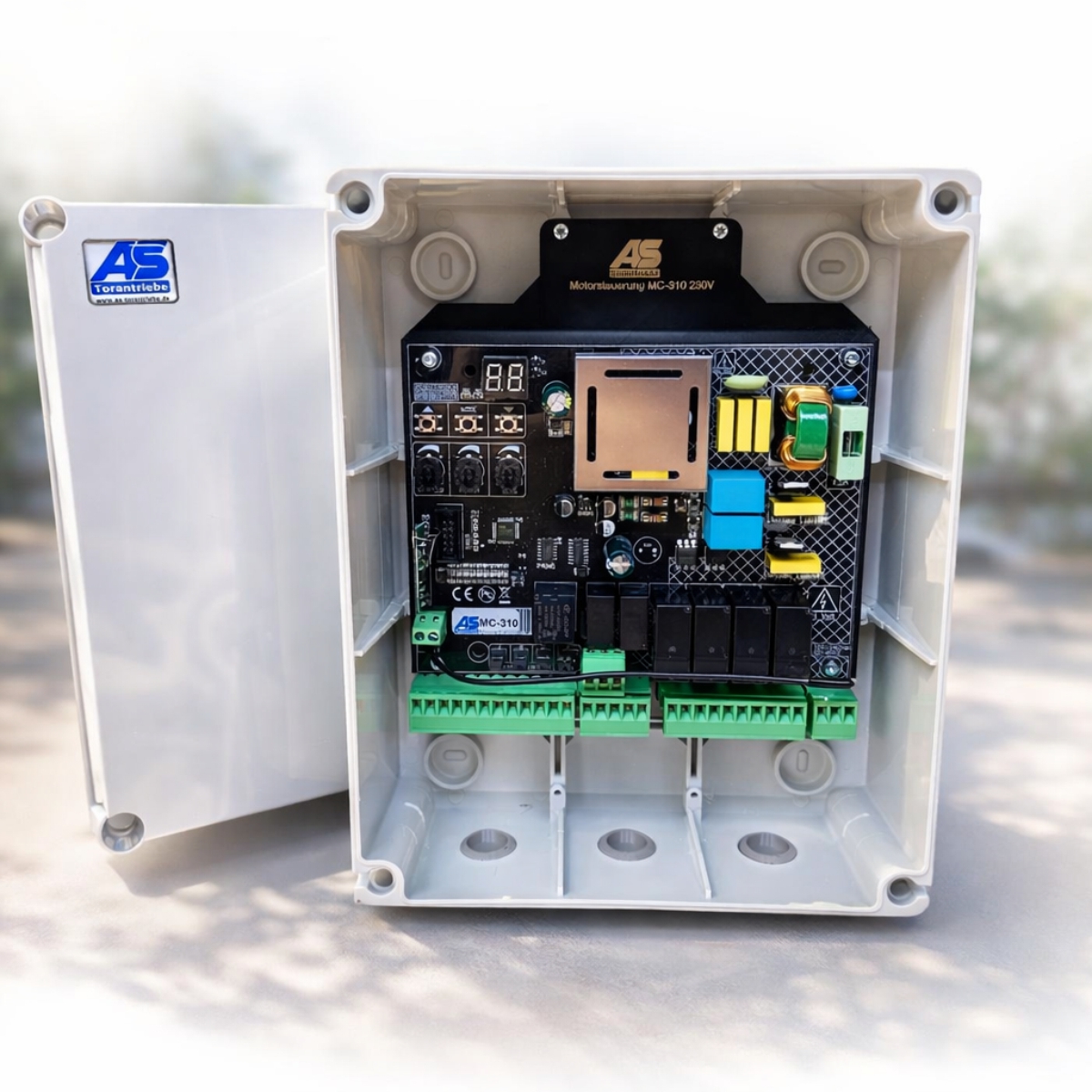

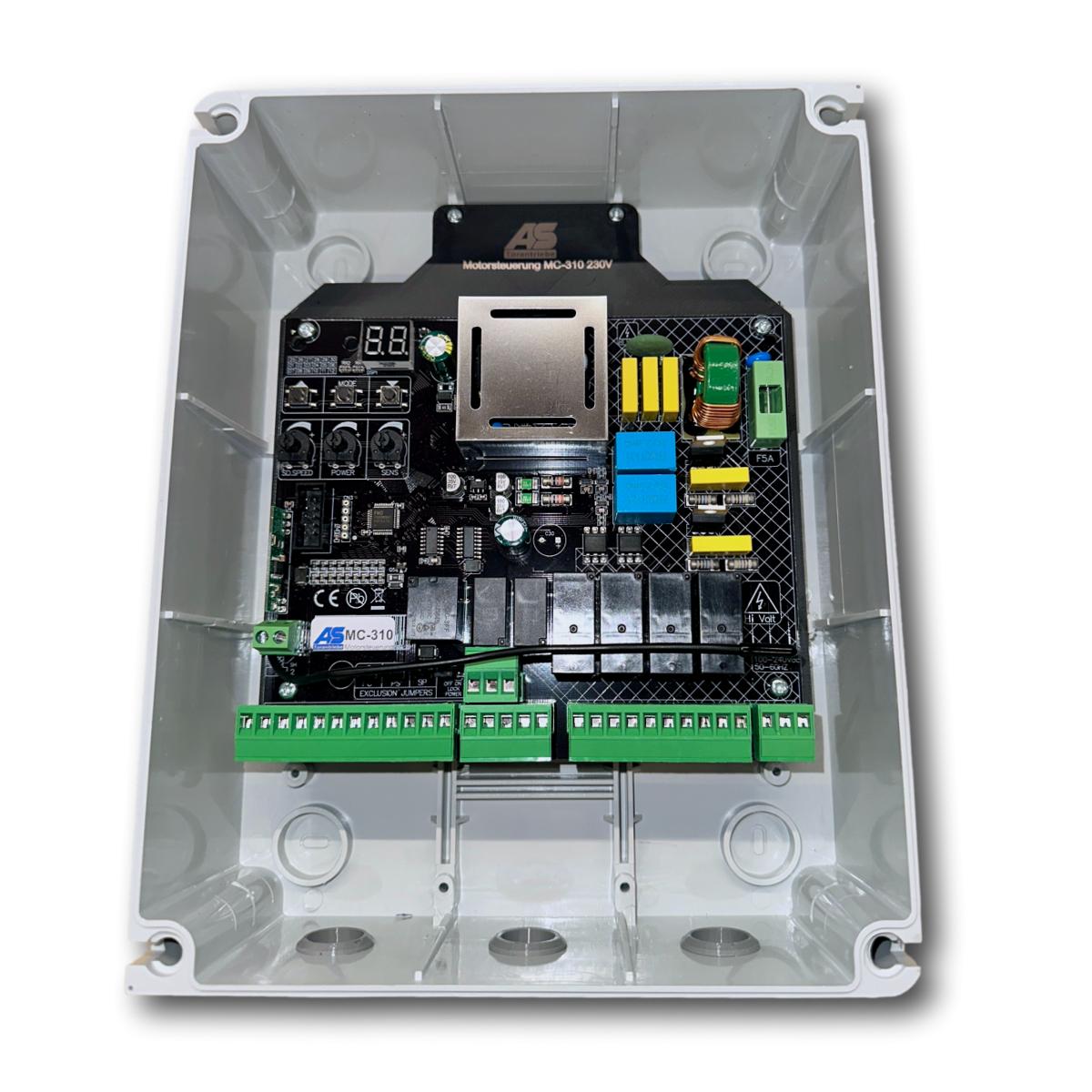

DIGITAL-Motorsteuerung AS-MC310

Die neue DIGITAL-Motorsteuerung AS-MC310 ist geeignet für 1- und 2-flügelige Drehtorantriebe 230V DC.

Die Motorsteuerung AS-MC310 führt auf Knopfdruck einen automatischen Lernlauf aus, bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung sind stufenlos einstellbar.

- Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
- Automatischer Zulauf bis zu 99 Sekunden einstellbar
- Entlastung in der Endlage einstellbar
- Entlastung Elektroschloss einstellbar
- Softstart einstellbar
- Elektronische Endschalter oder mechanische Toranschläge einstellbar
- Leistung im Softlauf einstellbar
- 250 Speicherplätze für Handsender und Funkcodesender

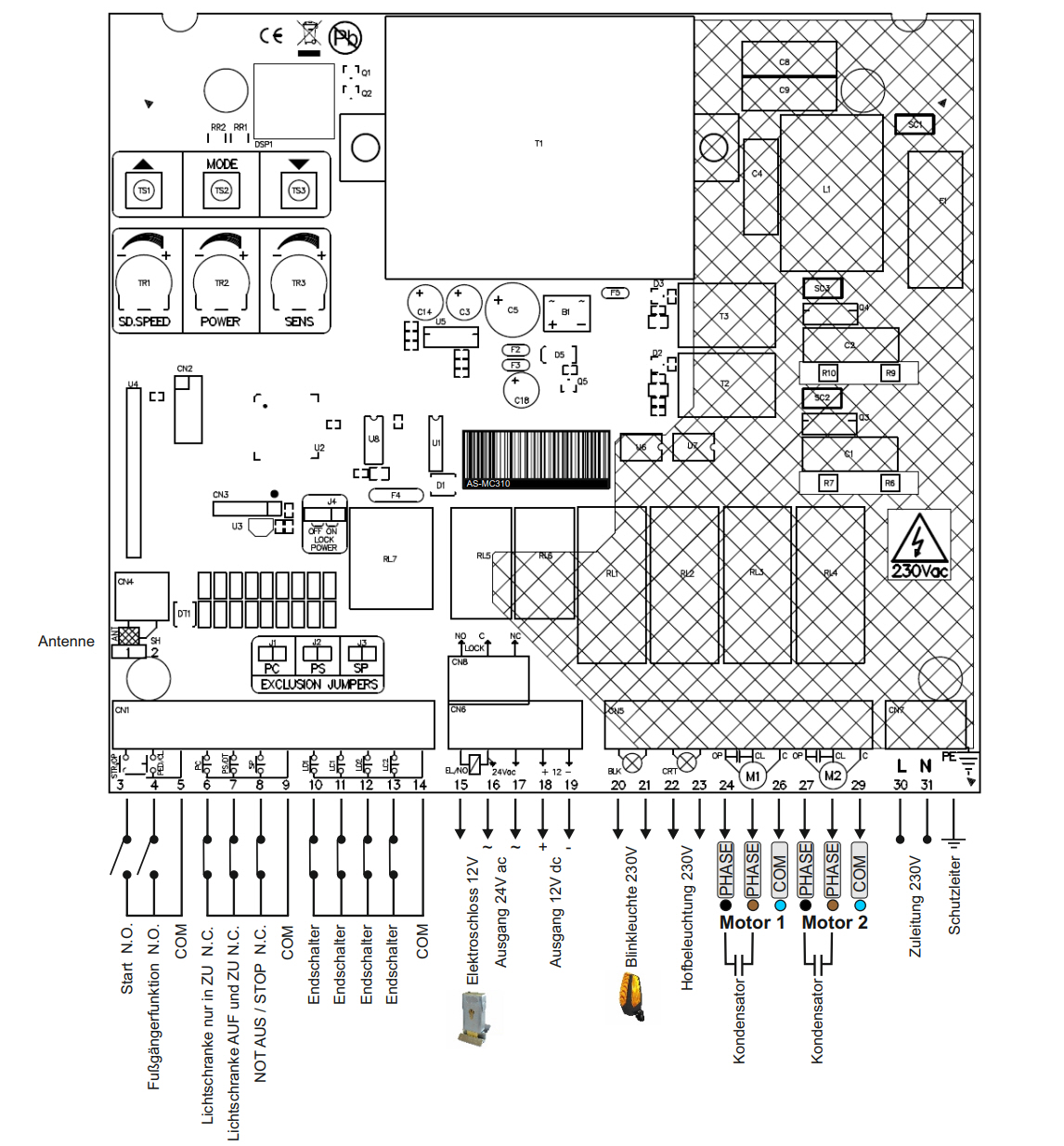

- Start-Eingänge für Taster / Schlüsseltaster / Relais N.O.
- Start Fußgängerfunktion (nur ein Flügel öffnet und schließt)
- Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
- STOP-Anschluss für Not-Aus-Taster
- Endschalteranschlüsse für Motor 1 und Motor 2
- Ausgang 24V für Lichtschranken und weitere optionale Geräte
- Ausgang 230V für Blinkleuchten
- Ausgang 12V für das Elektroschloss
- Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

- Spannungsversorgung AC: 230V
- Maximaler Blinkleuchtenausgang: 1A
- Betriebstemperatur: -15 °C bis +60 °C
- Maße Gehäuse: 300 x 230 x 130 mm
- Gehäusedeckel mit Dichtlippe

AS-SD1 WIFI App-Steuerung (optional im Konfigurator)

Das im Konfigurator wählbare WIFI-Modul SD1 wird auf den Steckplatz der Motorsteuerung aufgesteckt. Laden Sie die Tuya-App für Android- oder iOS-Geräte herunter. Die Einrichtung ist sehr einfach. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen Sie eine Verbindung zu Ihrem WLAN her. Ein WLAN-Signal an der Motorsteuerung ist erforderlich.


Über die Tuya-App können folgende Befehle gegeben werden:

- Start (beide Tore)
- Fußgängerfunktion
- STOP
- Definiert AUF
- Definiert ZU
