Drehtorantrieb RHINO XL 230V 1-flügelig mit MC-310 DIGITAL-Motorsteuerung

Bausatz Drehtorantrieb RHINO XL einflügelig 230V - Endlagen AUF/ZU am Tor notwendig.

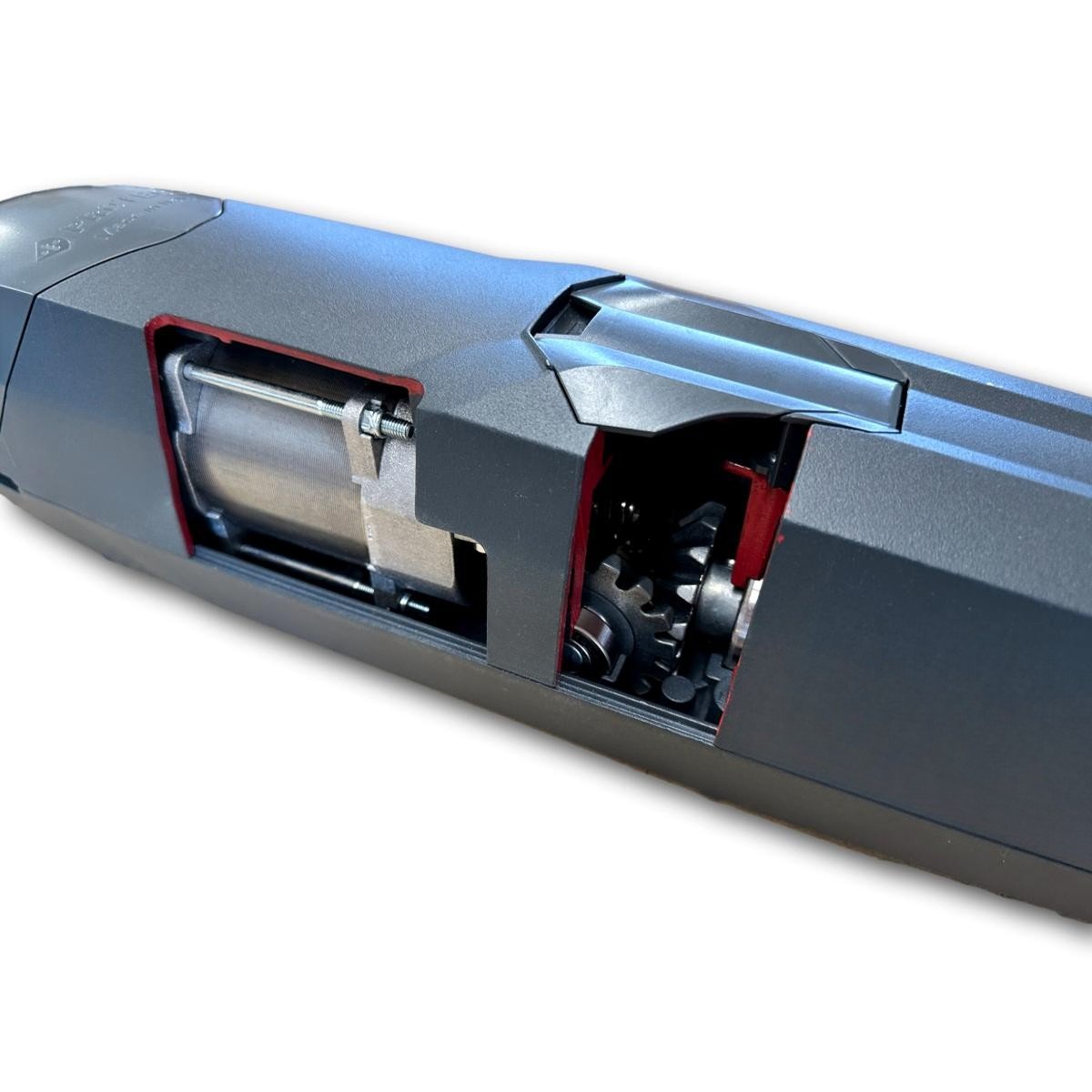

Der Drehtorantrieb RHINO ist ein neuer (sehr robuster) Spindelantrieb. Endanschläge sind hier für AUF und ZU am Tor selbst notwendig. Der RHINO XL ist für schwere Tore sehr gut geeignet da die Bauart sehr stabil erstellt ist. Bausatz eignet sich für Tore bis 5,0m Torbreite und 450kg Torgewicht pro Flügel. Der Getriebemotor ist im Druckguss-Aluminium-Gehäuse untergebracht und besitzt eine hermetisch abgedichtete Getriebe-Einheit, die wartungsfrei ist. Die Anlage verfügt über eine Elektronik, die es ermöglicht, die Krafteinstellung und Sicherheitsabschaltung sehr fein zu justieren. Der Öffnungswinkel kann bis zu 100° betragen. Bei kombinierten Einfahrten kann der Fußgänger-Folgeflügel ganz nach Wunsch einzeln über Taster, Schlüsseltaster oder die Fernsteuerung geöffnet werden. Die Motorsteuerung bietet eine einstellbare Schließfolge, automatischen Zulauf und Anschlüsse für Taster und Sicherheitseinrichtungen wie z.B. Lichtschranken. Zudem ist sie mit einem automatischen Lernlauf und Verlangsamung (Softlauf) in Tor AUF und ZU ausgestattet. 24V DC Motor mit 2700N Schubkraft - Energiesparschaltung per DIGITAL-Motorsteuerung!

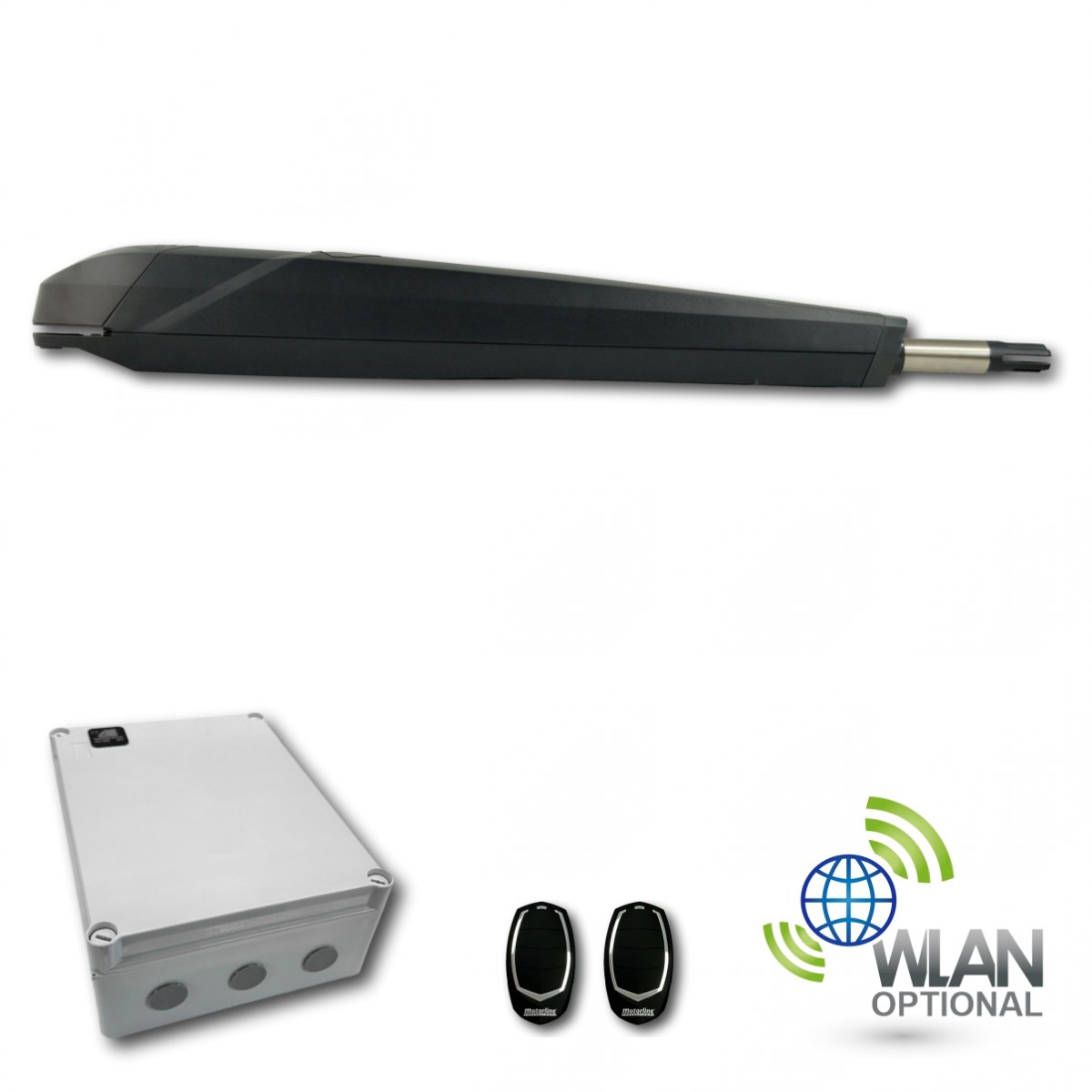

Lieferumfang:

• 2 Stück Drehtorantrieb RHINO XL 230V 3800N (Endlagen AUF/ZU am Tor notwendig)
• 2 Satz Haltewinkel Stahl verzinkt -sehr stabil
• 1 Stück Motorsteuerung AS-MC310 im Gehäuse

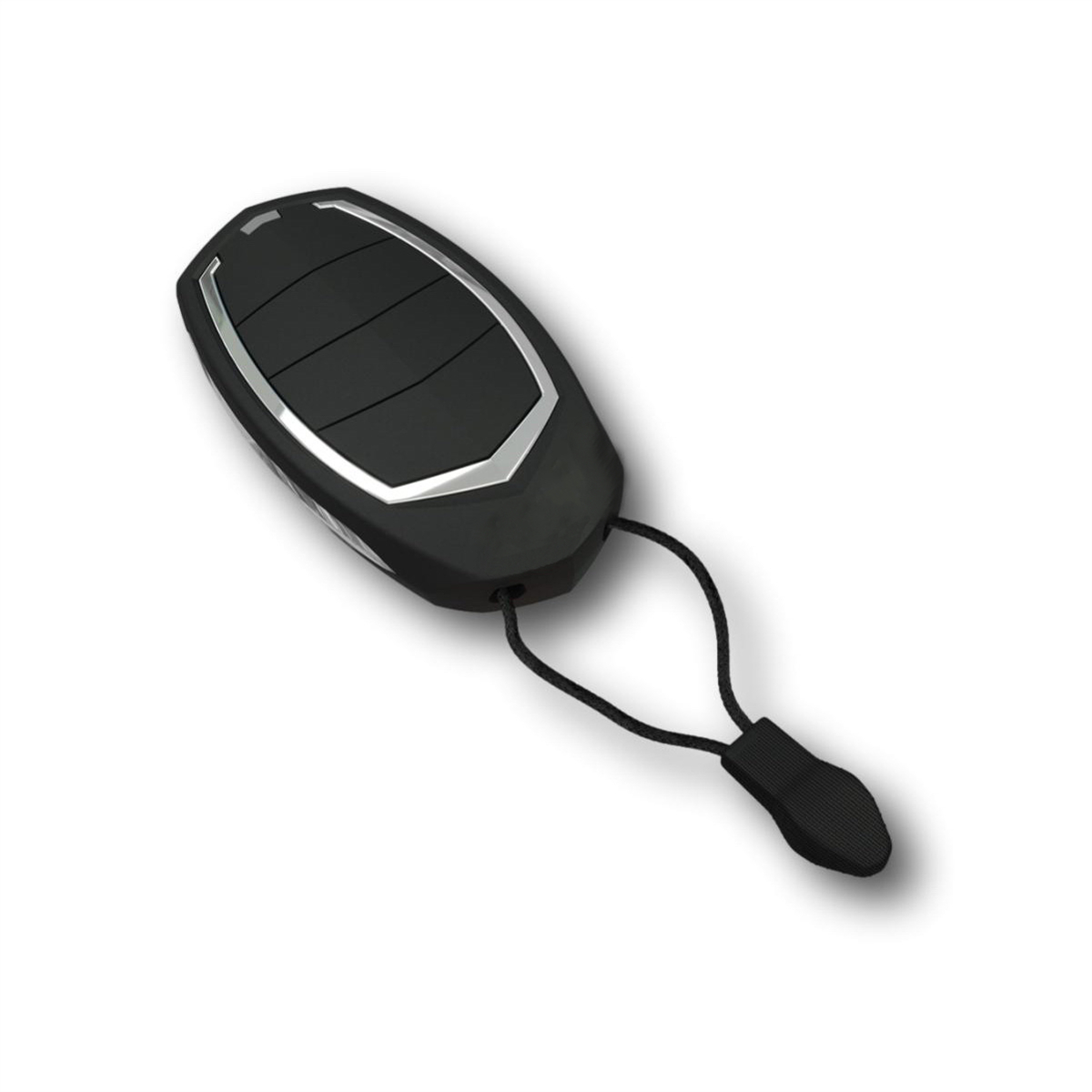

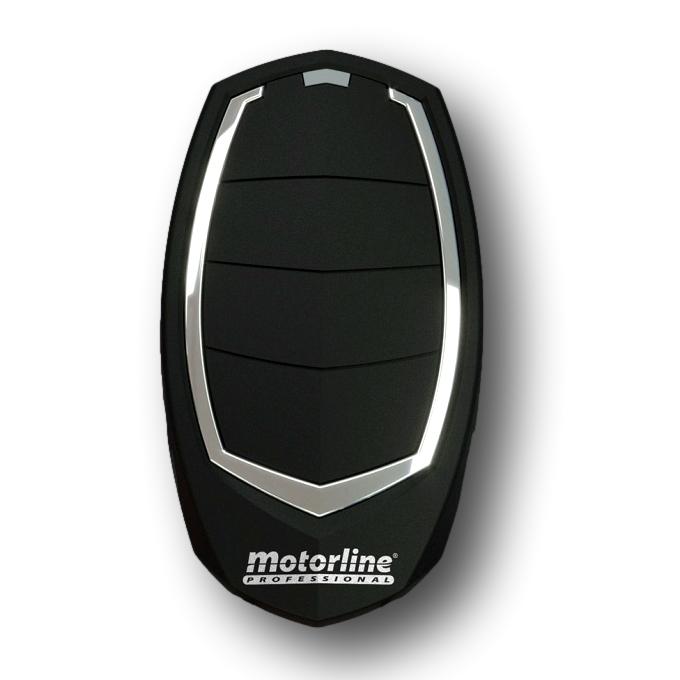

• 2 Stück Handsender 433 Mhz. TX4
• Montageanleitung Deutsch und Mehrsprachig

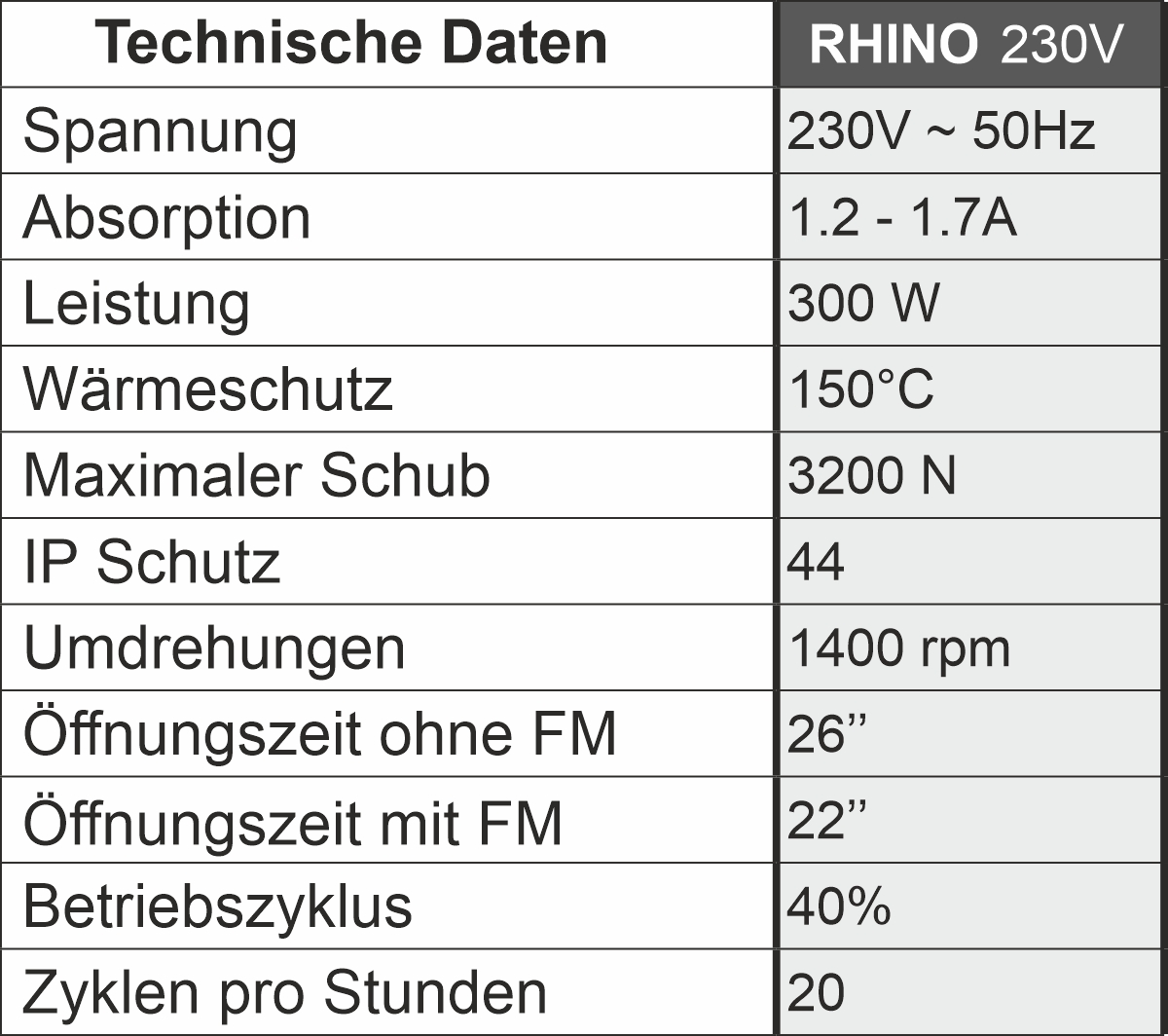

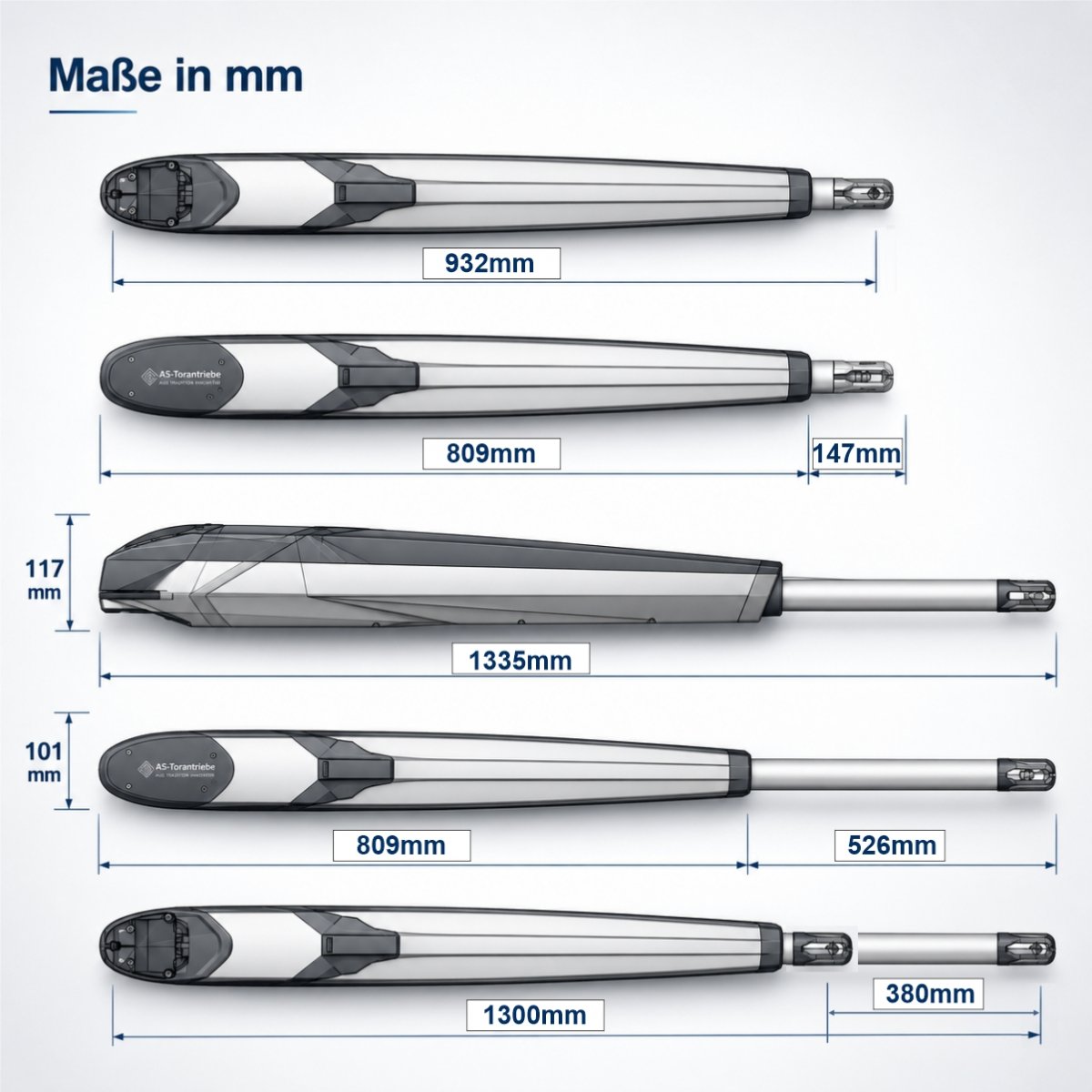

Technische Daten RHINO:

• Zuleitung: 230V
• Betriebsspannung: 230V
• Einschaltdauer: 30%
• Leistung: 300 Watt
• Schubkraft: 3200 N
• Arbeitshub: mm
• Schutzart: IP44
• Temperaturbereich: -20°C bis +55°C
• Öffnungswinkel: bis zu 100°
• Öffnungszeit: ca. 22 Sekunden
• Quetschhutz: elektronische Drehmomentbegrenzung mit Sicherheitsabschaltung

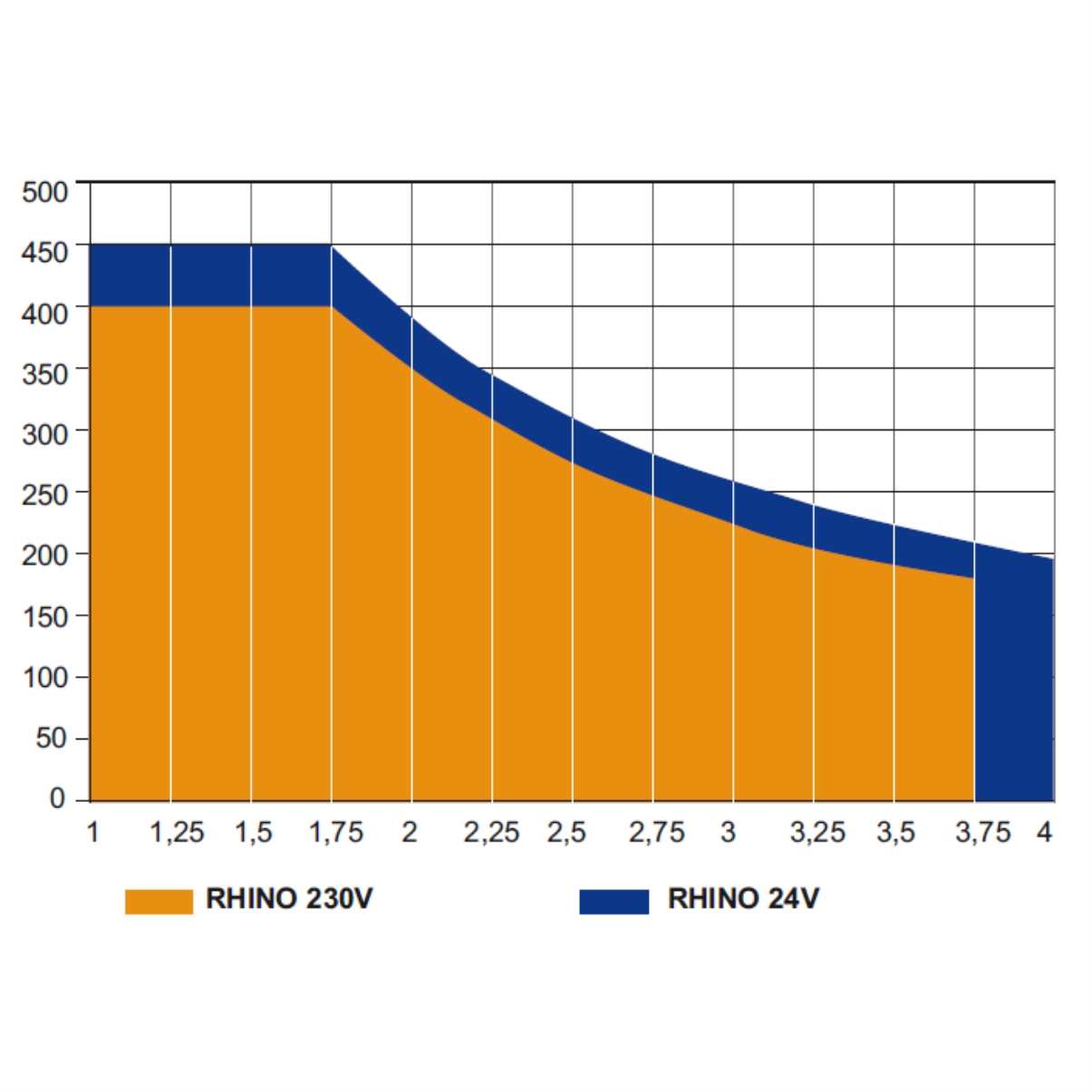

• max. Flügellänge: 5,0m - kleiner natürlich immer möglich
• max. Flügelgewicht: 400 kg - weniger natürlich immer möglich
• Gewicht pro Antrieb: 15kg

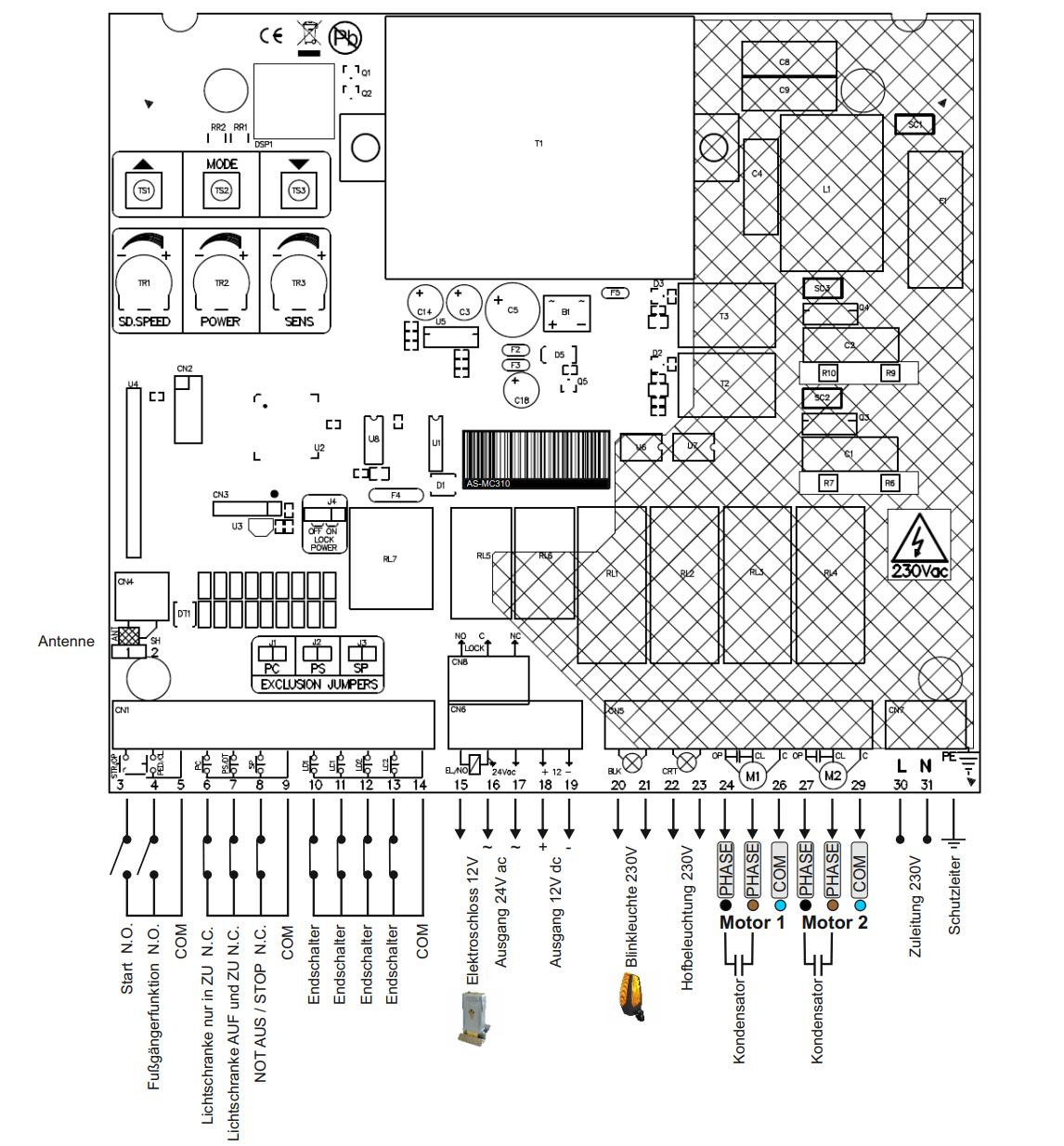

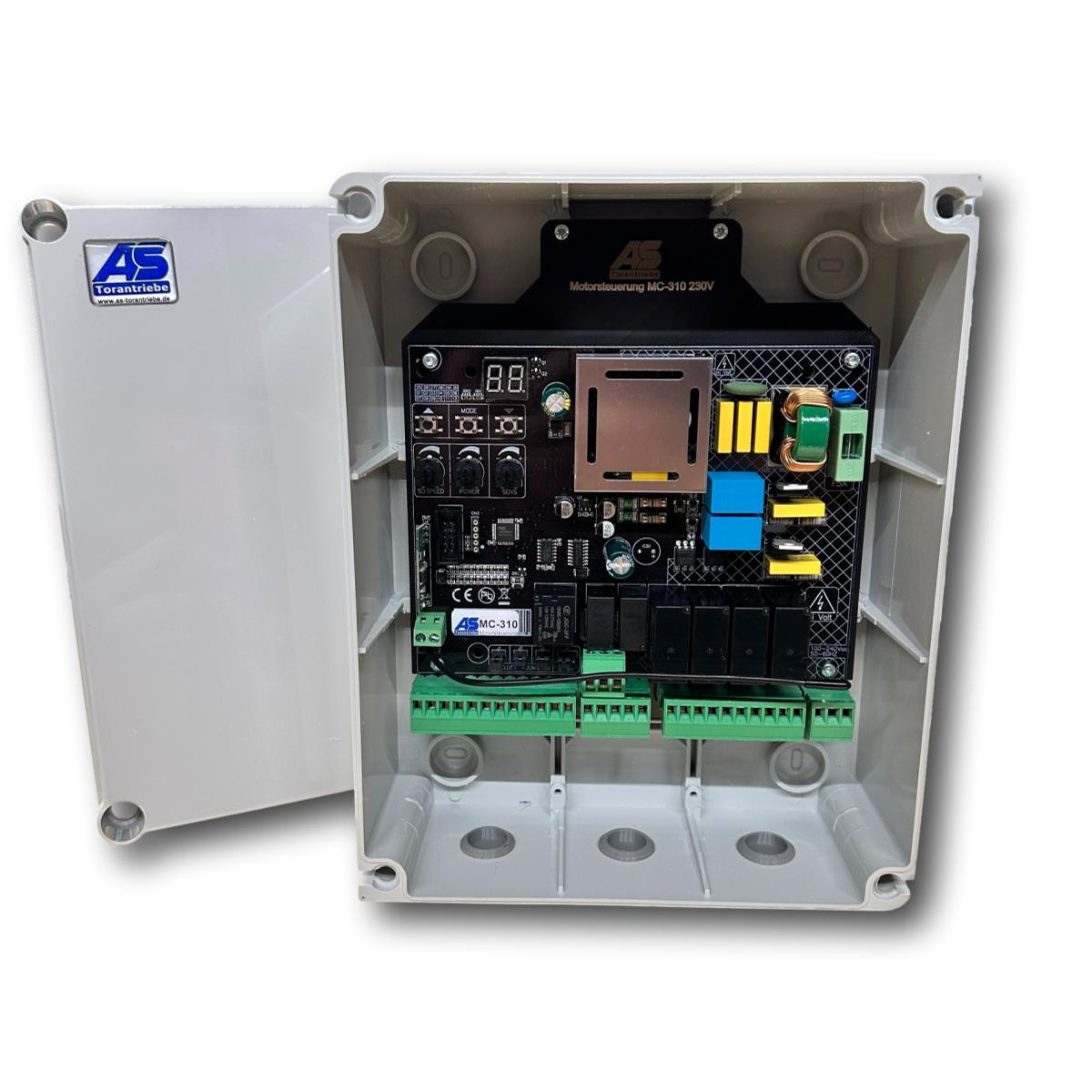

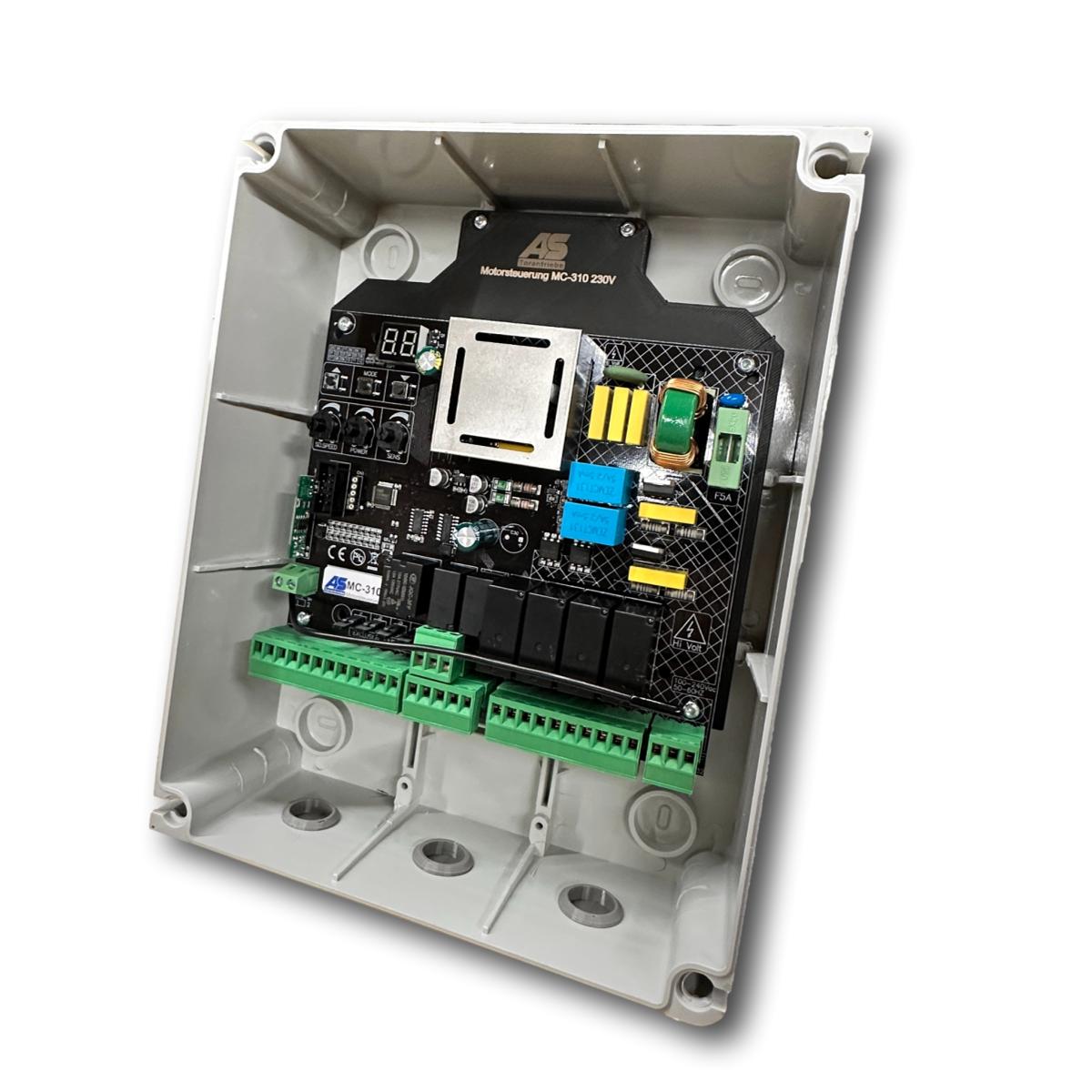

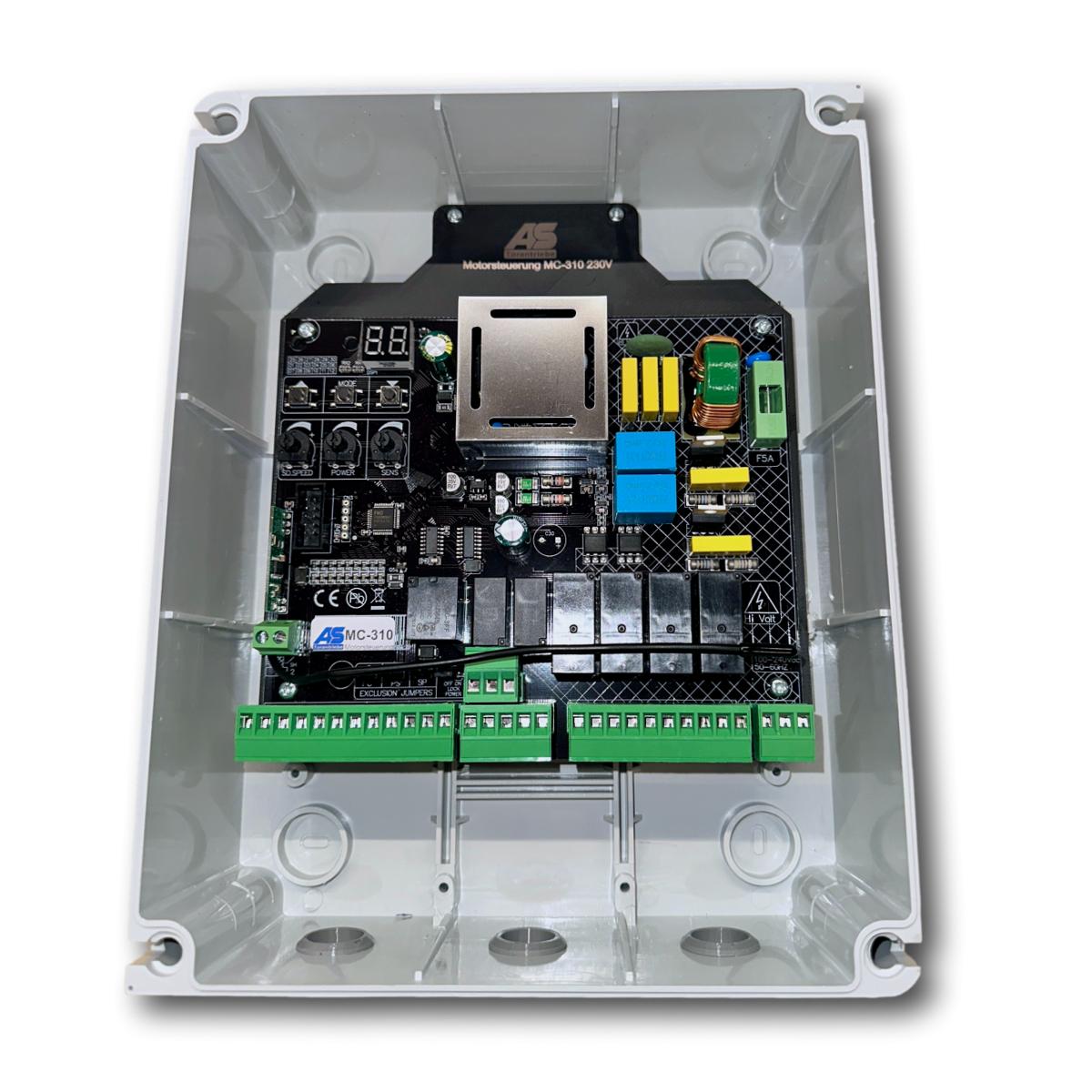

DIGITAL-Motorsteuerung AS-MC310

Die neue DIGITAL-Motorsteuerung AS-MC310 - geeignet für 1 und 2-flügelige Drehtorantriebe 230V. Die Motorsteuerung AS-MC310 führt auf druck einer Taste einen automatische Lernlauf aus bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.

Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)

automatischer Zulauf bis zu 99 Sekunden einstellbar

Entlastung in der Endlage einstellbar

Entlastung Elektroschloss einstellbar

Softstart einstellbar

Elektronische Endschalter oder mechanische Toranschläge einstellbar

Leistung im Softlauf einstellbar

250 Speicherplätze für Handsender und Funkcodesender

Start Eingänge für Taster / Schlüsseltaster / Relais N.O.

Start Fußgängerfunktion ( nur ein Flügel öffnet und schließt

Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)

Stop Anschluss für Not-Aus Taster

Endschalteranschlüsse für Motor 1 und Motor 2

Ausgang 24V für Lichtschranken und weitere optionale Geräte

Ausgang 230V für Blinkleuchten

Ausgang 12V für das Elektoschloss

Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

Spannungsversorgung AC: 230V

maximaler Blinkleuchtenausgang 1A

Betriebstemperatur: -15 °C bis +60 °C

Maße Gehäuse: 300x230x130mm

stabiles Motorsteuerungs-Gehäuse mit Dichtlippe

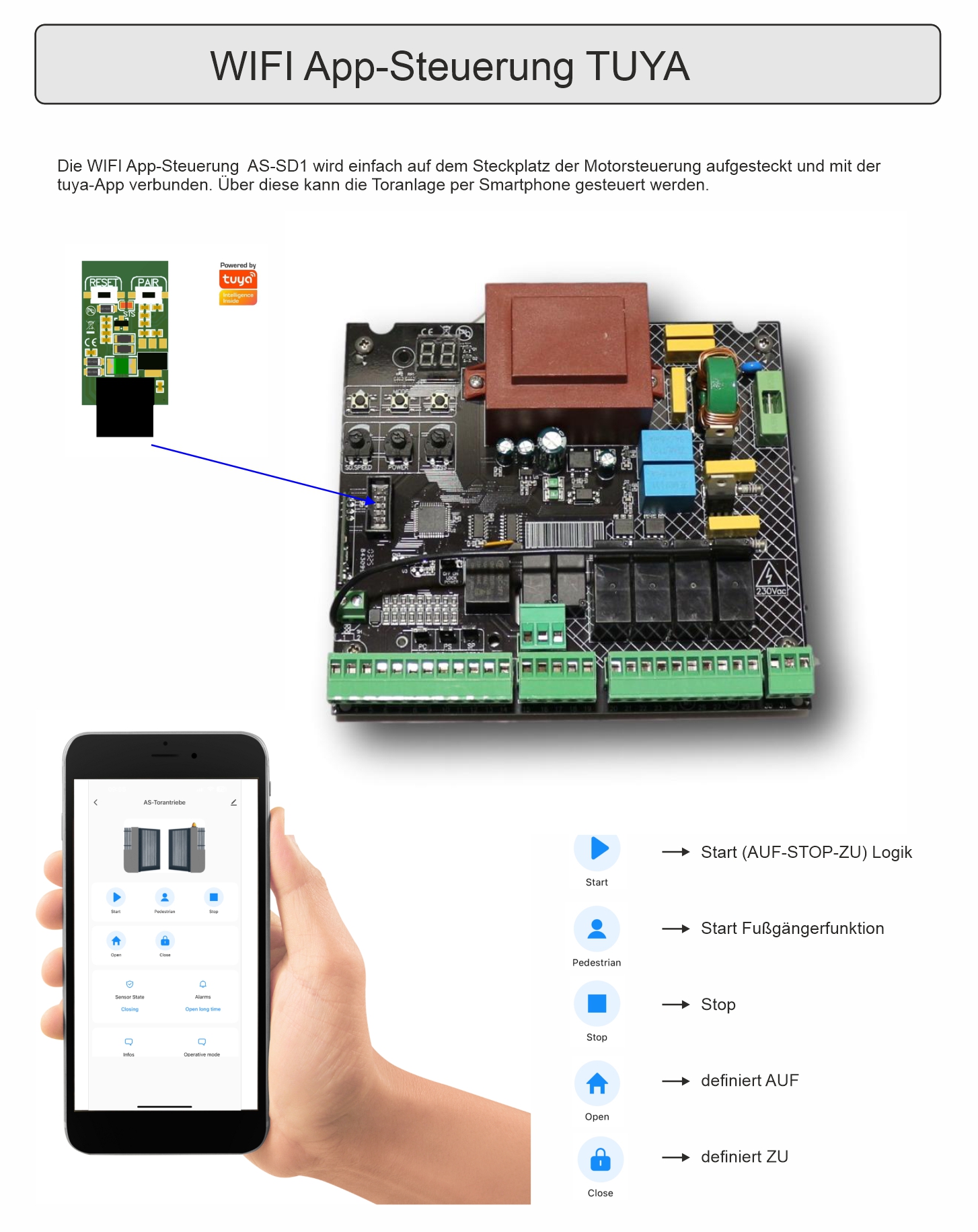

AS-SD1 WIFI App-Steuerung (optional im Konfigurator)

Das im Konfigurator wählbare WIFI-Modul SD1 wird auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuja App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).Über die Tuja-App können folgende Befehle gegeben werden:- Start (beide Tore)- Fußgängerfunktion- STOP- definiert AUF- definiert ZU
