Drehtorantrieb SUBWING mit Tragegehäuse. Unterflur Torantriebe - Endlagen einstellbar in AUF/ZU

Bausatz Drehtorantrieb SUBWING Unterflur-Drehtorantrieb 230V 280Watt einflügelig

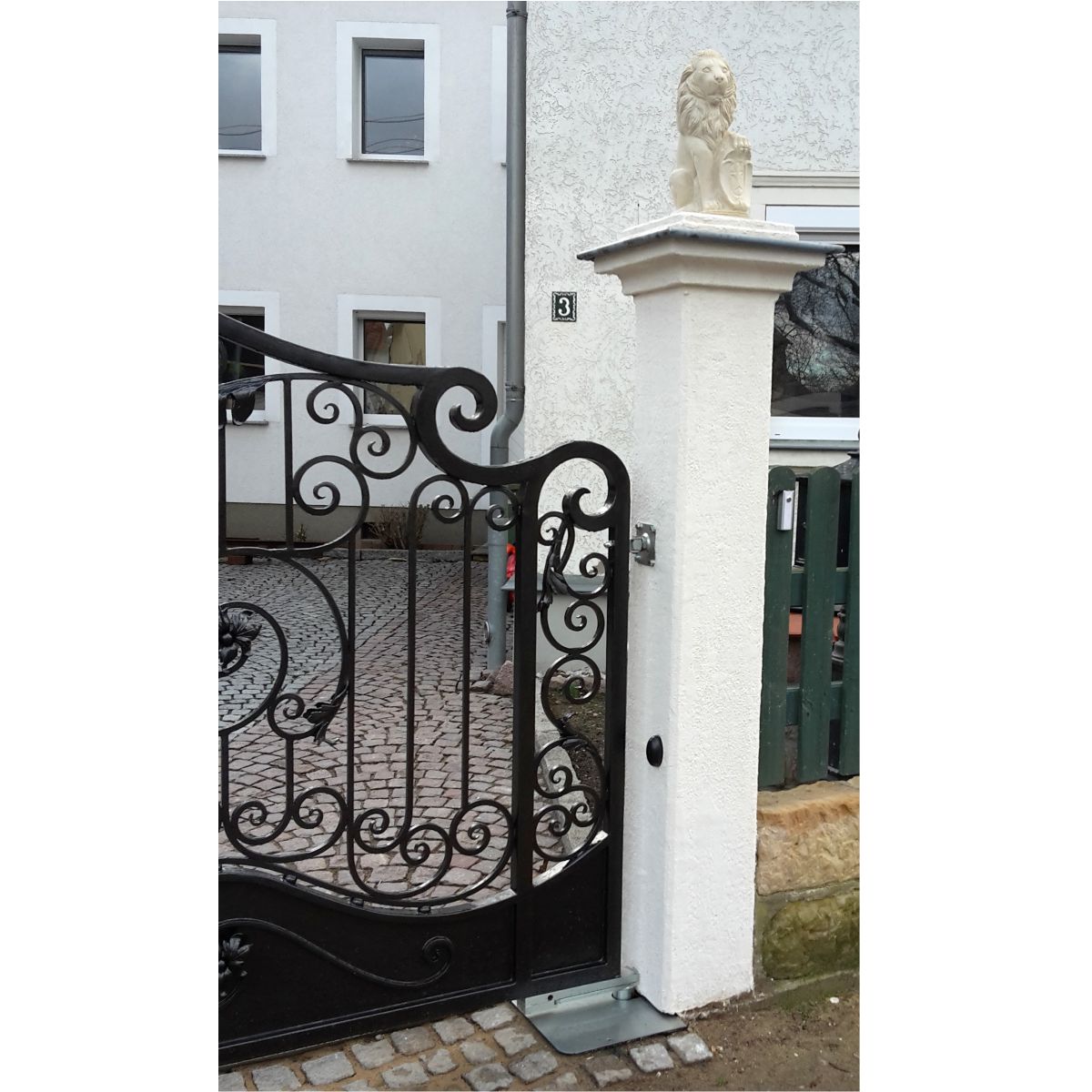

Das Unterflur-Torantrieb Set SUBWING ist eine robuste und zuverlässige Lösung für zweiflügelige Tore bis zu 2,5m breite und 500kg pro Flügel. Der Getriebemotor ist im Druckguss-Aluminium-Gehäuse untergebracht und besitzt eine hermetisch abgedichtete Getriebe-Einheit welche wasserdicht ist. Die Anlage verfügt über eine Elektronik, die es ermöglicht, die Krafteinstellung und Sicherheitsabschaltung sehr fein zu justieren. Der Öffnungswinkel kann bis zu 110° betragen. Bei kombinierten Einfahrten kann der Fußgänger-Folgeflügel ganz nach Wunsch einzeln über Taster, Schlüsseltaster oder die Fernsteuerung oder optionaler App Steuerung MCONNECT geöffnet werden. Die Motorsteuerung bietet eine einstellbare Schließfolge, automatischen Zulauf und Anschlüsse für Taster und Sicherheitseinrichtungen wie z.B. Lichtschranken. Zudem können in der Motorsteuerung diverse Parameter eingestellt werden. Der sehr robuste Antrieb ist in einem sehr stabilen Fundamentkasten untergebracht, der auch vollwertig als Tragegehäuse für Tore verwendet werden kann. Die Endlage AUF / ZU kann mechanisch am Gelenkarm für jeden Antrieb einzeln eingestellt werden. Die komplette Anlage ist wartungsfrei und besitzt ein abgedichtetes Getriebe.

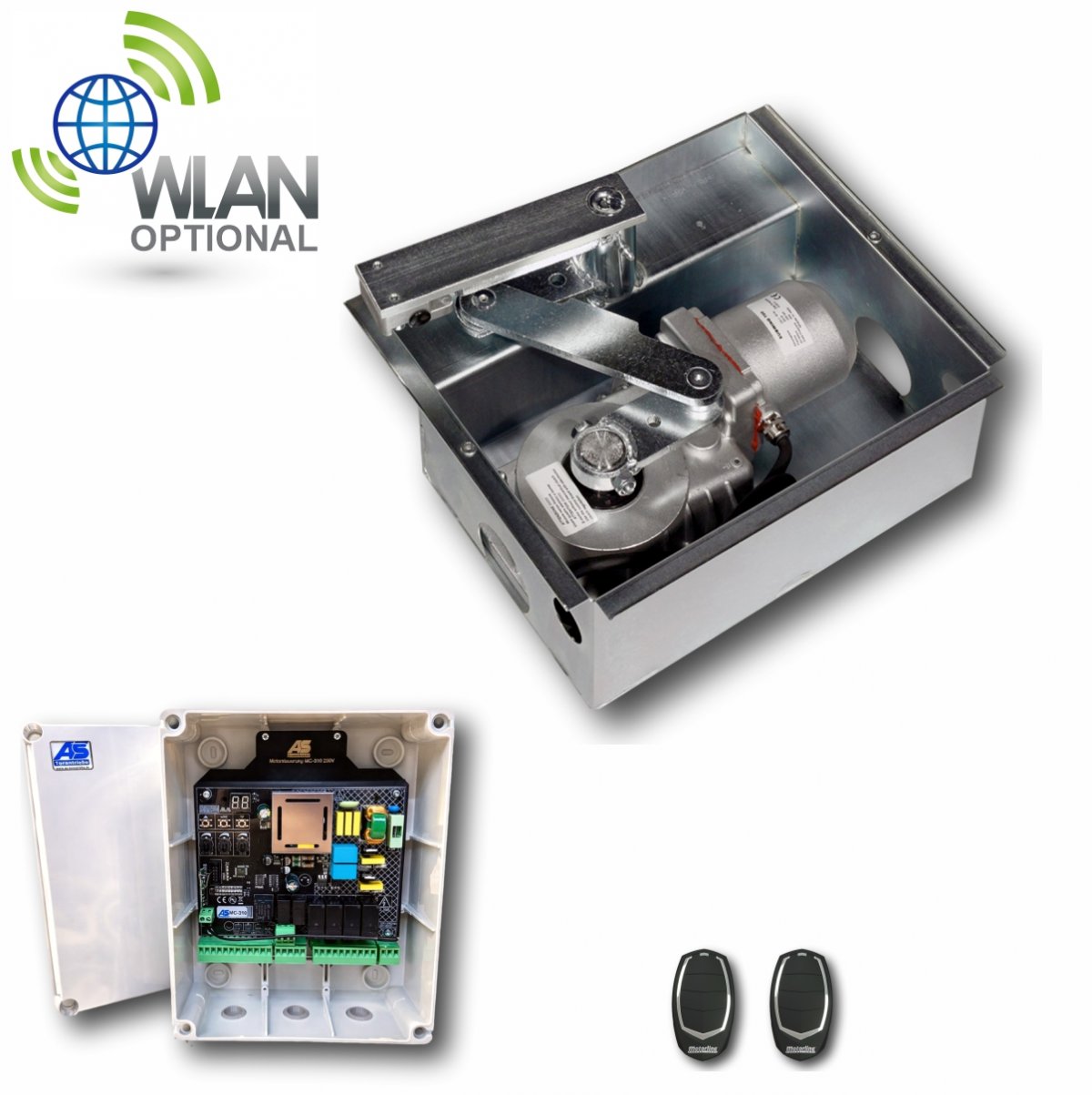

Lieferumfang:

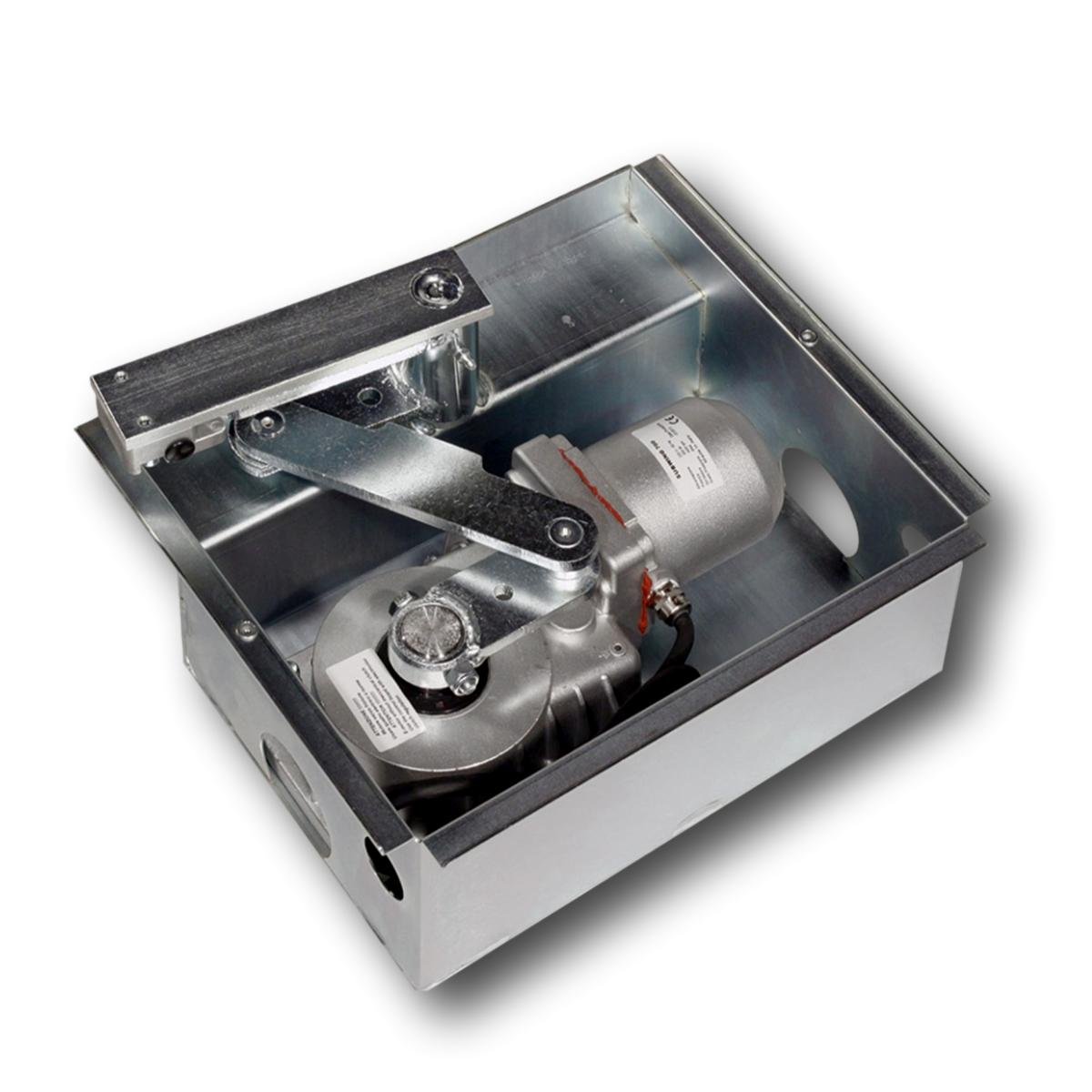

1 Stück Drehtorantrieb SUBWING 230V mit einstellbaren Endlagen AUF/ZU (verstellbar)
1 Stück Fundamentkasten (Tragegehäuse) verzinkt mit Torverbinder und Notentriegelung
1 Stück DIGITAL-Motorsteuerung MC-310 im Gehäuse

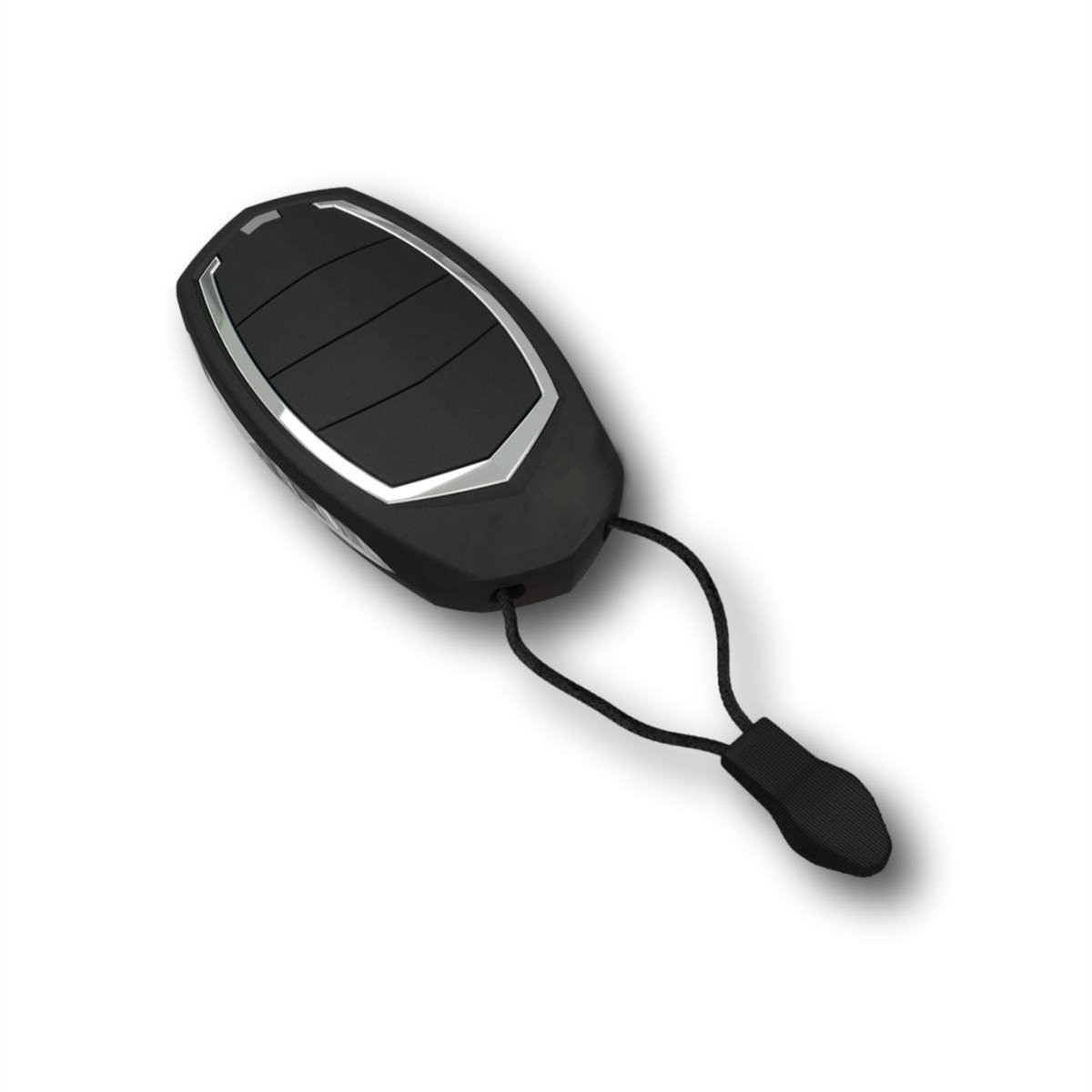

2 Stück Handsender FALK 4 - siehe Konfigurator
Montageanleitung Deutsch

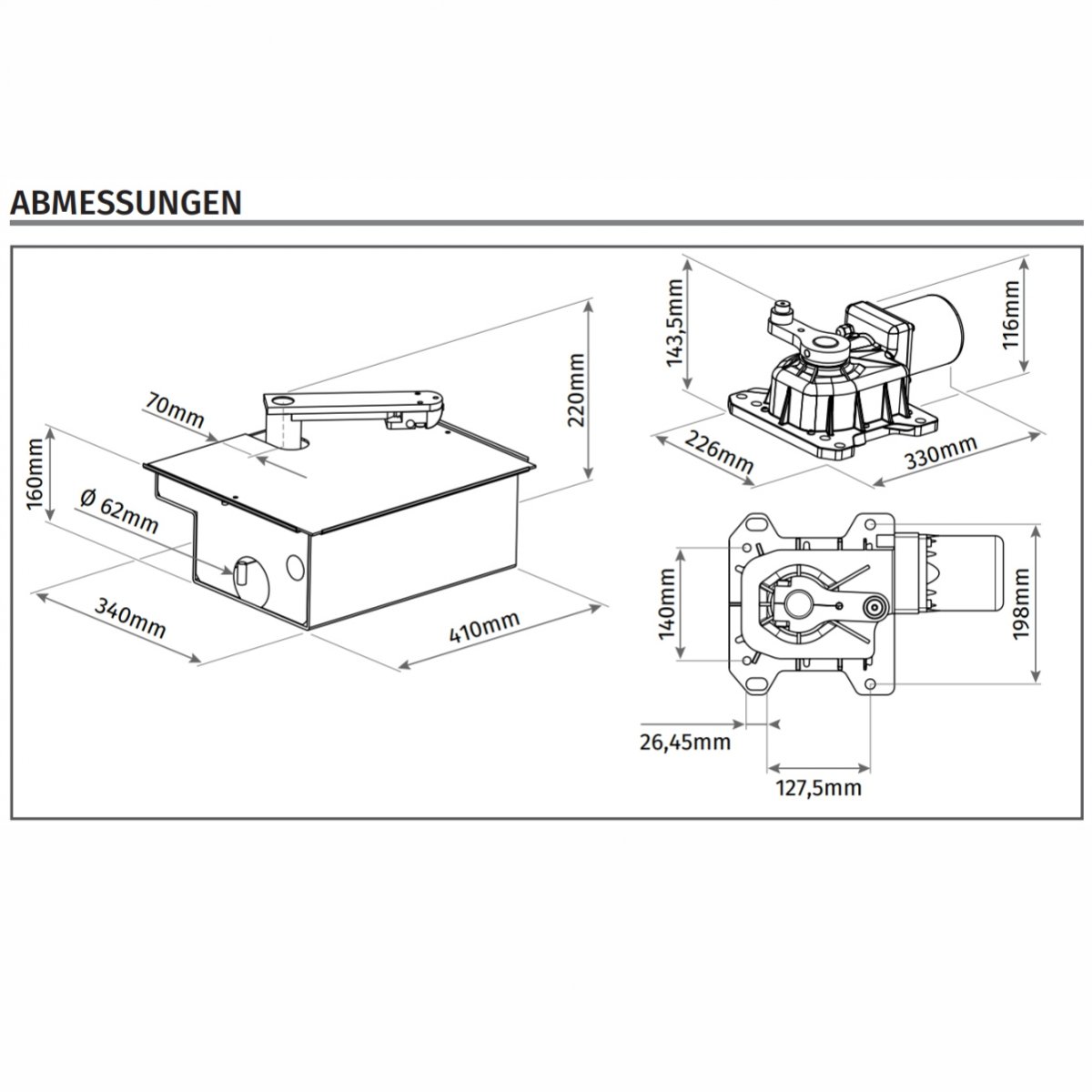

Technische Daten SUBWING:

Betriebsspannung: 230V
Leistung: 280W
Stromaufnahme: 1,5A
Schutzart: IP67
Temperaturbereich: -25°C bis +55°C

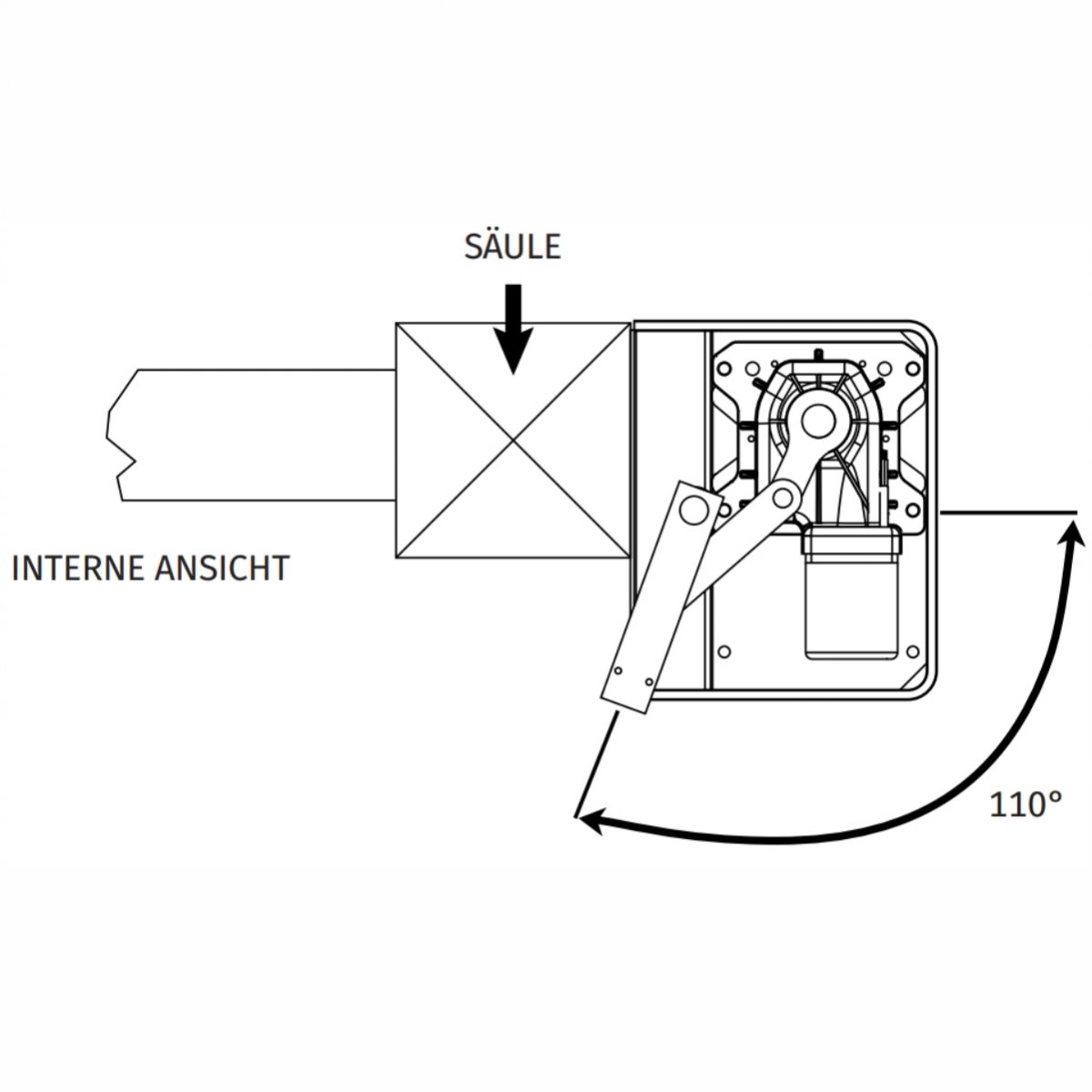

Öffnungswinkel: bis zu 110°
Öffnungszeit: ca. 16-20 Sekunden je nach Softlauf
Quetschhutz: elektronische Drehmomentbegrenzung mit Sicherheitsabschaltung

Flügellänge / Torgewicht:
bei 2,0m / max. 600kg Torgewicht
bei 2,5m / max. 500kg Torgewicht
bei 3,5m / max. 400kg Torgewicht

Das Zubehör zu diesem Artikel kann nach Ihren Anforderungen konfiguriert und bestellt werden. Wählen Sie mögliche Optionen über unseren Konfigurator oben aus, in dem Sie auf den Button Jetzt konfigurieren klicken!

Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum !

Das Zubehör zu diesem Artikel kann nach Ihren Anforderungen konfiguriert und bestellt werden. Wählen Sie mögliche Optionen über unseren Konfigurator oben aus, in dem Sie auf den Button "Jetzt konfigurieren" klicken!

Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum.

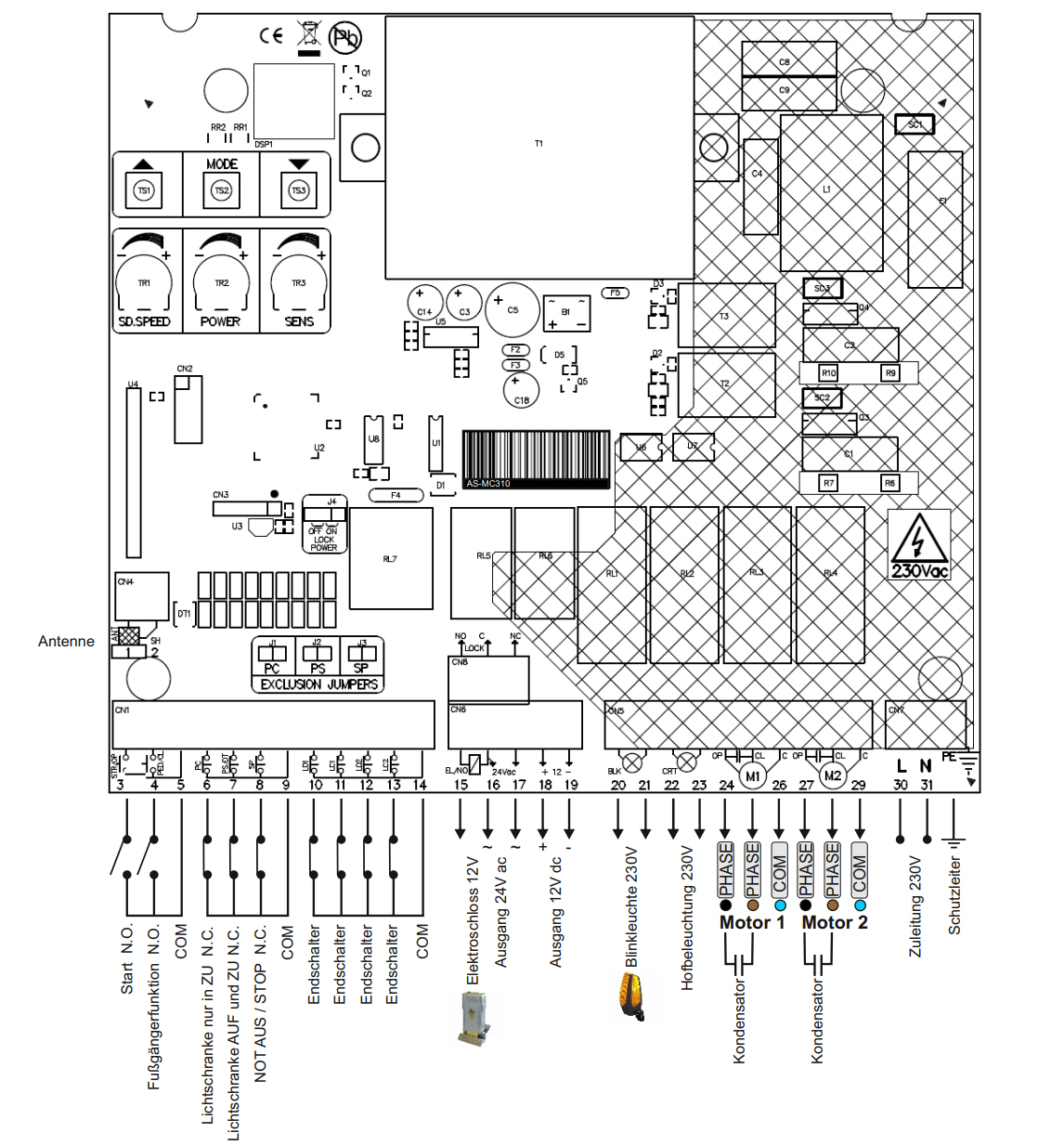

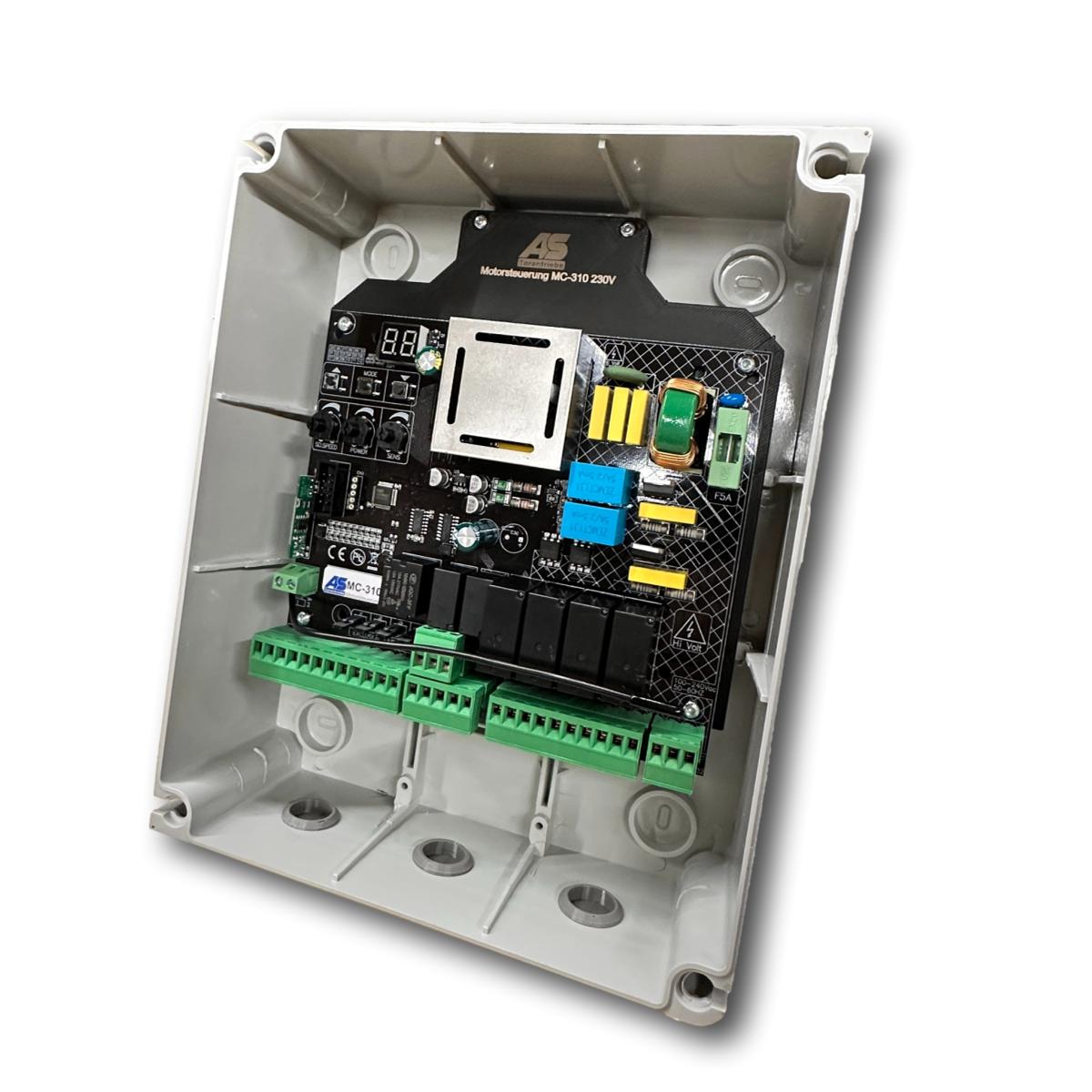

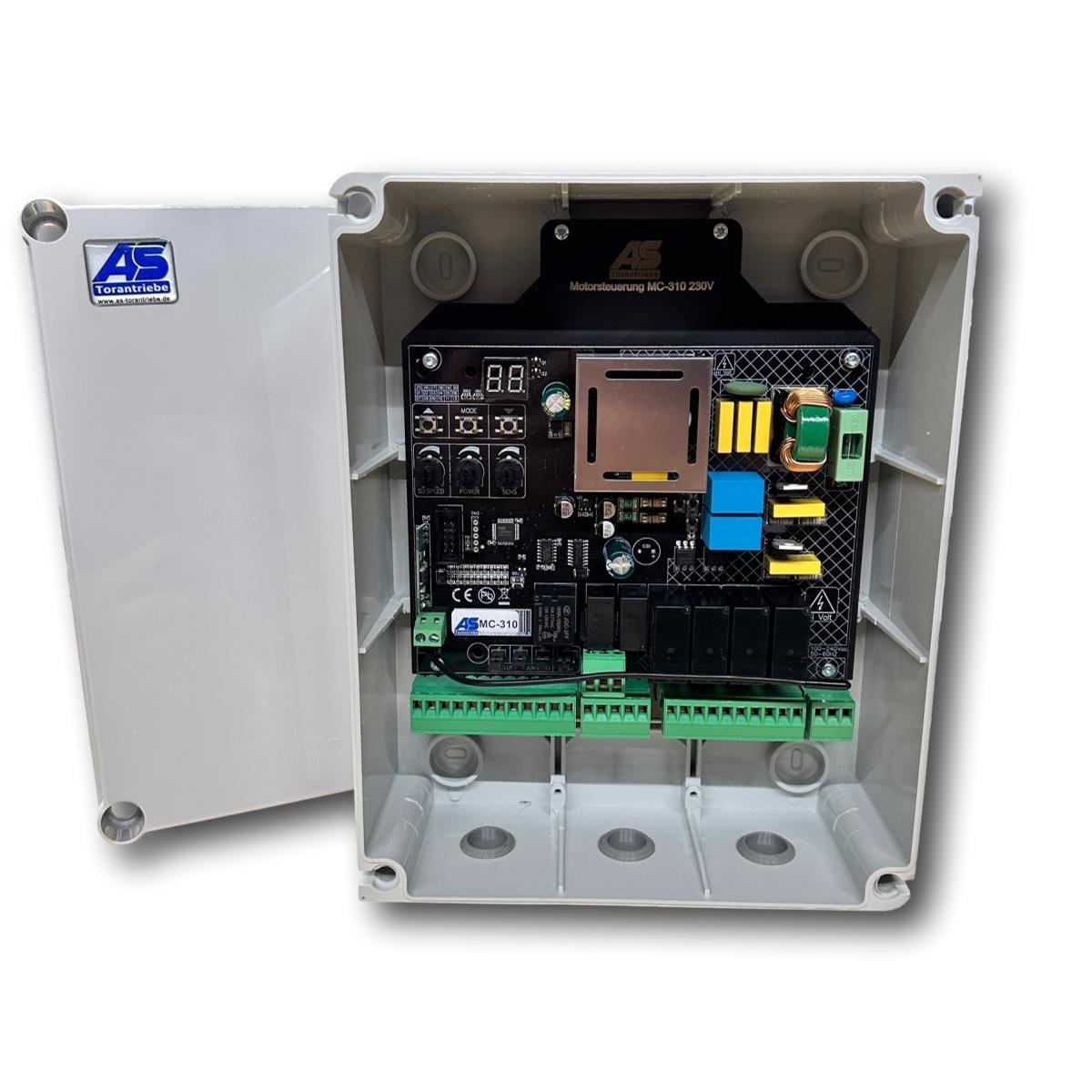

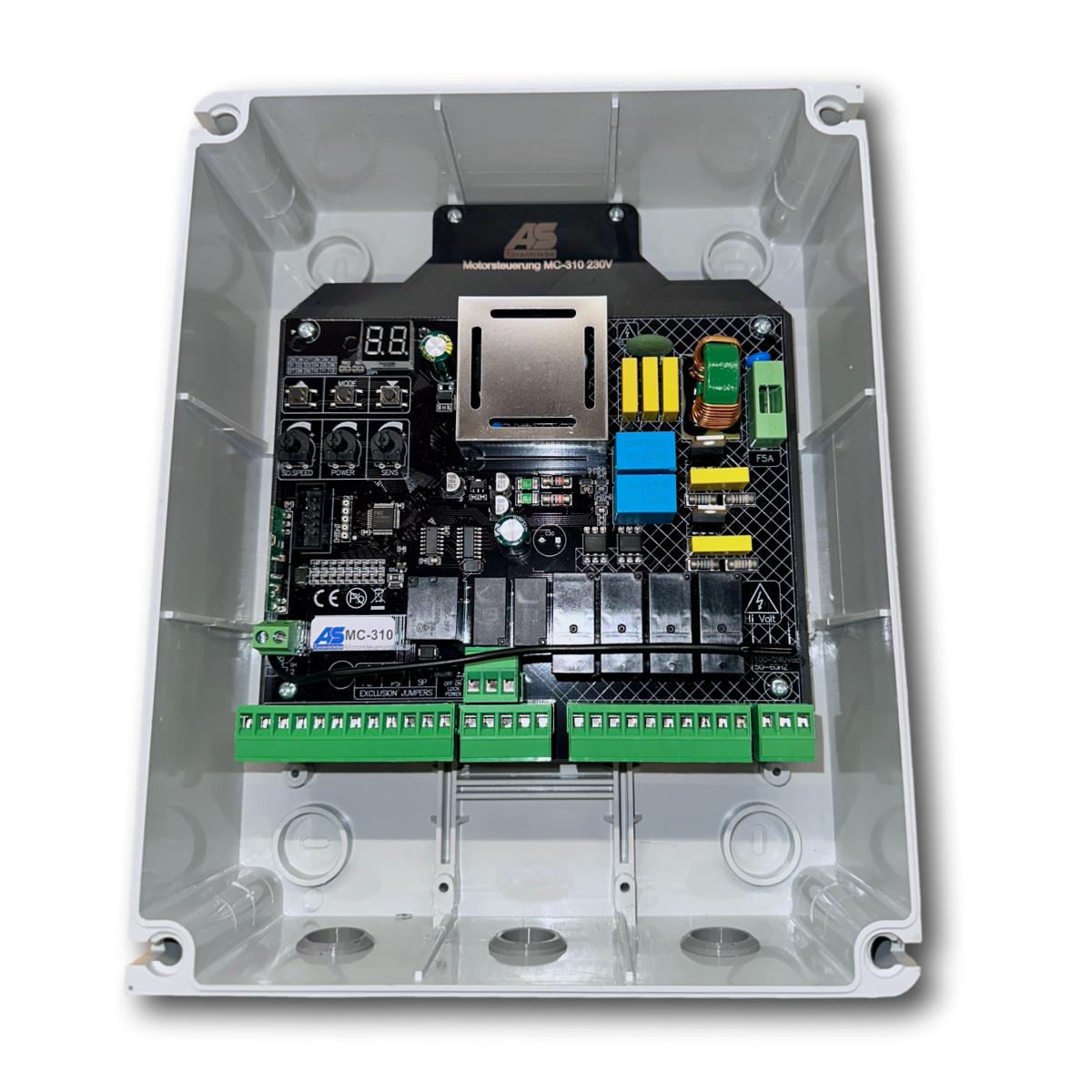

Motorsteuerung MC-310 für 230V Drehtorantriebe und Schiebetorantriebe

Die neue DIGITAL-Motorsteuerung AS-MC310 - geeignet für 1 und 2-flügelige Drehtorantriebe 230V.

Die Motorsteuerung AS-MC310 führt auf druck einer Taste einen automatische Lernlauf aus bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.
- Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
- automatischer Zulauf bis zu 99 Sekunden einstellbar
- Entlastung in der Endlage einstellbar
- Entlastung Elektroschloss einstellbar
- Softstart einstellbar
- Elektronische Endschalter oder mechanische Toranschläge einstellbar
- Leistung im Softlauf einstellbar
- 250 Speicherplätze für Handsender und Funkcodesender
- Start Eingänge für Taster / Schlüsseltaster / Relais N.O.
- Start Fußgängerfunktion ( nur ein Flügel öffnet und schließt
- Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
- Stop Anschluss für Not-Aus Taster
- Endschalteranschlüsse für Motor 1 und Motor 2
- Ausgang 24V für Lichtschranken und weitere optionale Geräte
- Ausgang 24V für Blinkleuchten
- Ausgang 12V für das Elektoschloss
- Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

- Spannungsversorgung AC: 230V
-- maximaler Blinkleuchtenausgang 230V 1A
- Betriebstemperatur: -15 °C bis +60 °C
-- Maße Gehäuse: 240x190x90mm
- Gehäusedeckel mit Dichtlippe

Hier finden Sie weiteres passendes Zubehör zu der Motorsteuerung:

- Handsender FALK 433Mhz.

- Handsender TX4 433 Mhz. schwarz

- Handsender TX4 433 Mhz. weiss

- Handsender B12 433Mhz.

- Stabantenne mit 2,0m Koaxleitung (erhöht die Funkreichweite)

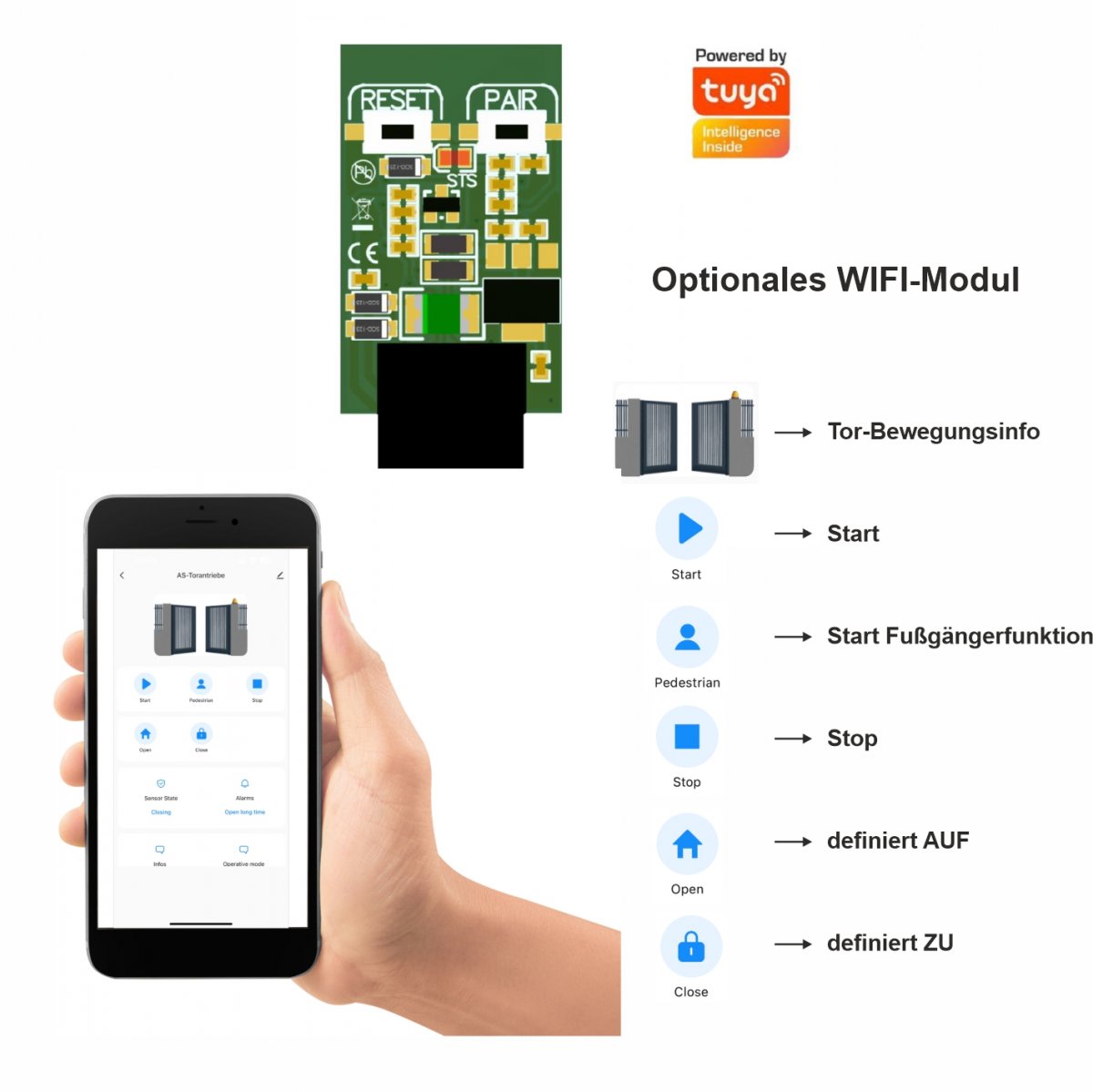

- AS-SD1 WIFI Modul App-Steuerung

- MCONNECT App-Steuerung Motorline

- LED-Blinkleuchte MP-205

- LED-Blinkleuchte MP-210 Multispannung

- Schlüsseltaster SCMV150 2-Kanal

- Funkcodesender CS

- Funkcodesender RT-37

- Reflektorlichtschranke MFE

- Einweglichtschranke MF-30

- Einweglichtschranke IR-30

- Elektroschloss V06 für einflügelige Toranlagen

- Elektroschloss V06 für zweiflügelige Toranlagen
