Drehtorantrieb Set S6-750 230V 6,0m und 750kg mit Endanschlag verstellbar für Tor AUF/ZU

Drehtorantrieb -Torantrieb Set S6-750 für zweiflügelige Tore bis a.6,0m und 750kg

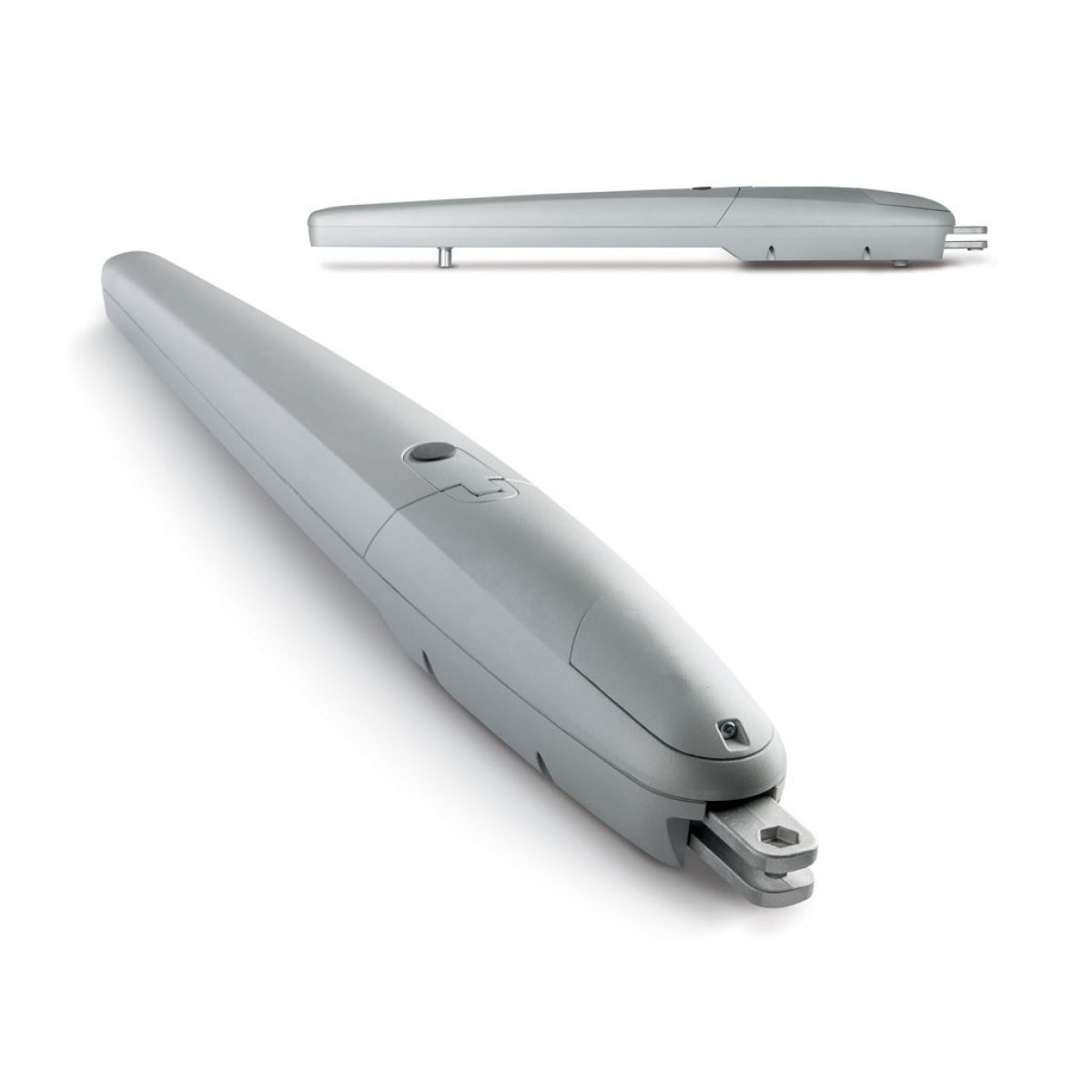

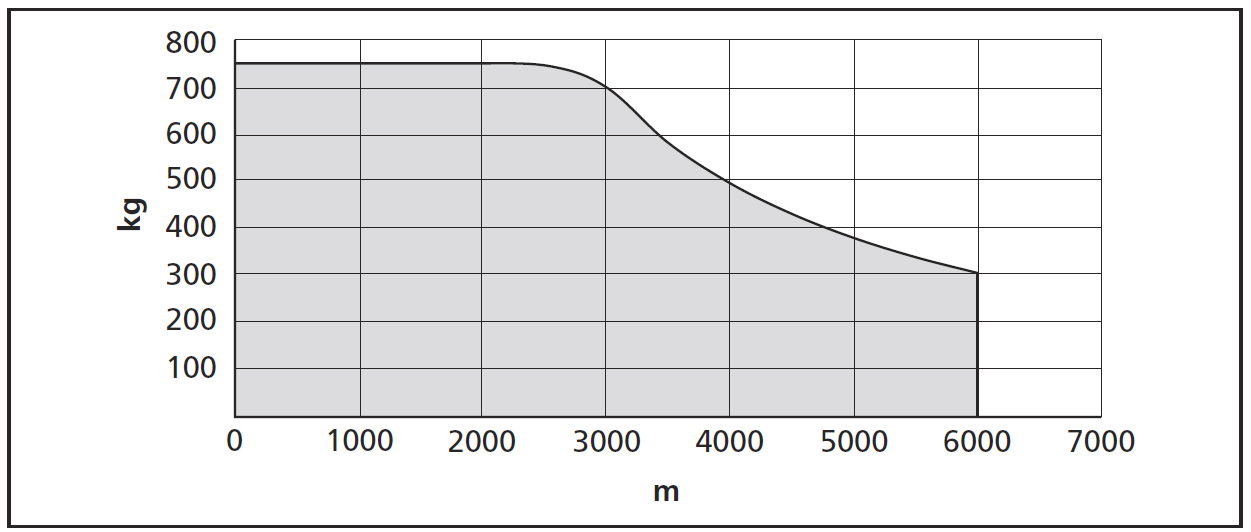

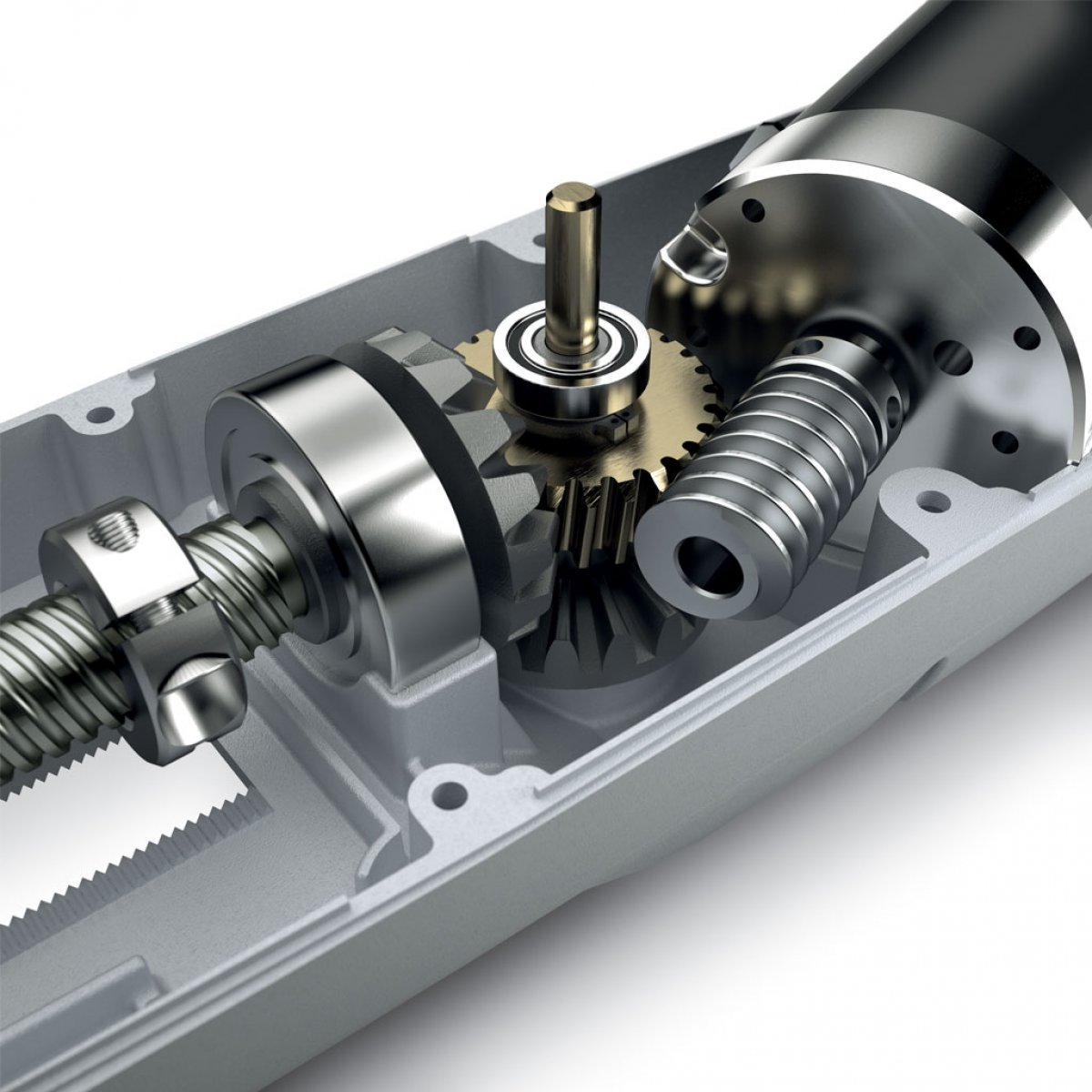

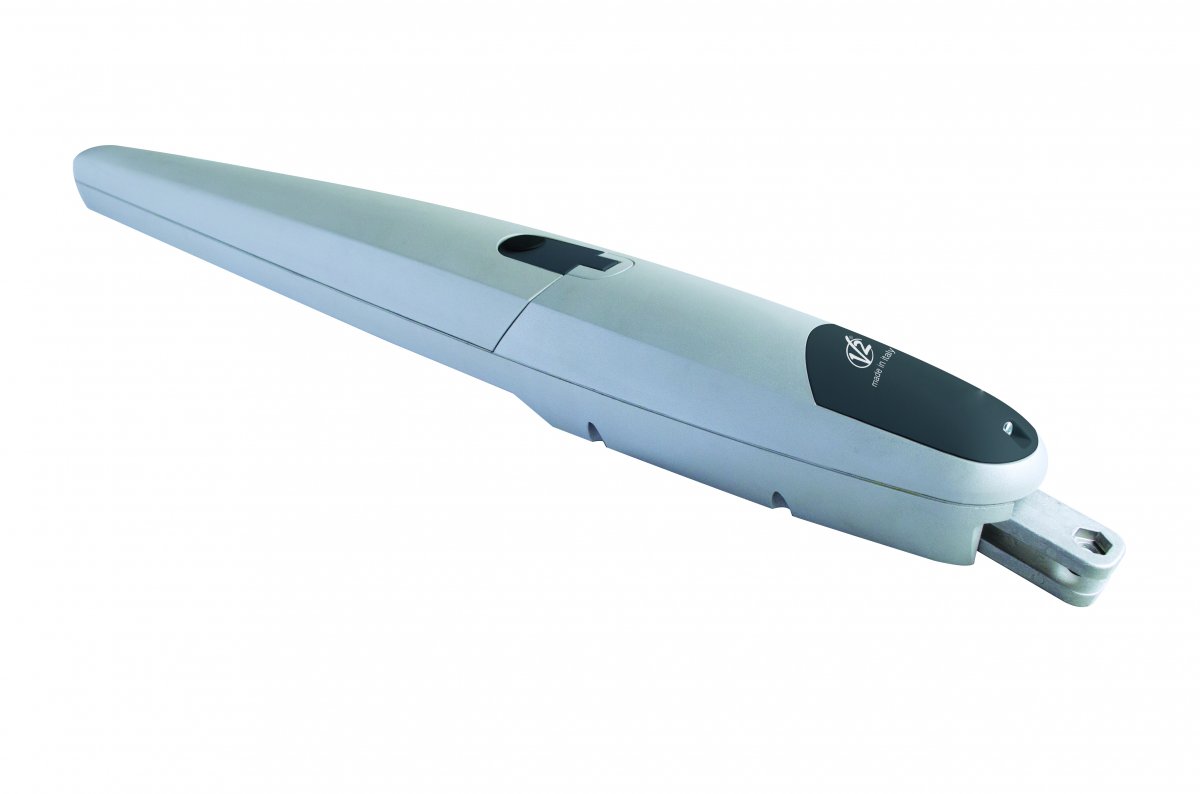

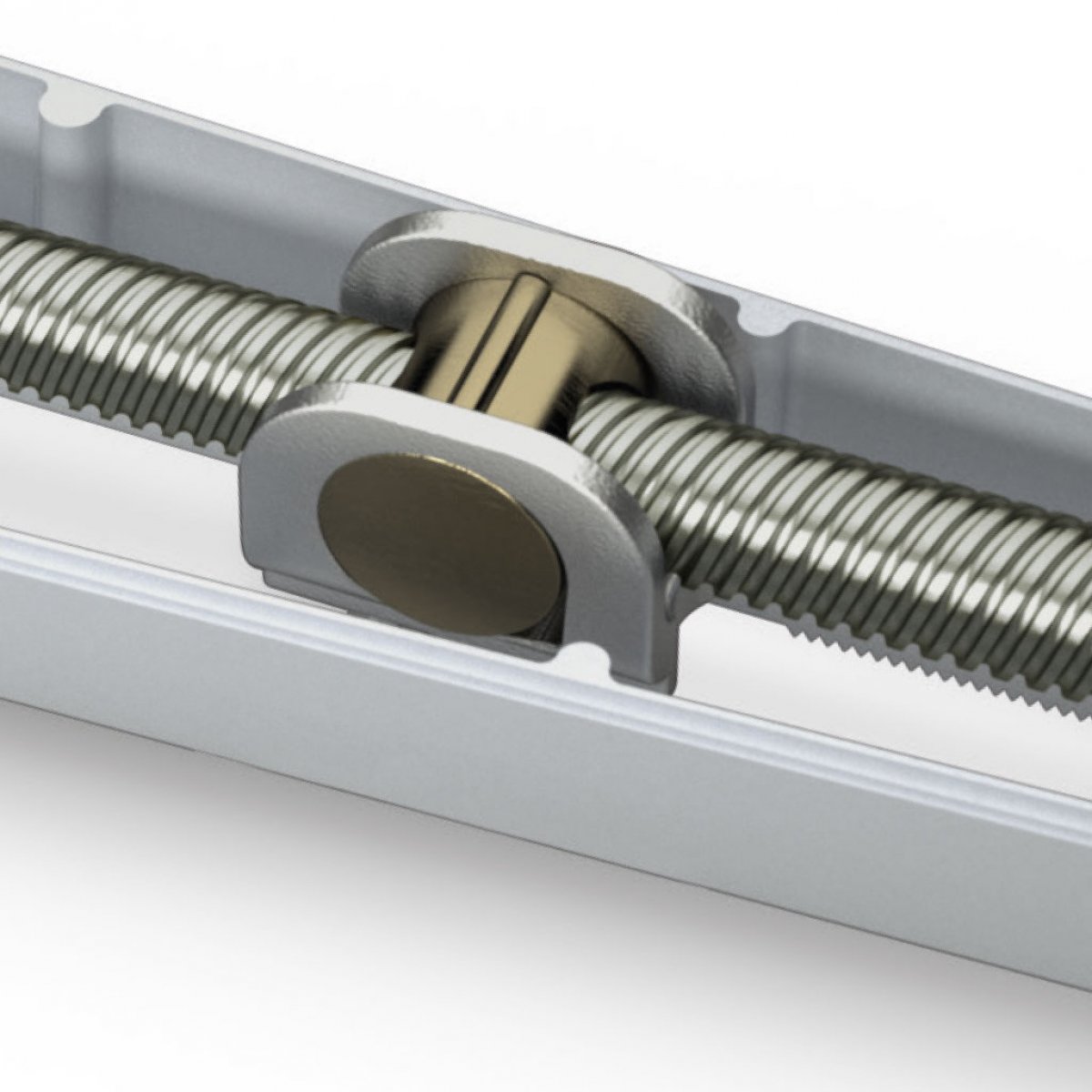

Der Drehtorantrieb S6-750 ist einer unserer neuen Antriebe mit ein sehr robuster selbsthemmender 230V Antrieb welcher ein komplettes Aluminuimgehäuse besitzt. Wie liefern den Antrieb mit einem 240W Motor welcher seine Schubkraft von max. 2000N auf ein komplettes Metallgetriebe überträgt. Der Flügeltorantrieb S6 besitzt mechanische Endanschläge für AUF und ZU welche am Antriebsgehäuse von oben verstellbar sind - es sind keine Endanschläge am Tor nötig. Der Vorteil von mechanischen Anschlägen zu elektronischen Endschaltern ist das diese nie ausfallen oder verkleben können. Ausführung mit Aluminiumgehäuse und Edelstahlspindel. Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore. Die Anlage erkennt somit Hindernisse - die Laufrichtung wird umgekehrt. Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf). Der S6-750 Drehtorantrieb eignet sich für kleine Flügel ebenso wie für Tore bis zu 6,0m Torlänge und bis zu 750kg Torgewicht (siehe Tabelle). Neu bei diesem Bausatz ist ebenso die Digital - Motorsteuerung welche zahlreiche Einstellmöglichkeiten bietet. Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie! Nach der Montage der Antriebe führt die Motorsteuerung einen Lernlauf durch, bei dem Laufweg, Drehmoment und Verlangsamung automatisch eingelernt werden. Der Drehtorantrieb eignet sich ebenso für nach außen öffnende Tore/Garagentore.

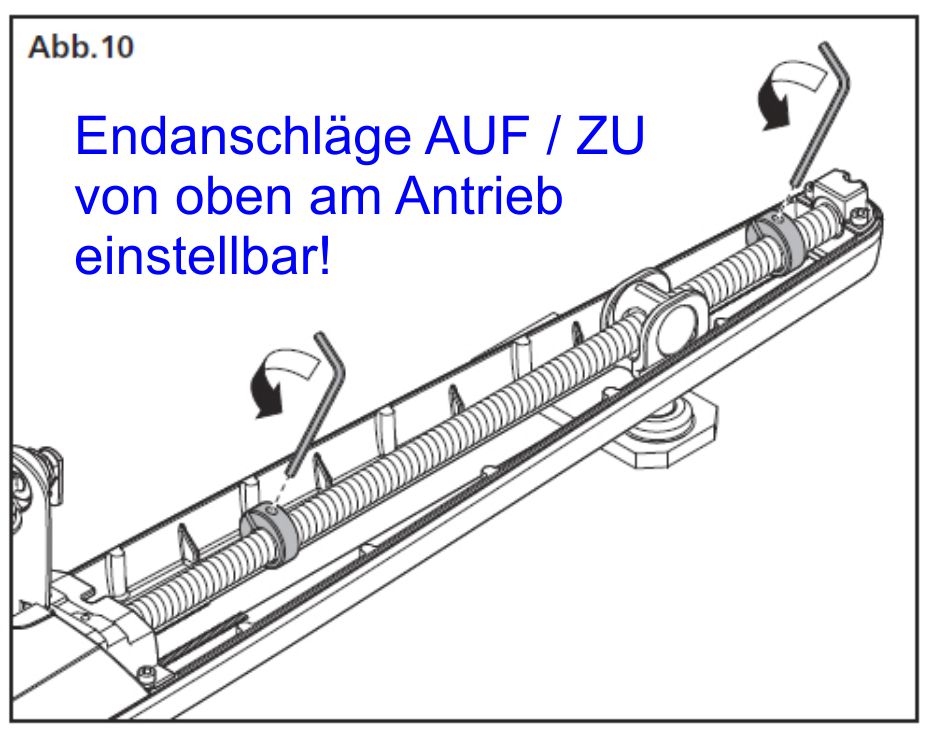

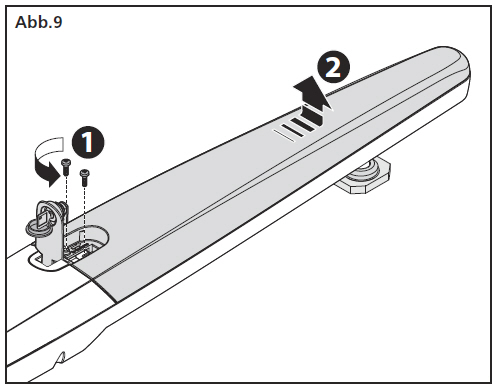

Die Endanschläge für AUF und ZU sind hier stufenlos von der Oberseite einstellbar(siehe Abb.10).
Durch den sehr langen Arbeitshub von 540mm sind Öffnungswinkel von bis zu 130° möglich.

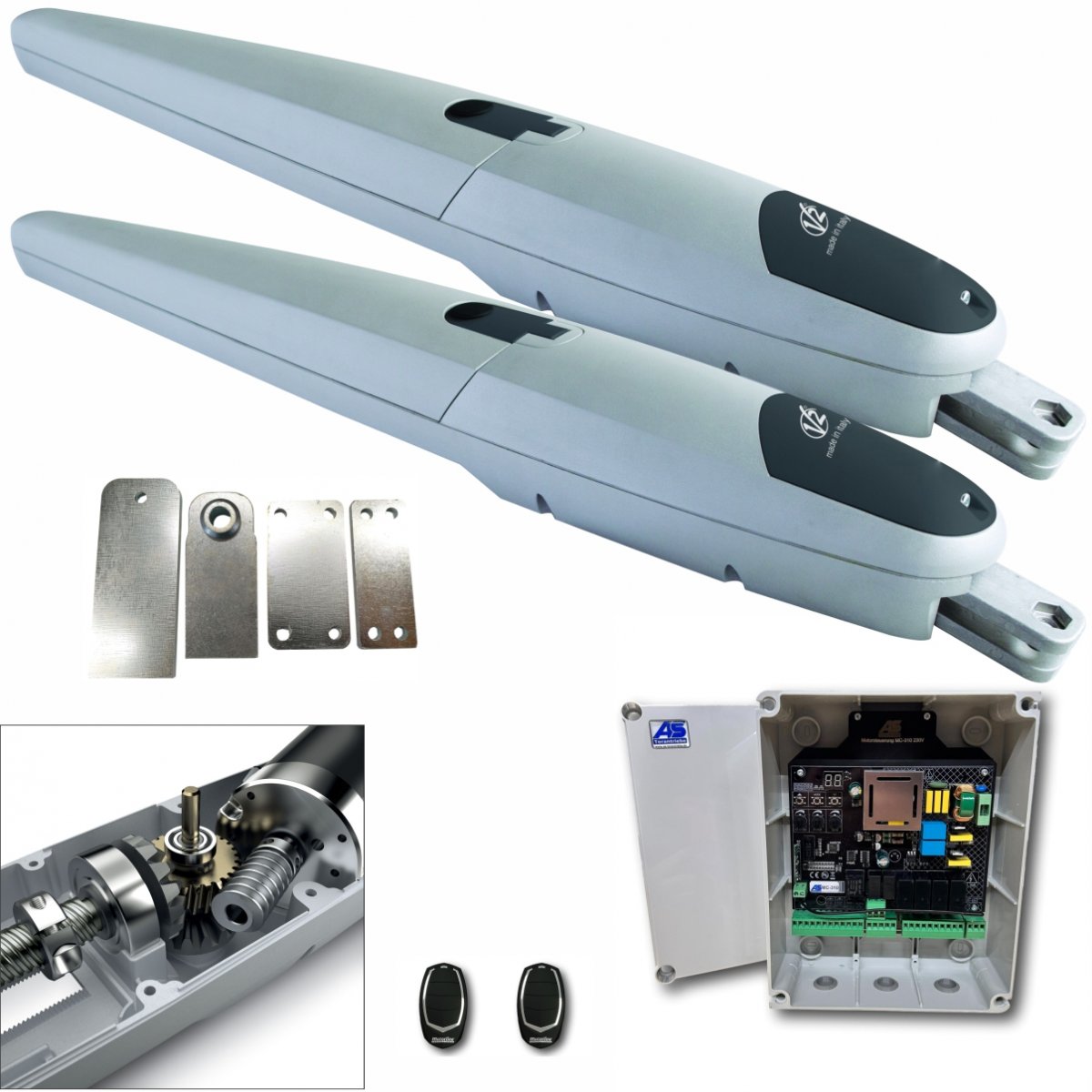

Lieferumfang:

2 Stück Drehtorantrieb S6-750 230V

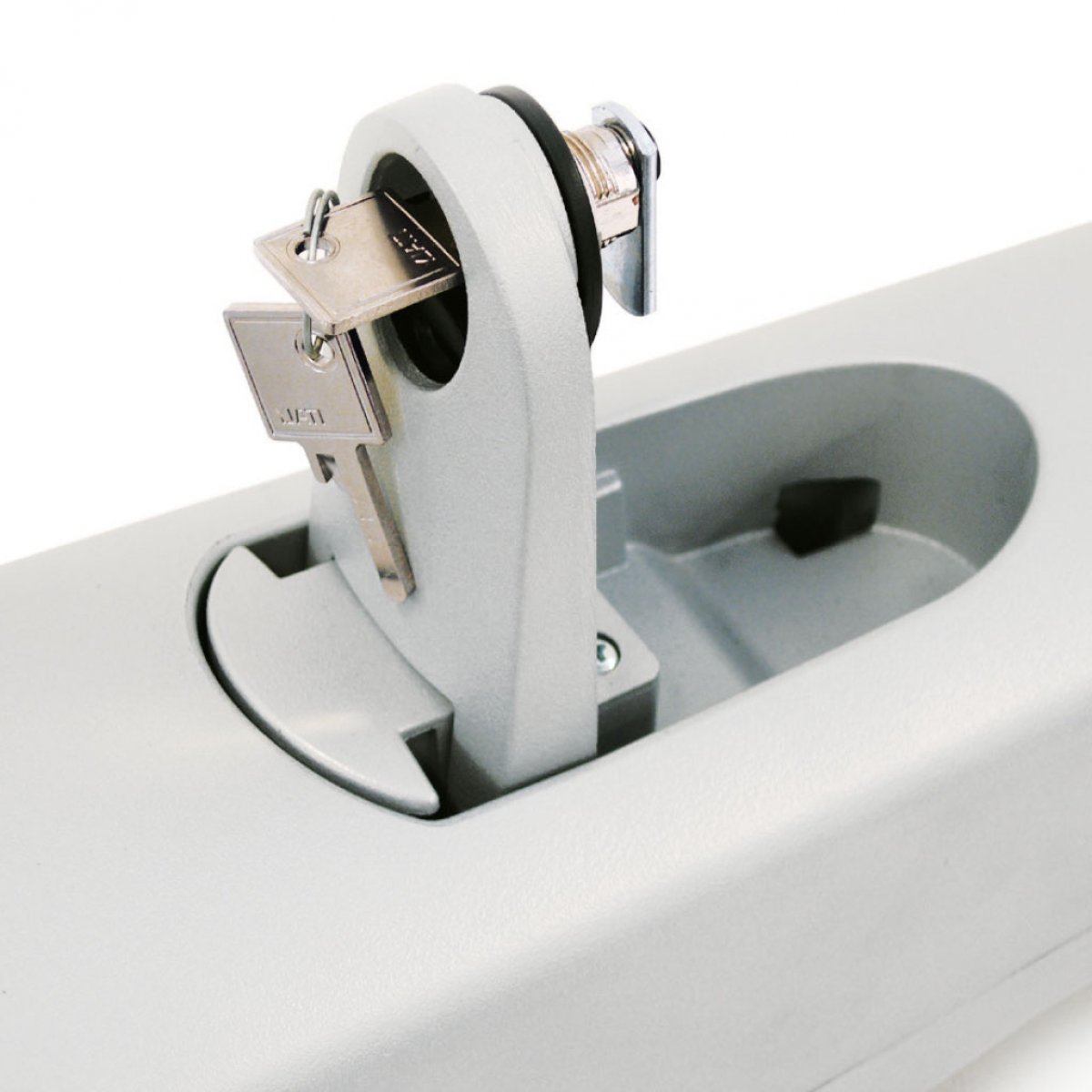

2 Stück Notentriegelungsschlüssel
1 Stück Motorsteuerung 230V im Gehäuse

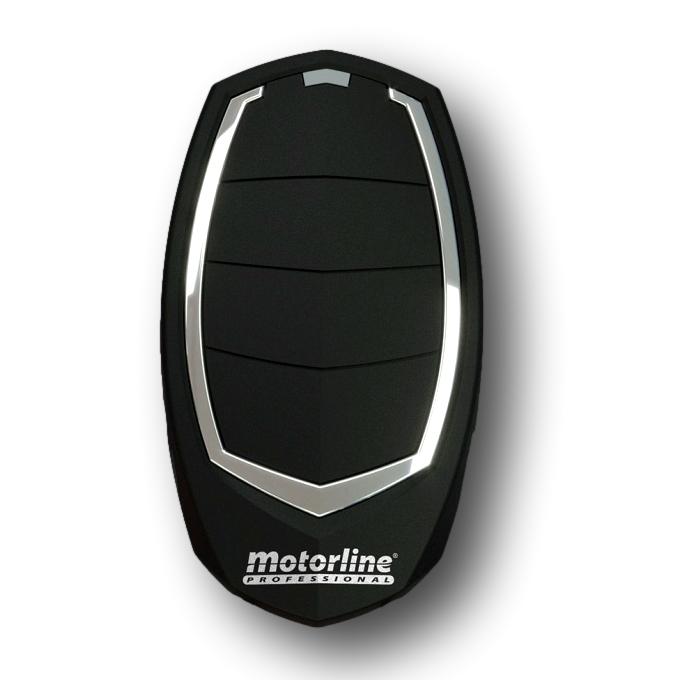

2 Stück Handsender 433 Mhz. rolling Code Typ: TX4
(Handsender im Konfigurator erweiterbar)
1 Stück Antennen 17cm - in der Steuerung

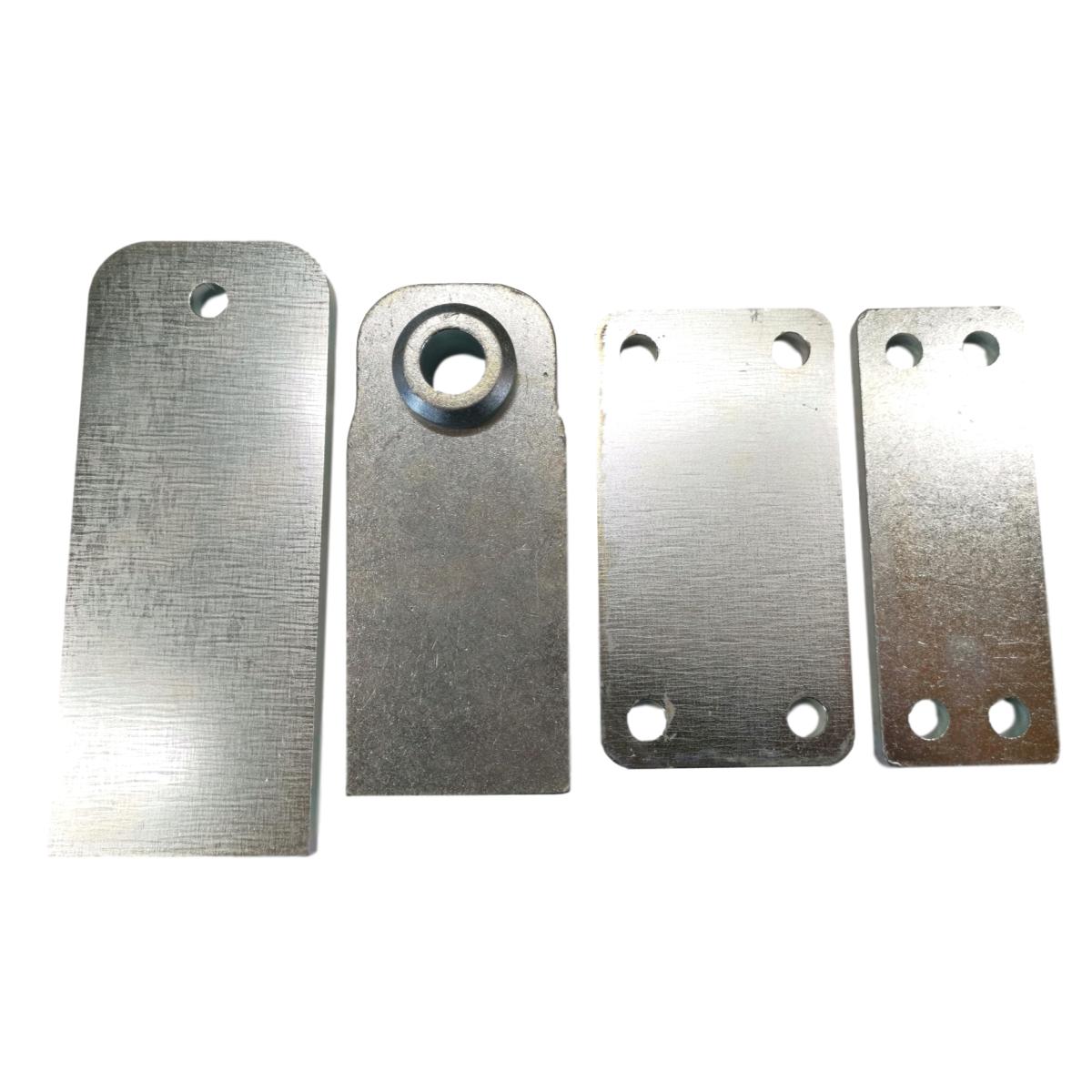

2 Stück Haltewinkel Stahl verzinkt - Säule (Winkel müssen verschweißt werden)
2 Stück Haltewinkel Stahl verzinkt - Tor (Winkel müssen verschweißt werden)
1 Stück Montageanleitung Deutsch

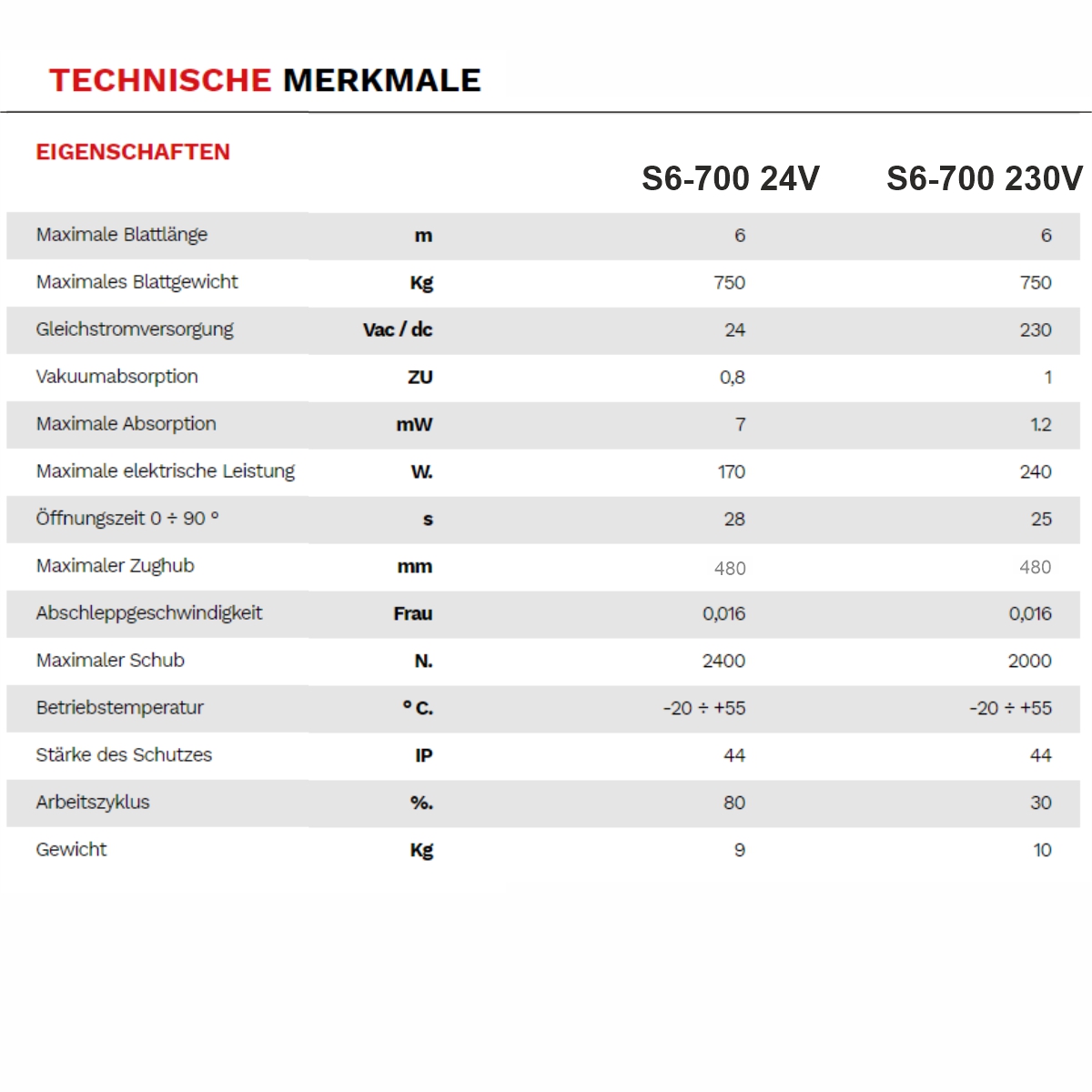

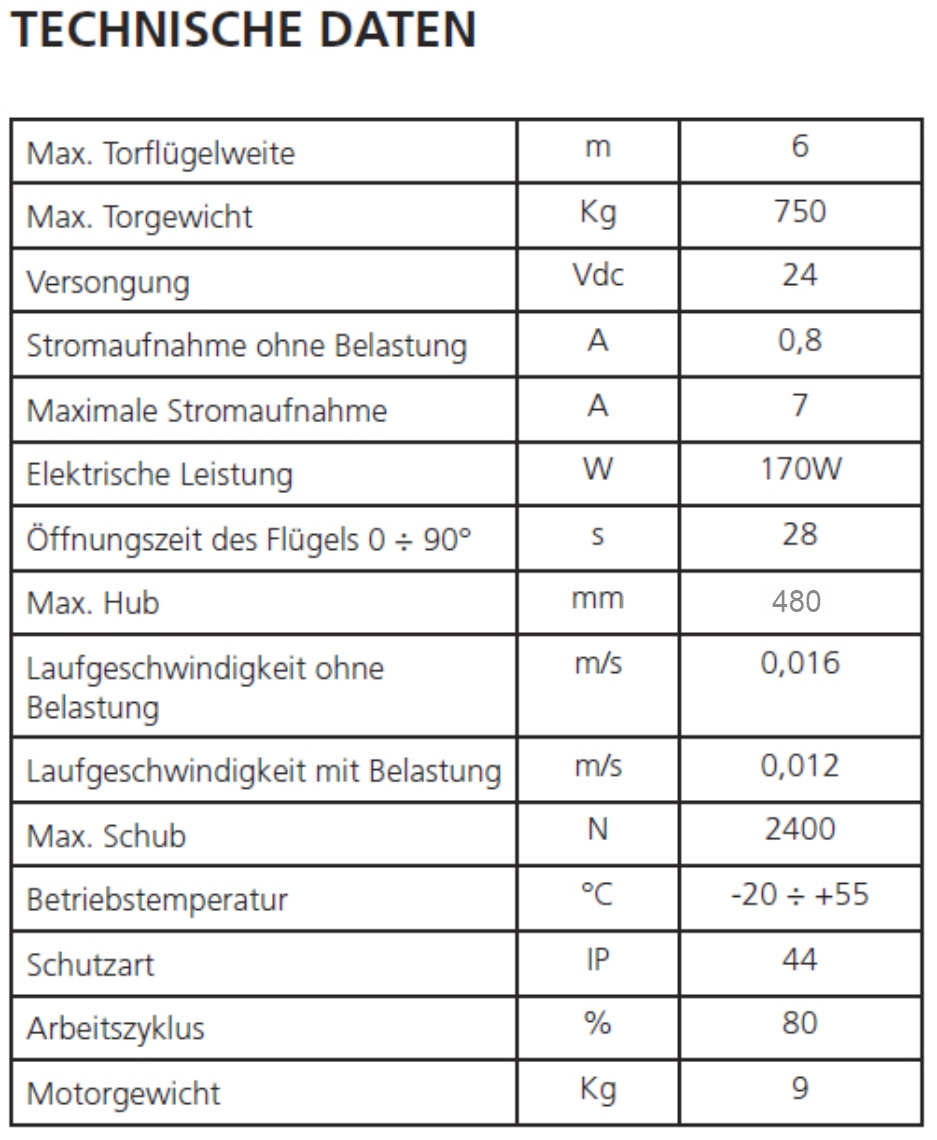

Technische Daten:

Betriebsspannung: 230V
Öffnungsgeschwindigkeit: ca. 25 Sek. (+Softlauf je nach Einstellung)
Zuleitung zur Motorsteuerung: 230V
Speicherplätze für Handsender: 170 Stück
Im Gehäuse der Steuerung ist der Trafo verbaut welcher die Betriebsspannung von 24V liefert.
Leistung: 240 WATT
max. Drehmoment: 2000N
Einschaltdauer: 30%
Nutzhub: 4800mm (ohne Endanschläge bis zu 540mm)
Quetschhutz: elektronische Drehmomentbegrenzung
max. Flügellänge: 6,0m - kleiner natürlich immer möglich !
max. Flügelgewicht: 750kg - weniger natürlich immer möglich !
Temperaturbereich: -20°C bis + 55°C

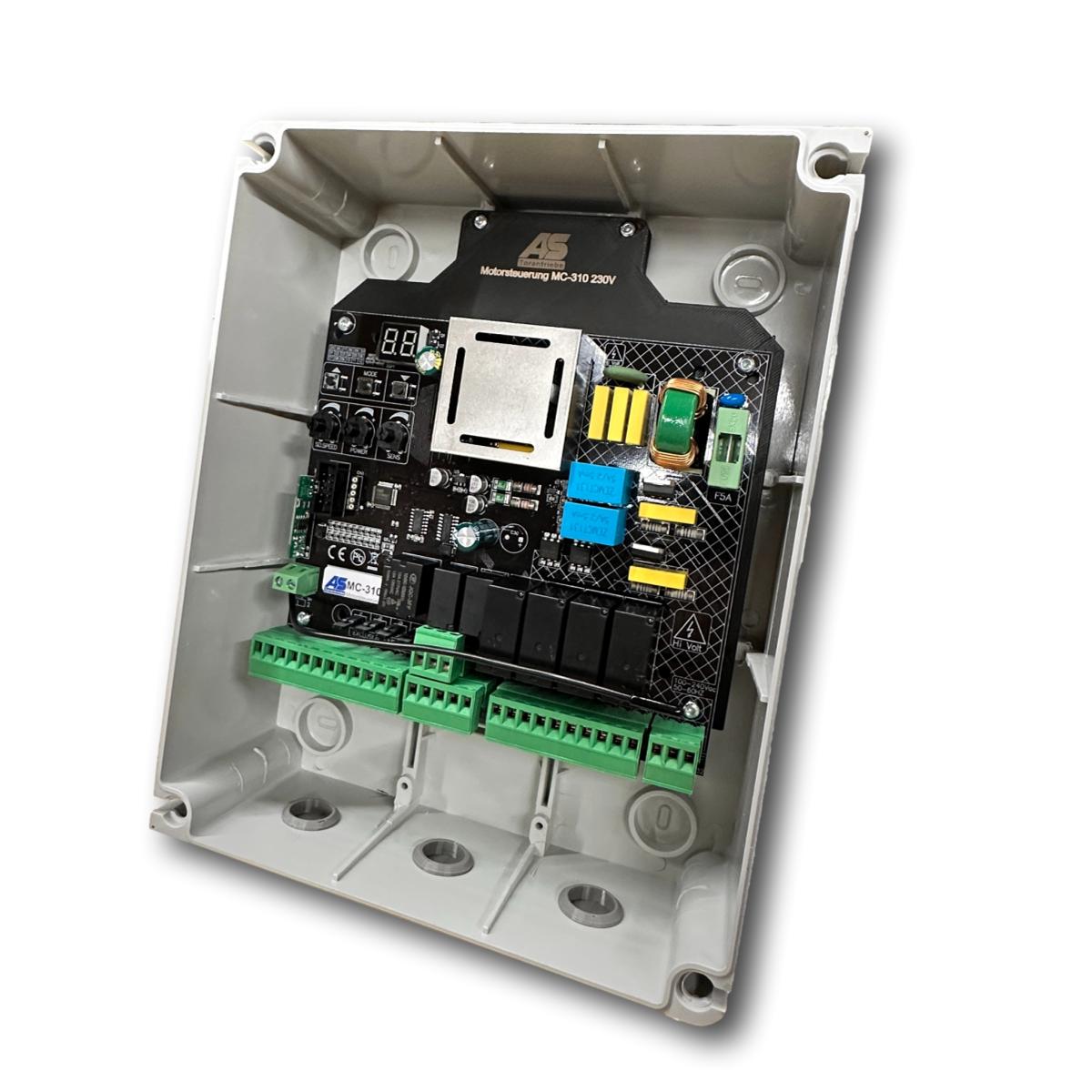

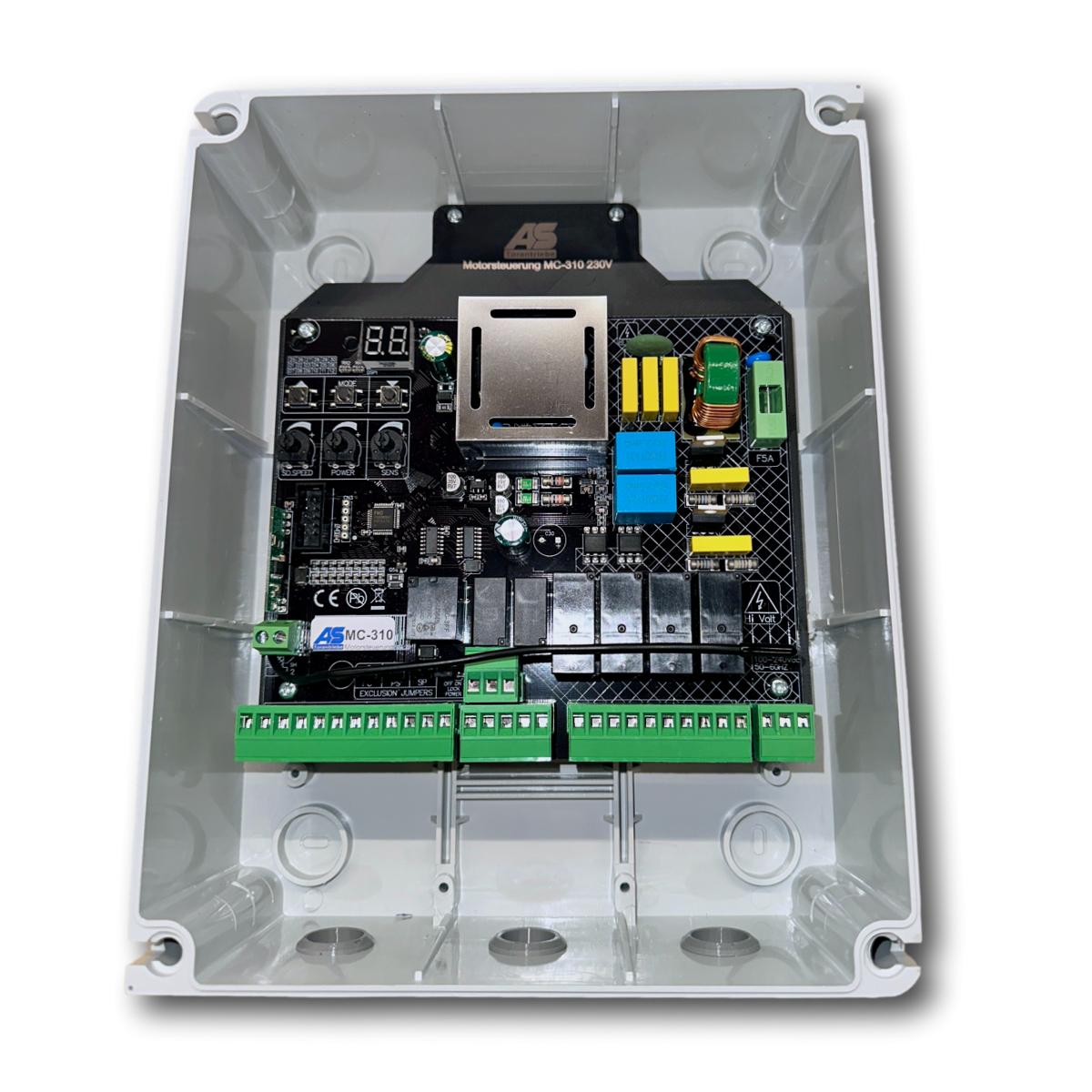

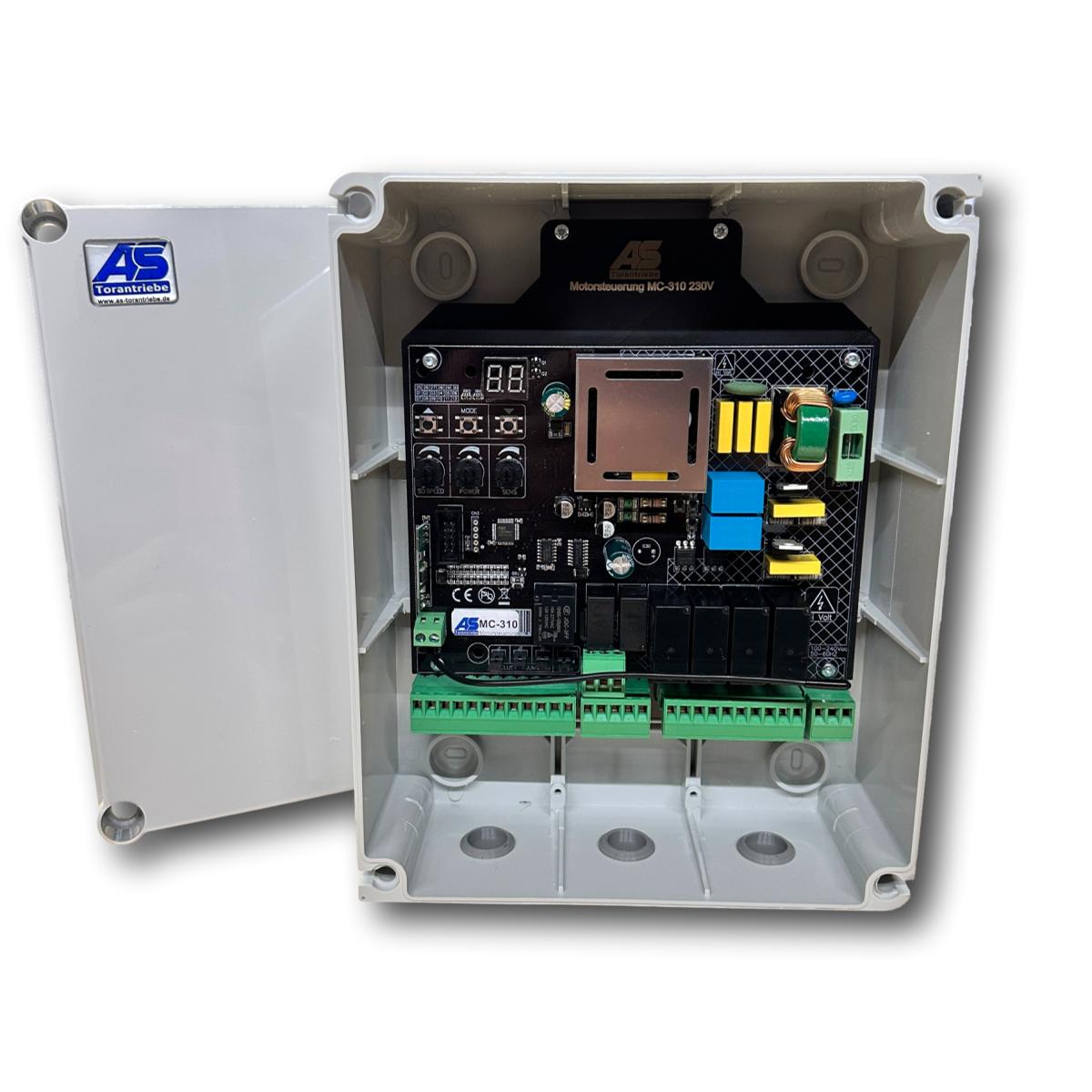

DIGITAL-Motorsteuerung AS-MC310

Die neue DIGITAL-Motorsteuerung AS-MC310 - geeignet für 1 und 2-flügelige Drehtorantriebe 230V DC.

Die Motorsteuerung AS-MC310 führt auf druck einer Taste einen automatische Lernlauf aus bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.
- Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
- automatischer Zulauf bis zu 99 Sekunden einstellbar
- Entlastung in der Endlage einstellbar
- Entlastung Elektroschloss einstellbar
- Softstart einstellbar
- Elektronische Endschalter oder mechanische Toranschläge einstellbar
- Leistung im Softlauf einstellbar
- 250 Speicherplätze für Handsender und Funkcodesender
- Start Eingänge für Taster / Schlüsseltaster / Relais N.O.
- Start Fußgängerfunktion ( nur ein Flügel öffnet und schließt
- Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
- Stop Anschluss für Not-Aus Taster
- Endschalteranschlüsse für Motor 1 und Motor 2
- Ausgang 24V für Lichtschranken und weitere optionale Geräte
- Ausgang 230V für Blinkleuchten
- Ausgang 12V für das Elektoschloss
- Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

- Spannungsversorgung AC: 230V
- maximaler Blinkleuchtenausgang 1A
- Betriebstemperatur: -15 °C bis +60 °C
- Maße Gehäuse: 300x230x130mm
- Gehäusedeckel mit Dichtlippe

AS-SD1 WIFI App-Steuerung (optional im Konfigurator)

Das im Konfigurator wählbare WIFI-Modul SD1 wird auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuja App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).


Über die Tuja-App können folgende Befehle gegeben werden:
- Start (beide Tore)
- Fußgängerfunktion
- STOP
- definiert AUF
- definiert ZU

Hier finden Sie weiteres passendes Zubehör zu der Motorsteuerung:

- Handsender FALK 433Mhz.

- Handsender TX4 433 Mhz. schwarz

- Handsender TX4 433 Mhz. weiss

- Handsender B12 433Mhz.

- Stabantenne mit 2,0m Koaxleitung (erhöht die Funkreichweite)

- AS-SD1 WIFI Modul App-Steuerung

- MCONNECT App-Steuerung Motorline

- LED-Blinkleuchte MP-205

- LED-Blinkleuchte MP-210 Multispannung

- Schlüsseltaster SCMV150 2-Kanal

- Funkcodesender CS

- Funkcodesender RT-37

- Reflektorlichtschranke MFE

- Einweglichtschranke MF-30

- Einweglichtschranke IR-30

- Elektroschloss V06 für einflügelige Toranlagen

- Elektroschloss V06 für zweiflügelige Toranlagen
