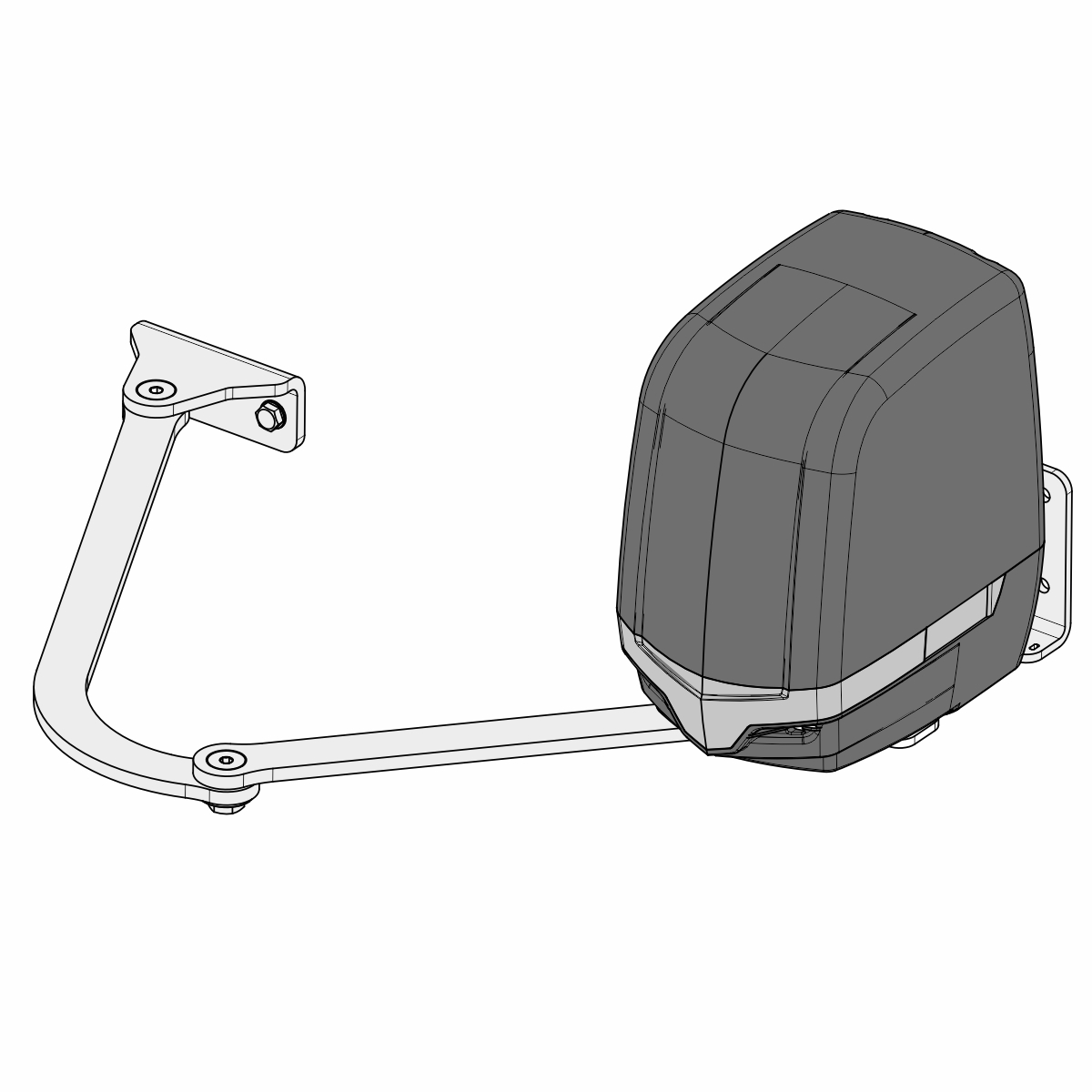

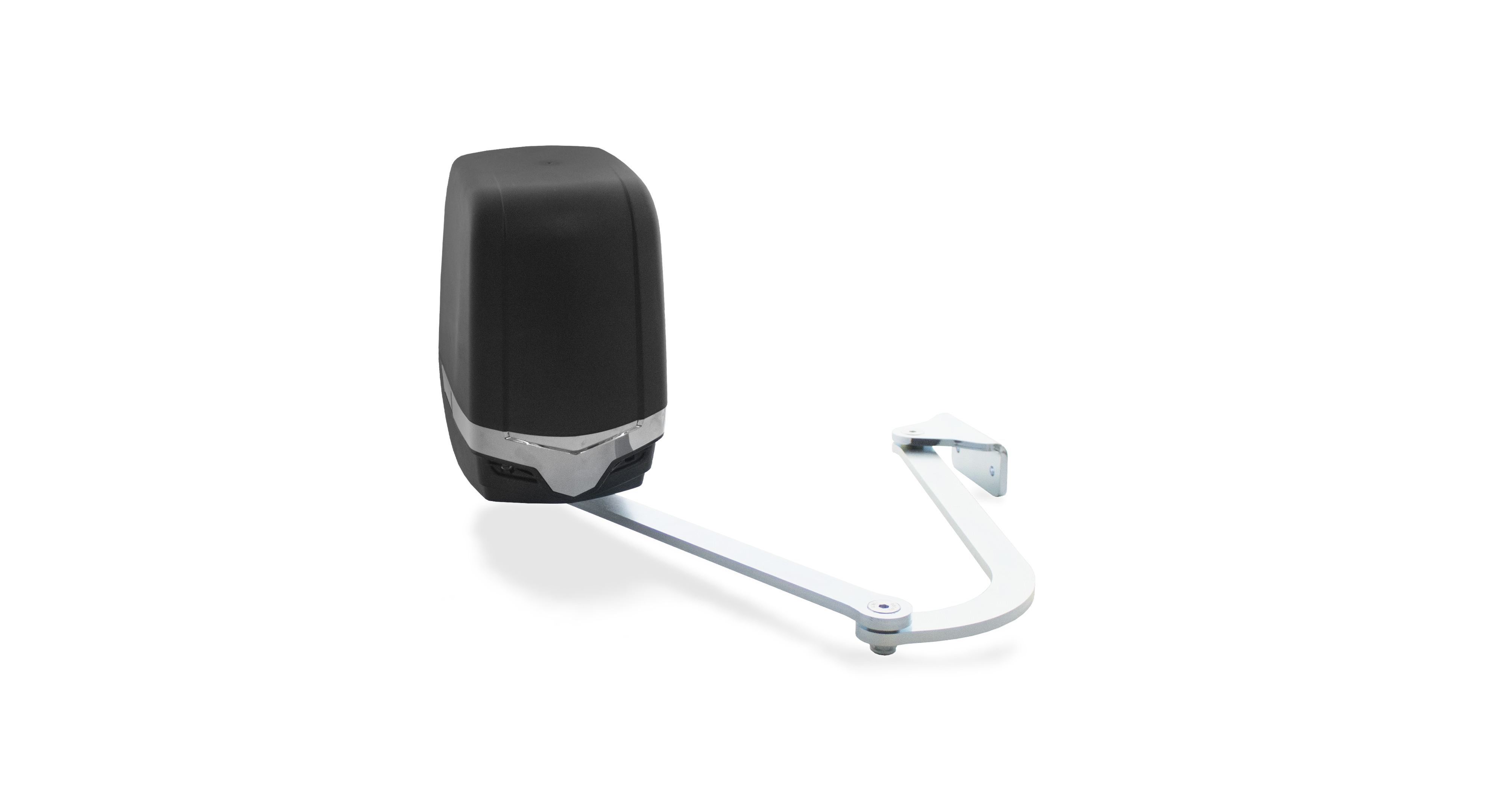

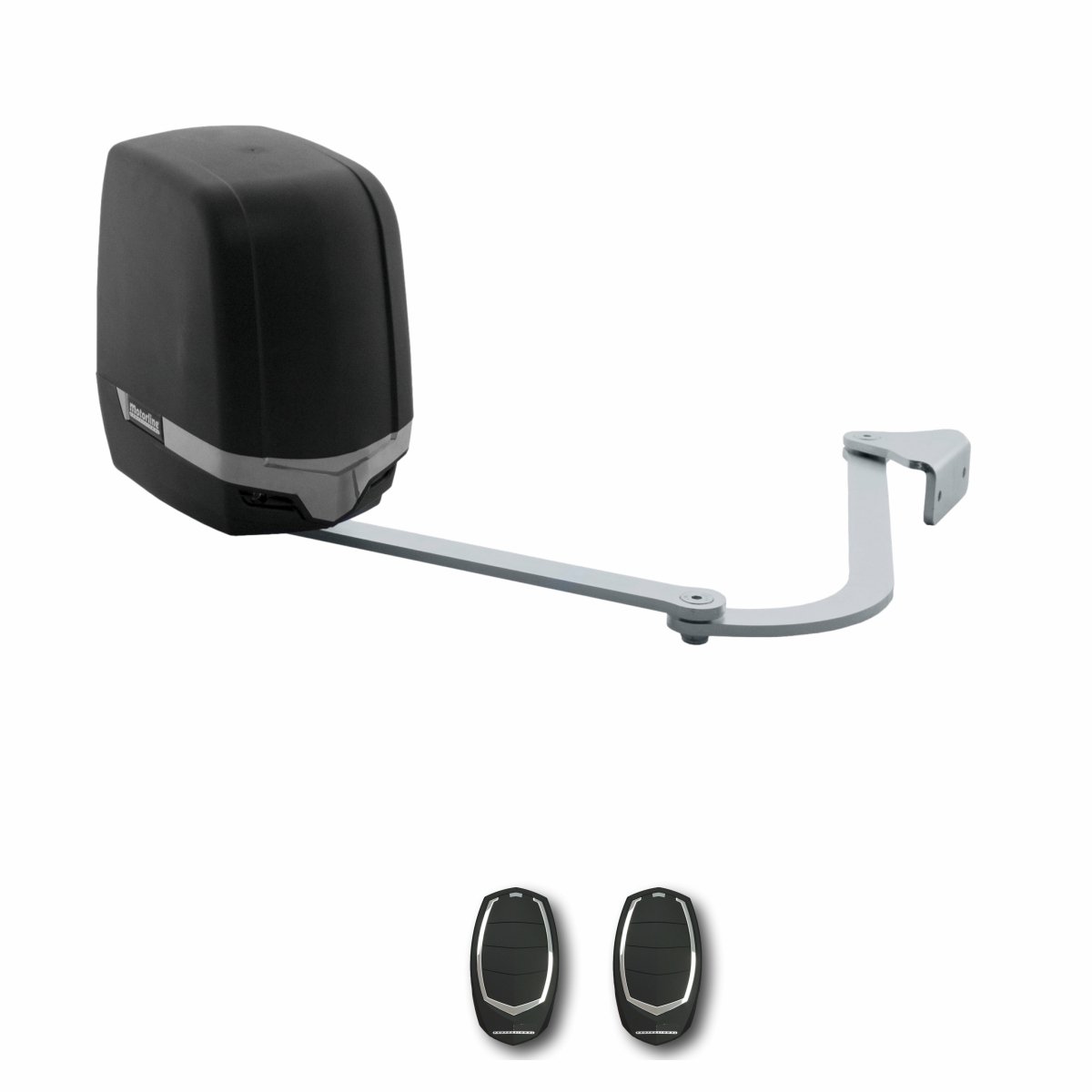

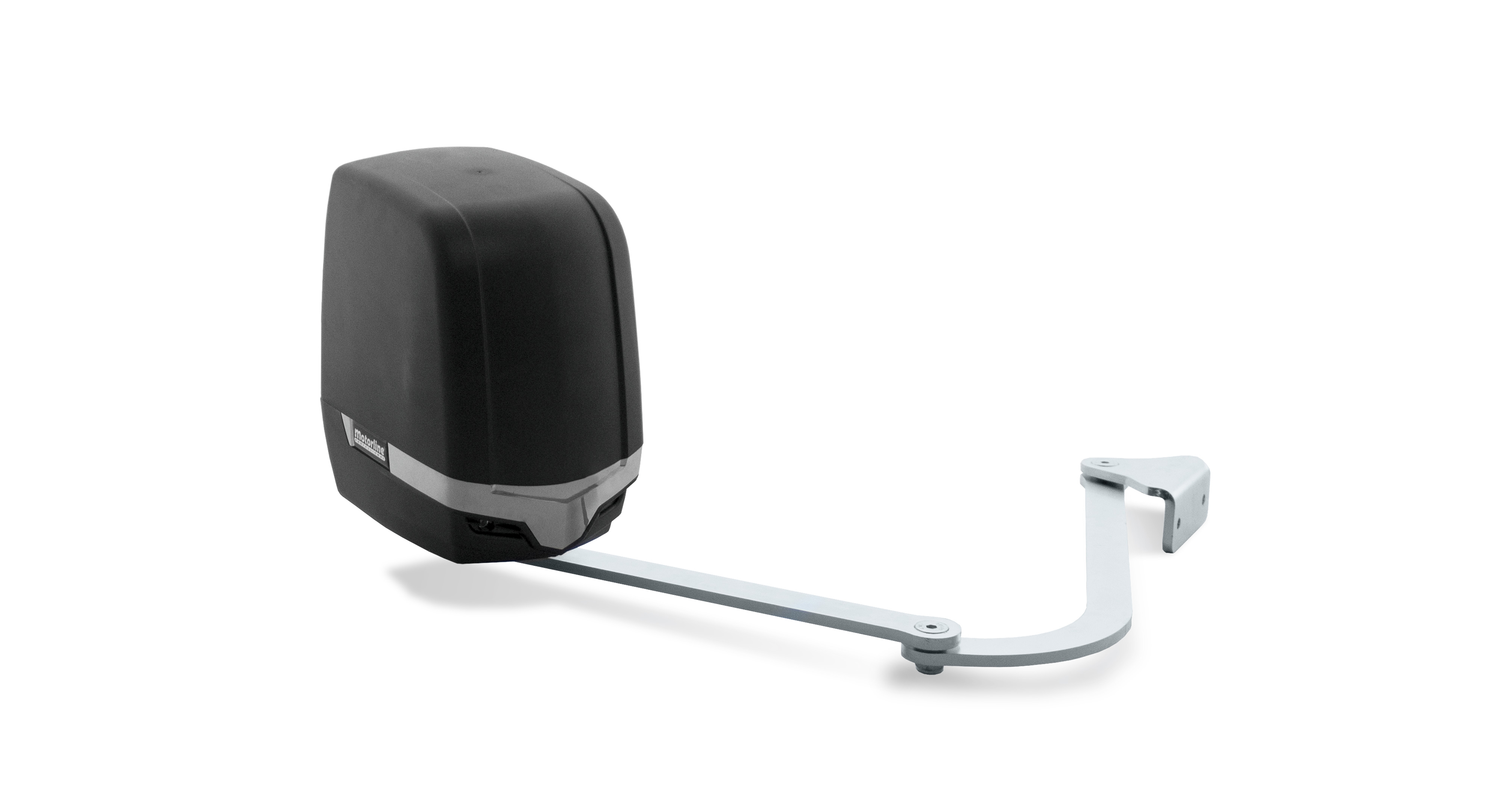

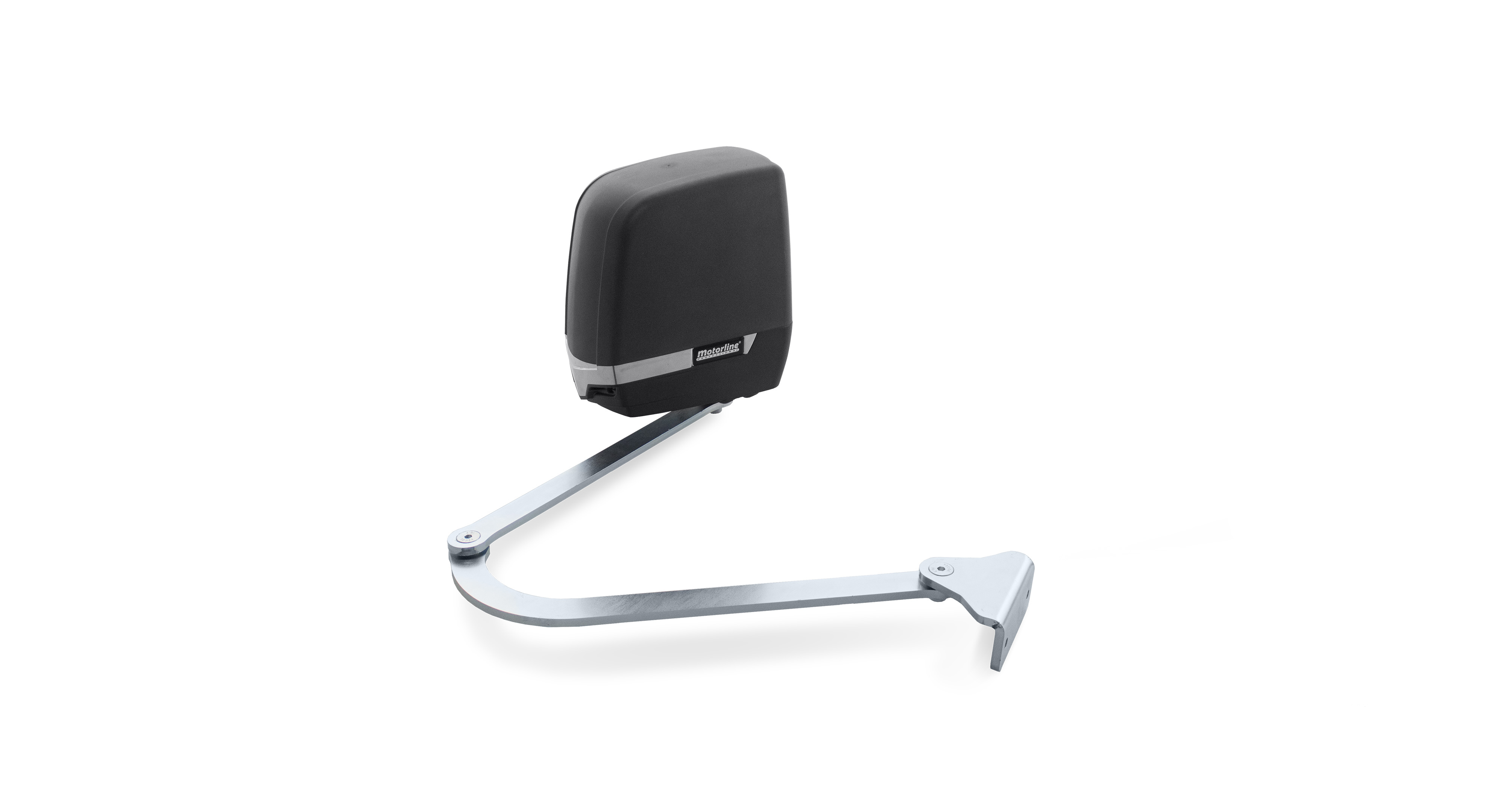

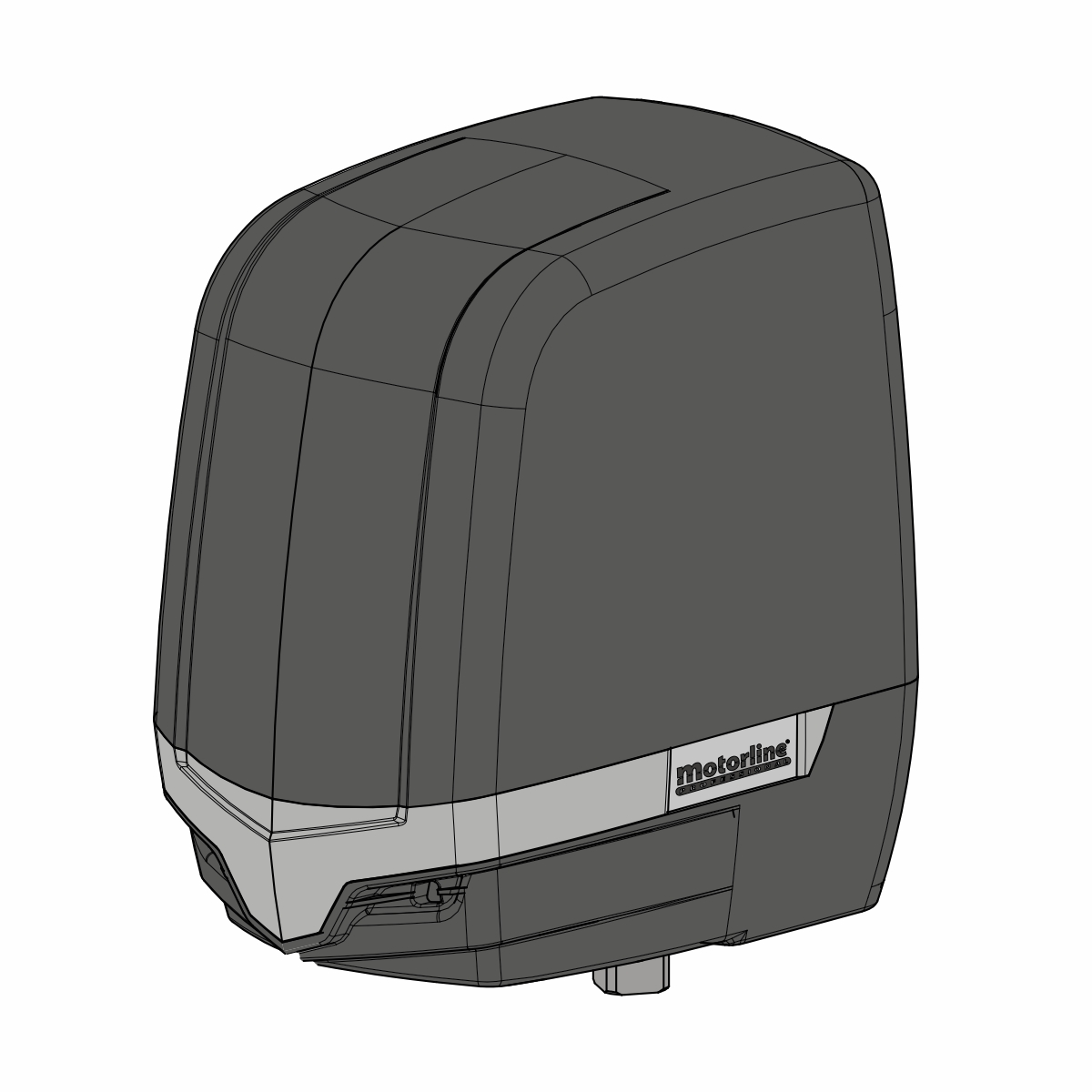

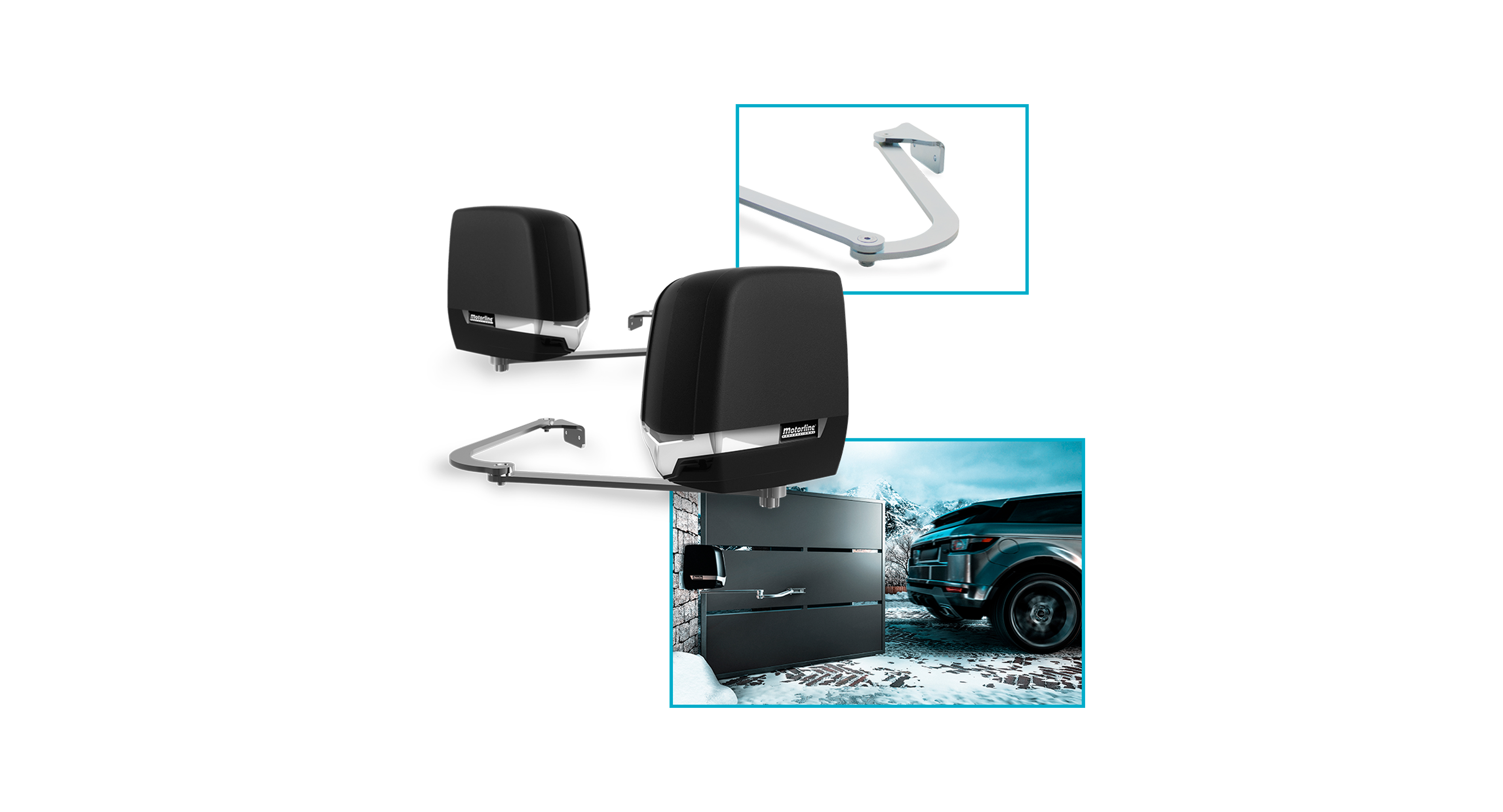

Drehtorantrieb TC-25 Gelenkarm 1-flügelig mit Endschalter AUF/ZU

Drehtorantrieb-Gelenkarm Torantrieb TC-25 für einflügelige Tore bis 2,5m und 250kg geeignet.

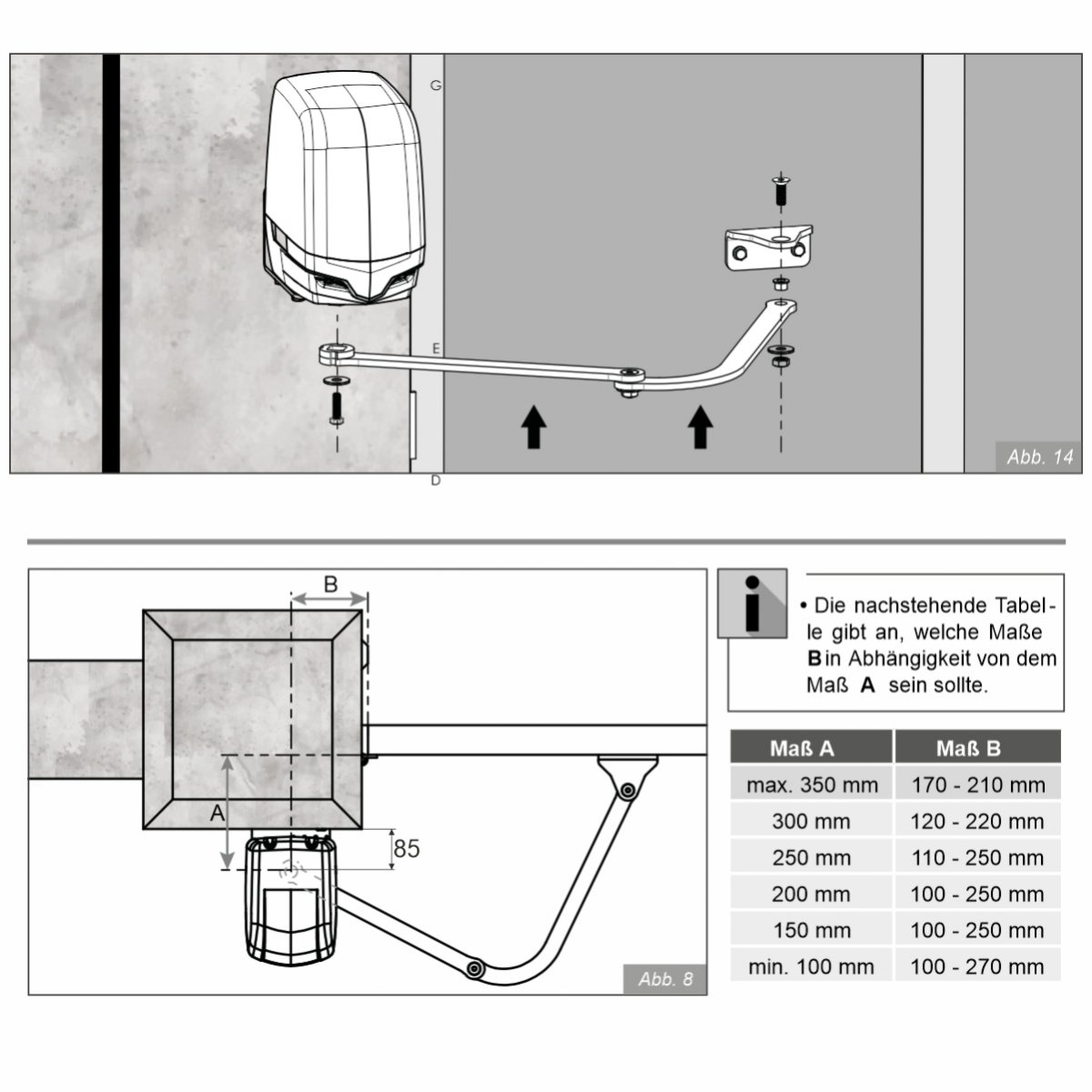

Der Drehtorantrieb TC-25 ist ein sehr robuster, schneller Gelenkarmantrieb welcher einfach zu montieren ist. Der TC-25 besitzt einstellbare Endschalter für AUF und ZU. Durch die stabile Bauart eignet sich der Antrieb auch für Tore mit geschlossener Torfüllung.

- Endschalter AUF und ZU im Antrieb einstellbar
- vollautomatische DIGITAL-Motorsteuerung MC-62
- optional App-Steuerung vom Smartphone (MCONNECT)

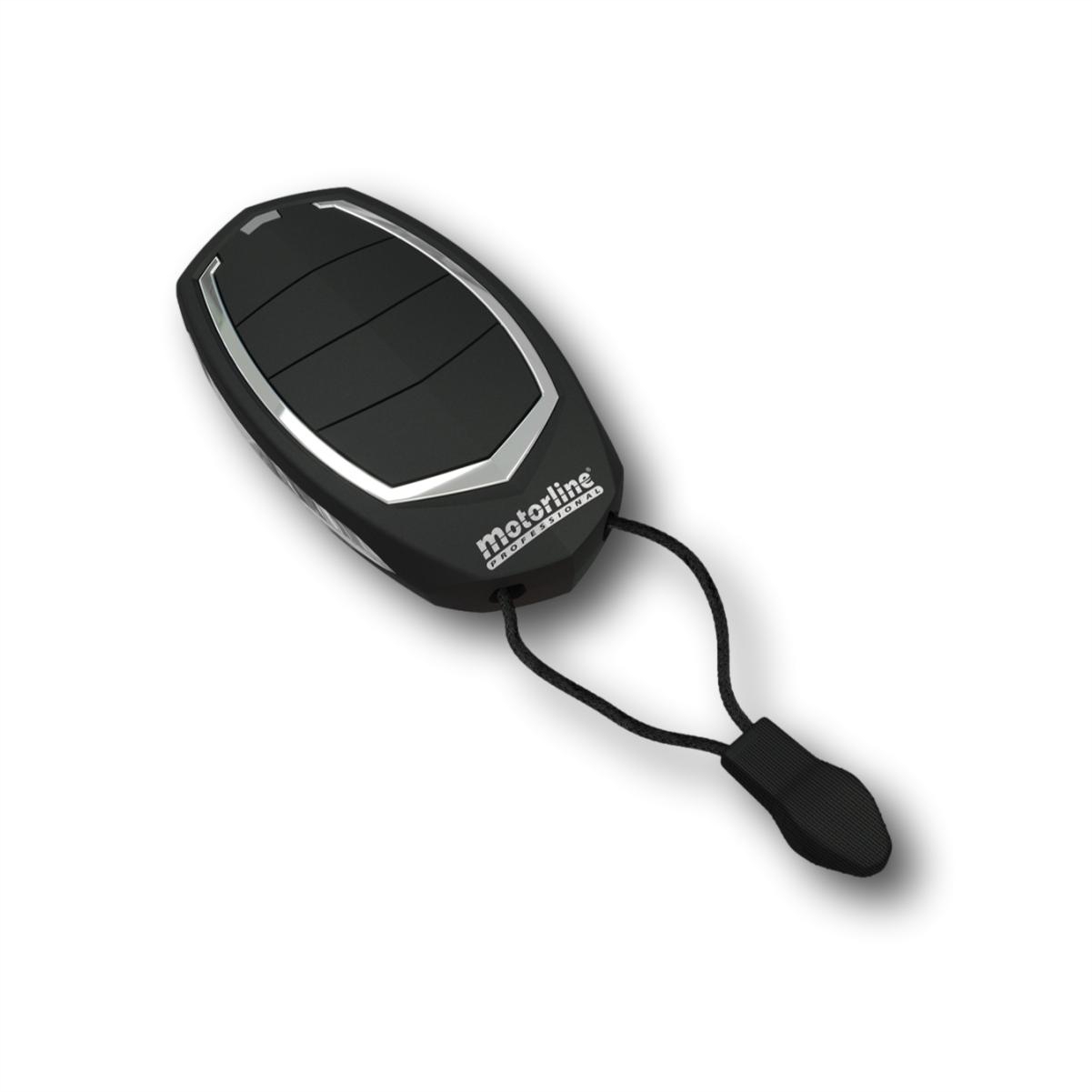

- bis zu 100 Speicherplätze für Handsender
- Gelenkarme Stahl verzinkt (sehr stabile Ausführung)

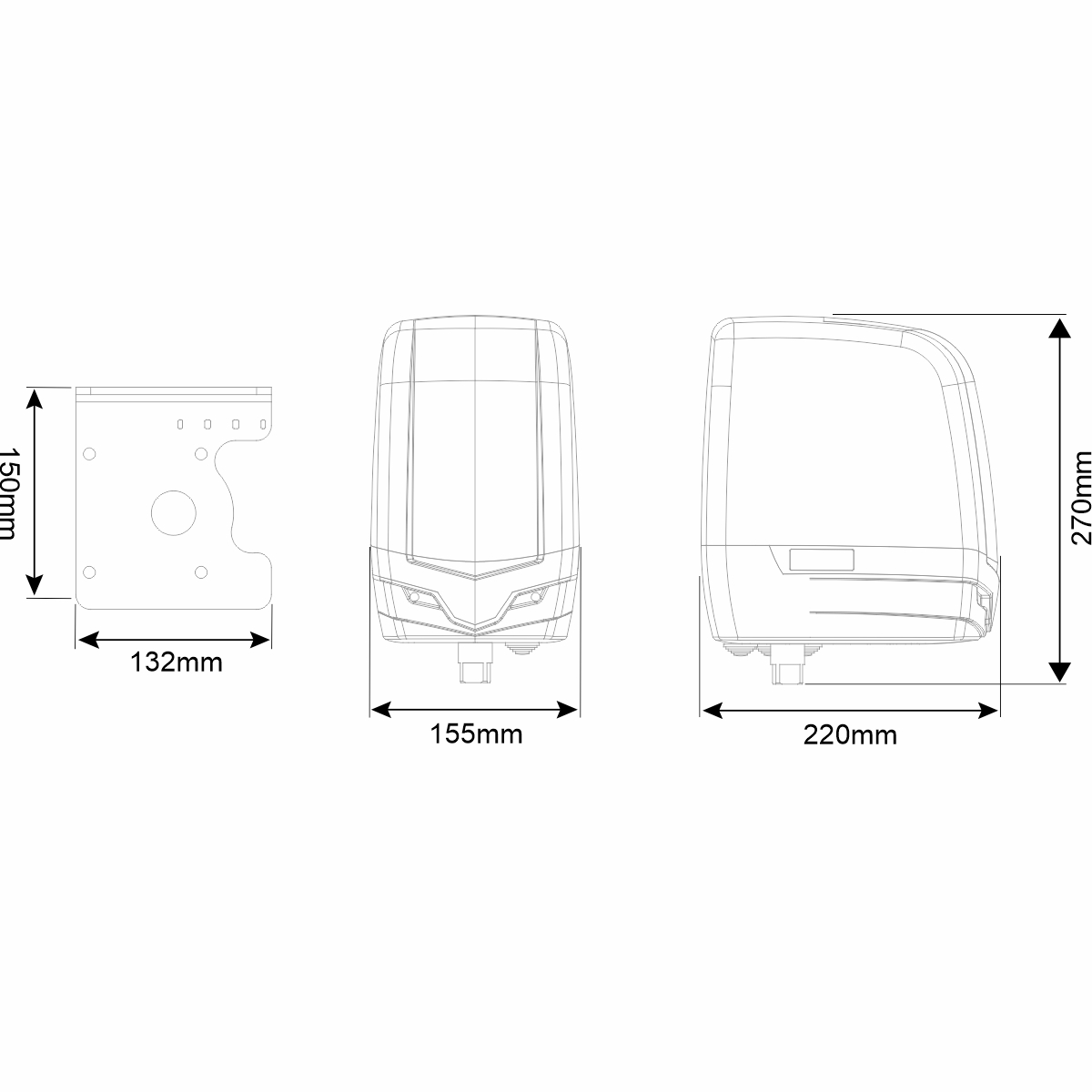

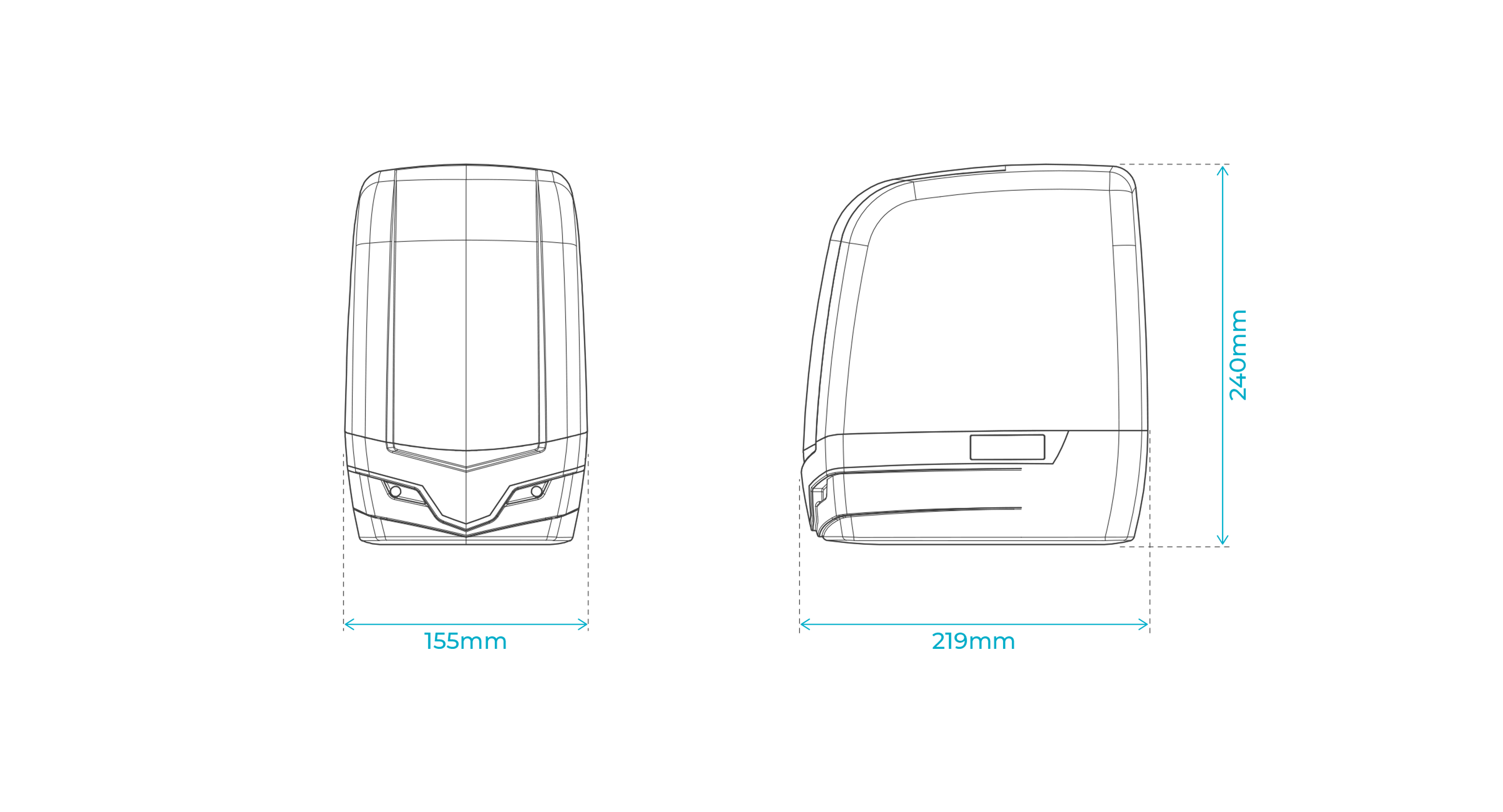

Technische Daten:

Zuleitung zur Motorsteuerung: 230V
Betriebsspannung: 24V
Öffnungsgeschwindigkeit: ca. 20 Sekunden (je nach eingestelltem Softlauf am Ende der Torbewegung)
Zuleitung zur Motorsteuerung: 230V
Speicherplätze für Handsender: 100 Stück
Im Gehäuse der Steuerung ist der Trafo verbaut welcher die Betriebsspannung von 24V liefert.
Leistung: 200WATT
Quetschhutz: elektronische Drehmomentbegrenzung
Temperaturbereich: -25°C bis + 55°C

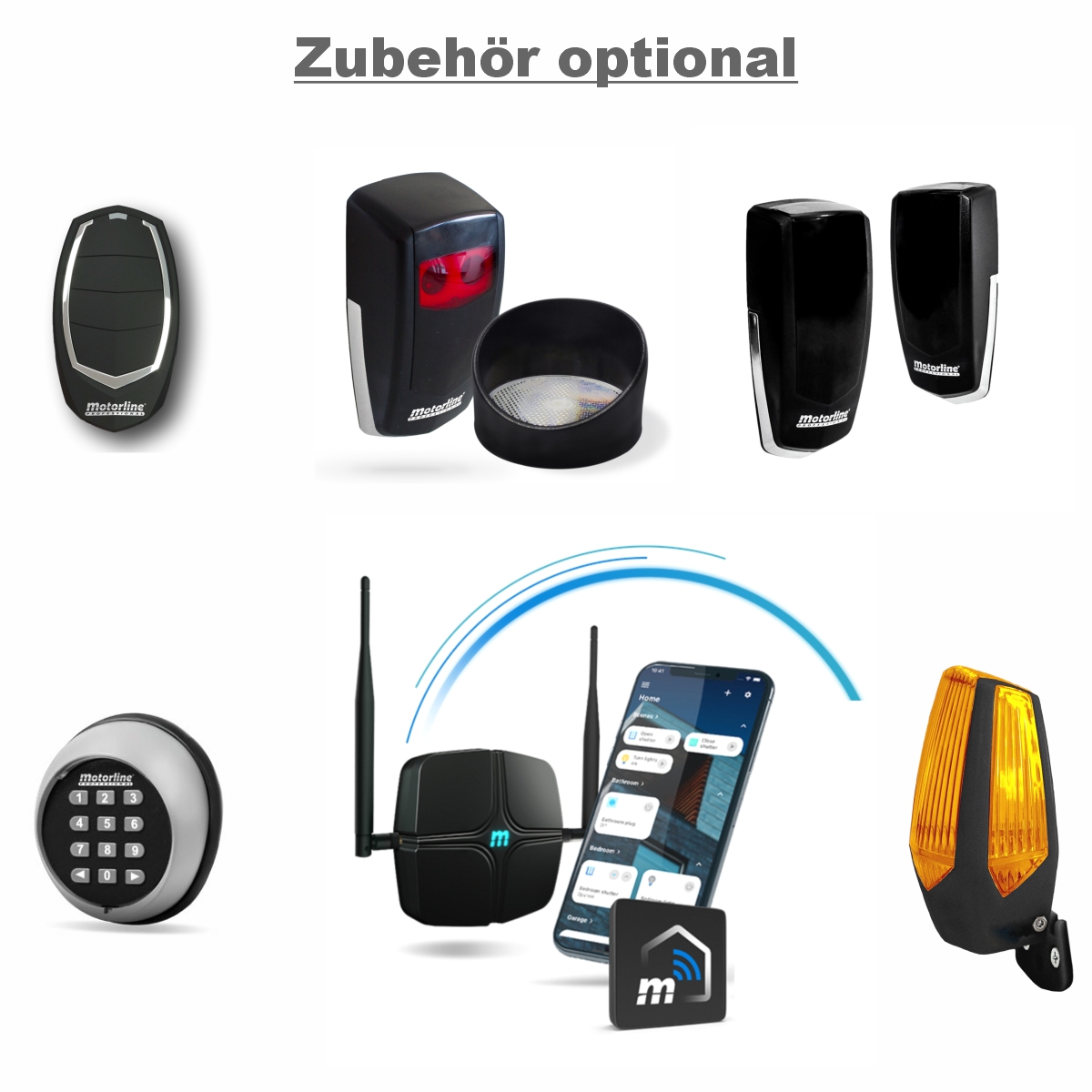

Das Zubehör zu diesem Artikel kann nach Ihren Anforderungen konfiguriert und bestellt werden. Wählen Sie mögliche Optionen über unseren Konfigurator oben aus, in dem Sie auf den Button Jetzt konfigurieren klicken!

Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum.

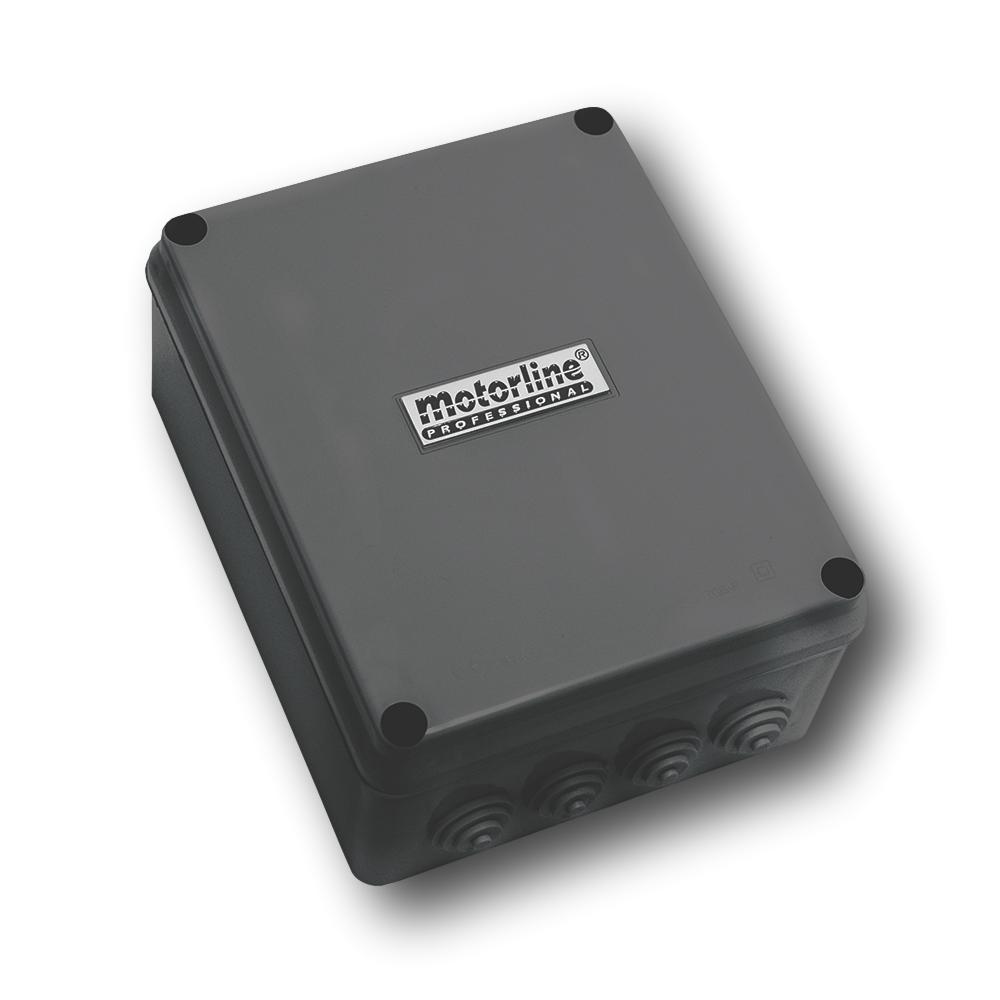

Informationen zur DIGITAL-Motorsteuerung MC62 Version 2023

Motorsteuerung MC62 der neusten Generation mit zahlreichen Einstellmöglichkeiten.


00:14 – Handsender zum vollständigen Öffnen hinzufügen
00:44 – Handsender für Fußgängeröffnung hinzufügen
01:18 – Löschen von Handsender zum vollständigen Öffnen
01:50 – Löschen von Handsender für Fußgängeröffnung
02:26 – Alle Handsender löschen
02:52 – P0-MA: Programmierung
03:51 – P0-MO: Motore
05:01 – P1-dA: Verlangsamung beim Öffnen von Flügel 1
05:48 – P1-dF: Verlangsamung beim Schließen von Flügel 1
06:00 – P1-bA: Verlangsamung beim Öffnen von Flügel 2
06:11 – P1-bF: Verlangsamung beim Schließen von Flügel 2
06:36 – P2-FO: Einstellen der Stärke
07:26 – P2-FS: Einstellen der Empfindlichkeit
08:06 – P3: Kurszeit der Fussgänger
08:56 – P4-AF: Gesamt Pausenzeit beim Schließen
09:55 – P4-AP: Pausenzeit beim Schließen des Fußgängers
10:33 – P4-Ac: Torverzögerung beim Schließen
11:07 – P4-Ao: Türverzögerung beim Öffnen
11:37 – P5-LE: Aktivierung des Sicherheitseingang
12:16 – P5-HC: Öffnen/Schliessen
12:39 – P5-HL: Verhalten des Tor
13:45 – P5-Lc: Aktivierung des Eingang LC1
14:13 – P6-LA: Aktivierung des Sicherheitseingang
14:57 – P6-HC: Öffnen/Schliessen
15:23 – P6-HL: Verhalten des Tor
16:49 – P6-Lc: Aktivierung des Eingang LC2
17:17 – P7-01: Schritt-für-Schritt-Modus
18:13 – P7-00: Automatischer Modus
18:35 – P7-02: Kondominium-Modus
19:12 – P8-00: Intermittierender Ausgang
19:53 – P8-01: Kontinuierlicher Ausgang
20:11 – P8-02: Dauerlicht
20:52 – P9: Programmierung aus der Ferne
21:57 – E0-HP: Tod Mann
22:52 – E0_PL: Tasten Modus
24:15 – E0-LS: Funktion des eingang LS
24:56 – E1: Soft Start
25:40 – E2: Dauerlicht
26:33 – E3: Follow Me
27:48 – E4: Anpassung der Kurszeit
28:58 – E5-Eb: Elektronische Bremse
29:49 – E5-El: Türschloss
30:36 – E5-Po: Öffnungsschlag
31:13 – E5-Pc: Schließanschlag
31:48 – E5-Pr: Blockierung der Motoren
32:30 – E6: Geschwindigkeit der Verlangsamung
33:40 – E7: Manöverzähler
34:26 – E8: Reset Werkseinstellwerte
35:18 – E9-00: Dauerlicht
36:06 – E9-01: Blinklicht

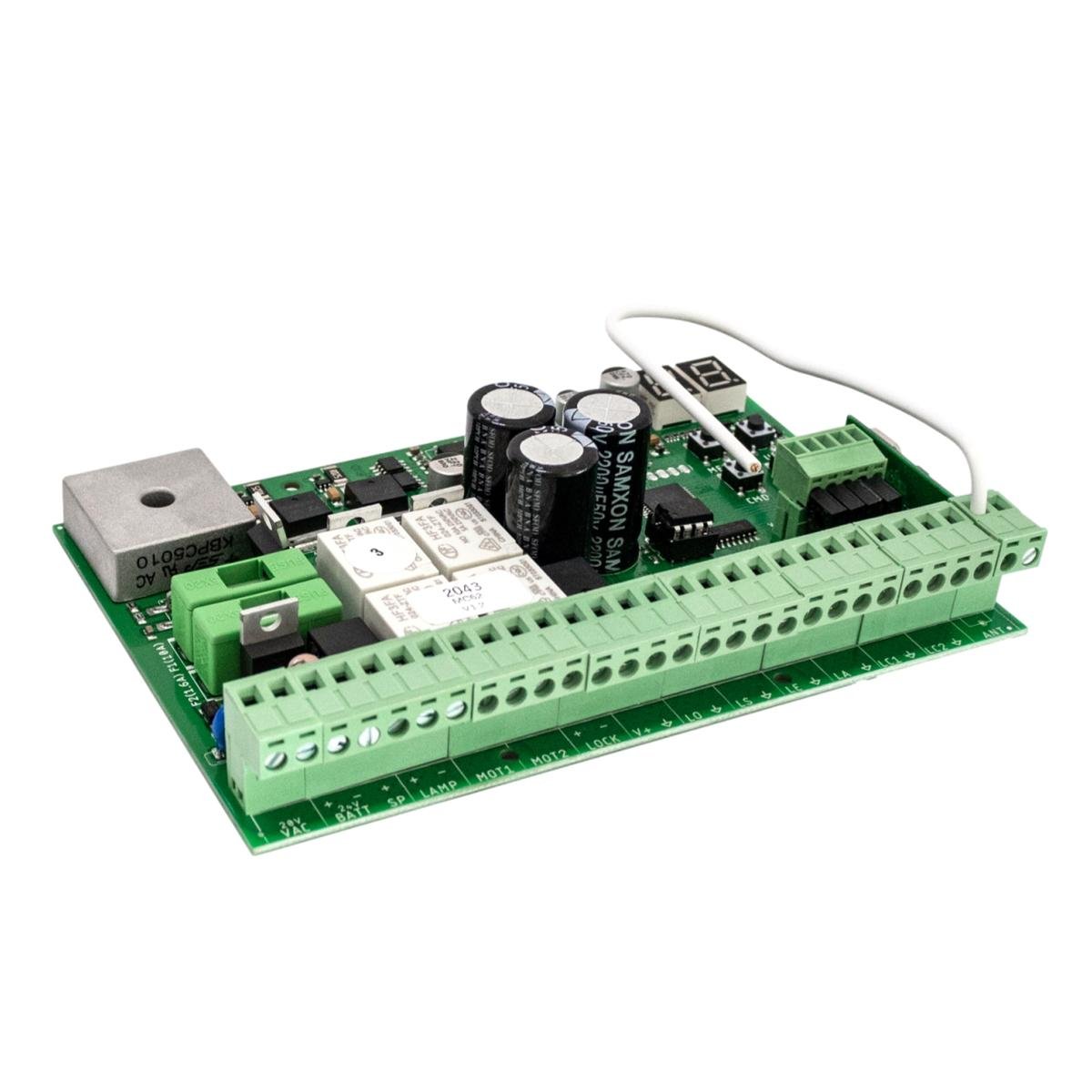

Anschlüsse auf der Motorsteuerung MC-62

Ausgang 24Vdc 4W für Blinklampe
Ausgang 24Vdc für Motor 1 (max 120W)
Ausgang 24Vdc für Motor 2 (max 120W)
Ausgang 12/24Vdc für Elektroschloss (max 12W)
Ausgang 24Vdc für Zubehör (max 8W) (z.B. Lichtschranken)
Eingang Start (n.o.) für Taster / Schlüsseltaster
Eingang Lichtschranke (n.c.) Lichtschranke vor dem Tor
Eingang Lichtschranke (n.c.) Lichtschranke Hofbereich
Eingang (n.c.) für Kontaktleisten
Eingang (n.c.) für Kontaktleisten
Eingang Antenne

Status-LED´s auf der Motorsteuerung MC62

LS • LED leuchtet, wenn die Fußgängertaste aktiv ist
LO • LED leuchtet, wenn die Taste Total aktiv ist
LE • LED leuchtet, wenn Lichtschranken aktiv sind oder der LE Stromkreis geschlossen ist
LA • LED leuchtet, wenn Lichtschranken aktiv sind oder der LA Stromkreis geschlossen ist
LC1 • LED leuchtet, wenn der LC1 Stromkreis geschlossen ist (Anti Quetsch Lichtschranken)
LC2 • LED leuchtet, wenn der LC2 Stromkreis geschlossen ist (Anti Quetsch Lichtschranken)
BT • LED leuchtet, wenn die Batterie verkehrt herum angeschlossen ist
VDD • LED leuchtet, wenn die Steueung mit Strom versorgt wird

App Steuerung per MCONNECT (im Konfigurator wählbar):

Die neuste Version der App-Steuerung MCONNECT ist hier kombinierbar. Die einfache Montage welche z.B. im Haus oder in der Garage erfolgen kann erleichtert den Betrieb der Anlage sehr. Die MCONNECT sendet ein Funksignal zur Motorsteuerung wenn ein Start-Signal in der App des Smartphone gegeben wird.
