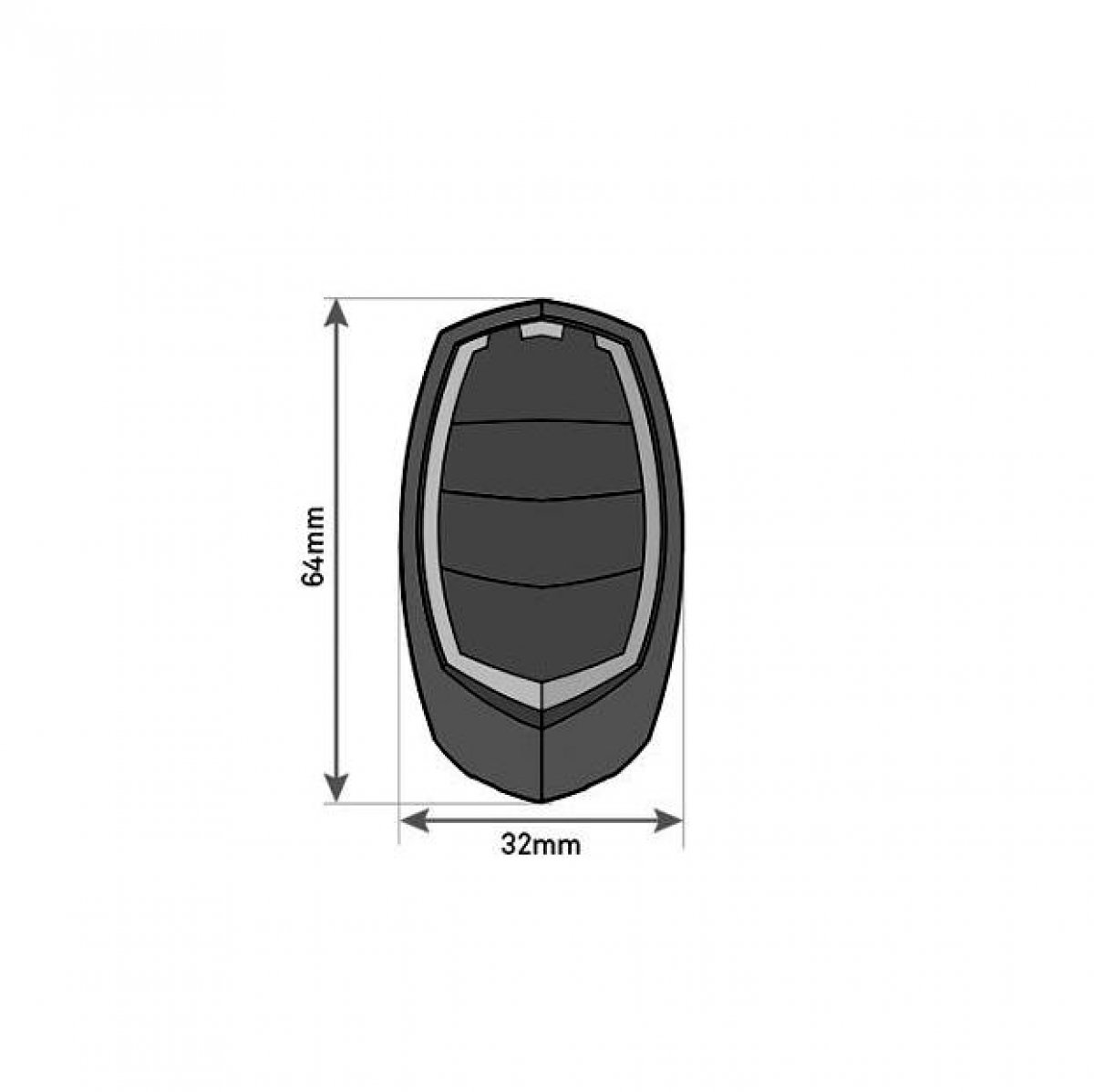

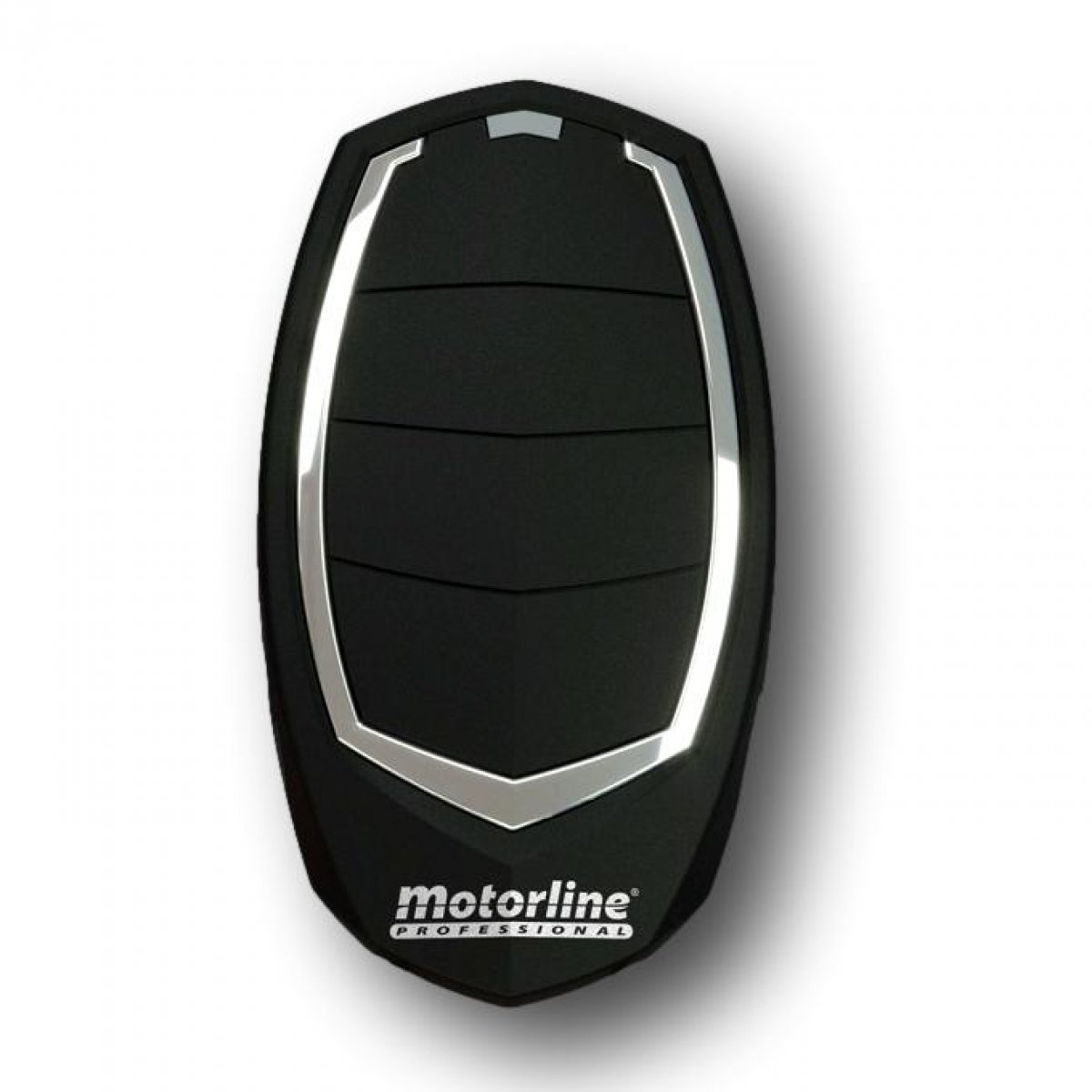

LUMO Handsender
SCHRITT
1
VON
7
  • Bitte wählen Sie:

    • Wählen Sie hier die Stückzahl der Handsender.

Stabantenne mit 2,0m Zuleitung
SCHRITT
2
VON
7
  • Bitte wählen Sie:

    • Mit der optionalen Stabantenne (mit 2,0m Koaxleitung) wird die Funkreichweite der Anlage erhöht.

AS-SD1 Tuya WIFI Modul
SCHRITT
3
VON
7
  • Bitte wählen Sie:

    • Wählen Sie hier ob Sie die AS-SD1 WIFI Tuya App-Steuerung wünschen.
    Hiermit kann die Anlage per Smartphone von überall aus geöffnet werden.
    GEO-Lokalisierung mit automatischer Toröffnung!

Funkcodesender RT-20 wireless (Batteriebetrieben)
SCHRITT
4
VON
7
  • Bitte wählen Sie:

    • Mit dem batteriebetriebenen Funkcodesender "RT-20" lässt sich die Toranlage per Zahlenkombination öffnen. Der Funkcodesender ist Batteriebetrieben und benötigt keine Leitung. Batterie-Lebensdauer ca. 2-3 Jahre. Der Funkcodesender verfügt über ein beleuchtetes Tastenfeld.

Einweg oder Reflektorlichtschranke
SCHRITT
5
VON
7
  • Bitte wählen Sie:

    • Info - Toranlagen in Deutschland müssen nach aktueller EN-Norm mit einer Lichtschranke ausgestattet sein. Die Einweglichtschranke besteht aus Sender und Empfänger welche beide mit einer Leitung angeschlossen werden müssen. Bei der Reflektorlichtschranke ist keine Leitung über die Hofeinfahrt notwendig.

Schlüsseltaster 2-fach
SCHRITT
6
VON
7
  • Bitte wählen Sie:

    • Wählen Sie hier ob Sie einen Schlüsseltaster zu der Anlage wünschen.

LED Blinkleuchte MP-210
SCHRITT
7
VON
7
  • Bitte wählen Sie:

    • Wählen Sie hier aus ob Sie die LED-Blinkleuchte MP-210 zu Ihrer Toranlage wünschen.

Motorsteuerung MC-310 für 230V Drehtorantriebe

Artikelnummer: 2966
(1)
Anleitungen PDF
Anleitungen Video
Konfigurieren Sie jetzt das gewünschte Zubehör zum Artikel, um Ihren persönlichen Preis zu erhalten:
Wie funktioniert der Konfigurator?
Stück
Lieferzeit:

Wichtigste Details:

  • UNIVERSAL DIGITAL-Motorsteuerung für alle 230V Torantriebe
  • Verwendbar für 230V Drehtorantriebe mit und ohne Endschalter
  • Optionale App-Steuerung per Smartphone - Tuya App (einfach aufstecken und einlernen)
  • Speicherplätze für bis zu 99 Handsender oder Zubehör wie Funkcodesender
  • Handsender FALK oder B12 kompatibel - siehe Konfigurator

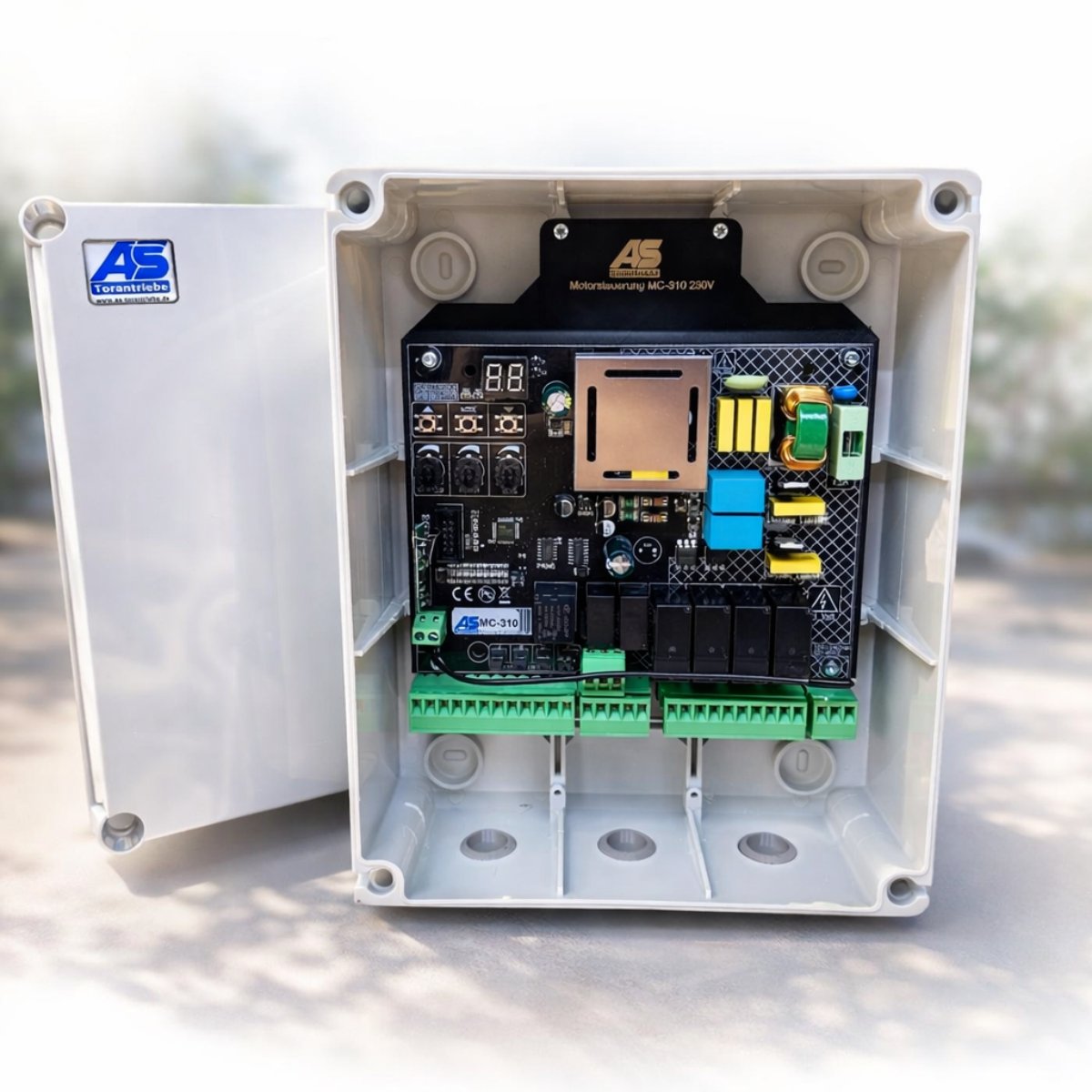

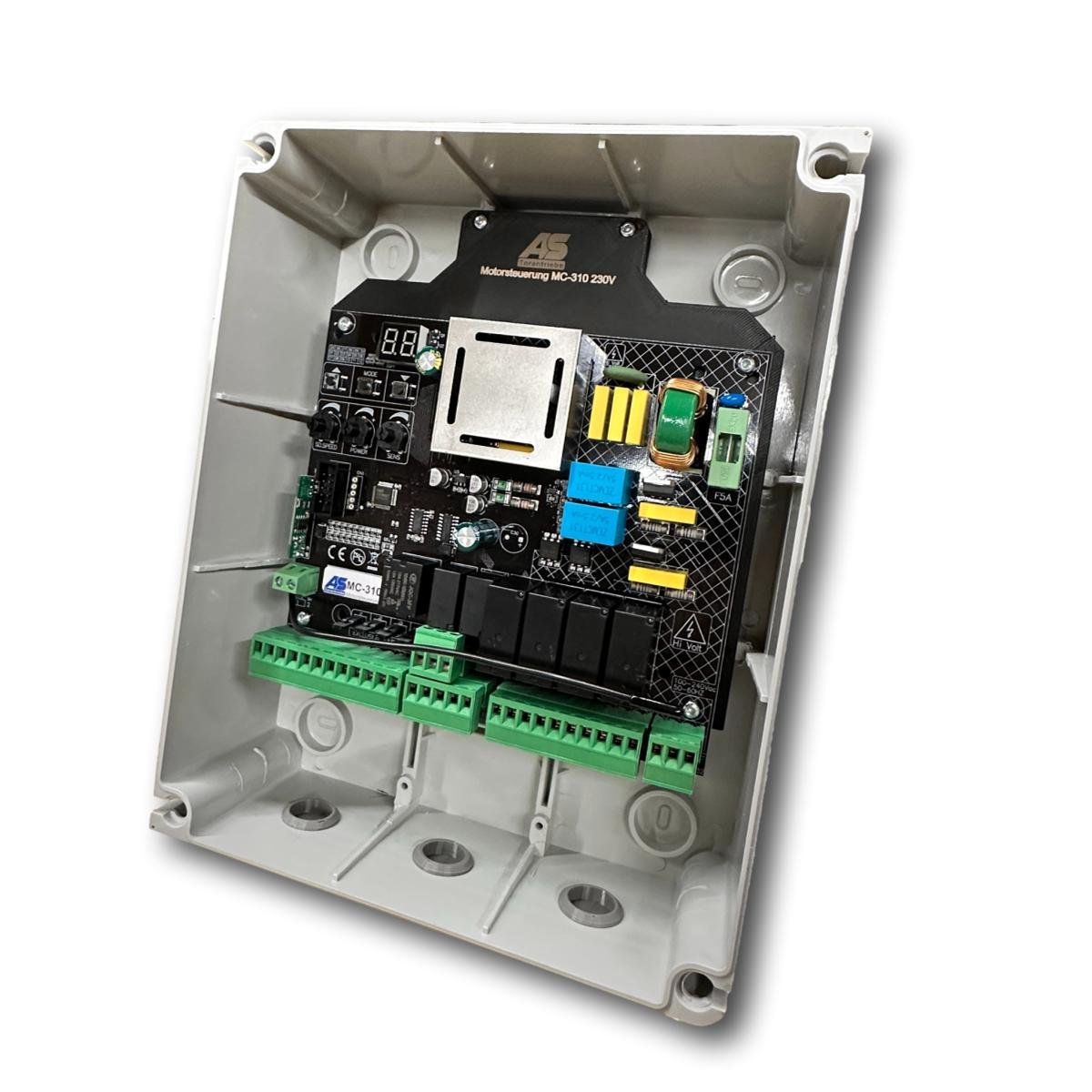

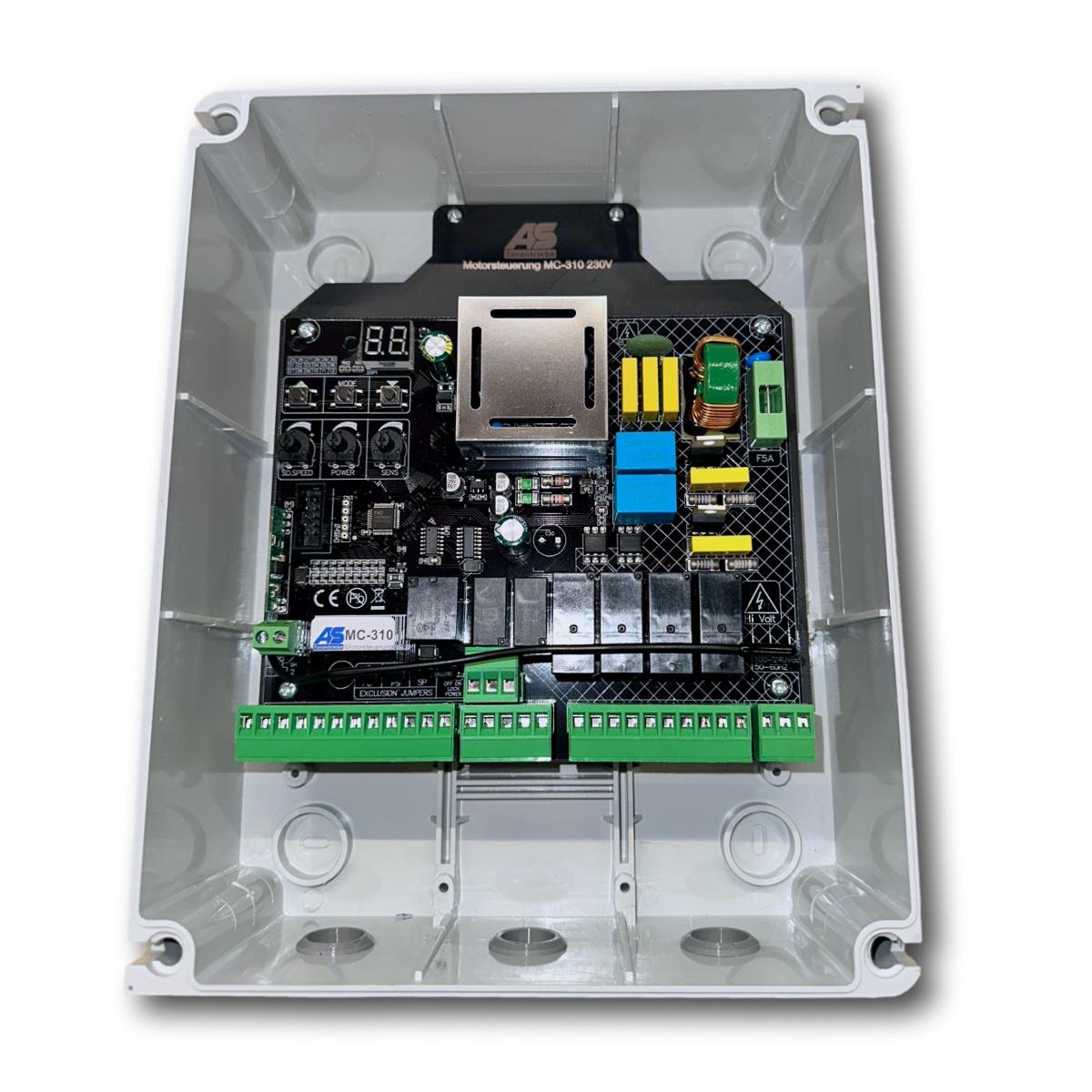

Motorsteuerung MC-310 für 230V Drehtorantriebe und Schiebetorantriebe

Die neue DIGITAL-Motorsteuerung AS-MC310 - geeignet für 1 und 2-flügelige Drehtorantriebe 230V.

Die Motorsteuerung AS-MC310 führt auf Druck einer Taste einen automatischen Lernlauf aus, bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.

  • Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
  • automatischer Zulauf bis zu 99 Sekunden einstellbar
  • Entlastung in der Endlage einstellbar
  • Entlastung Elektroschloss einstellbar
  • Softstart einstellbar
  • Elektronische Endschalter oder mechanische Toranschläge einstellbar
  • Leistung im Softlauf einstellbar
  • 250 Speicherplätze für Handsender und Funkcodesender

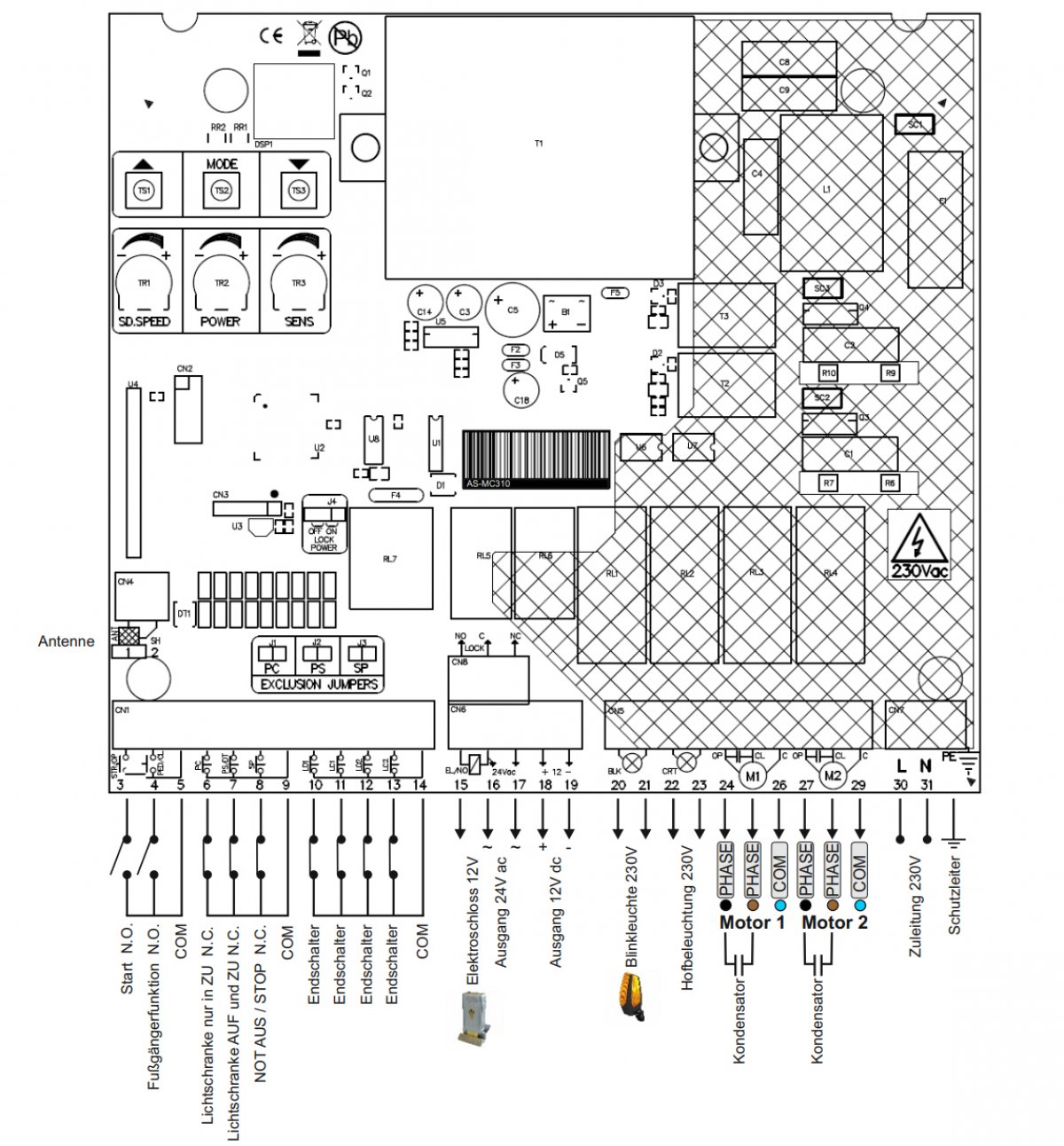

  • Start Eingänge für Taster / Schlüsseltaster / Relais N.O.
  • Start Fußgängerfunktion (nur ein Flügel öffnet und schließt)
  • Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
  • Stop Anschluss für Not-Aus Taster
  • Endschalteranschlüsse für Motor 1 und Motor 2
  • Ausgang 24V für Lichtschranken und weitere optionale Geräte
  • Ausgang 24V für Blinkleuchten
  • Ausgang 12V für das Elektroschloss
  • Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

  • Spannungsversorgung AC: 230V
  • maximaler Blinkleuchtenausgang 1A
  • Betriebstemperatur: -15 °C bis +60 °C
  • Maße Gehäuse: 300x230x130mm
  • Gehäusedeckel mit Dichtlippe

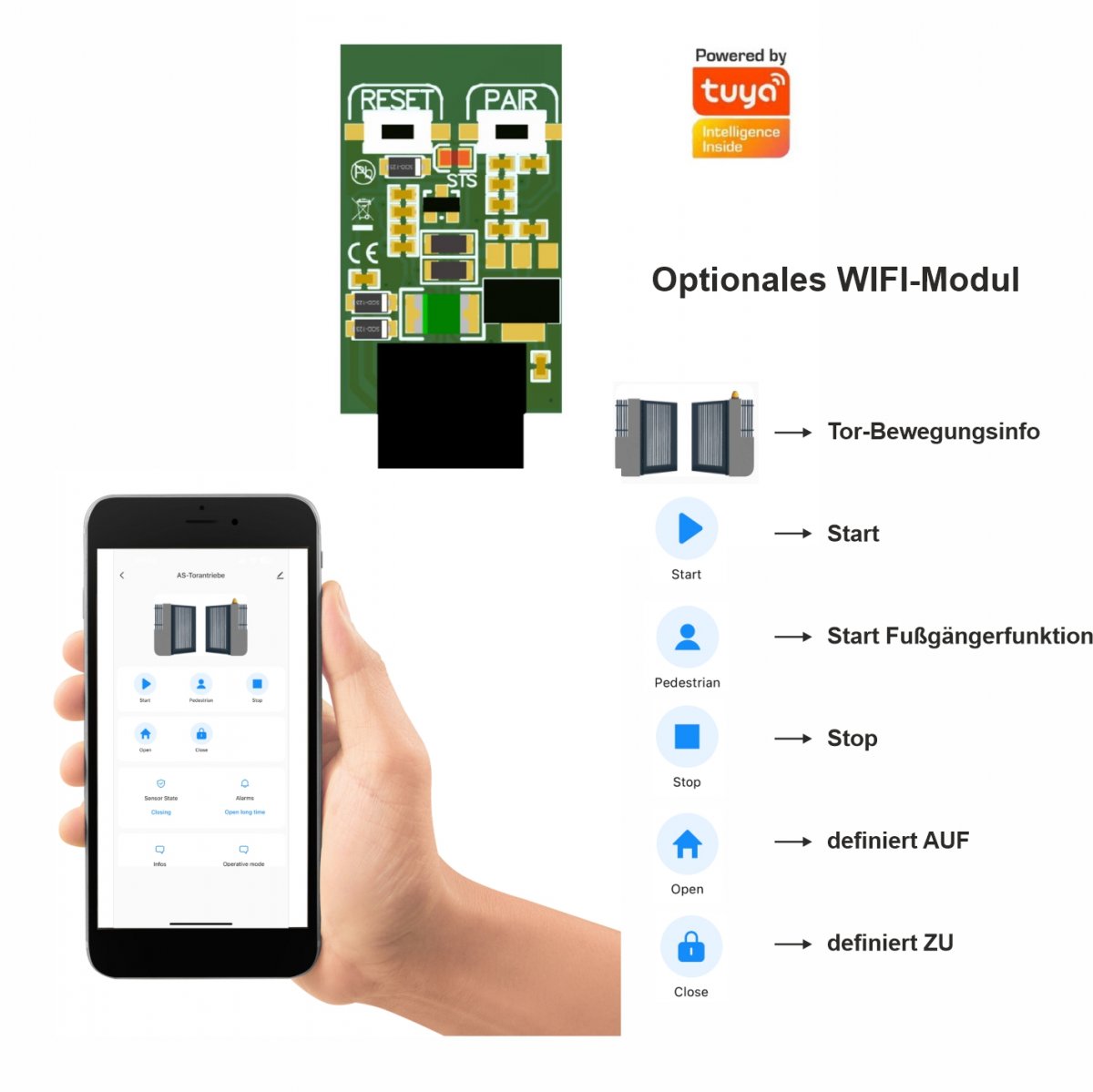

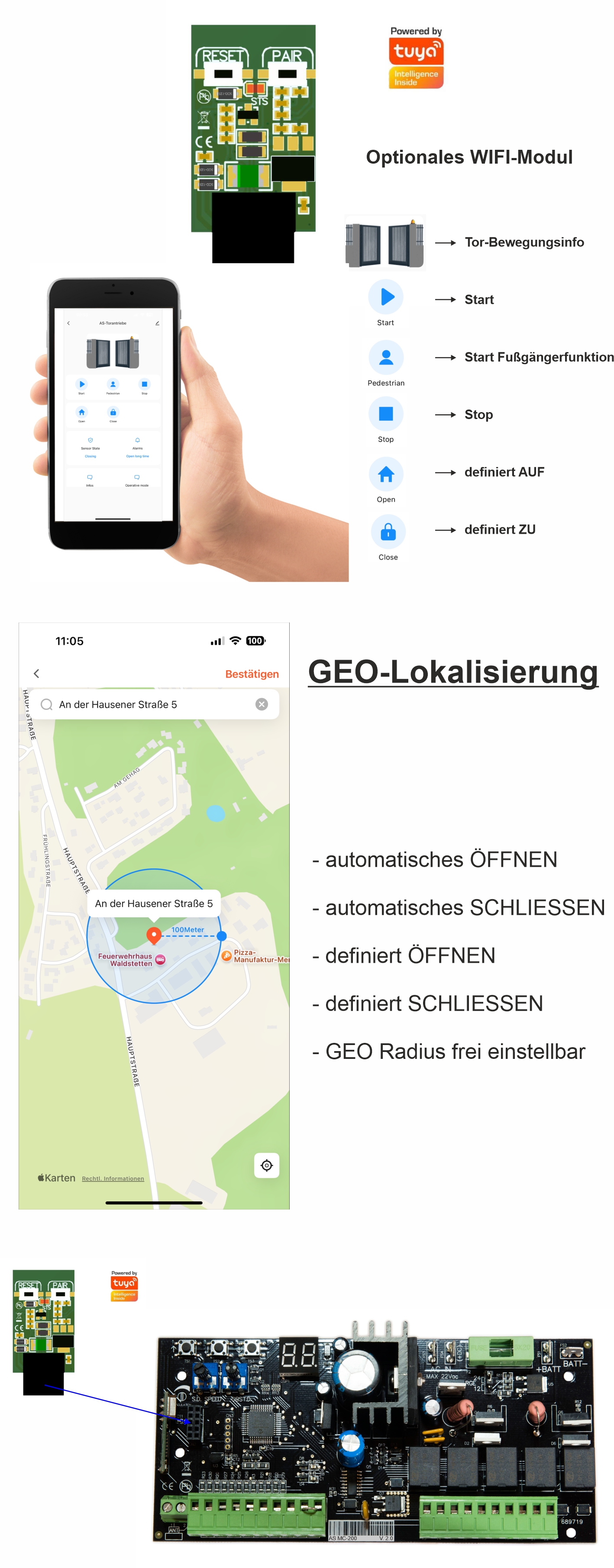

WIFI App-Steuerung SD-1 (optional - siehe Konfigurator)

SD1 WIFI Modul

Das im Konfigurator wählbare WIFI-Modul SD-1 wird einfach auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuya App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).

Über die Tuja-App können folgende Befehle gegeben werden:

  • Start (beide Tore)
  • Fußgängerfunktion
  • STOP
  • definiert AUF
  • definiert ZU

Umbauanleitung von der Motorsteuerung GEUNI RS DL auf die neue DIGITAL-Motorsteuerung MC-310

Umbauanleitung GEUNI RSDL auf MC-310

Kompatibilität

Marke Modell/Serie
AS-Torantriebe (Eigenmarke) CICLON (230W), A6/A500/A1200, RHINO, S6-750
LIFE Home Integration GEUNI RS-DL / GE UNI RS DL 230V
V2 S.p.A. CITY-1 (Gehäuse)
Motorline LEO, DUO, Lince, JAG (230V)
CAME FROG-A 230V (200W), ATI 230V, FERNI 230V
FAAC 390/391 230V, 402, 400, 422 (230V-Varianten)
Nice Toona 4/5 230V (TO5015/16), Wingo 230V
BFT Phobos AC/N 230V, Igea 230V, Eli 230V
Proteco Silvano, Gorilla (230V)
King-Gates Jet 230V, Linear 400/500 230V
Roger Technology BE20 230V, R21 (230V)
V2 Antriebe an CITY1 230V
FAAC / CAME / Nice / BFT 24V-DC-, Brushless-, Encoder/BUS-Varianten (z.B. Nice Robus, CAME FROG-X, FAAC BUS-2EASY, FROG-AE 460W)
Hörmann RotaMatic / RotaMatic P/PL
Sommer Twist 200E/EL, 350, XL
Chamberlain / LiftMaster LYN, SCS
Motorsteuerung MC-310 für 1 und 2-flügelige 230V Antriebe
Technische-Details
Kurzbeschreibung:
UNIVERSAL DIGITAL-Motorsteuerung für alle 230V Torantriebe
Verwendbar für 230V Drehtorantriebe mit und ohne Endschalter
Optionale App-Steuerung per Smartphone - Tuya App (einfach aufstecken und einlernen)
Speicherplätze für bis zu 99 Handsender oder Zubehör wie Funkcodesender
Handsender FALK oder B12 kompatibel - siehe Konfigurator
Spannungsversorgung:
230V
Betriebsspannung:
24V
Maße:
300x200x120mm
Quetschschutz:
elektronische Hindernisserkennung
Zubehörspeisung:
24V
Zugangsbeleuchtung:
ja
Blinkleuchtenanschluss:
24V
Fußgängerfunktion:
ja
Einschaltdauer:
90%
Temperaturbereich:
-20°C / +55°C
Anschluss Elektroschloss:
ja
Anschluss Lichtschranken:
ja
Anschluss Taster / Schlüsseltaster:
ja
Anschluss Stabantenne:
ja
Speicherplätze für Handsender / Funkcodesender:
100 Stück
Automatischer Zulauf:
99 Sek.
Softlauf / Verlangsamung:
ja
Schließfolgeregelung:
ja
Schnellschließung nach Lichtschranke:
ja
Schnellschließung nach Lichtschranke:
ja
Liefertage:3
Artikelnummer:2966
Artikelkategorie:Elektro - Funktechnik, Ersatzteile Elektrotechnik
Gewicht in Kg:1,600
