Schiebetorantrieb DYNAMOS 24V für Schiebetore bis 600 kg - STARG 8 Motorsteuerung

Artikelnummer: 30S039
Anleitungen PDF
Anleitungen Video
Konfigurieren Sie jetzt das gewünschte Zubehör zum Artikel, um Ihren persönlichen Preis zu erhalten:
Wie funktioniert der Konfigurator?
Stück
Lieferzeit:

Wichtigste Details:

  • Schiebetorantrieb DYNAMOS-600 375Watt für Tore bis 600 kg
  • 20m/min Öffnungsgeschwindigkeit (einstellbar)
  • Soft Start ebenso programmierbar wie der Softlauf am Ende jeder Torbewegung
  • Schnellschließung sobald die Lichtschranke frei ist (aktivierbar)
  • Fußgängerfunktion einstellbar

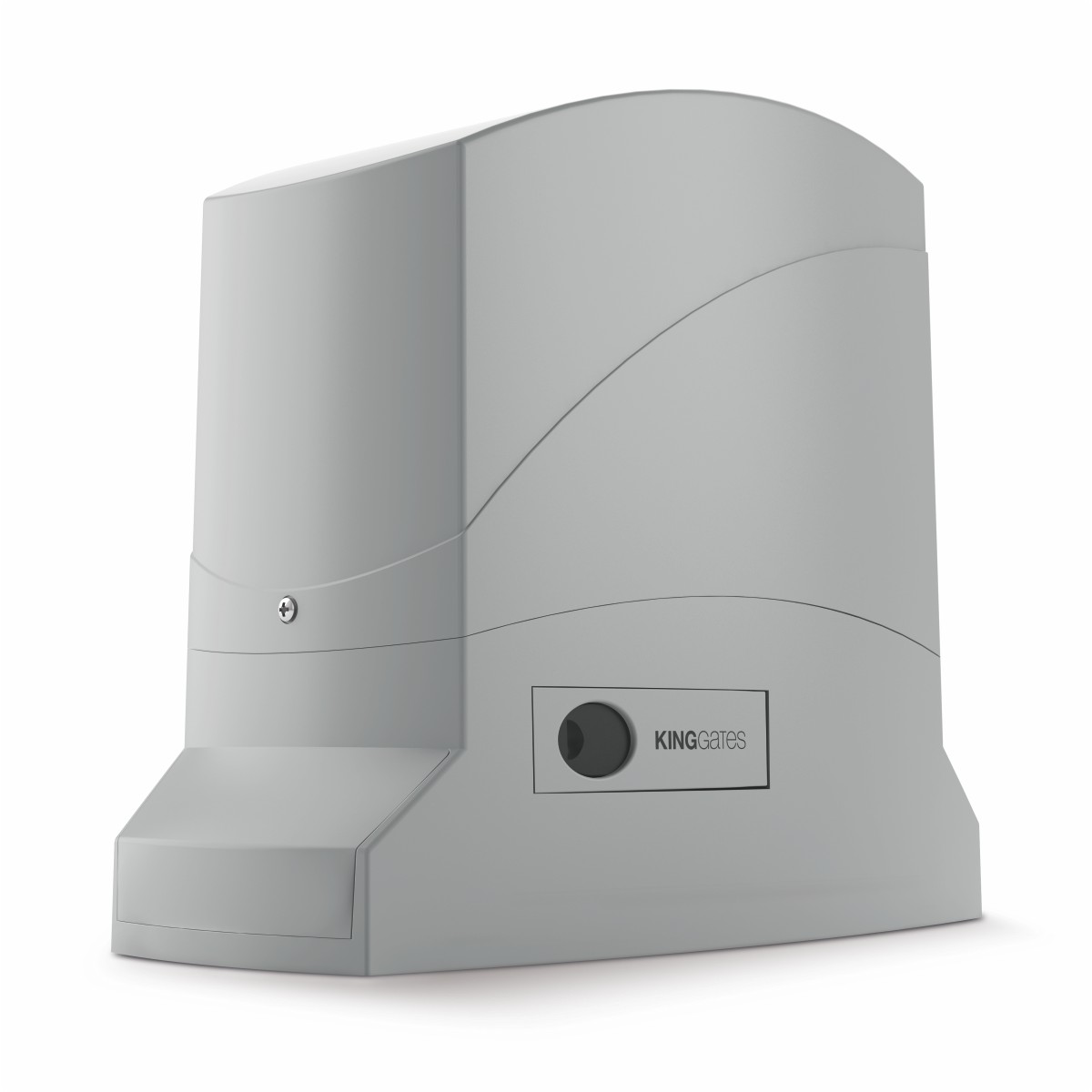

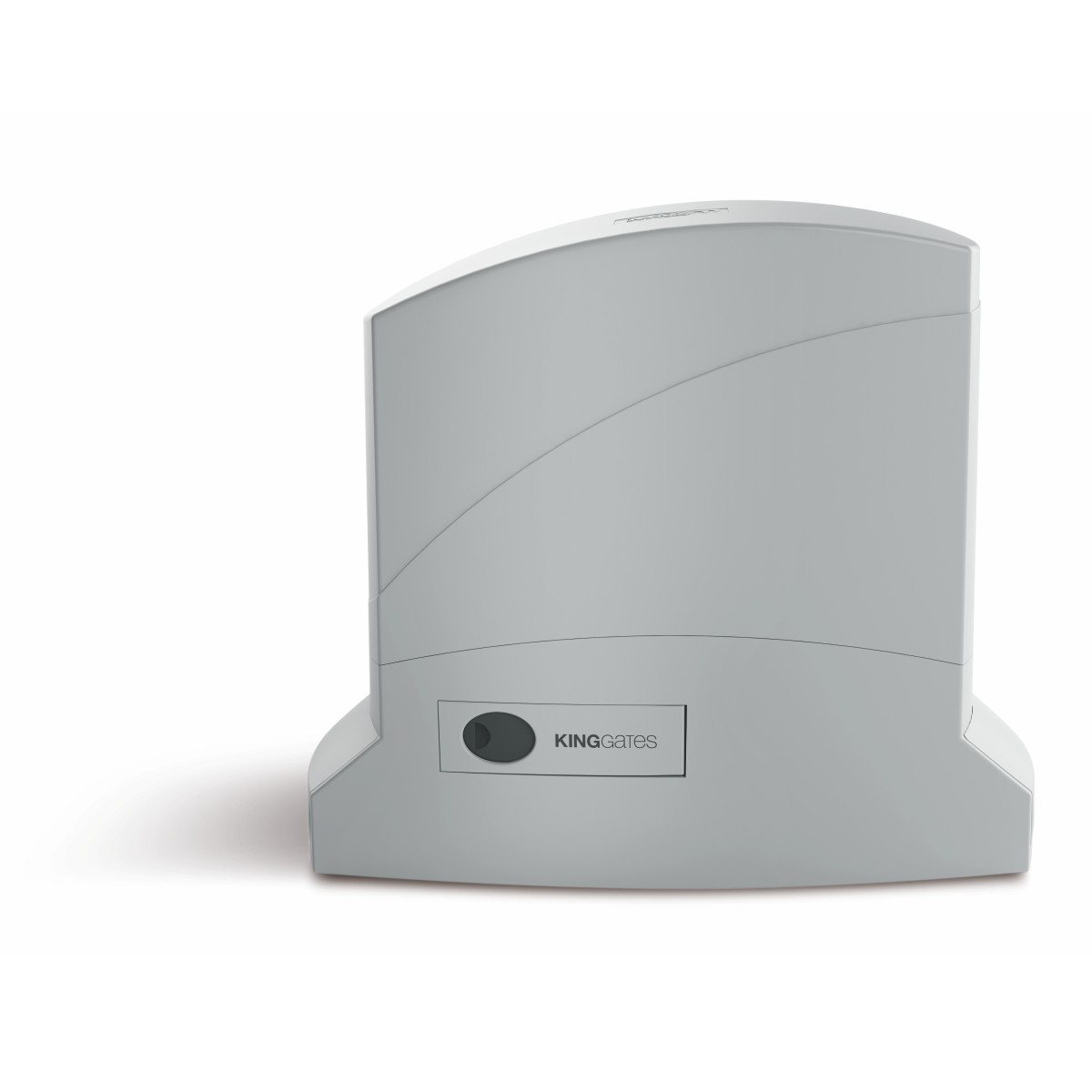

Schiebetorantrieb DYNAMOS 24V für Schiebetore bis 600 kg – mit STARG-8 Motorsteuerung



Der Schiebetorantrieb DYNAMOS 24V ist die ideale Lösung für private und gewerbliche Schiebetoranlagen bis 600 kg Torgewicht. Dank modernster 24V-Technik, robuster Bauweise und der benutzerfreundlichen STARG-8 Motorsteuerung bietet dieser Torantrieb höchste Zuverlässigkeit, Sicherheit und Komfort.

Leistungsstarker & langlebiger Schiebetorantrieb

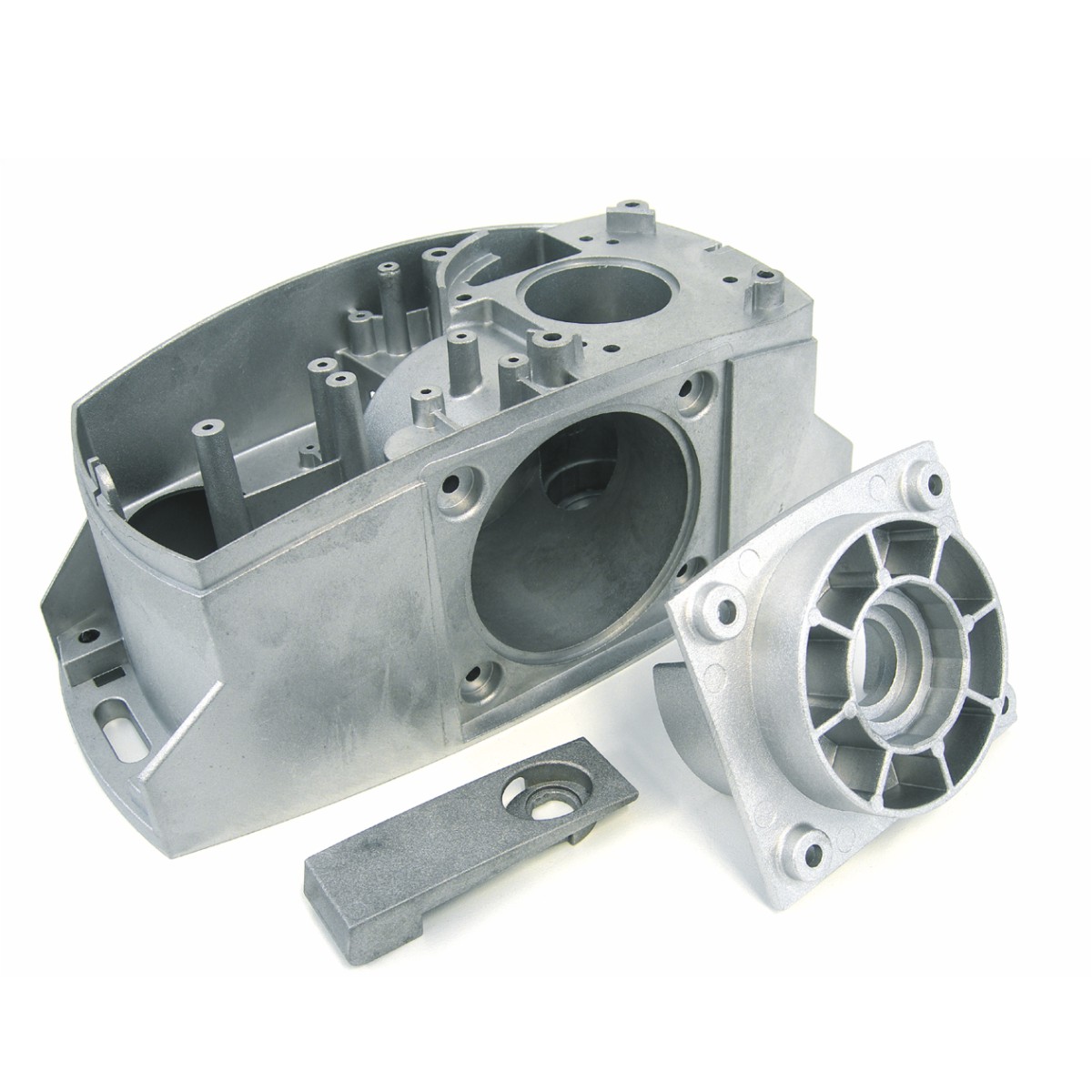

Der DYNAMOS Schiebetorantrieb überzeugt durch ein stabiles Aluminiumgehäuse sowie einen leistungsstarken 24V-Motor. Die integrierten berührungslosen Magnetendschalter für AUF und ZU sorgen für eine präzise und verschleißarme Endlagensteuerung.

Intelligente STARG-8 Motorsteuerung

Die mitgelieferte STARG-8 Steuerung ist besonders einfach zu programmieren und verfügt über eine klare, deutschsprachige Bedienungsanleitung. Der integrierte automatische Lernlauf (EASY-GO Funktion) ermittelt selbstständig Laufweg, Drehmoment und Softlauf – für eine schnelle und einfache Inbetriebnahme.

Maximale Sicherheit nach EU-Norm

Der Schiebetorantrieb erfüllt alle aktuellen EU-Normen für kraftbetätigte Tore und verfügt über eine aktive Kraftabschaltung mit Hinderniserkennung und Reversierung. Erkennt der Antrieb ein Hindernis, stoppt das Tor automatisch und fährt in Gegenrichtung – für optimalen Personen- und Sachschutz.

Sanfter Softlauf für längere Lebensdauer

Durch den integrierten Softstart und Softlauf in AUF und ZU wird das Tor besonders schonend bewegt. Das reduziert mechanische Belastungen und verlängert die Lebensdauer von Tor und Antrieb erheblich.

Ihre Vorteile auf einen Blick:

✅ Für Schiebetore bis 600 kg

✅ 24V-Motor für sicheren & effizienten Betrieb

✅ Robustes Aluminiumgehäuse

✅ Magnetische Endschalter für AUF & ZU

✅ STARG-8 Motorsteuerung mit EASY-GO Lernlauf

✅ Aktive Kraftabschaltung & Reversierung

✅ Softstart & Softlauf für sanfte Torbewegung

✅ Einfache Montage & Programmierung

✅ EU-konform & hohe Sicherheitsstandards

Ideal für:

Private Einfahrten

Gewerbliche Schiebetoranlagen

Neubau & Nachrüstung bestehender Schiebetore




Vorteile dieses Antriebs:


- stabiles Aluminium-Grundgehäuse
- Laufrichtungswechsel ohne umklemmen von Motor und Endschalterleitungen möglich
- einfachste Bedienung über Tastenfelder auf der Motorsteuerung
- Reichweite der Handsender ca. 100-150m
- Anfahrrampen programmierbar sowie Softlauf am Ende jeder Torbewegung
- Schnellschließung sobald die Lichtschranke frei ist (aktivierbar)
- Krafteinstellung und zusätzliche Hindernisserkennung getrennt regelbar
- definiert AUF / definiert ZU ebenso programmierbar über Start und PED

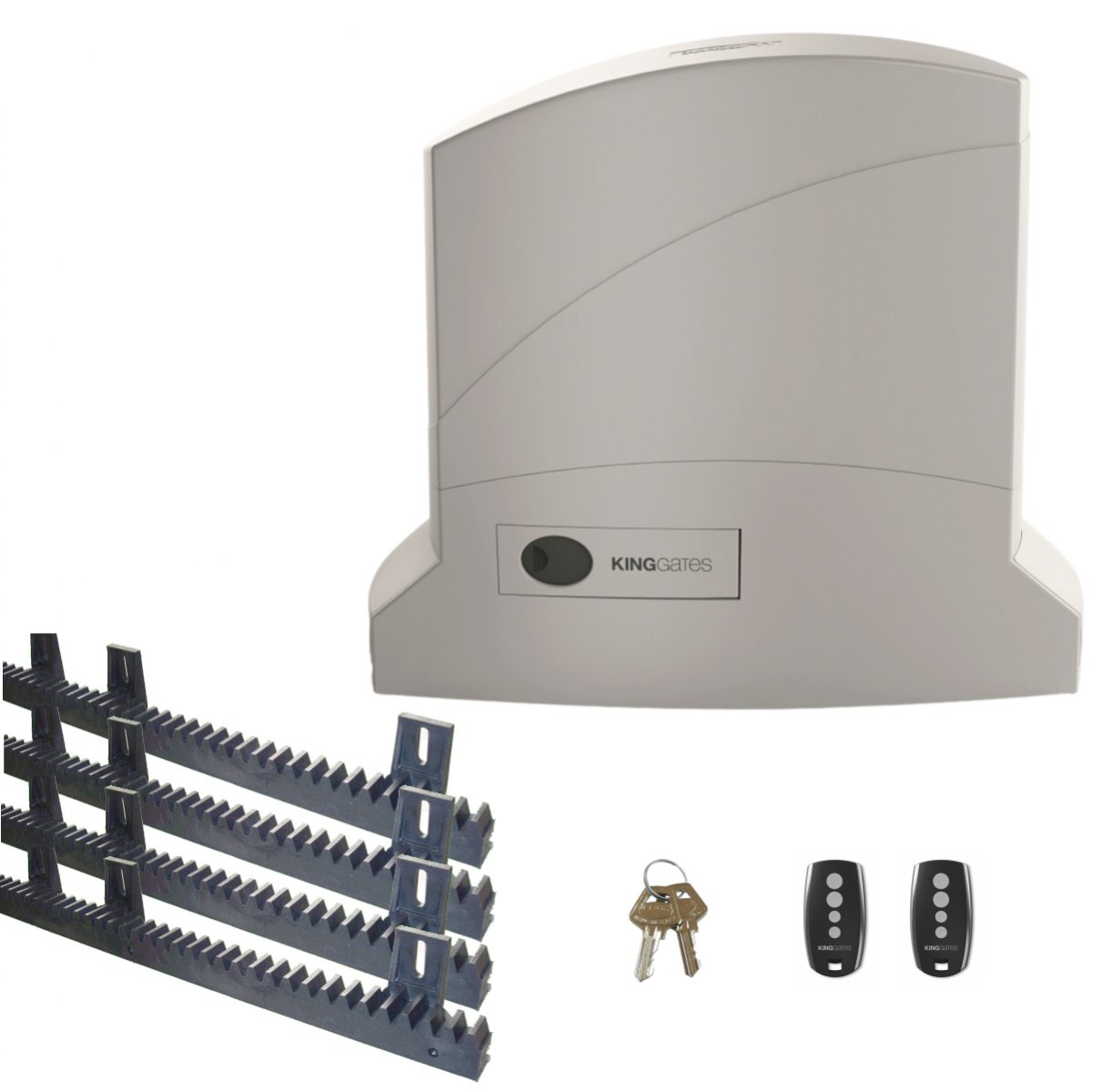

Lieferumfang:


1 Stück Schiebetorantrieb DYNAMOS 24V
2 Stück Notentriegelungsschlüssel
1 Stück Motorkonsole Stahl verzinkt

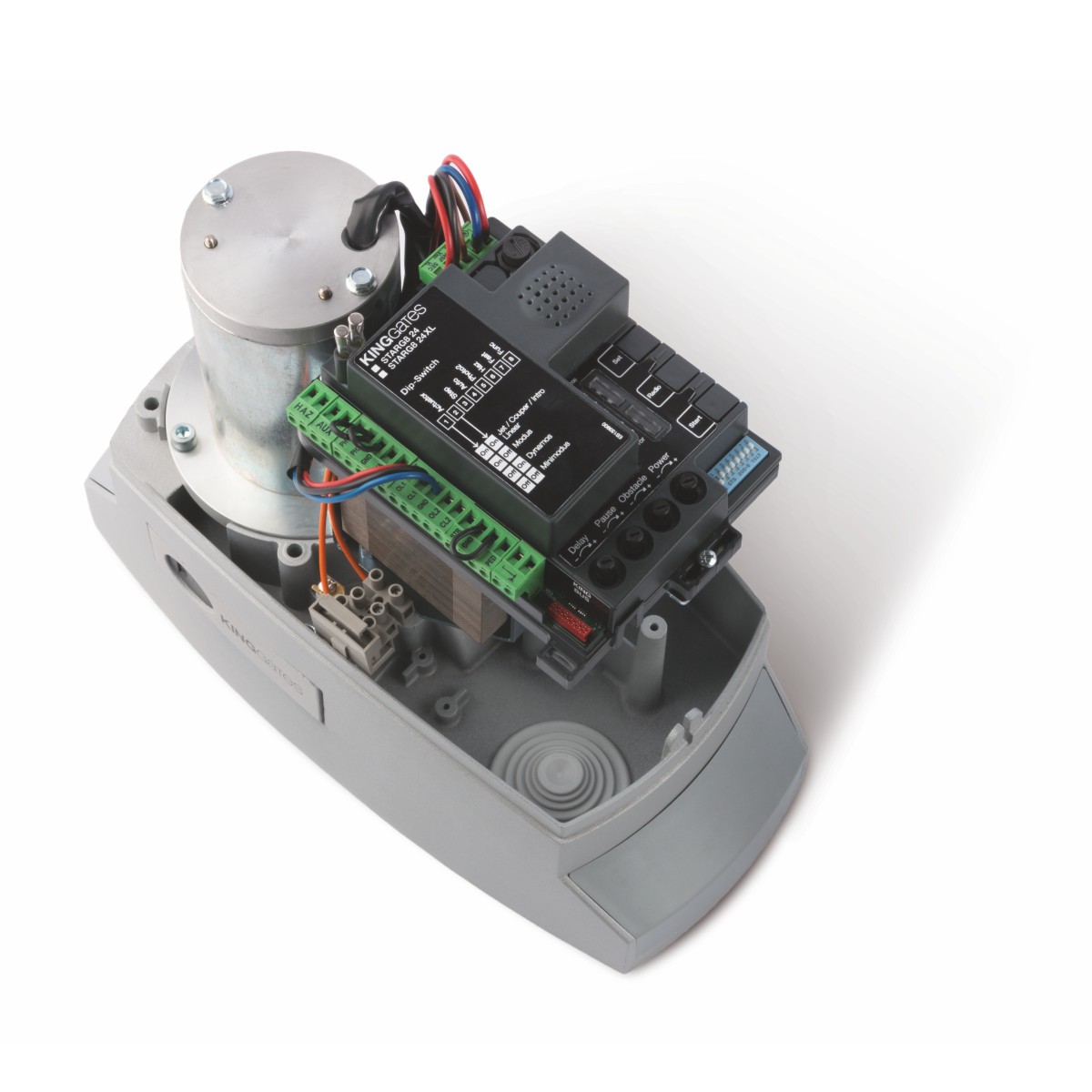

1 Stück Motorsteuerung STARG 8 mit Transformator 230V im Antrieb fertig eingebaut und angeschlossen

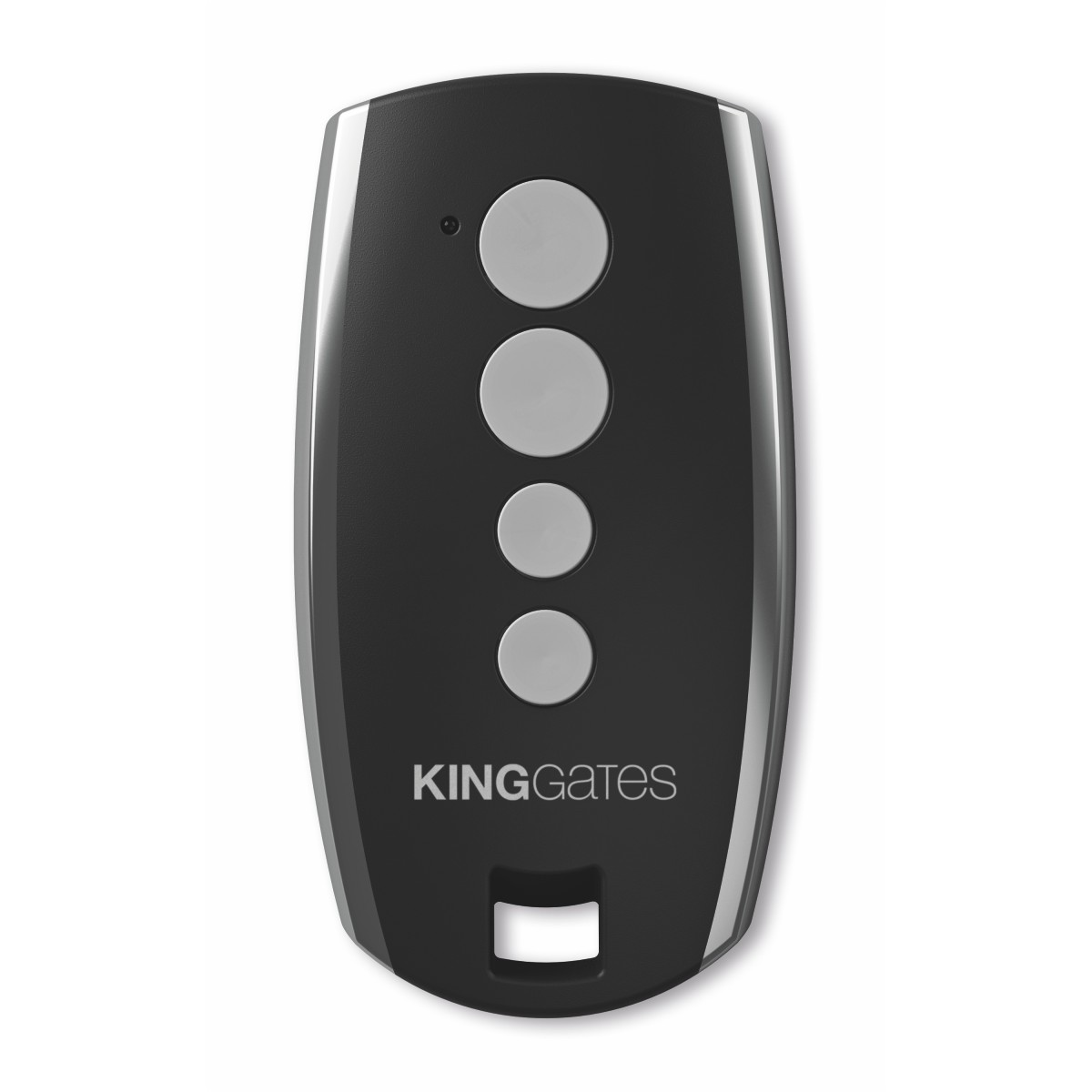

2 Stück Handsender 433 Mhz. rolling Code Typ: STYLO 4 (weitere im Konfigurator wählbar)
1 Stück Antenne 17cm - auf der Steuerung angeschlossen
4 Stück Zahnstange CP-6 mit Metallkern (weitere im Konfigurator wählbar)
Sie können im Konfigurator auch mehr Zahnstangen auswählen oder auf die Metallzahnstange wechseln
1 Stück Montageanleitung Deutsch zum Antrieb und der Motorsteuerung

CLAVIS App im Konfigurator wählbar. Hiermit können Sie die Anlage vom Smartphone aus ansteuern.
Dies funktioniert nicht nur wenn Sie bei der Anlage sind sondern von überall auf der Welt (mobile Daten aktiv).
Verwaltung von Verlangsamungsoptionen, Geschwindigkeitsregulierung und Hinderniskontrolle.

Technische Daten:


Betriebsspannung: 24V
Leistung: 375Watt
Schubkraft: 600N
Einschaltdauer: 70%
Öffnungsgeschwindigkeit: ca. 20 m/min.
Quetschschutz: elektronische Drehmomentbegrenzung - Mikroprozessor geregelt incl. aktiver Hindernisserkennung
Temperaturbereich: -20°C bis +55°C

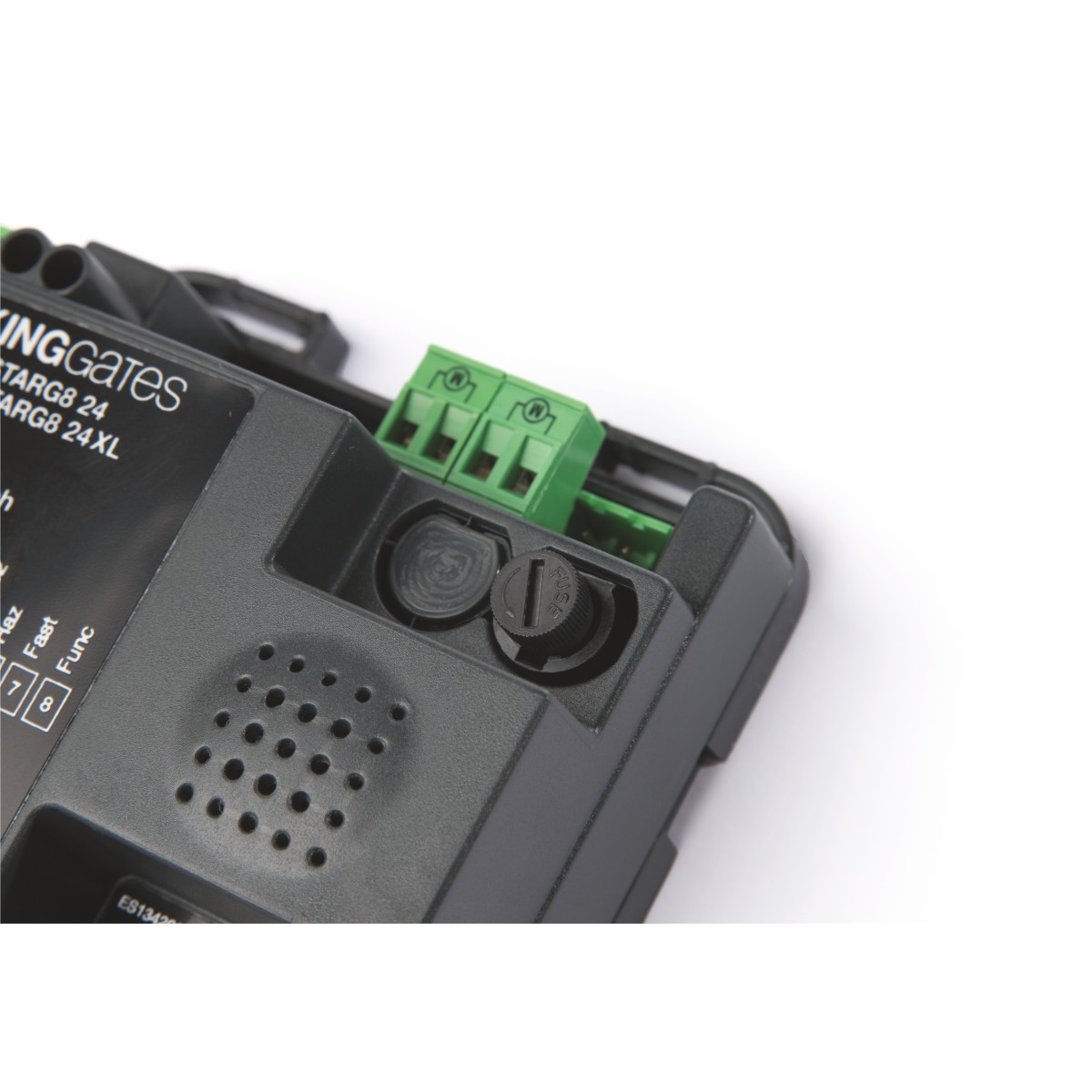

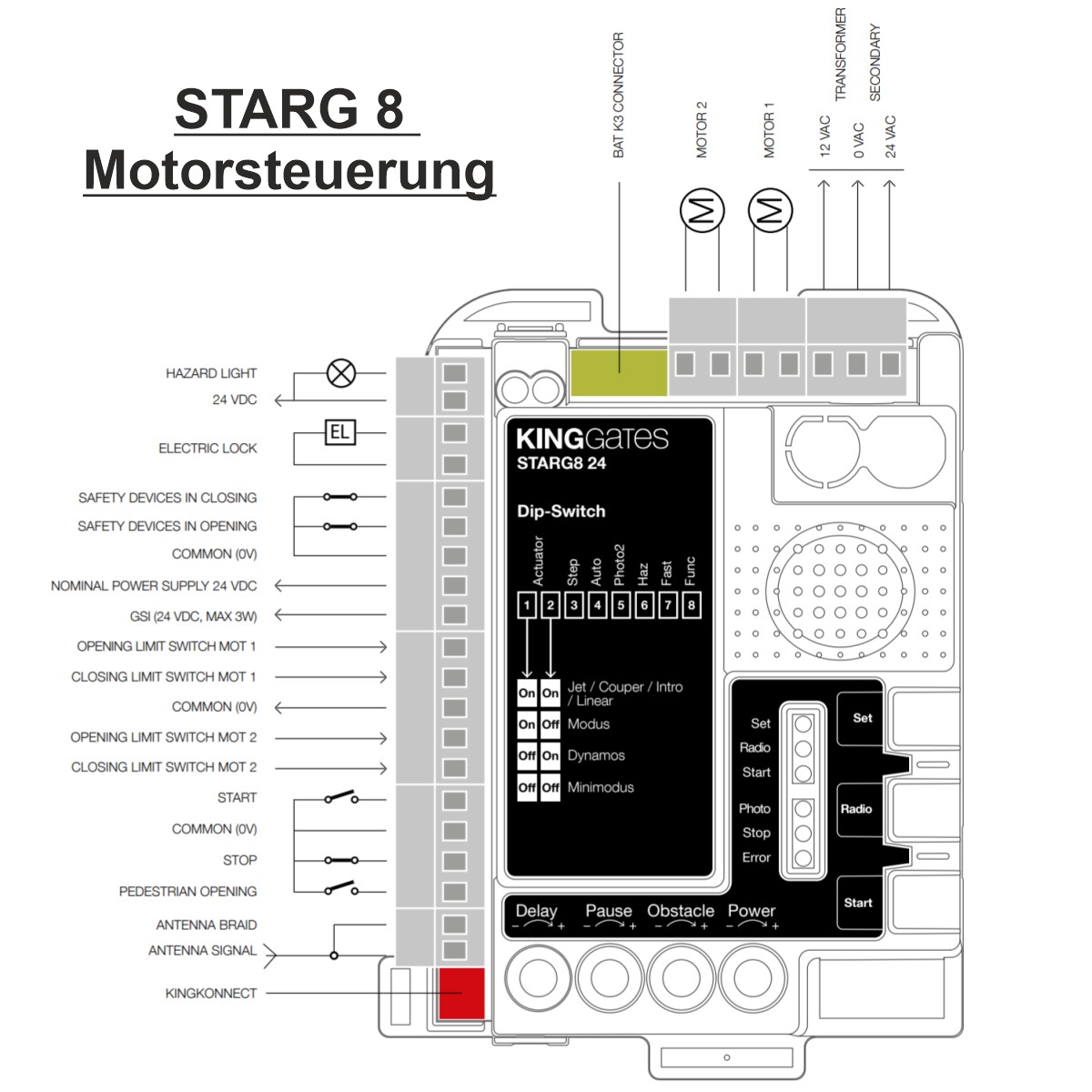

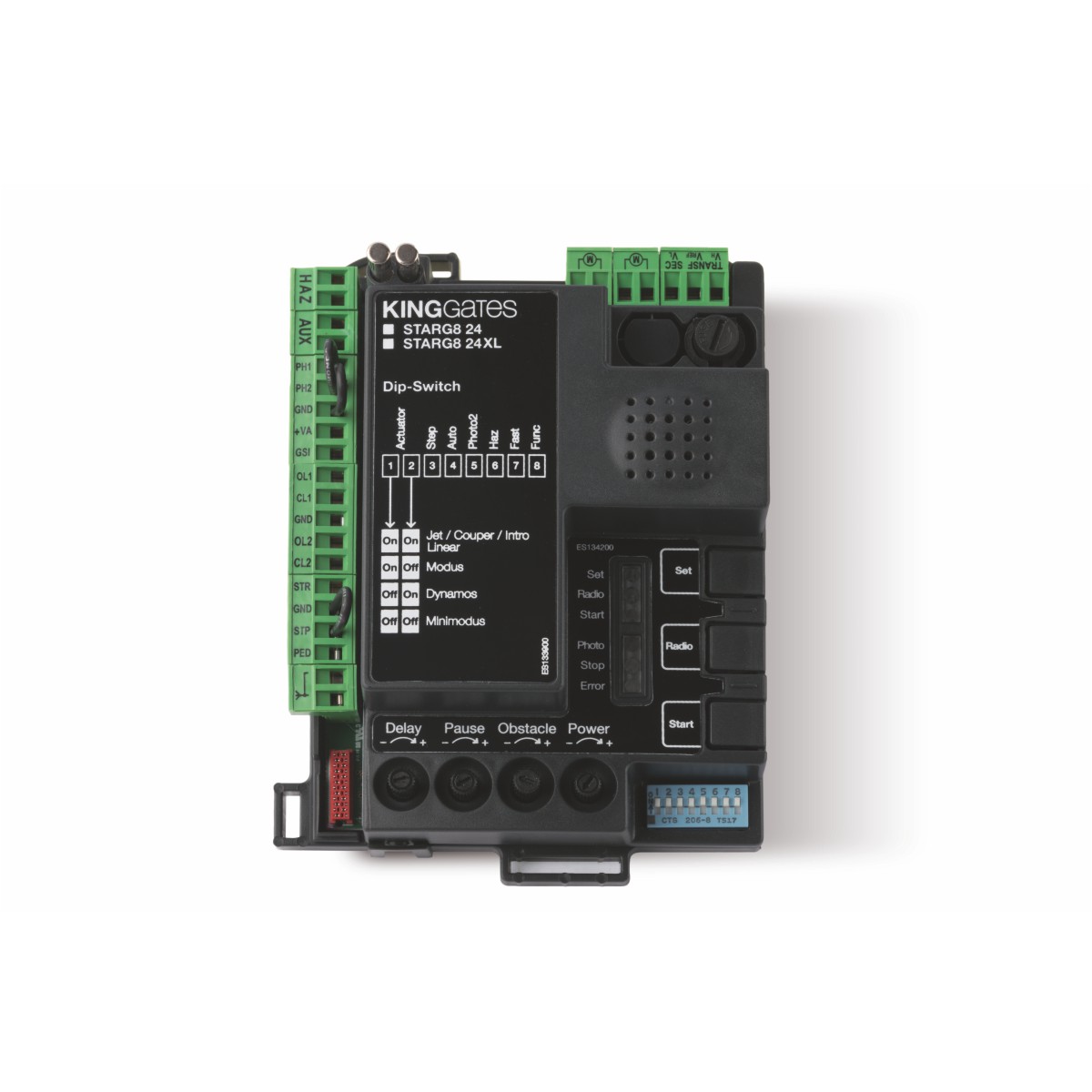

Infos zur Motorsteuerung STARG 8:


Blinkleuchtenanschluss
Speicherplätze für Handsender: 170
Ausgang Spannungsversorgung für externe Geräte
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss separat
definiert AUF Anschluss
definiert ZU Anschluss
Fußgängerfunktion

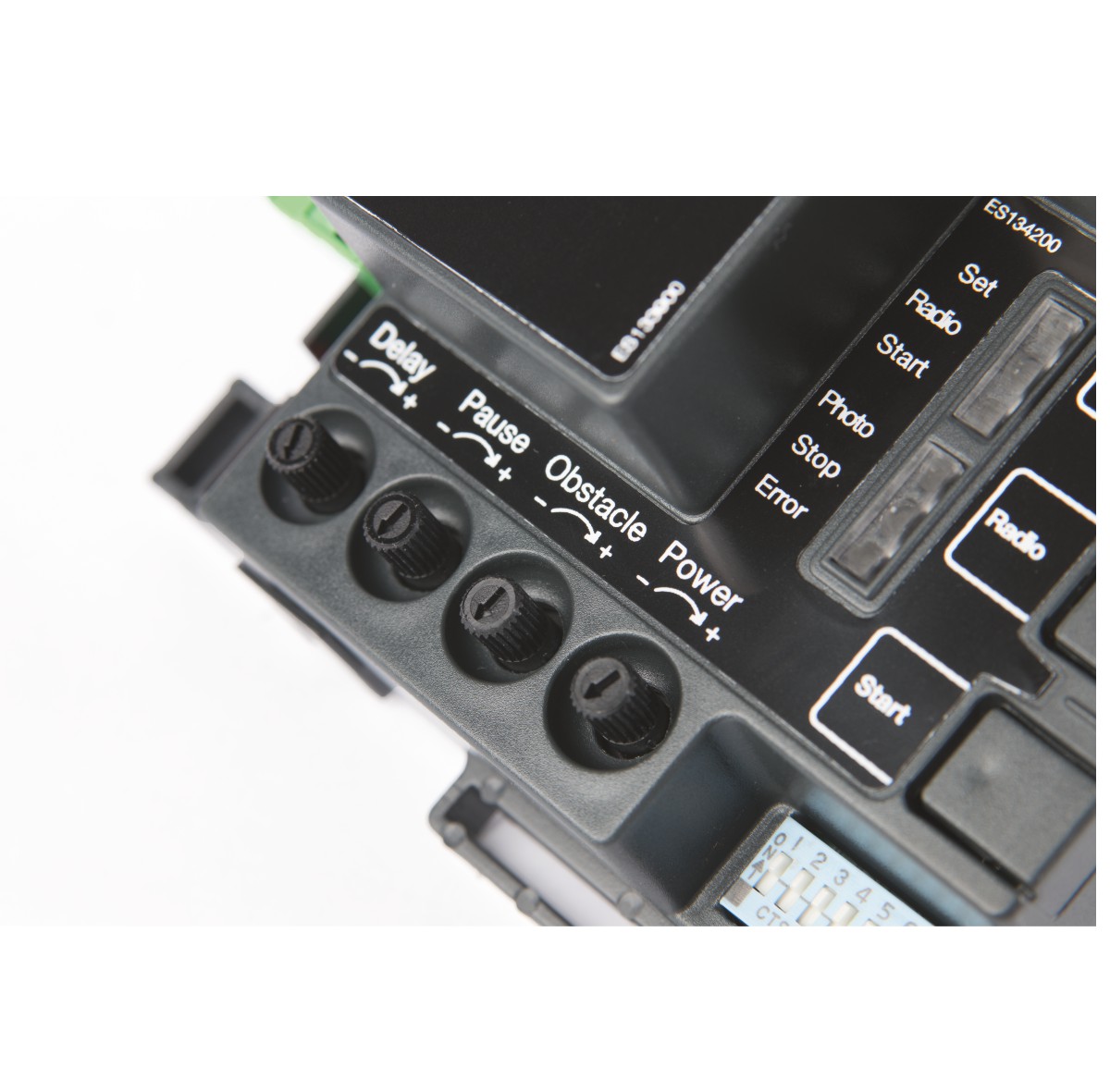

Praktische Einstellungen über Trimmer, Programmierung des selbsterlernenden Arbeitswegs mit nur einer Taste, Diagnose-LED für die Einstellung der Betriebsfunktionen. Verwaltung der Verzögerungen, Regelung der Geschwindigkeit
und Hinderniserkennung in allen Versionen enthalten.

Funktionen wie:


- automatischer Zulauf (Zeit einstellbar)
- Drehmomenteinstellung
- Hindernisserkennung
- Start Funktion ganz Auf/Zu
- Fußgängerfunktion (einstellbar)
- automatischer Lernlauf für Laufweg, Drehmoment und Softlauf
sind Serie...

Hindernisserkennung mit Reversierung - die Steuerung kehrt die Laufrichtung um, somit wird niemand
eingeklemmt. Die Fußgängerfunktion kann mit dem 2. Kanal der Fernsteuerung, mit dem Schlüsseltaster und zusätzlich angeschlossenen Tastern gestartet werden.

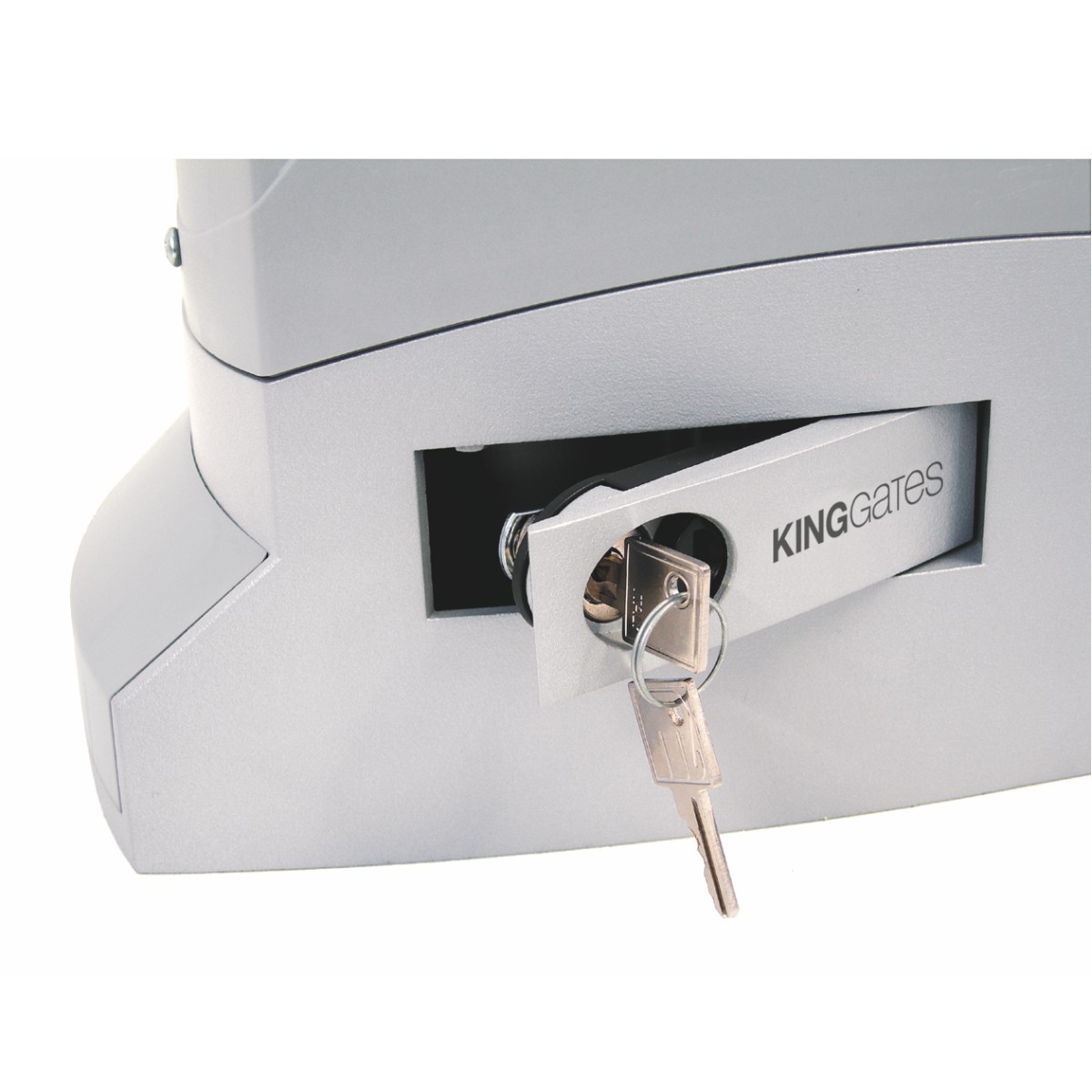

Notentriegelung bei Stromausfall per Schlüssel. Sicherheitseinrichtungen wie Lichtschranke, Not Aus Taster
usw. können auf der Steuerung ebenso wie Taster und Schlüsselschalter angeschlossen werden.

  • 1 Stück Schiebetorantrieb DYNAMOS
  • 2 Stück Notentriegelungsschlüssel
  • 1 Stück Motorsteuerung STARG 8 mit Transformator fertig verbaut
  • 1 Stück Antenne 17cm - auf der Steuerung
  • 1 Stück Montageanleitung Deutsch zum Antrieb und der Motorsteuerung
Technische-Details
Kurzbeschreibung:
Schiebetorantrieb DYNAMOS-600 375Watt für Tore bis 600 kg
20m/min Öffnungsgeschwindigkeit (einstellbar)
Soft Start ebenso programmierbar wie der Softlauf am Ende jeder Torbewegung
Schnellschließung sobald die Lichtschranke frei ist (aktivierbar)
Fußgängerfunktion einstellbar
Spannungsversorgung:
230V
Betriebsspannung:
24V
Leistung:
375W
Schubkraft:
600N
Stromaufnahme:
2,5
Schutzart:
IP44
Max. Torlänge pro Flügel:
15m
Max. Torgewicht:
600kg
Öffnungsgeschwindigkeit in m/Min:
ca. 20m/min

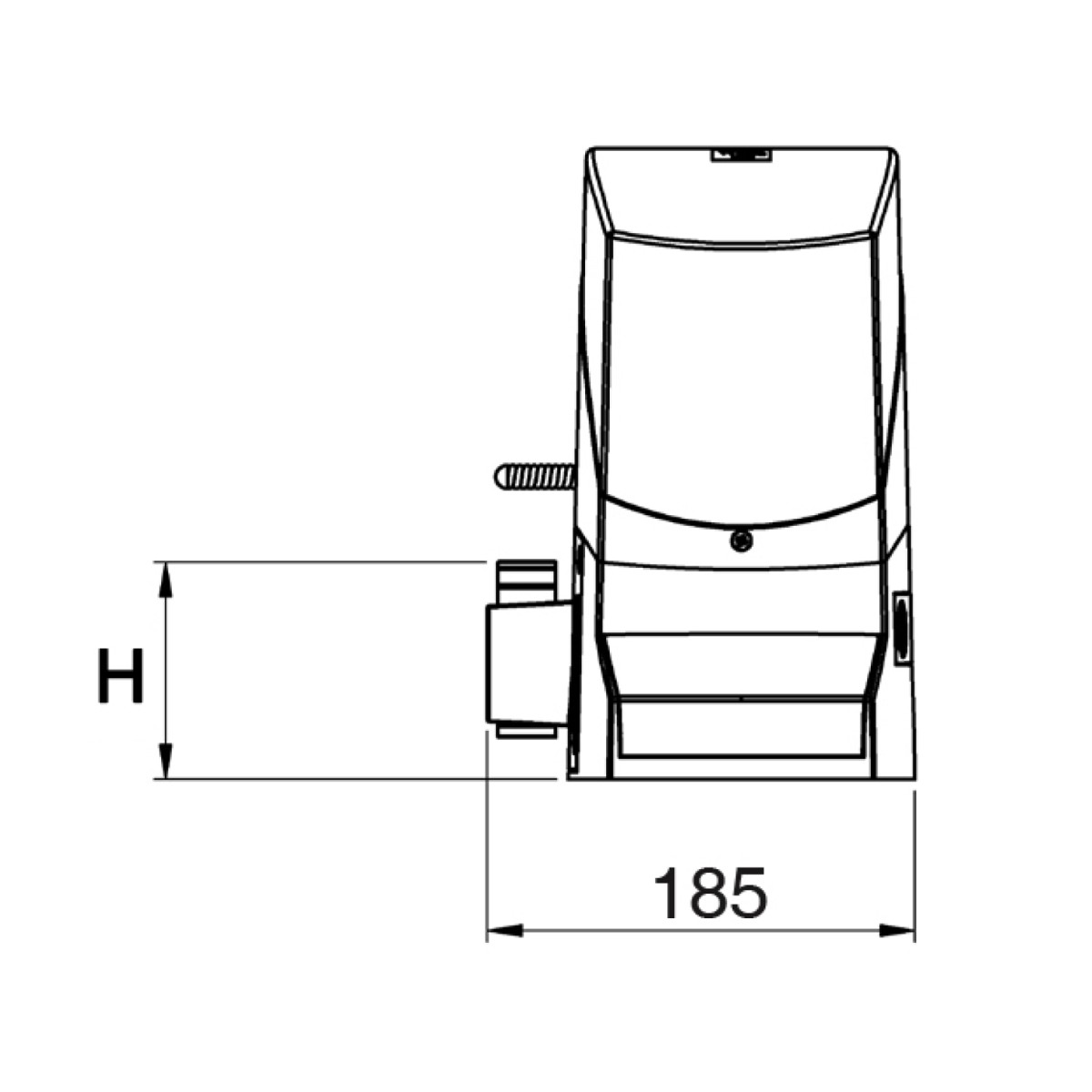

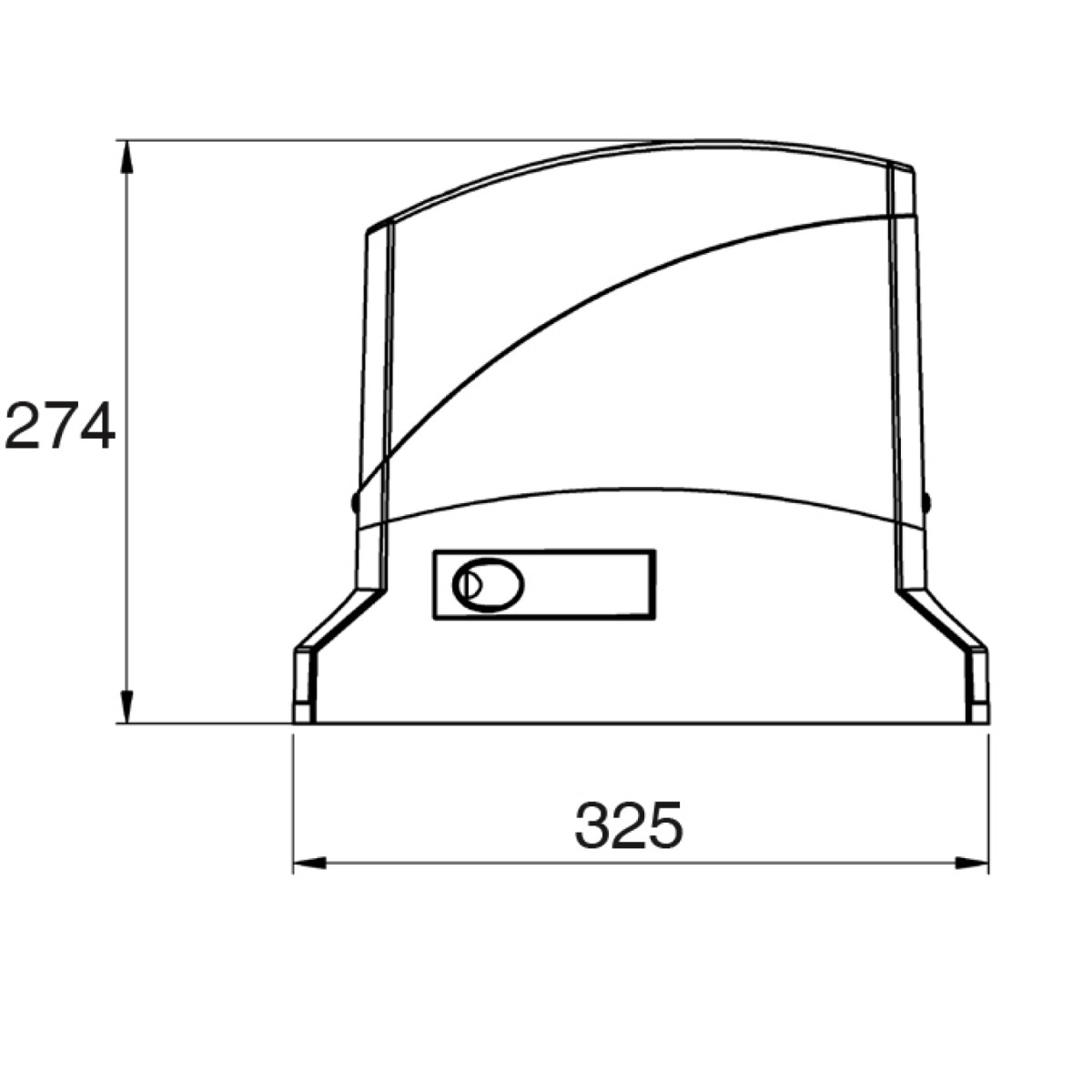

Maße:
325x185x274mm
Quetschschutz:
elektronische Hindernisserkennung
Zubehörspeisung:
24V
Kontrollicht Tor offen:
24Vdc max.15W
Blinkleuchtenanschluss:
24V
Fußgängerfunktion:
ja - ca. 1,0m (ansteuerbar per Handsender, Schlüsseltaster, Taster, Codesender)
Einschaltdauer:
70%
Temperaturbereich:
-20°C bis +55°C
Selbsthemmend:
ja
Anschluss Lichtschranken:
ja
Anschluss Taster / Schlüsseltaster:
ja
Anschluss Stabantenne:
ja - 17cm oder Stabantenne mit Koaxleitung (optional)
Speicherplätze für Handsender / Funkcodesender:
170 Stück
Automatischer Zulauf:
5-120 Sek.
Softlauf / Verlangsamung:
ja - Soft Start ebenso programmierbar wie der Softlauf am Ende jeder Torbewegung
definiert ÖFFNEN:
ja
definiert SCHLIESSEN:
ja
Schnellschließung nach Lichtschranke:
ja
Schnellschließung nach Lichtschranke:
ja
EAN:0672823202536
Liefertage:4
Artikelnummer:30S039
Artikelkategorie:Schiebetorantriebe, King Gates
Gewicht in Kg:20,000
