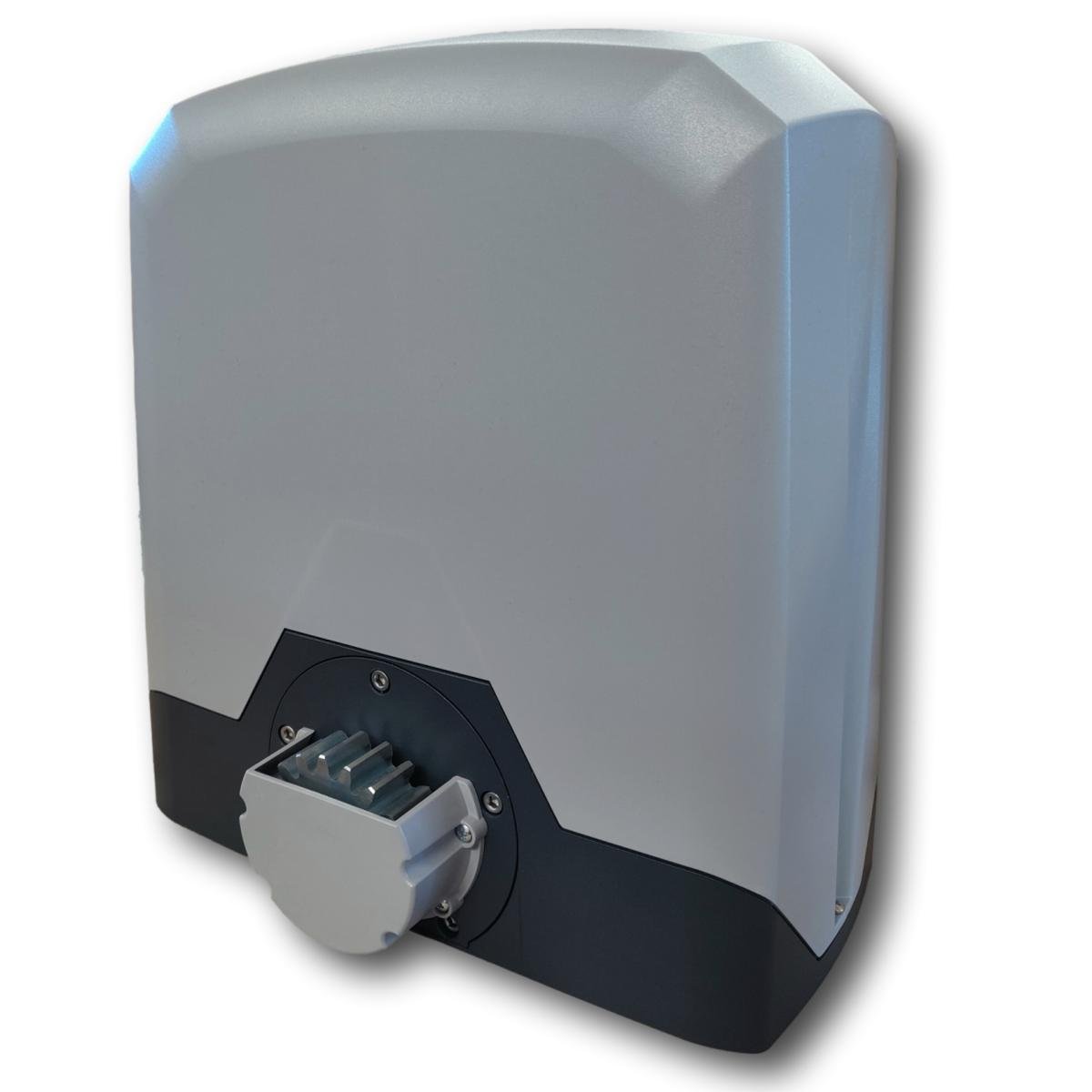

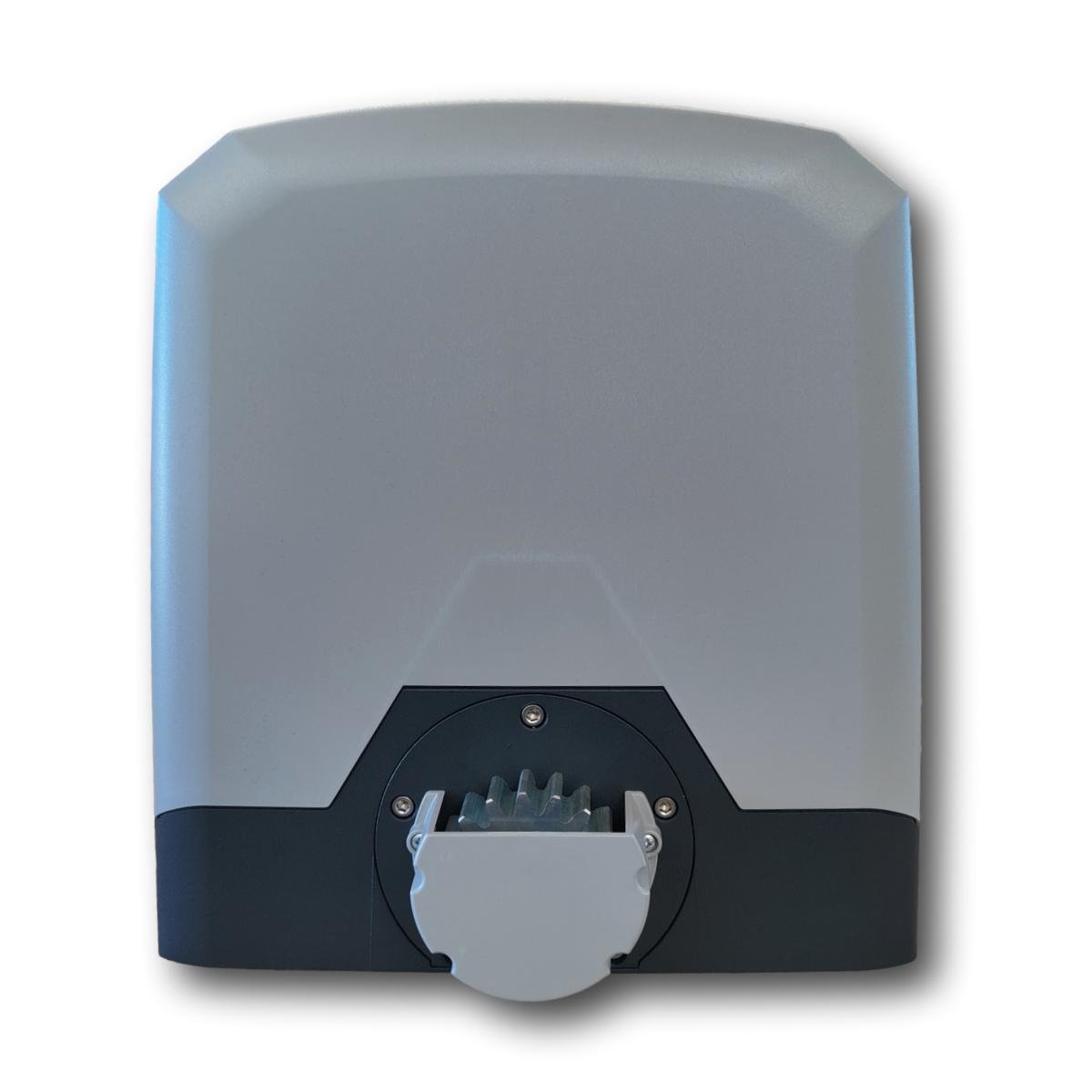

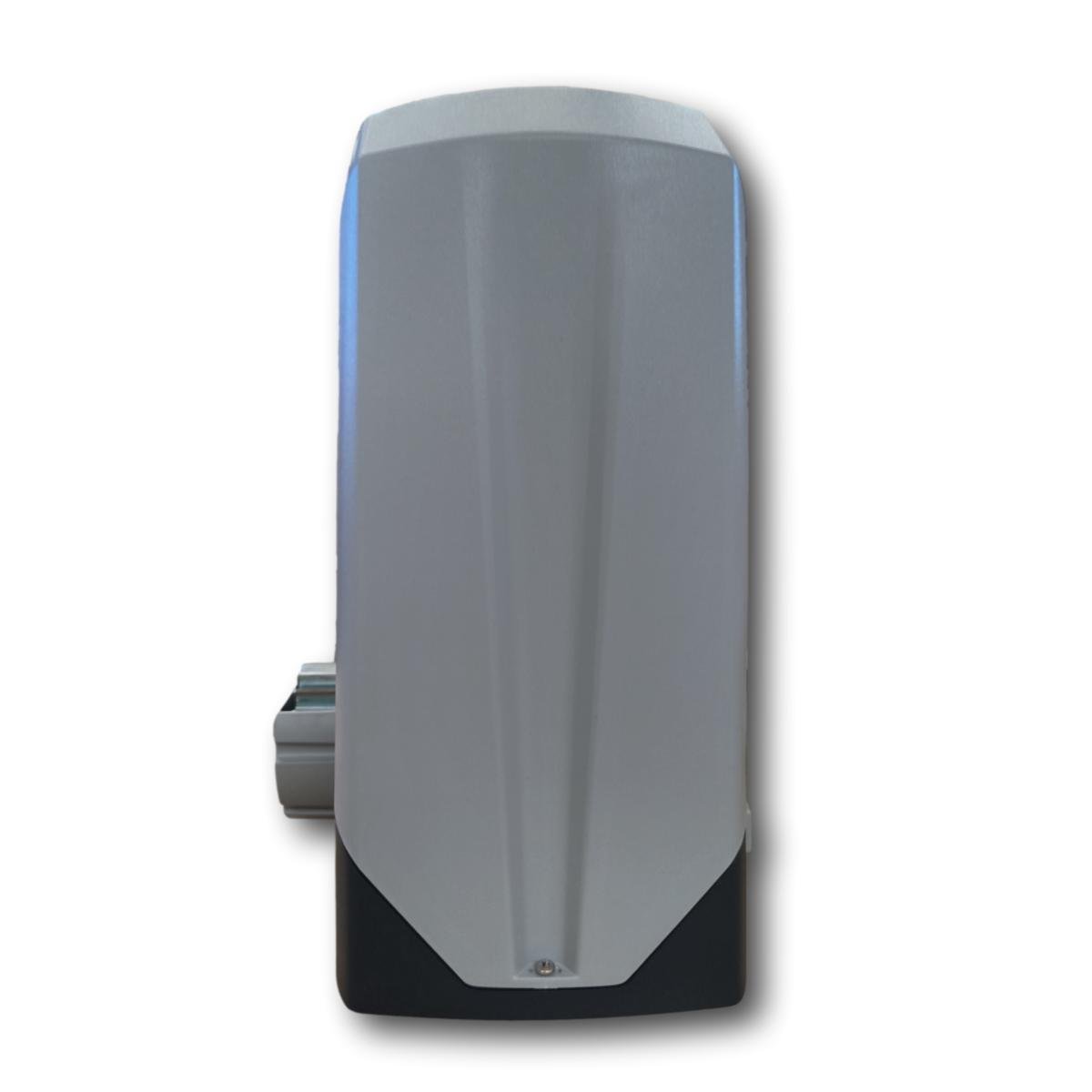

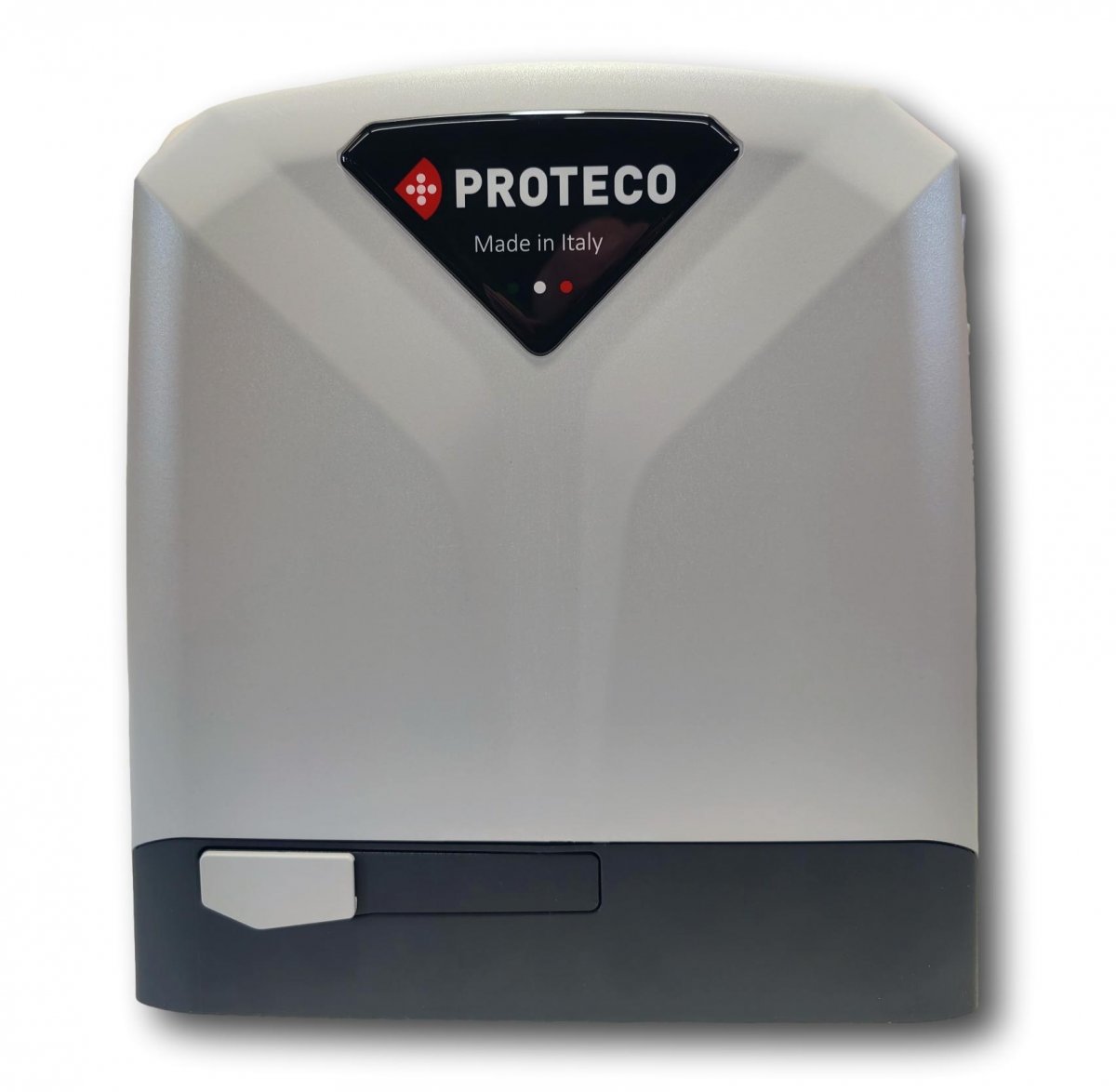

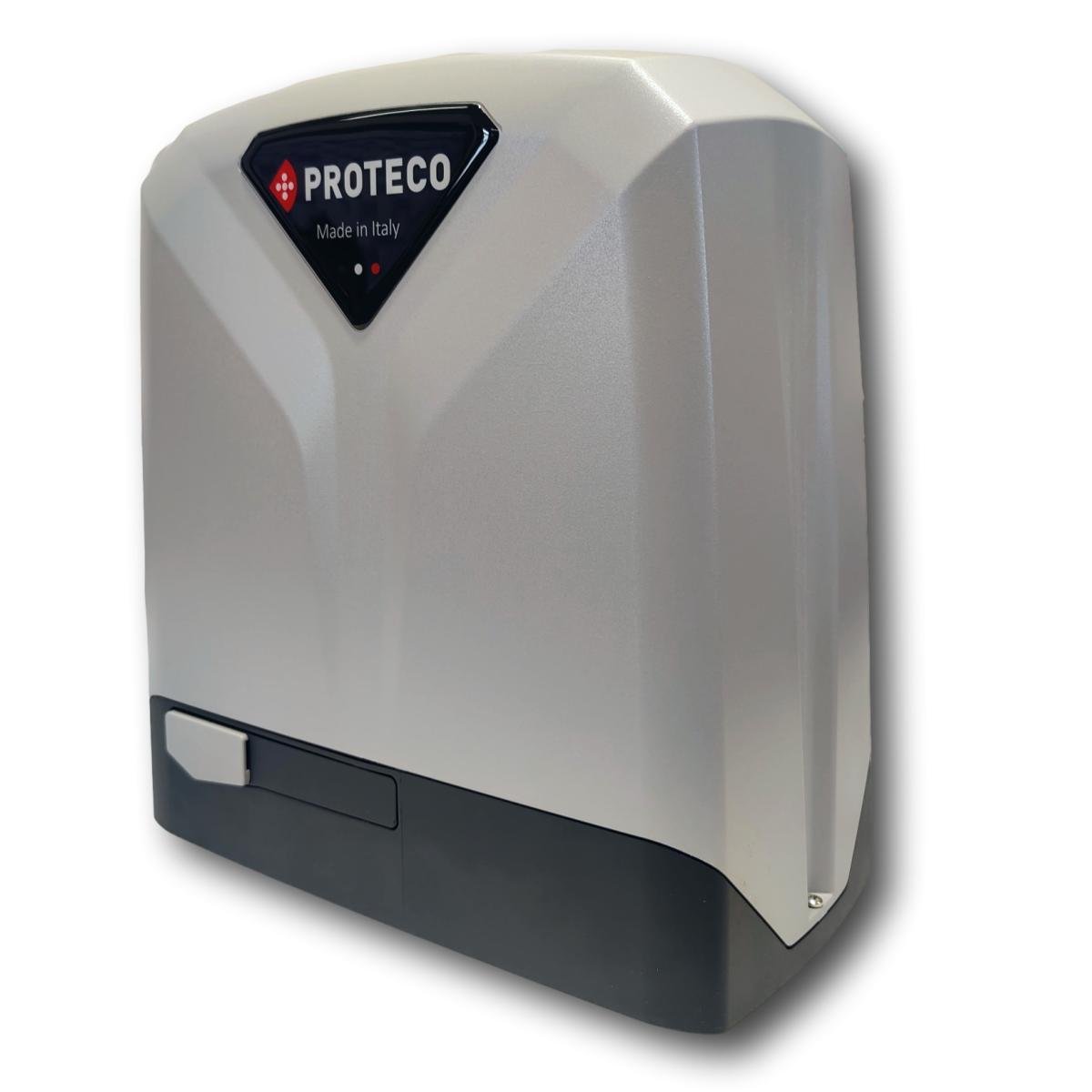

Schiebetorantrieb MATRIX 25 Industriegerät 230V / 2500kg

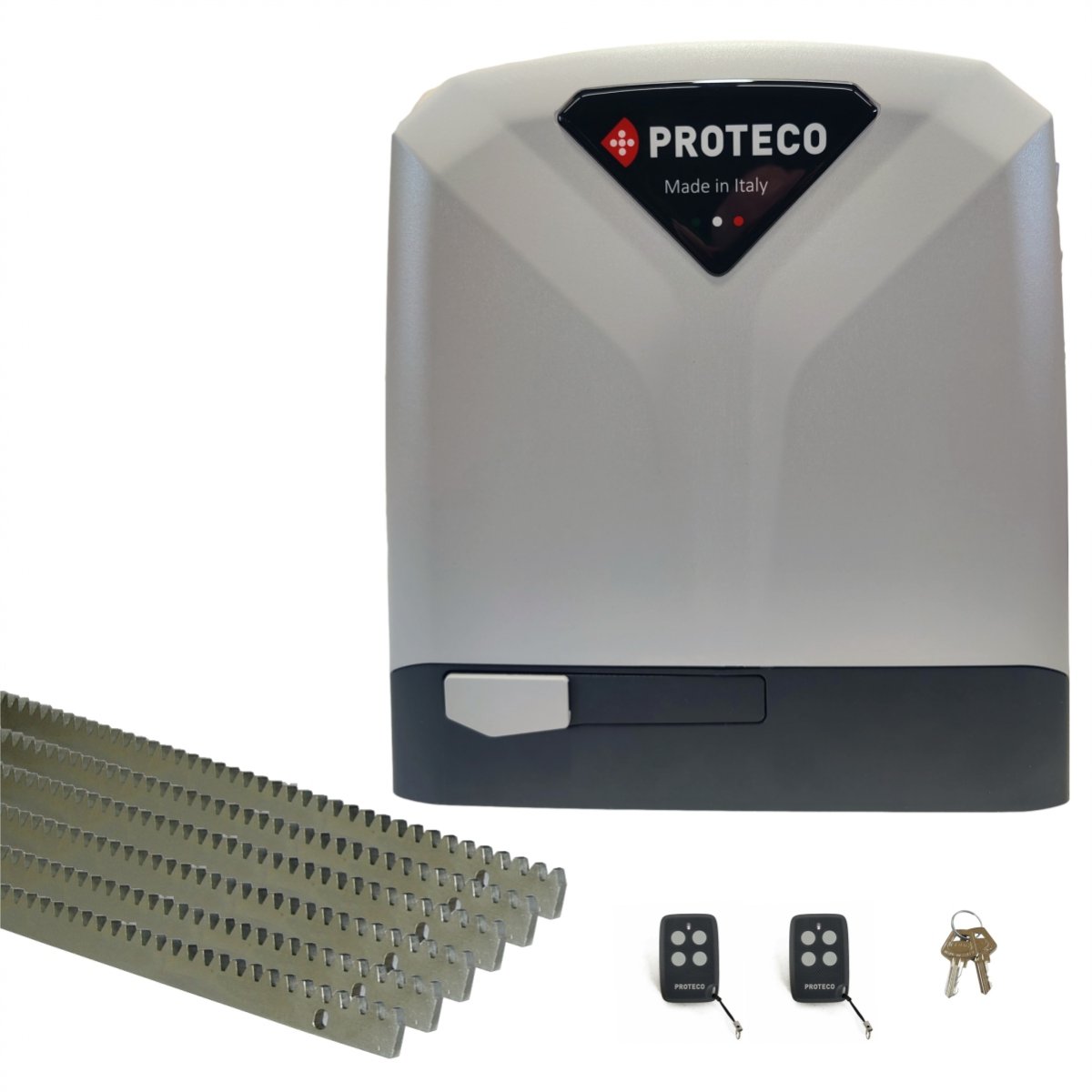

Schiebetorantrieb - Set MATRIX 25 (230V) für Tore bis 2500kg Torgewicht.

MATRIX 25 mit Digital-Motorsteuerung Q90 der neusten Generation mit diversen Einstellmöglichkeiten (siehe Anleitung Motorsteuerung). Die Motorsteuerung verfügt über ein Display und 4 Tasten über welche die Menüpunkte einfach angewählt werden um Einstellungen vor zu nehmen. Die Menüführung ist sehr einfach und jeder Menüpunkt leicht erreichbar. Der eingestellte Wert wird direkt im Display der Motorsteueung angezeigt. Der MATRIX bietet einen Softstart sowie einen deutlichen Softlauf am Ende der Torbewegung. Auch wenn das Tor im Laufweg angehalten wird verzögert es und startet wieder mit Softstart - somit gibt es keinerlei ruckartige Bewegungen welche auf das Tor übertragen werden. Der automatische Lernlauf wird als Beispiel mit dem Menüpukt C1 ausgeführt. Hierbei wird direkt die Öffnungsrichtung bestimmt. Beim Lernlauf misst der Antrieb den Öffnungsweg und lernt selbst die benötigte Kraft ein um das Tor zu öffnen und lernt auch direkt die notwendige Krafteinstellung aus (Hindernisserkennung mit Reversierung). Die Anlage erkennt somit Hindernisse im Laufweg - die Laufrichtung wird umgekehrt wenn ein Hinderniss erkannt wird. Es ist hier ohne große Vorkenntnisse möglich den Lernlauf zu fahren oder z.B. Handsender auf der Motorsteuerung zu speichern. Eine Fußgängerfunktion (Teilöffnungsweg einstellbar) ist Serie. Auch die AUF/ZU Richtung wird im Menü der Steuerung eingestellt und kann problemlos geändert werden. Definiert AUF / ZU oder Totmannbetrieb ist hier ebenso möglich.

Vergleich der unterschiedlichen MATRIX-Schiebetorantriebe:

MATRIX HS 1800 48V 300W 20m/min 80% Einschaltdauer max. 1800kg Torgewicht
MATRIX BLDC 48V 350W 13m/min 80% Einschaltdauer max. 2500kg Torgewicht
MATRIX 25 230V 550W 13m/min 50% Einschaltdauer max. 2500kg Torgewicht

Vorteile dieses Antriebs MATRIX BLDC:

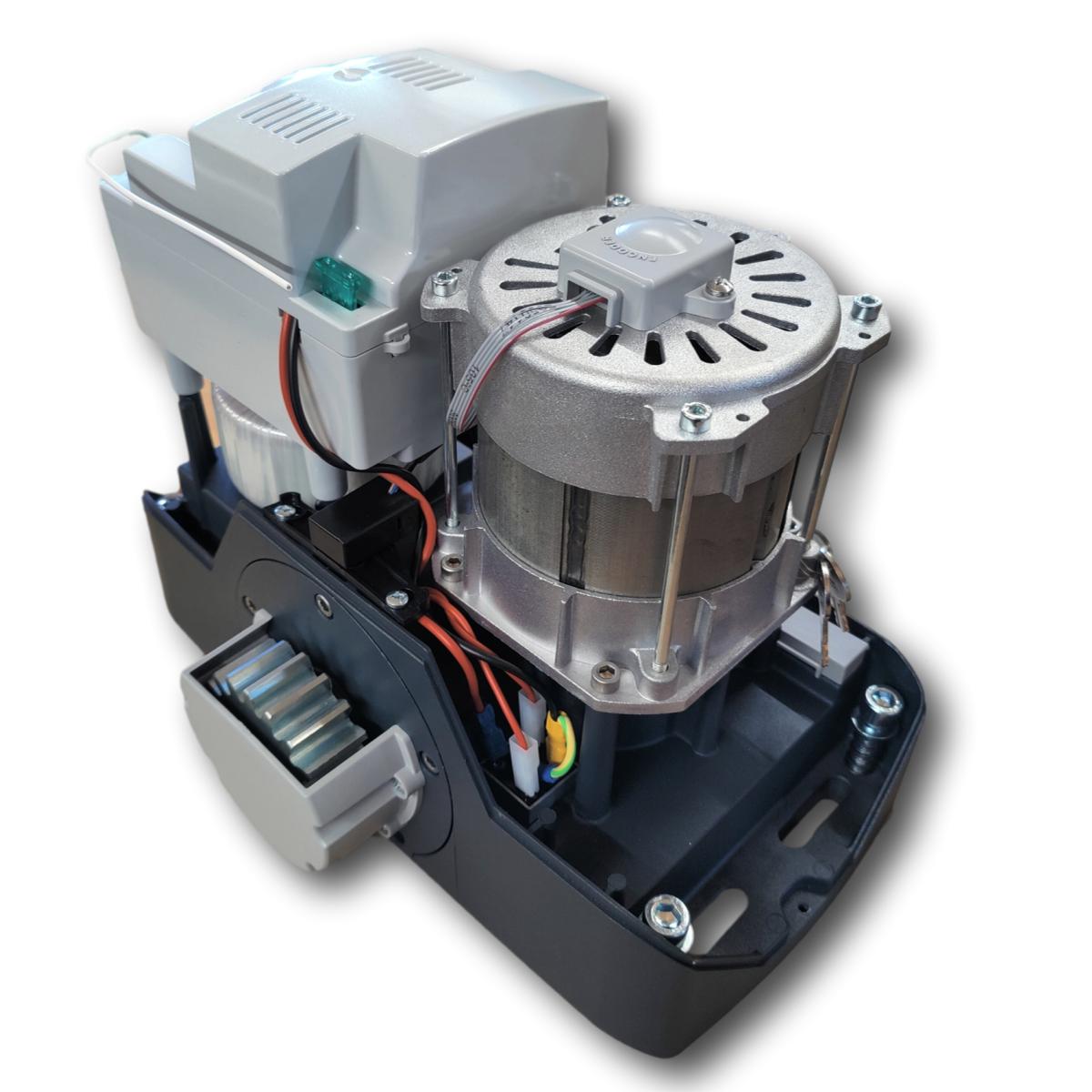

- starker 230V 550W Motor mit Q90 digital Motorsteueurng
- Encoder Laufwegüberwachung
- berührungslose Magnetendschalter (unter der Haube im Antriebsgehäuse verbaut)
- 50% Einschaltdauer
- Öffnungsgeschwindigkeit 11m/min
- Torgewicht bis max. 2500kg
- Twinmodul für synchronbetrieb von zwei Antrieben optional erhältlich PMXM01
- Laufrichtungswechsel ohne umklemmen von Motorleitungen oder Endschalterleitungen
- einfachste Bedienung über Tastenfelder auf der Motorsteuerung
- Reichweite der Handsender ca. 100m

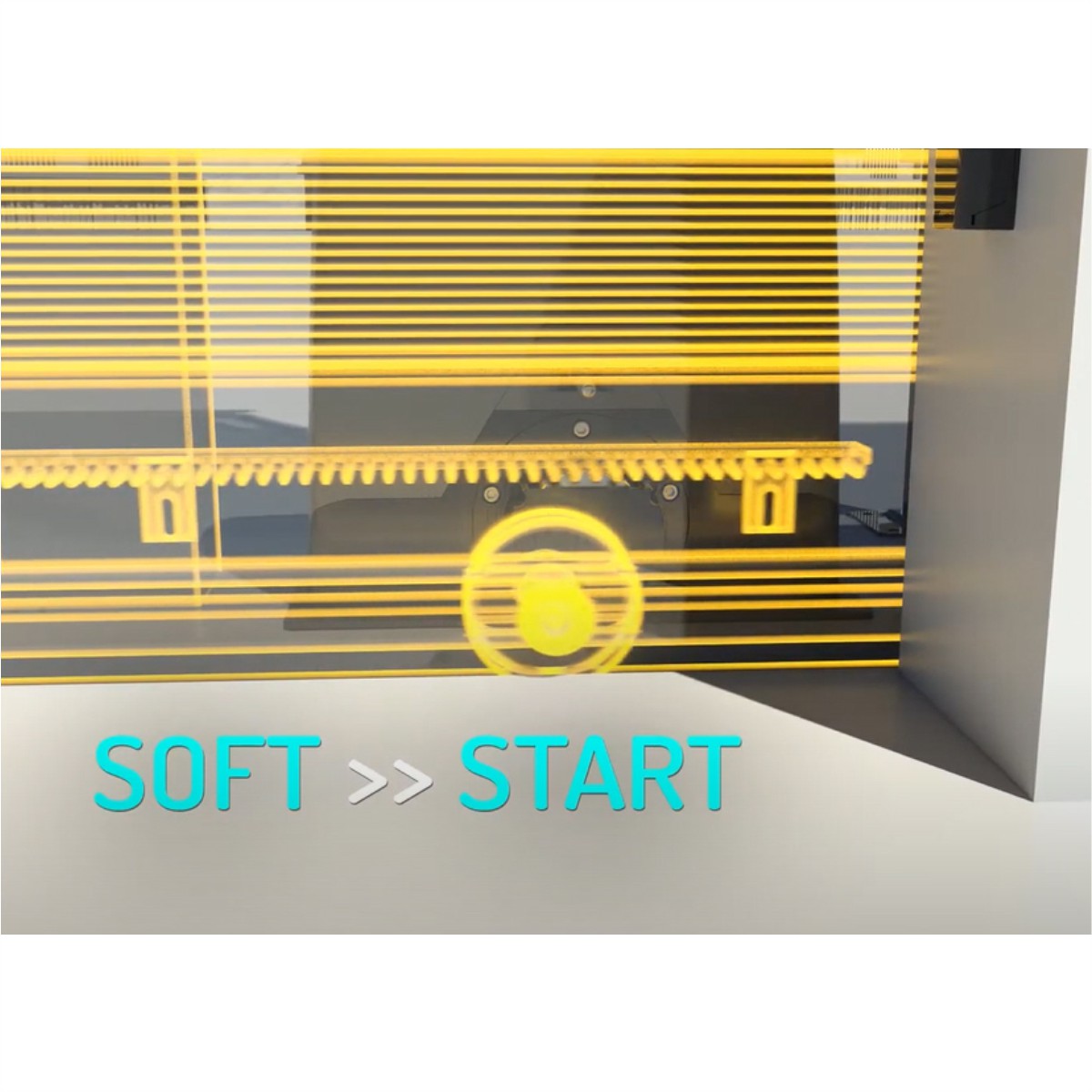

- Soft Start ebenso programmierbar wie der Softlauf am Ende jeder Torbewegung
- Schnellschließung sobald die Lichtschranke frei ist (aktivierbar)

Technische Daten:

Zuleitung: 230V
Betriebsspannung: 230V
Leistung: 550W
Startschubkraft: 2000N
Betriebsschubkraft: 1100N
Stromaufnahme: 2,5-6,0A
Öffnungsgeschwindigkeit: 11m/min
Quetschschutz: elektronische Drehmomentbegrenzung - Digital-Motorsteuerung incl. aktiver Hindernisserkennung
Temperaturbereich: -30°C bis +55°C

Anschlussmöglichkeiten auf der Motorsteuerung:

Blinkleuchtenanschluss 24V
Speicherplätze für Handsender: 64 Stück
Ausgang Spannungsversorgung für externe Geräte 24V
Not - Stop Funktion
definiert AUF / definiert ZU
Wohnanlagenfunktion (Zu-Befehle werden ignoriert)
Lichtschrankenanschlüsse
Antennenanschluss
Anschlüsse für Taster, Taster-Fußgängerfunktion
Fußgängerfunktion

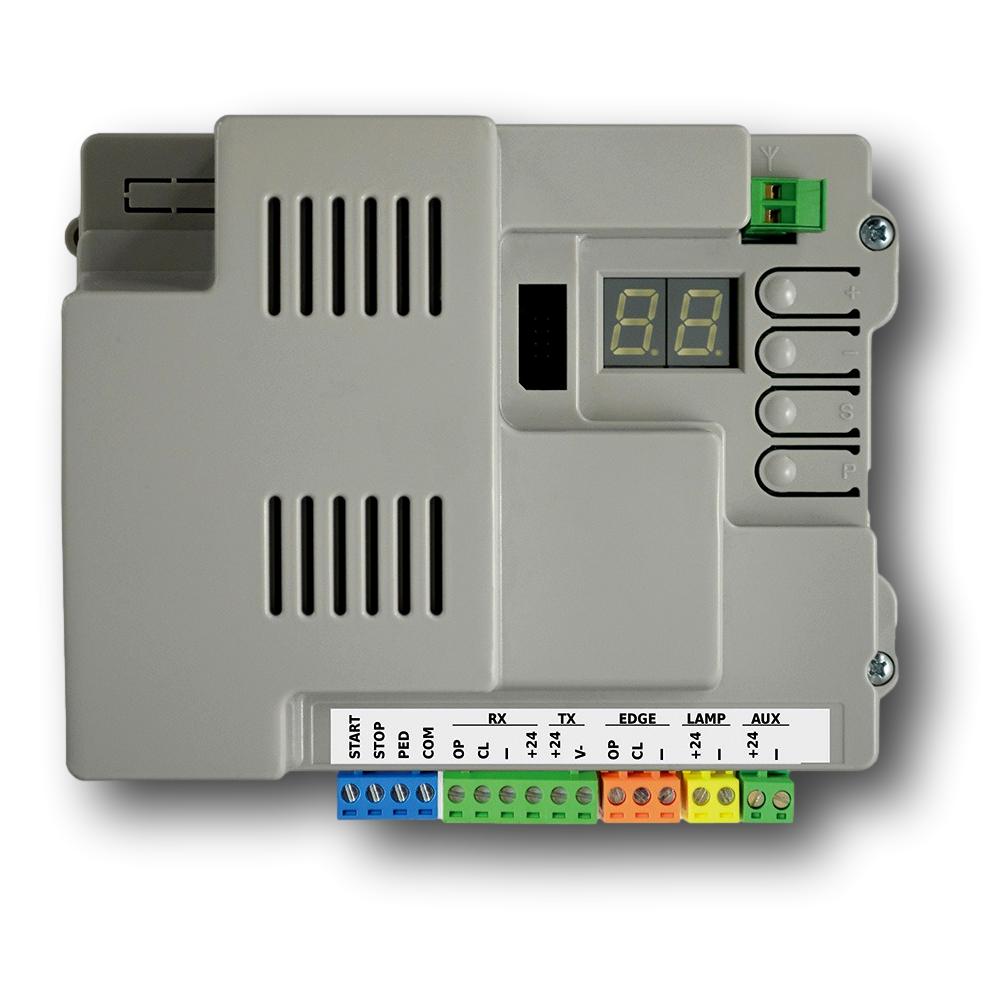

Q90 Motorsteuerung

Programmierung per Display und digitaler Fehlermeldung
EN12453 einstellbare Hindersnisserkennung
Elektronische Einstellung der Arbeitszeit und Verlangsamung
Automatische und sequentielle Programmierung mit elektronischer Einstellung der Motor Kraft
Funktion “sofort schließen” nach durchfahren der Lichtschranke
Teilöffnung und Mehrfamilienhaus-Funktion (Impulsblockierung)
Integrierter 433.62 Mhz Empfänger rolling Code

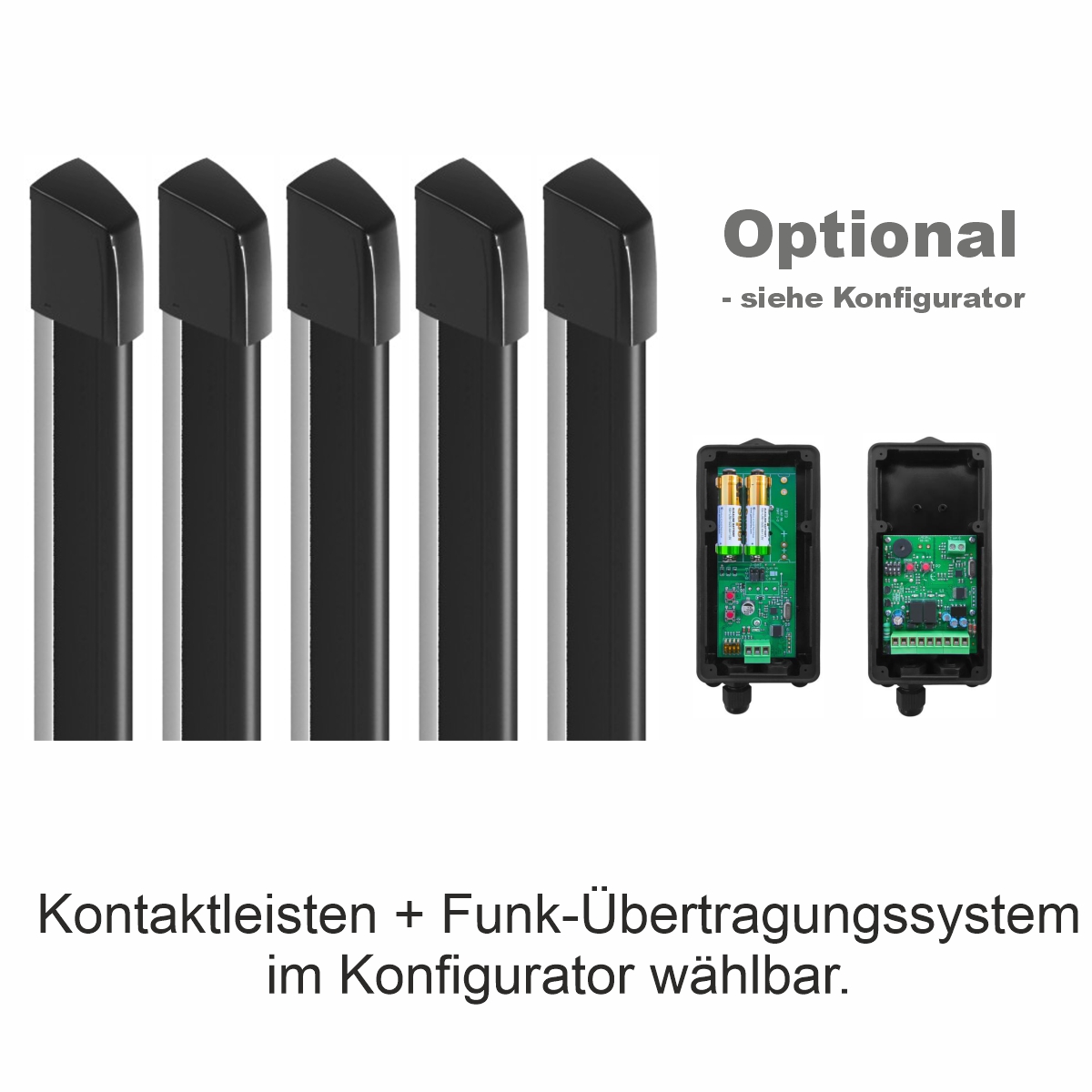

Schnittstelle für 8,2kOhm Sicherheitsleisten

Funktionen wie:

- automatischer Zulauf (Zeit einstellbar bis )
- Drehmomenteinstellung
- Start Funktion ganz Auf/Zu
- Fußgängerfunktion (ca.1,0m Öffnung)
- automatischer Lernlauf für Laufweg, Drehmoment und Softlauf
sind Serie...
