Schiebetorantrieb MATRIX HS Brushless bis 1800kg

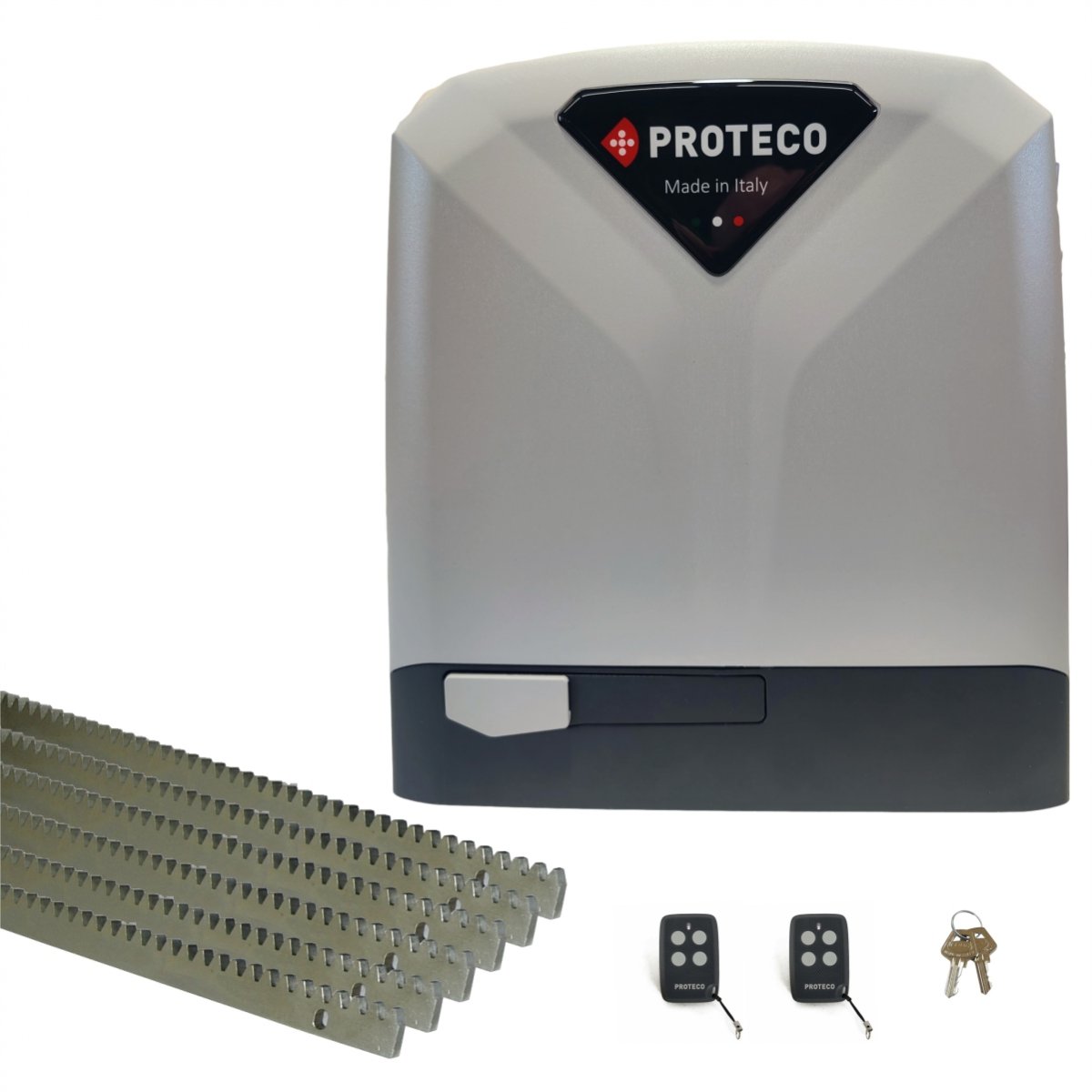

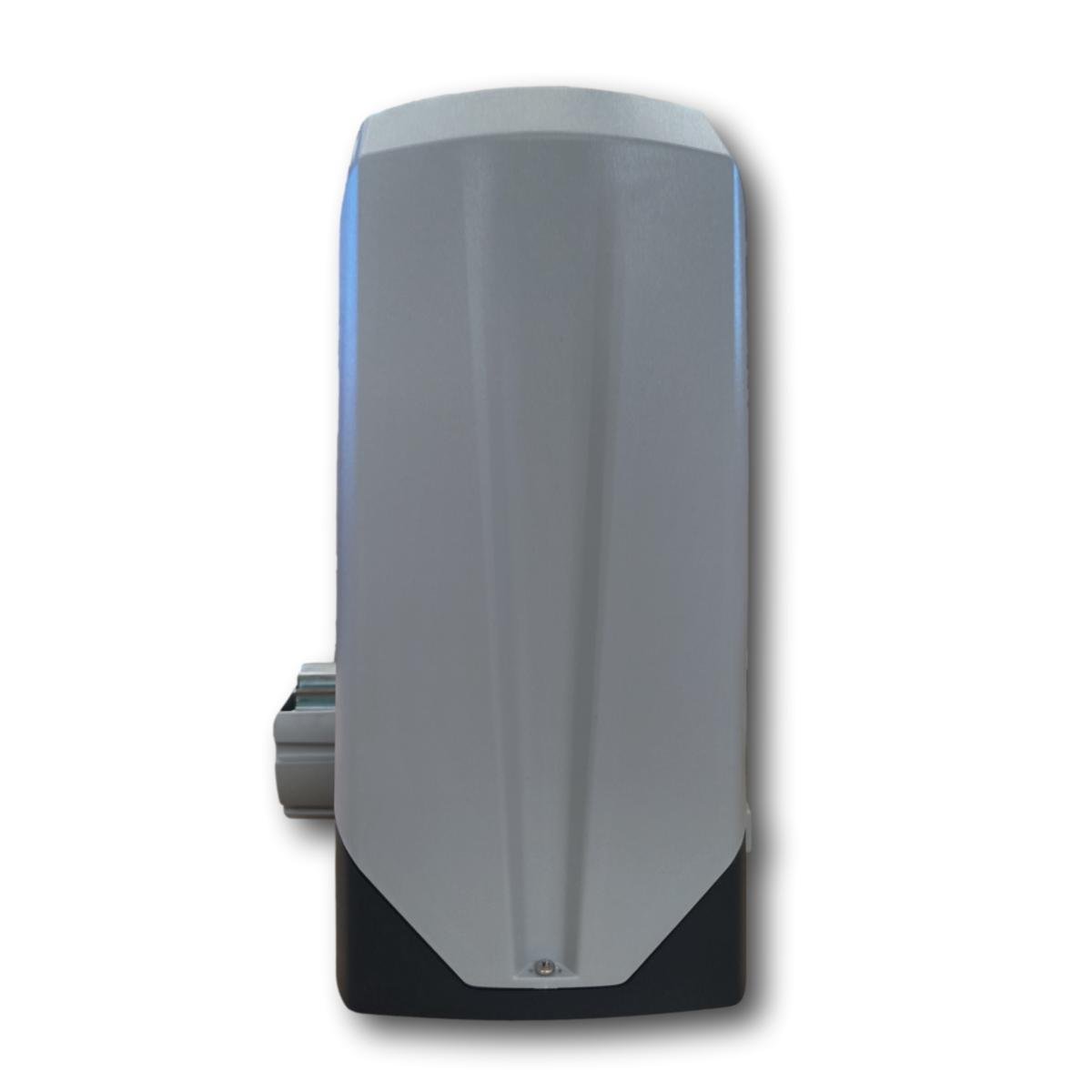

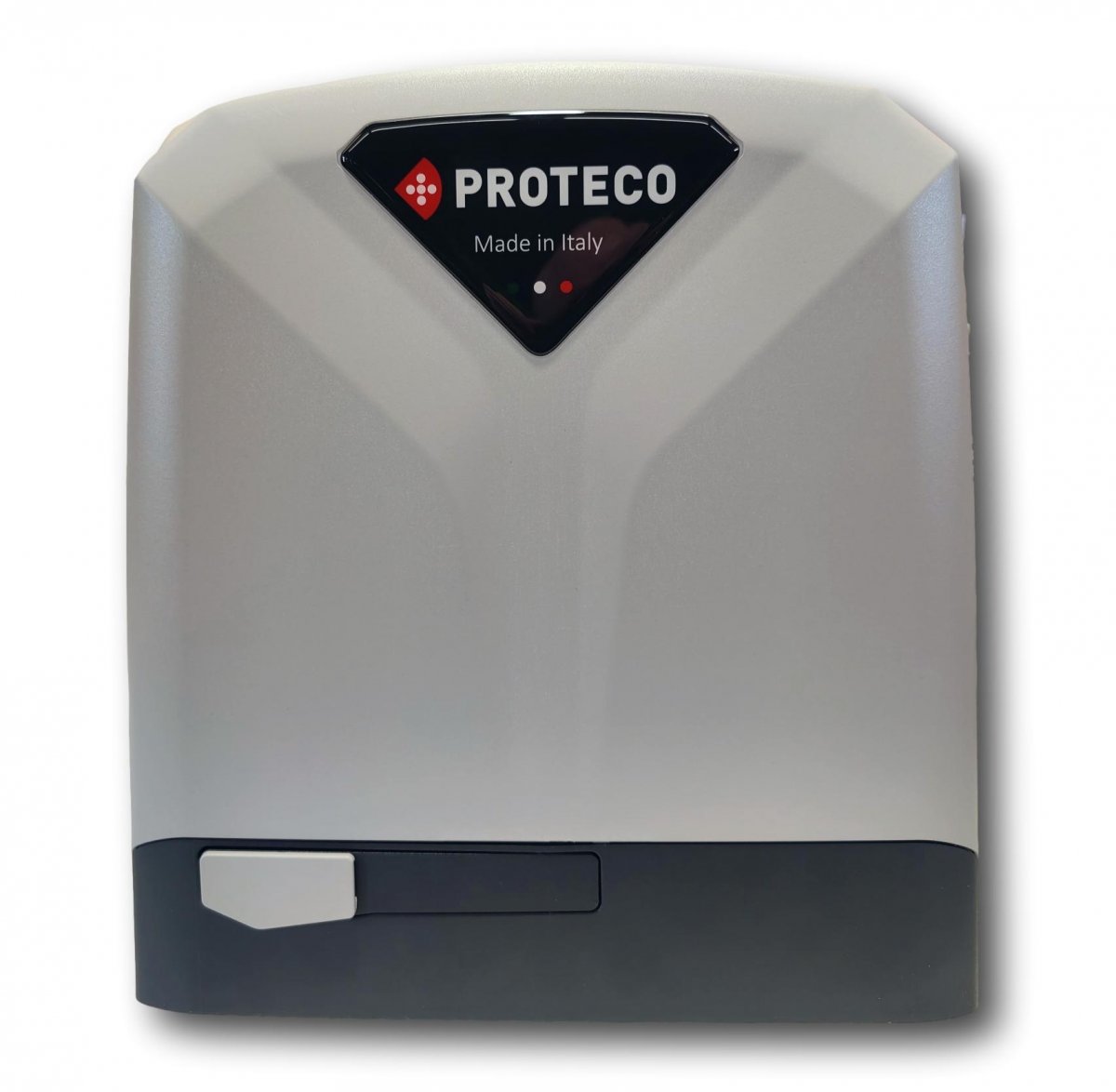

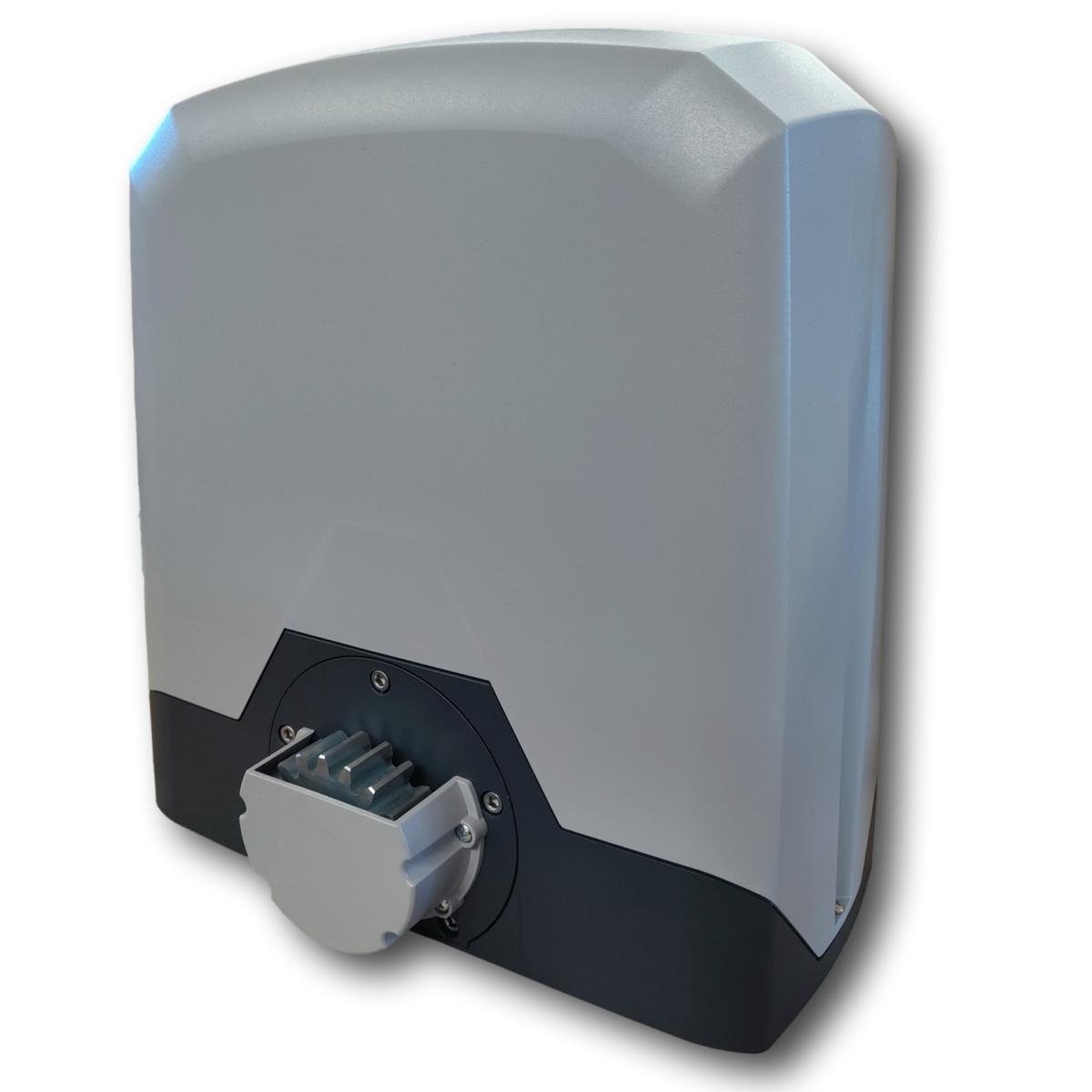

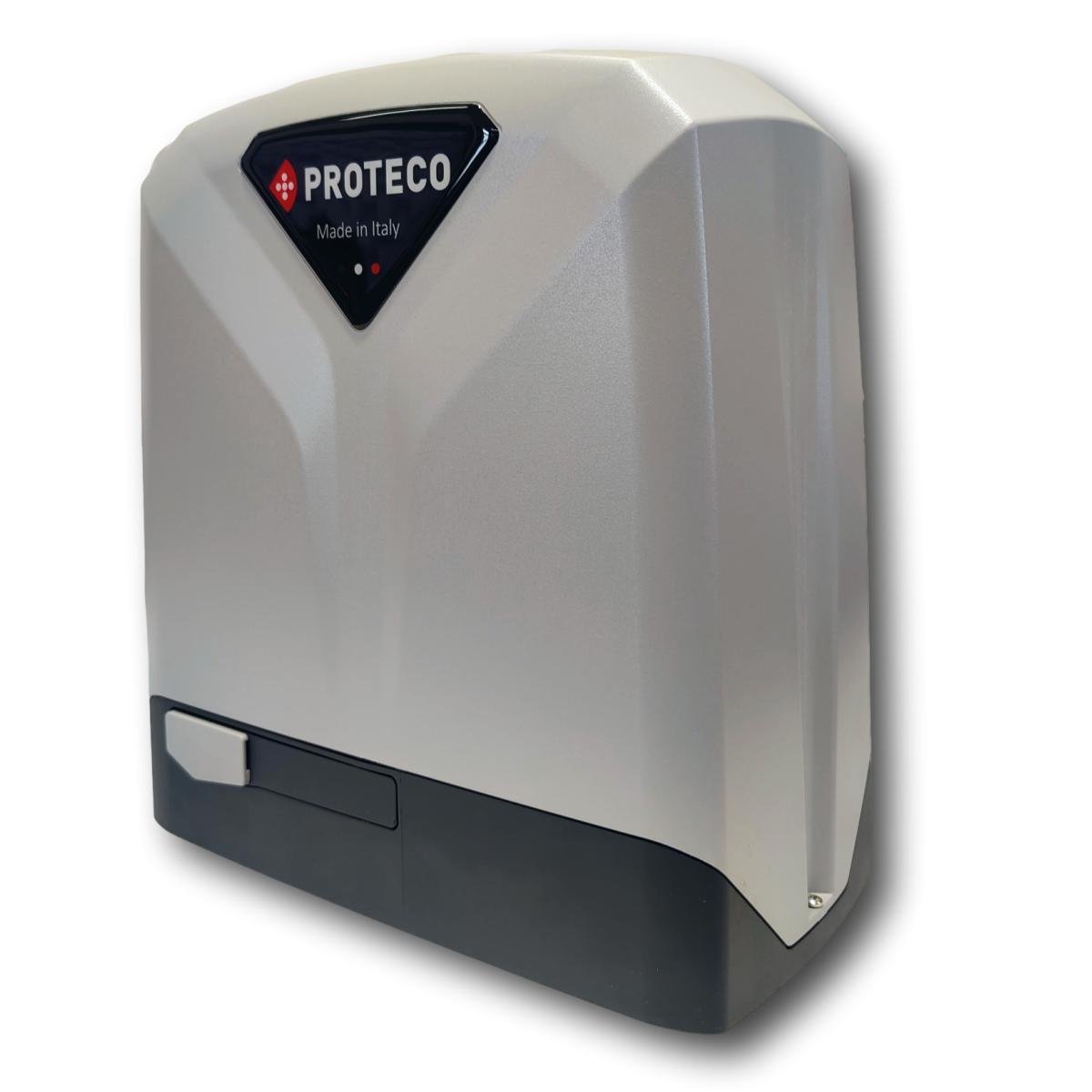

Schiebetorantrieb - Set MATRIX HS für Tore bis 1800kg Torgewicht

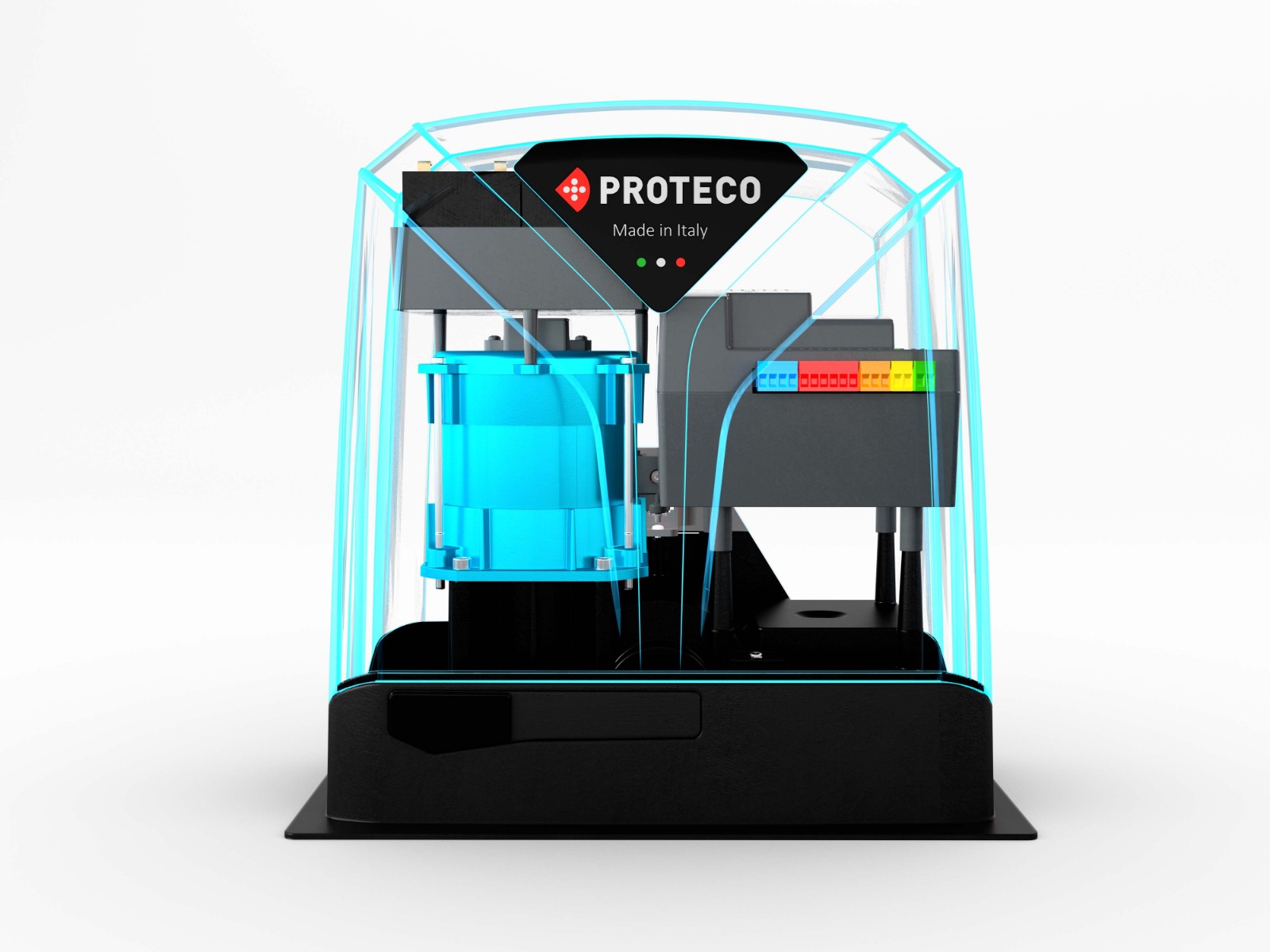

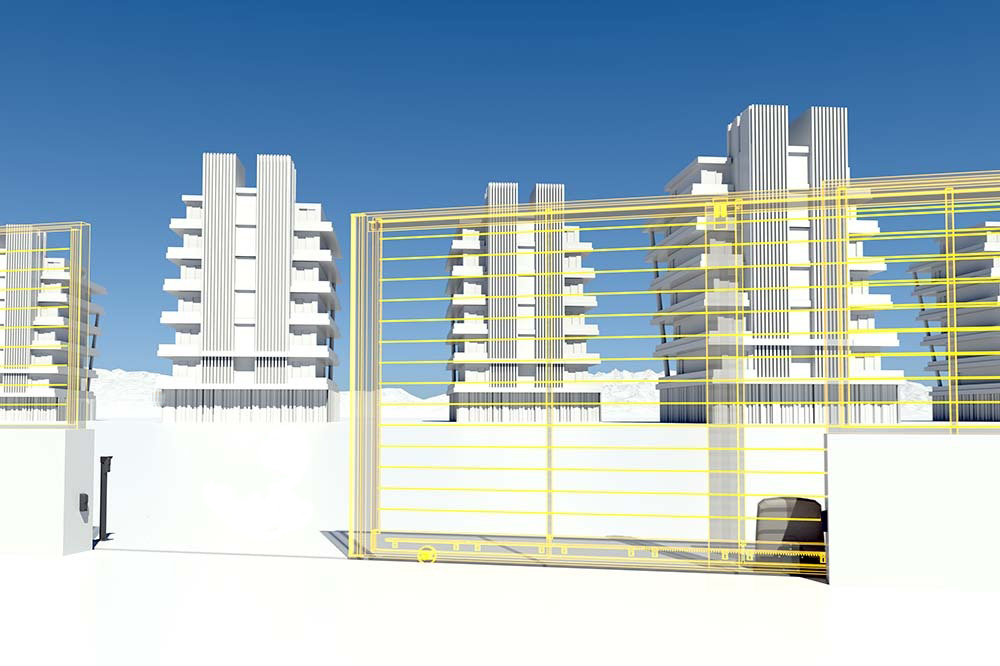

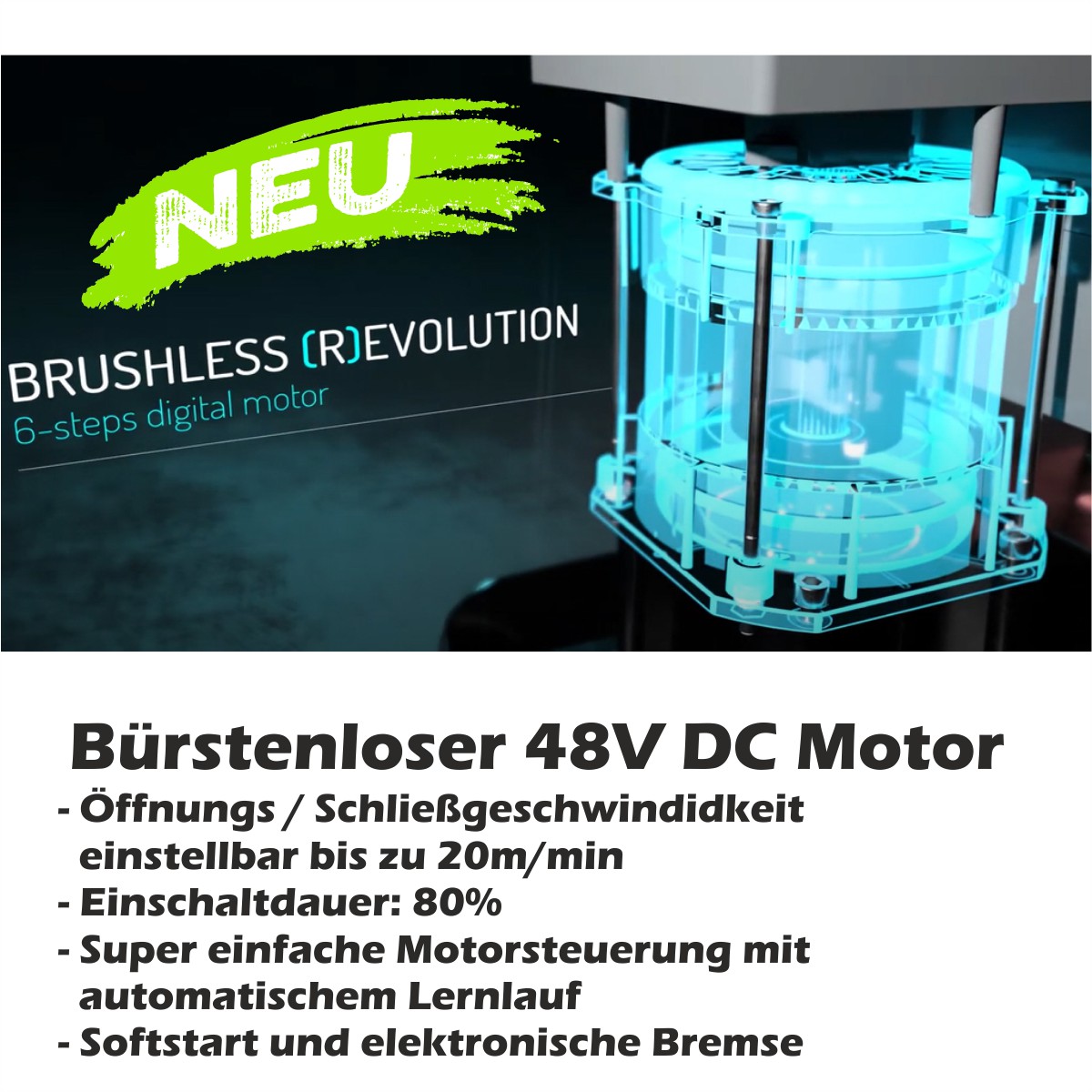

Der Schiebetorantrieb MATRIX HS ist unser erster Schiebetorantrieb mit einem 48V Brushless-Motor (Bürstenloser 48V DC-Motor) mit 20m/min Öffnungsgeschwindigkeit. Die neue Brushless-Motoren haben im Vergleich zu Bürstenmotoren deutlich mehr Power. Geringerer Verschleiß, weniger Wärmeentwicklung und Wartungsaufwand. Er hat einen deutlich höheren Wirkungsgrad als vergleichbare Torantriebe mit Bürstenmotoren. Kombiniert mit der speziell für diesen Motor entwickelte Digital-Motorsteuerung Q90 ist dieser Antrieb ein echter Dauerläufer welcher trotzdem nicht kompliziert ist. Die Motorsteuerung verfügt über ein Display und 4 Tasten über welche die Menüpunkte einfach erreicht werden. Die Menüführung ist sehr einfach und auch für den Endkunden verständlich. Der MATRIX bietet einen Softstart sowie einen deutlichen Softlauf am Ende der Torbewegung. Auch wenn das Tor im Laufweg angehalten wird verzögert es und startet wieder mit Softstart - somit gibt es keinerlei ruckartige Bewegungen welche auf das Tor übertragen werden. Der automatische Lernlauf wird als Beispiel mit dem Menüpukt C1 ausgeführt.
Hierbei wird direkt die Öffnungsrichtung bestimmt. Beim Lernlauf misst der Antrieb den Öffnungsweg und lernt selbst die benötigte Kraft ein um das Tor zu öffnen. Ebenso lernt der Antrieb selbst die aktive Kraftabschaltung mit Hindernisserkennung (Reversierung) ein. Die Anlage erkennt somit Hindernisse im Laufweg - die Laufrichtung wird umgekehrt. Es ist hier ohne große Vorkenntnisse möglich den Lernlauf zu fahren oder z.B. Handsender auf der Motorsteuerung zu speichern. Eine Fußgängerfunktion (Teilöffnung) ist Serienmäßig vorhanden.

Vergleich der unterschiedlichen MATRIX-Schiebetorantriebe:

MATRIX HS 1800 48V 300W 20m/min 80% Einschaltdauer max. 1800kg Torgewicht
MATRIX BLDC 48V 350W 13m/min 80% Einschaltdauer max. 2500kg Torgewicht
MATRIX 25 230V 550W 13m/min 50% Einschaltdauer max. 2500kg Torgewicht

Vorteile dieses Antriebs:

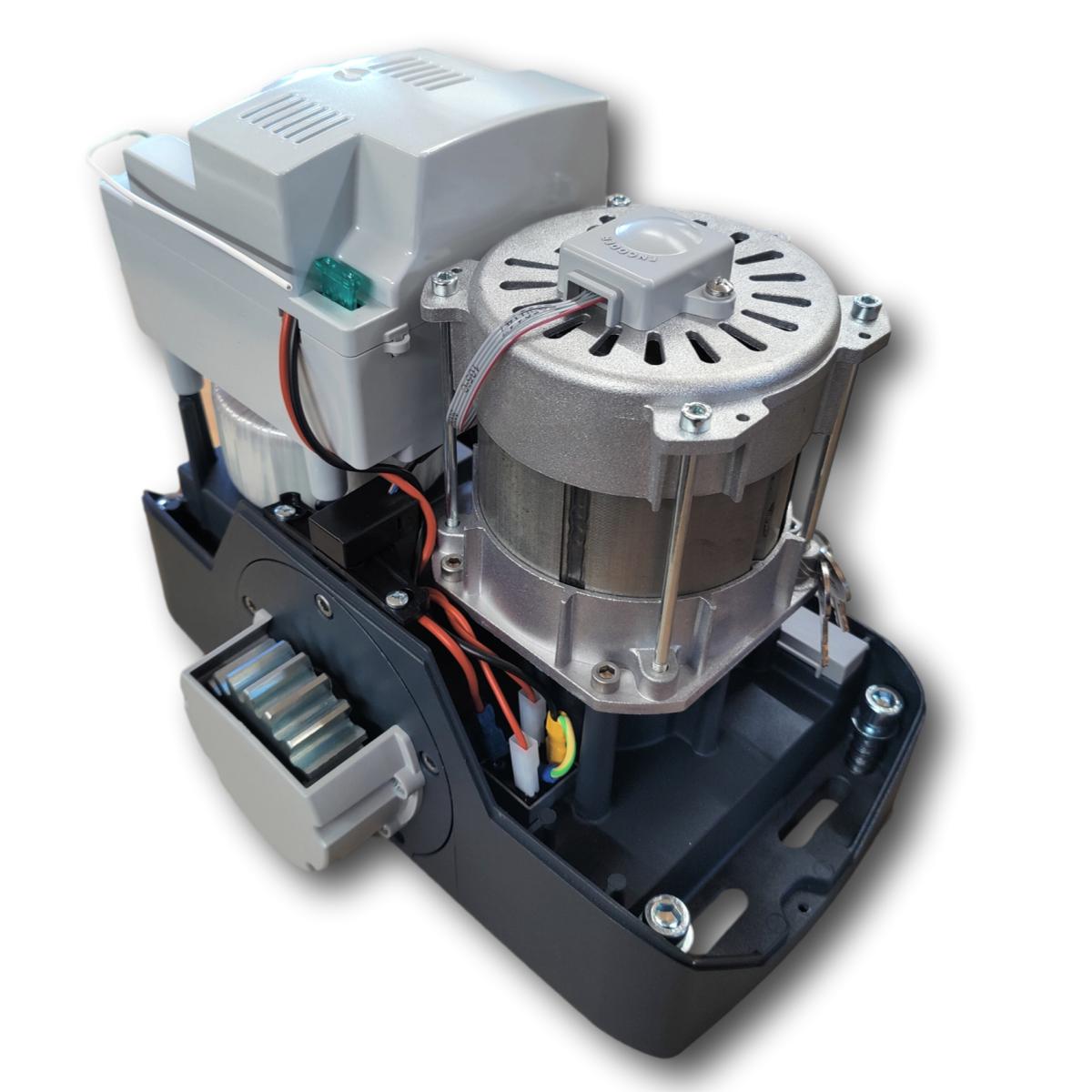

- Brushless 48V Motor mit digital Motorsteueurng
- Encoder Laufwegüberwachung

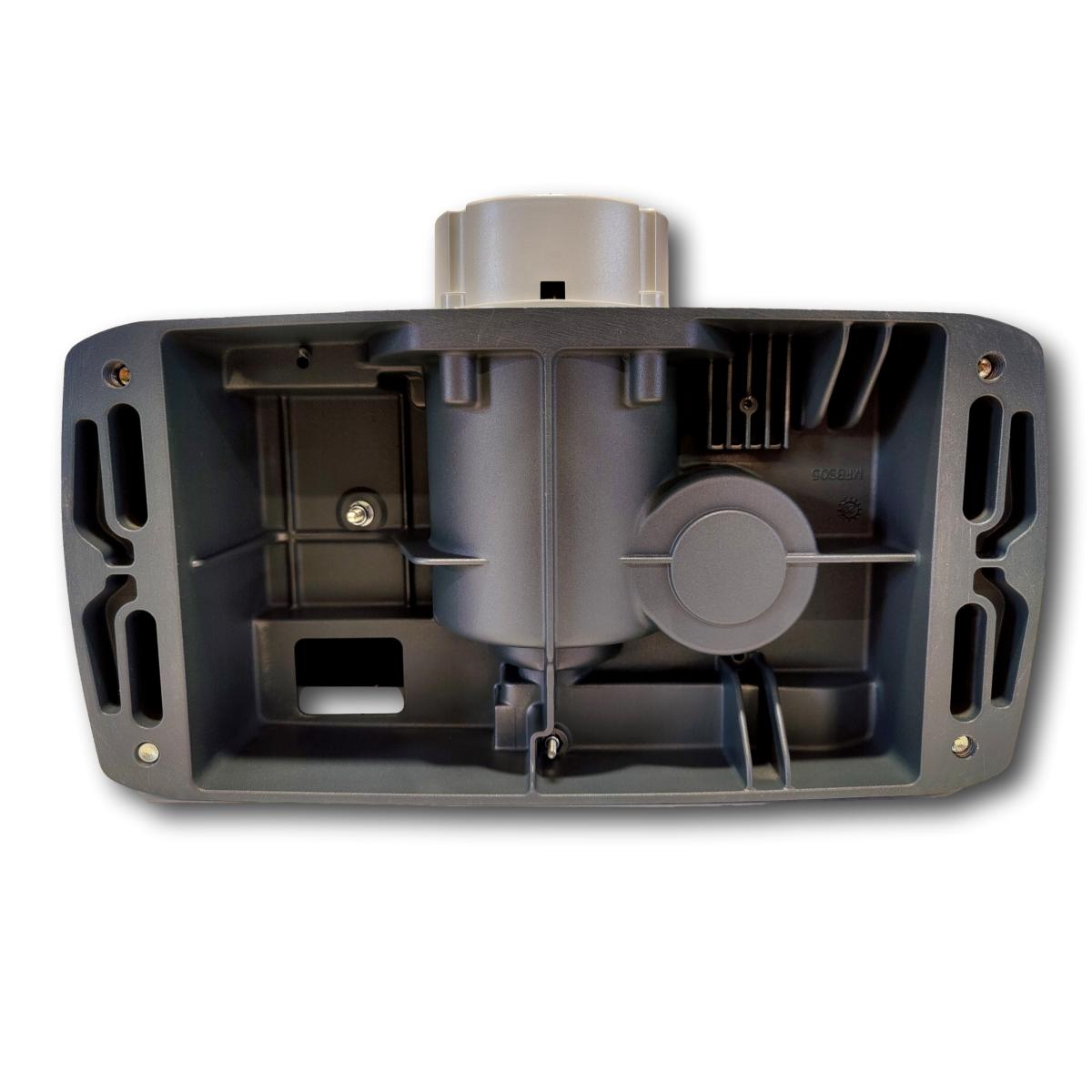

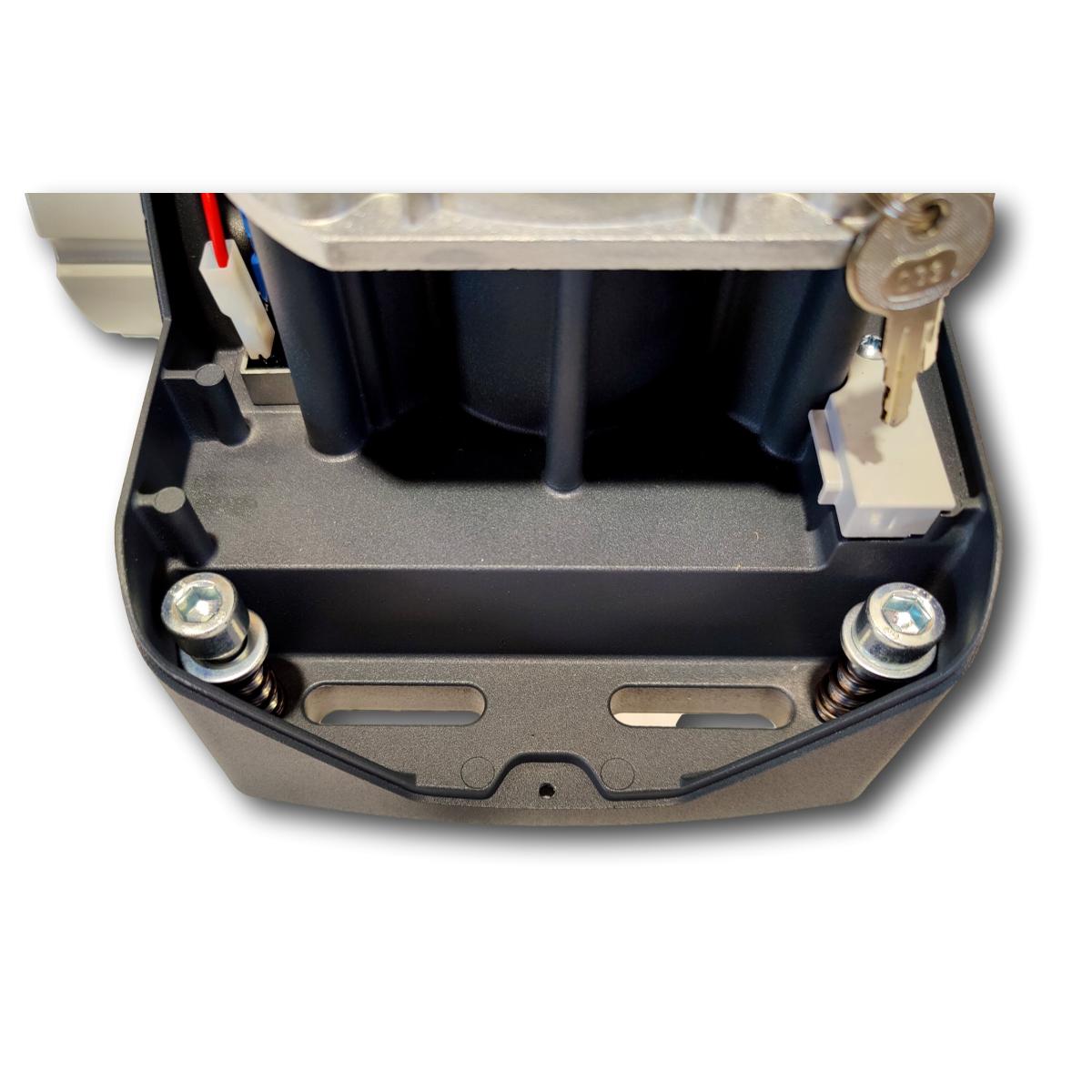

- berührungslose Magnetendschalter (unter der Haube im Antriebsgehäuse verbaut)
- geeignet für bis zu 250 Öffnungen pro Tag (80% Einschaltdauer)
- Öffnungsgeschwindigkeit 20m/min (einstellbar)
- Twinmodul für synchronbetrieb von zwei Antrieben optional erhältlich PMXM01
- Laufrichtungswechsel ohne umklemmen von Motorleitungen oder Endschalterleitungen
- einfachste Bedienung über Tastenfelder auf der Motorsteuerung
- Reichweite der Handsender ca. 100m

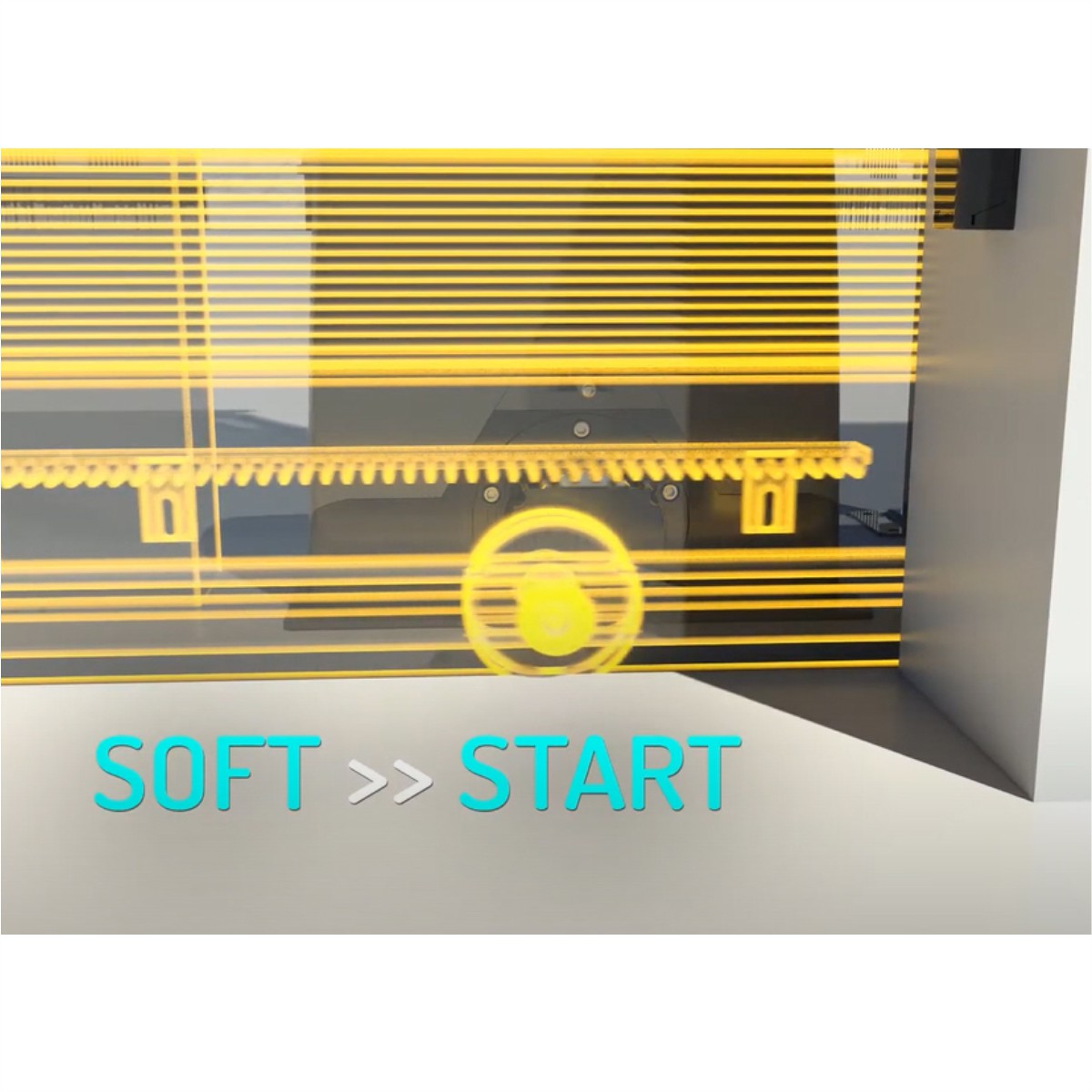

- Soft Start ebenso programmierbar wie der Softlauf am Ende jeder Torbewegung
- Schnellschließung sobald die Lichtschranke frei ist (aktivierbar)

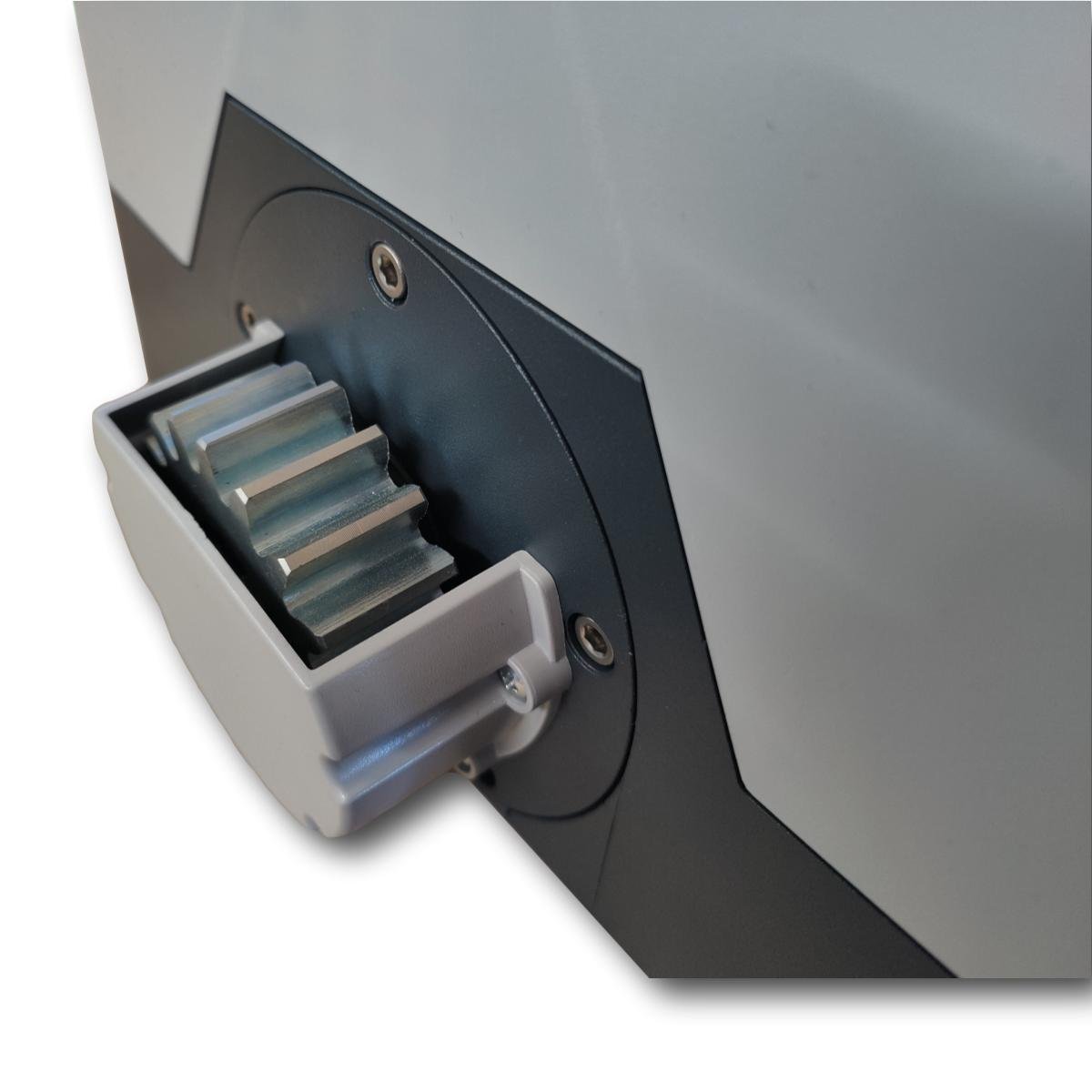

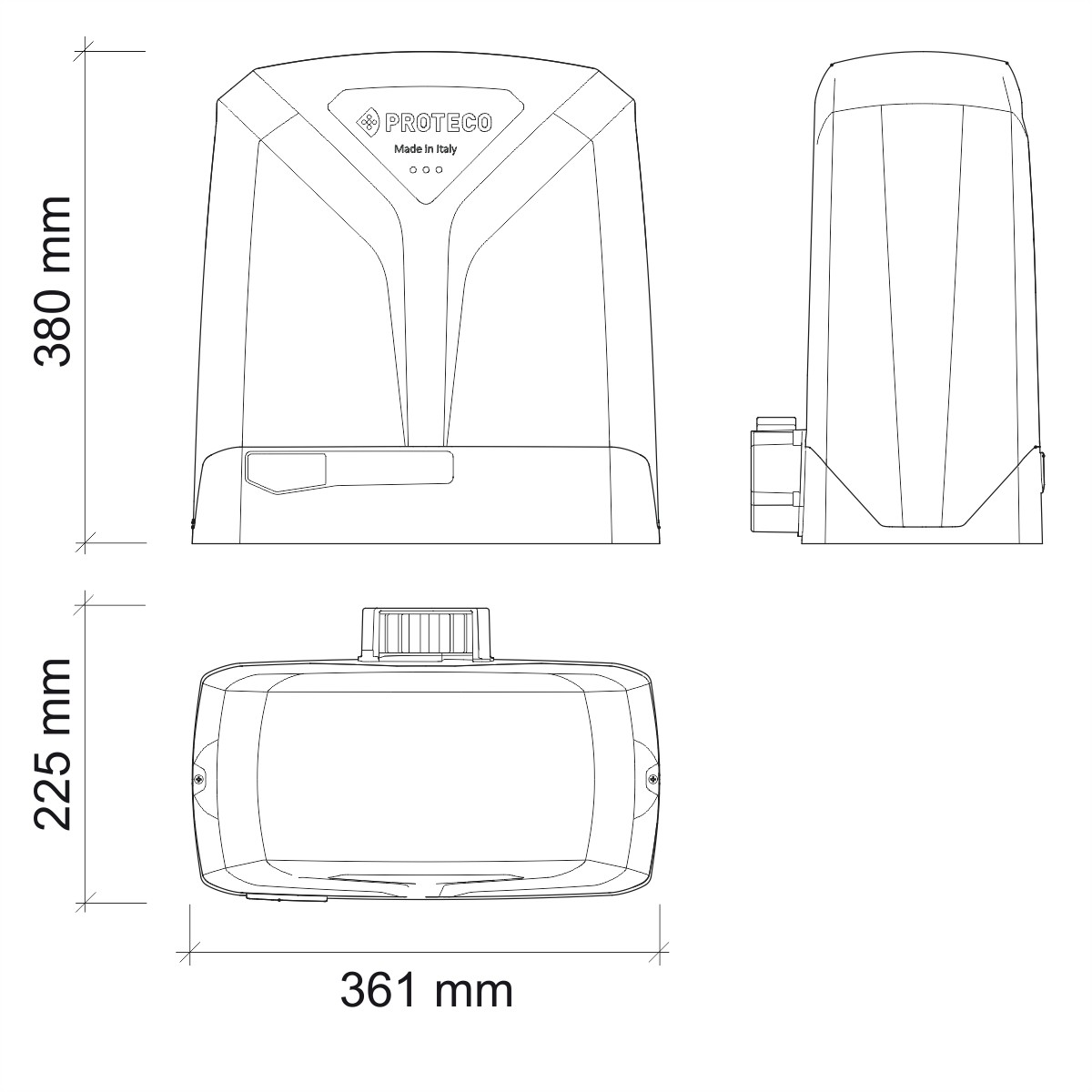

Technische Daten:

Zuleitung: 230V
Betriebsspannung: 48V DC
Leistung: 300W
Startschubkraft: 1500N
Betriebsschubkraft: 700N
Stromaufnahme: 1,3-3,0A
Öffnungsgeschwindigkeit: bis zu 20m/min (wird auch unter Last erreicht!)
Quetschschutz: elektronische Drehmomentbegrenzung - Digital-Motorsteuerung incl. aktiver Hindernisserkennung
Temperaturbereich: -30°C bis +55°C
Einschaltdauer: 80%

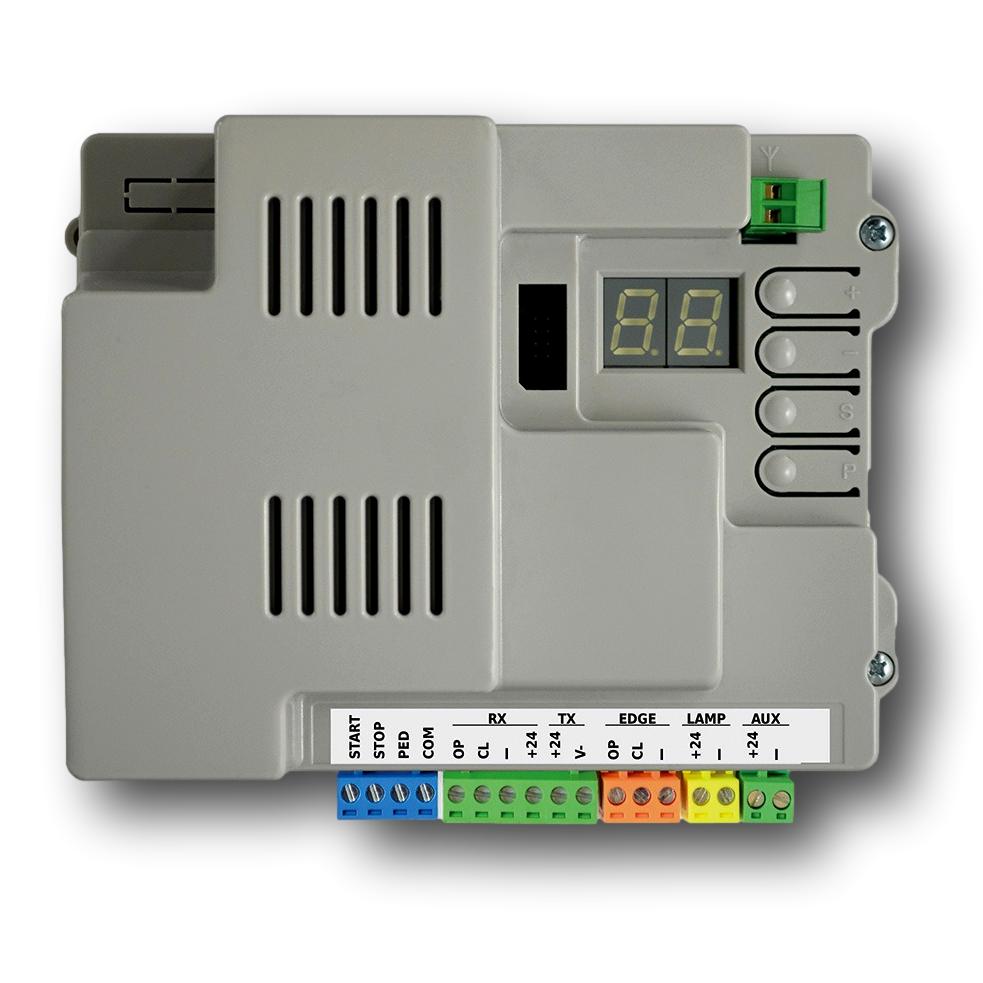

Motorsteuerung Q90SH-H

Programmierung per Display und digitaler Fehlermeldung
EN12453 einstellbare Hindersnisserkennung
Elektronische Einstellung der Arbeitszeit und Verlangsamung
Automatische und sequentielle Programmierung mit elektronischer Einstellung der Motor Kraft
Funktion “sofort schließen” nach durchfahren der Lichtschranke
Teilöffnung und Mehrfamilienhaus-Funktion (Impulsblockierung)
Integrierter 433.62 Mhz Empfänger rolling Code
Schnittstelle für 8,2kOhm Sicherheitsleisten

Anschlussmöglichkeiten auf der Motorsteuerung:

Blinkleuchtenanschluss 24V
Speicherplätze für Handsender: 64 Stück
Ausgang Spannungsversorgung für externe Geräte 24V
definiert AUF / definiert ZU
Wohnanlagenfunktion (Zu-Befehle werden ignoriert)
Not - Stop Funktion
Lichtschrankenanschlüsse
Antennenanschluss
Anschlüsse für Taster, Taster-Fußgängerfunktion
Fußgängerfunktion
