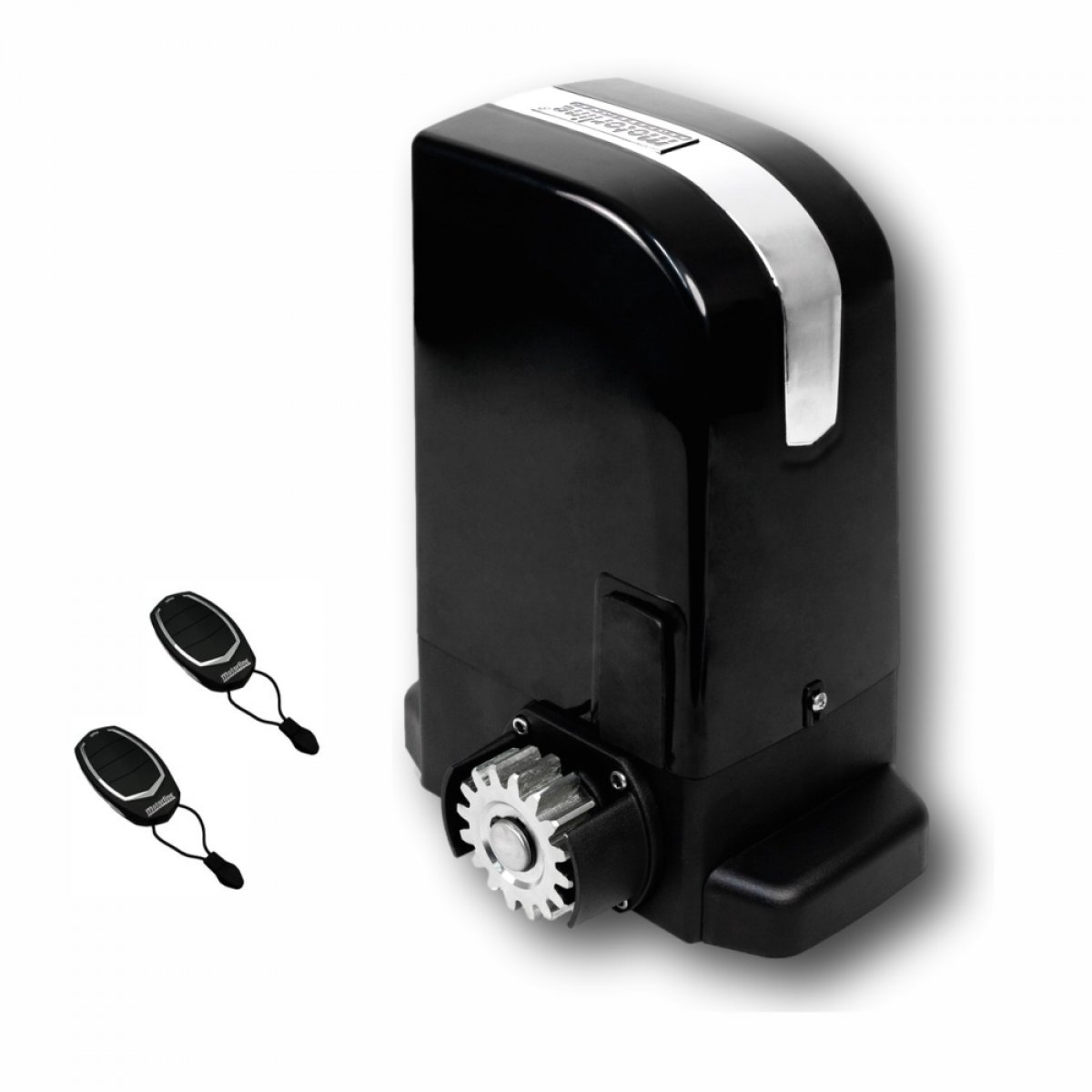

Schiebetorantrieb Set B-500 MAG 280W Einzelgerät

Artikelnummer: 2915
Anleitungen PDF
Anleitungen Video
Konfigurieren Sie jetzt das gewünschte Zubehör zum Artikel, um Ihren persönlichen Preis zu erhalten:
Wie funktioniert der Konfigurator?
Stück
Lieferzeit:

Wichtigste Details:

  • Schiebetorantrieb B-500 230V für Tore bis 500 kg
  • Getriebe im Ölbad
  • Soft Start ebenso programmierbar wie der Softlauf am Ende jeder Torbewegung
  • Schnellschließung sobald die Lichtschranke frei ist (aktivierbar)
  • Fußgängerfunktion per Taster, Schlüsseltaster, Fernbedienung, App-Steuerung


Schiebetorantrieb - Einzelgerät Typ: B-500 für Tore bis 500kg Torgewicht Version mit Magnetendschalter


Der B-500 wurde entwickelt, um Schiebetore im privaten Wohnbereich zu automatisieren.

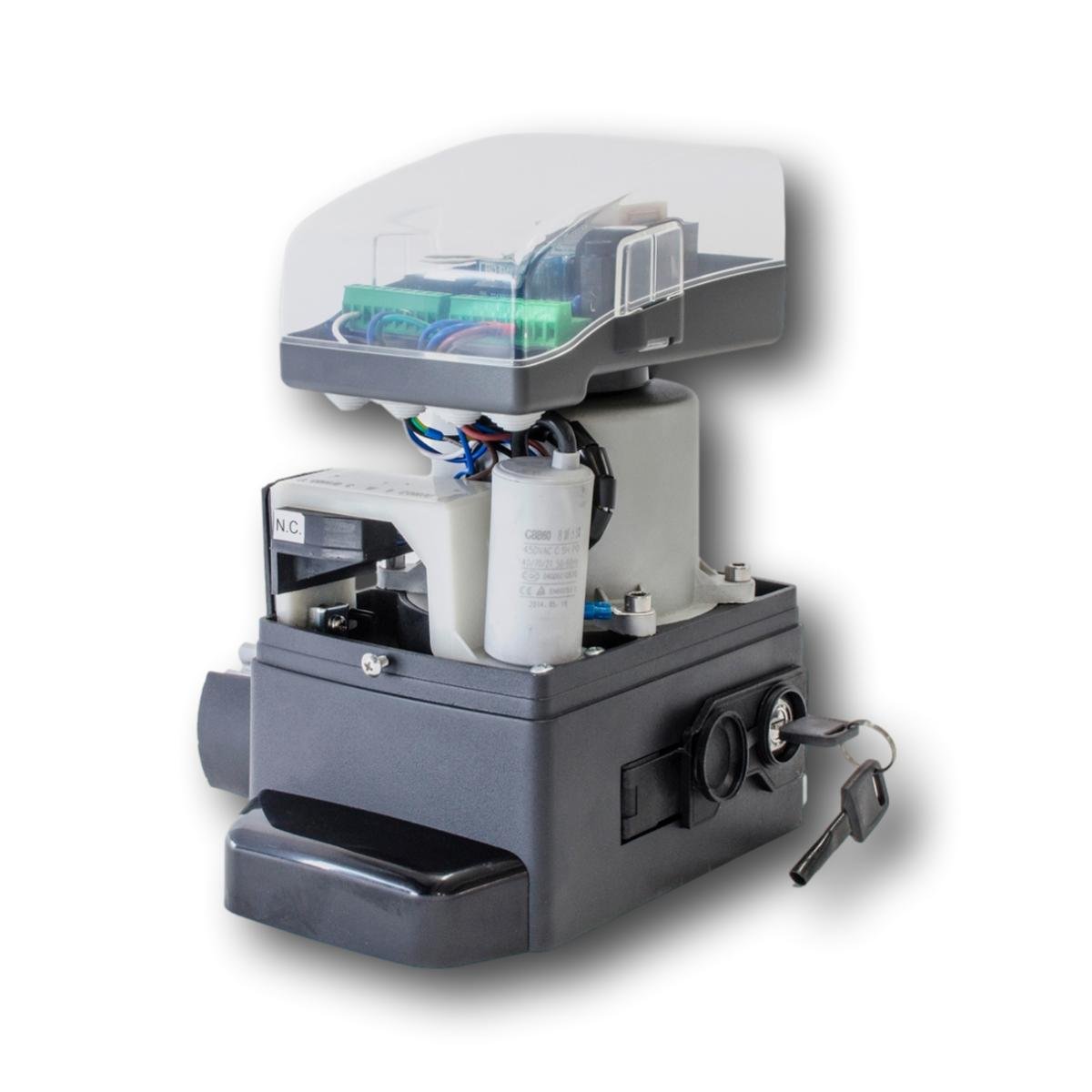

Selbsthemmender elektromechanischer 230V Getriebemotor, angetrieben von der MC-50 DIGITAL-Motorsteuerung. Das irreversible System sorgt dafür, dass das Tor verriegelt ist, wenn der Antrieb in AUF oder ZU abgeschaltet hat.
Ein einfach zu montierender Antrieb mit Digital-Motorsteuerung welche sehr einfach zu programmieren ist und einen automatischen Lernlauf ausführt.

- Betriebsspannung: 230V
- Leistung: 280Watt
- Schubkraft: 1200N
- Öffnungsgeschwindigkeit: ca.9,5m/min.
- Quetschschutz: elektronische Drehmomentbegrenzung - Mikroprozessor geregelt incl. aktiver Hinderniserkennung
- Temperaturbereich: -25°C bis +55°C
- 230V Motor mit fett und ölgeschmiertem Getriebe
- Elektronische DIGITAL-Motorsteuerung MC-50 mit eingebautem Funkempfänger
- Automatischer Lernlauf der Motorsteuerung (einfache Inbetriebnahme)
- Notentriegelung am Antrieb abschließbar
- Konstruktion mit Aluminiumgrundgehäuse

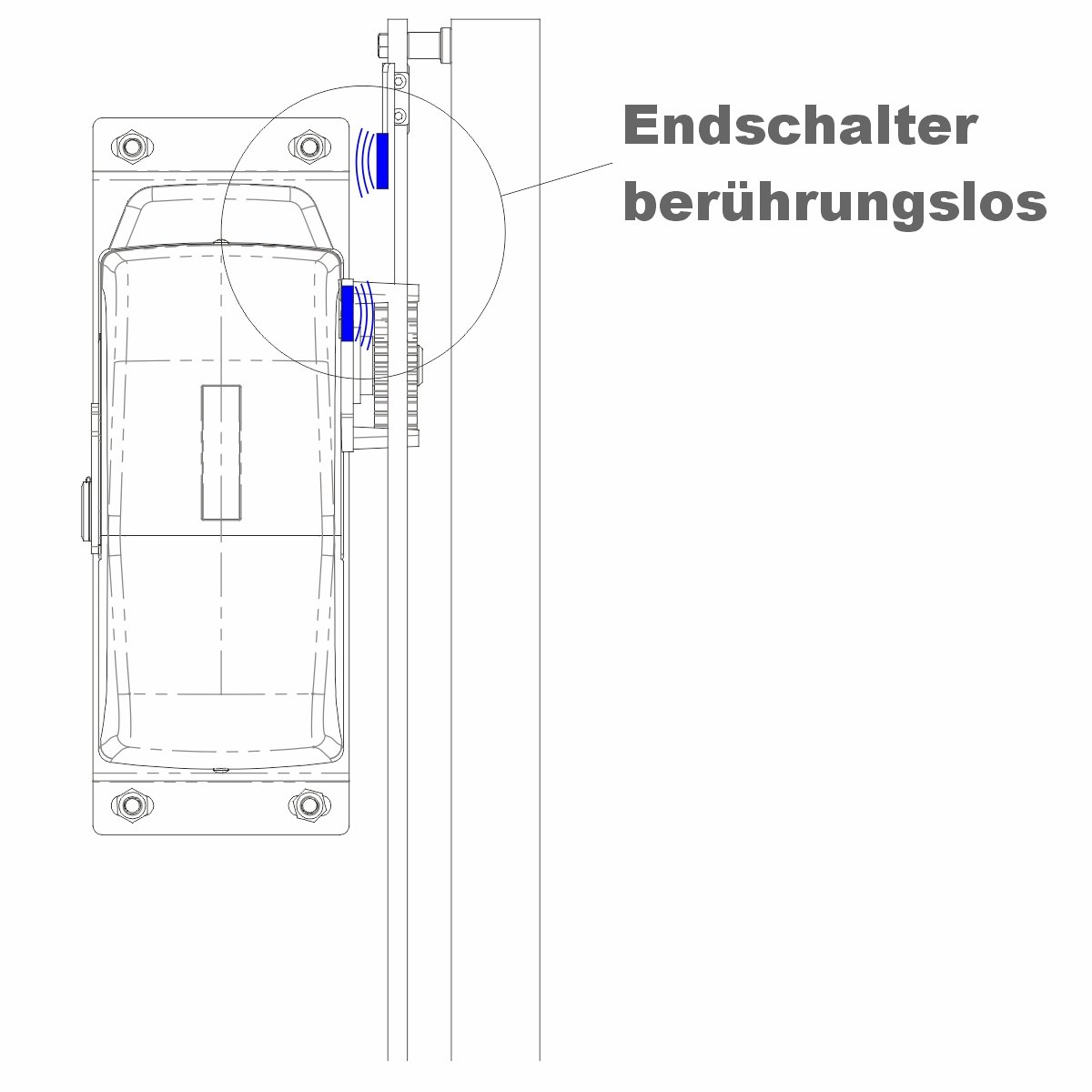

- Magnetendschalter für AUF und ZU. Somit ist das Gehäuse des Antriebs völlig geschlossen
- Aluminium Grundgehäuse
- Laufrichtungswechsel ohne umklemmen von Motor und Endschalterleitungen möglich
- einfachste Bedienung über Tastenfelder auf der Motorsteuerung
- Reichweite der Handsender ca. 100m (erweiterbar mit der optionalen Antenne)
- Soft Start ebenso programmierbar wie der Softlauf am Ende jeder Torbewegung
- Schnellschließung sobald die Lichtschranke frei ist aktivierbar
- Krafteinstellung und Hinderniserkennung getrennt regelbar

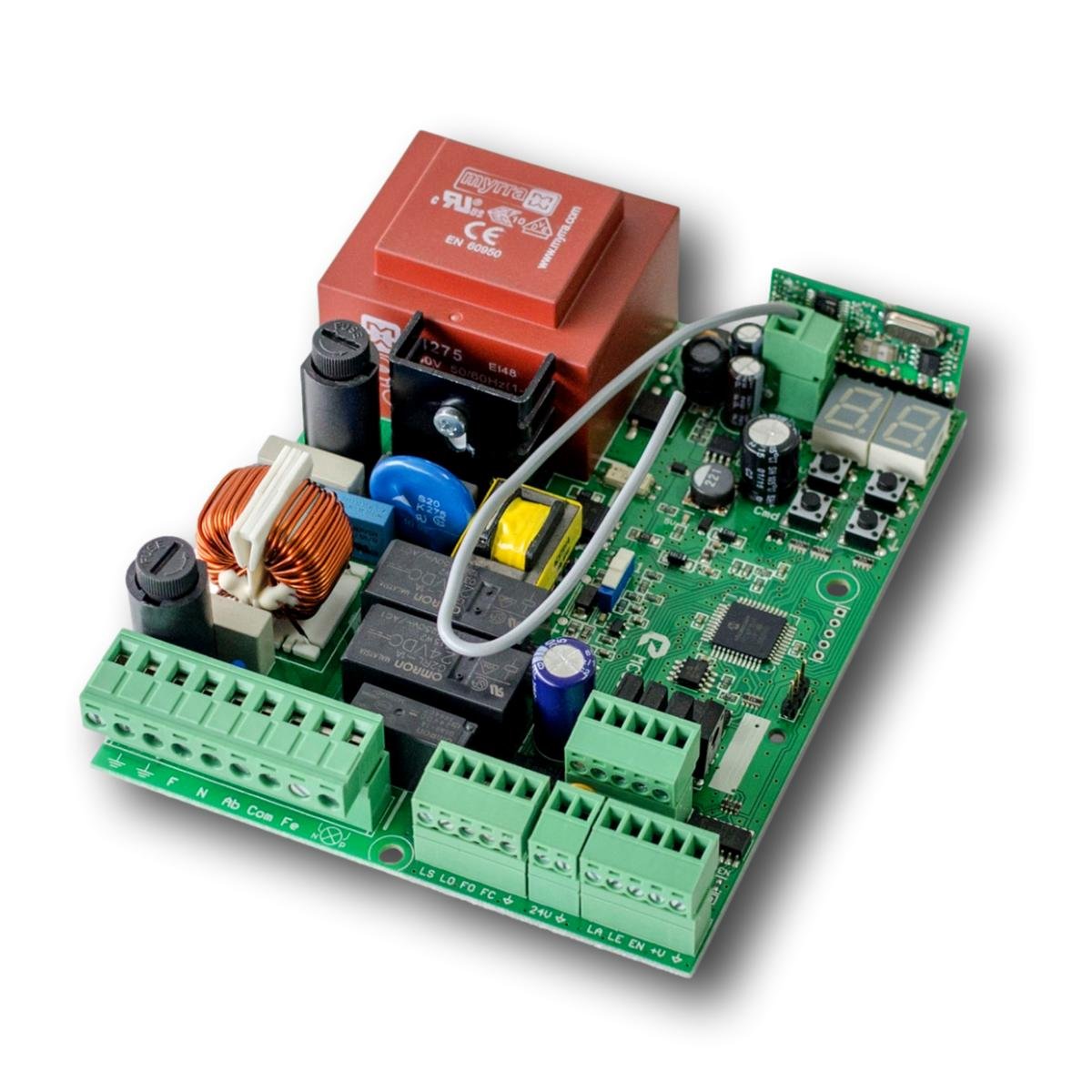

DIGITAL-Motorsteuerung MC-50




Die Motorsteuerung MC-50 entspricht den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445 und verfügen über eine aktive Kraftabschaltung mit Hinderniserkennung. Die Anlage erkennt somit Objekte im Laufweg - die Laufrichtung wird umgekehrt.
Mit Verlangsamung (Softlauf) in der Tor AUF und ZU Bewegung bei Start und Ende. Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum ! EASY - GO - Funktion & automatischer Lernlauf. Nach der Montage des Antriebes führt die Motorsteuerung einen automatischen Lernlauf durch bei welchem der Laufweg, Drehmoment und die Verlangsamung automatisch eingelernt werden.

Anschlussmöglichkeiten auf der Motorsteuerung:


Blinkleuchtenanschluss 230V
Speicherplätze für Handsender: 100 Stück
Ausgang Spannungsversorgung für externe Geräte
Not - Stop Funktion
Lichtschrankenanschluss
Antennenanschluss separat
Fußgängerfunktion

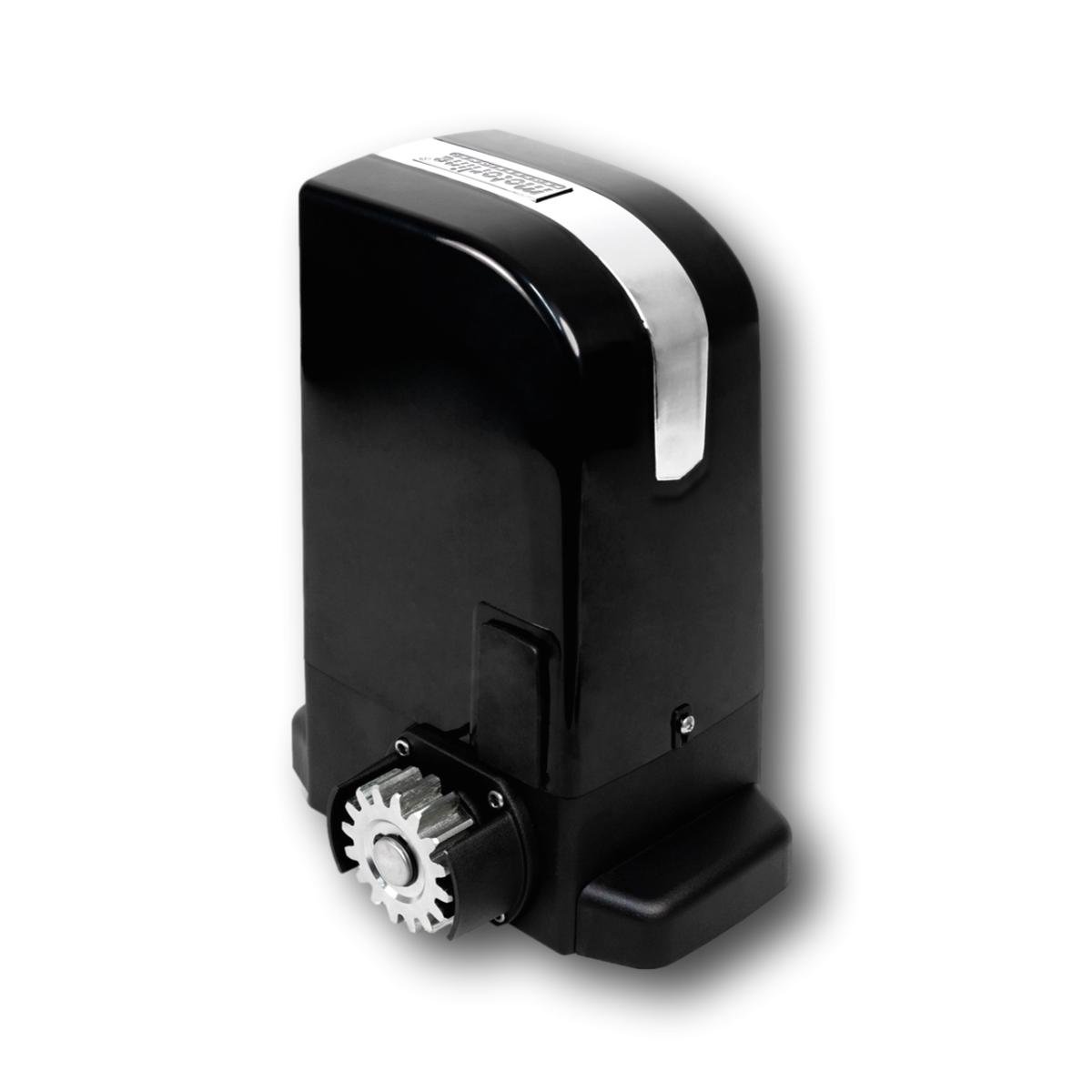

  • 1 Stück Schiebetorantrieb B-500
  • 2 Stück Notentriegelungsschlüssel

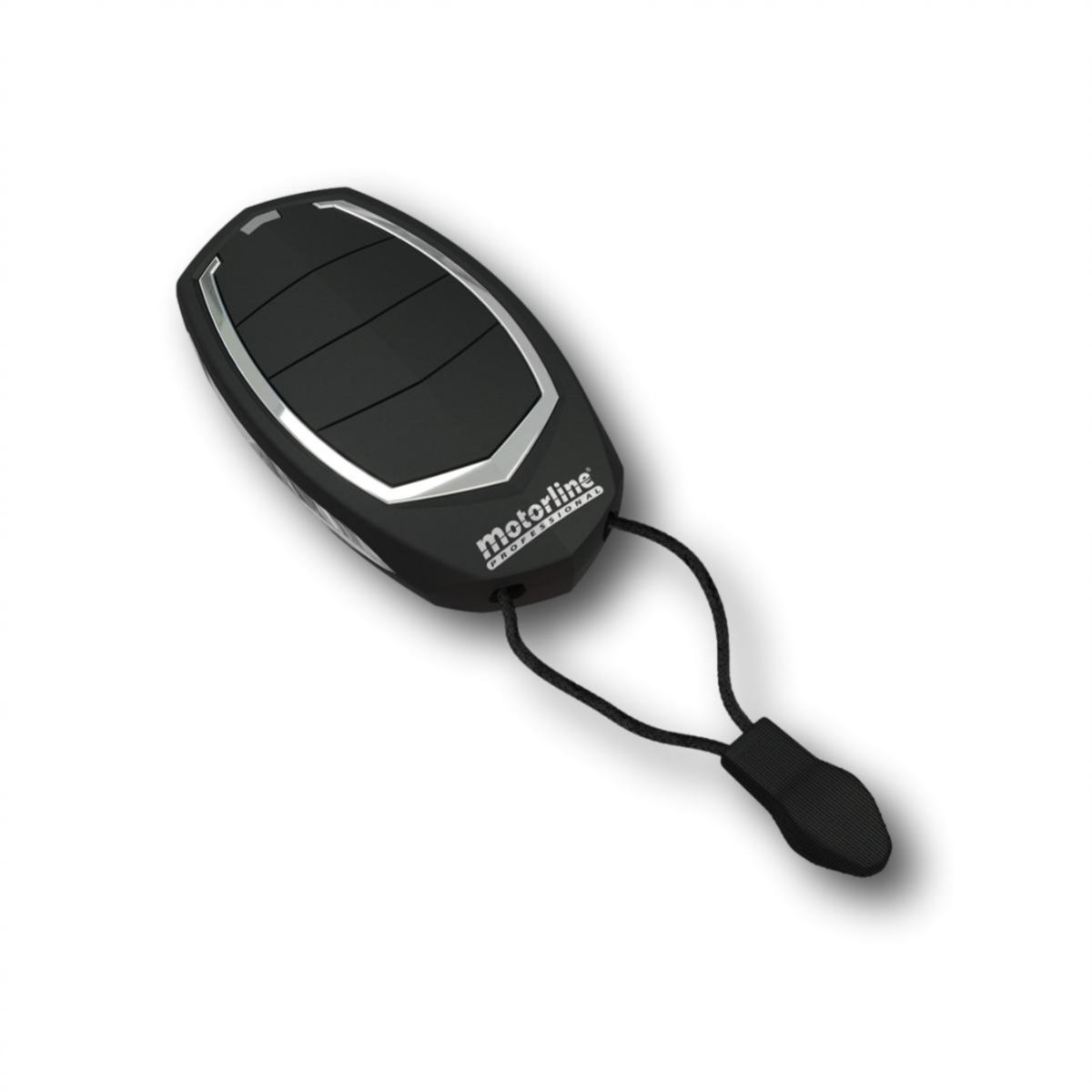

  • 2 Stück Handsender FALK (erweiterbar im Konfigurator)
  • 1 Stück Motorkonsole Stahl verzinkt
  • 1 Stück Motorsteuerung im Antrieb fertig angeschlossen
  • 1 Stück Montageanleitung zum Antrieb und der Motorsteuerung
Technische-Details
Kurzbeschreibung:
Schiebetorantrieb B-500 230V für Tore bis 500 kg
Getriebe im Ölbad
Soft Start ebenso programmierbar wie der Softlauf am Ende jeder Torbewegung
Schnellschließung sobald die Lichtschranke frei ist (aktivierbar)
Fußgängerfunktion per Taster, Schlüsseltaster, Fernbedienung, App-Steuerung
Spannungsversorgung:
230V
Betriebsspannung:
230V
Leistung:
280W
Schubkraft:
1200N
Schutzart:
IP44
Max. Torlänge pro Flügel:
7,0m
Max. Torgewicht:
500kg
Öffnungsgeschwindigkeit in m/Min:
9,5m/min
Endanschläge am Tor:
nicht notwendig - Magnetendschalter berührungslos im Antrieb verbaut

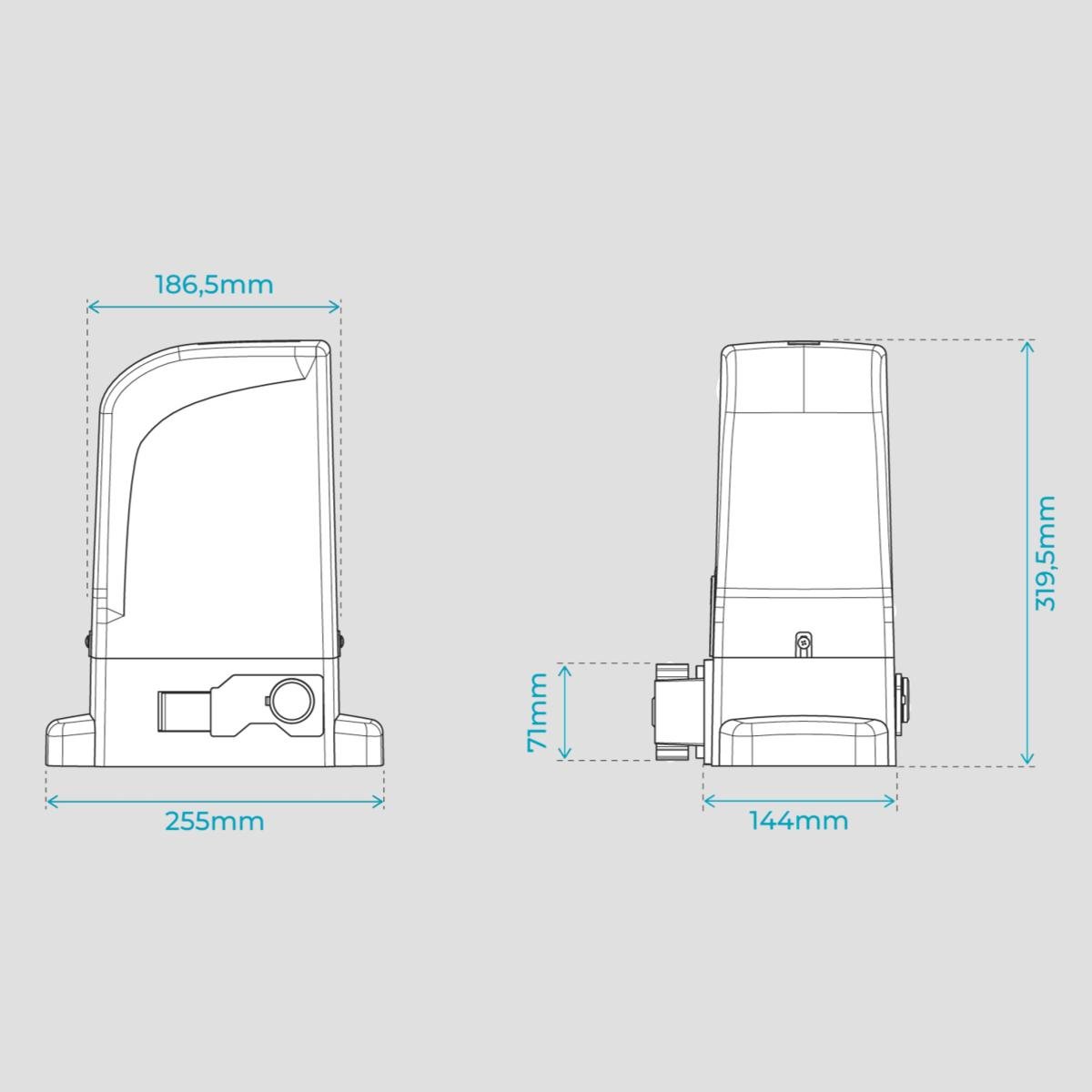

Maße:
siehe PDF-Anleitung
Quetschschutz:
elektronisch - per optischem Encoder überwacht
Zubehörspeisung:
24V
Blinkleuchtenanschluss:
230V max.40W
Fußgängerfunktion:
ja - ca. 1,0m (ansteuerbar per Handsender, Schlüsseltaster, Taster, Codesender)
Einschaltdauer:
90%
Temperaturbereich:
-20°C bis +55°C
Selbsthemmend:
ja
Anschluss Lichtschranken:
ja
Anschluss Taster / Schlüsseltaster:
ja
Anschluss Stabantenne:
ja - 17cm oder Stabantenne mit Koaxleitung (optional)
Speicherplätze für Handsender / Funkcodesender:
100
Automatischer Zulauf:
5-99 Sek.
Softlauf / Verlangsamung:
ja - Soft Start ebenso programmierbar wie der Softlauf am Ende jeder Torbewegung
Thermoschutz:
ja
Schnellschließung nach Lichtschranke:
ja
Schnellschließung nach Lichtschranke:
ja
EAN:0672823203670
Liefertage:7
Artikelnummer:2915
Artikelkategorie:Ersatzteile Schiebetorantriebe
Gewicht in Kg:20,000
