Drehtorantrieb BFT E5 mit Rutschkupplung 2-flügelig

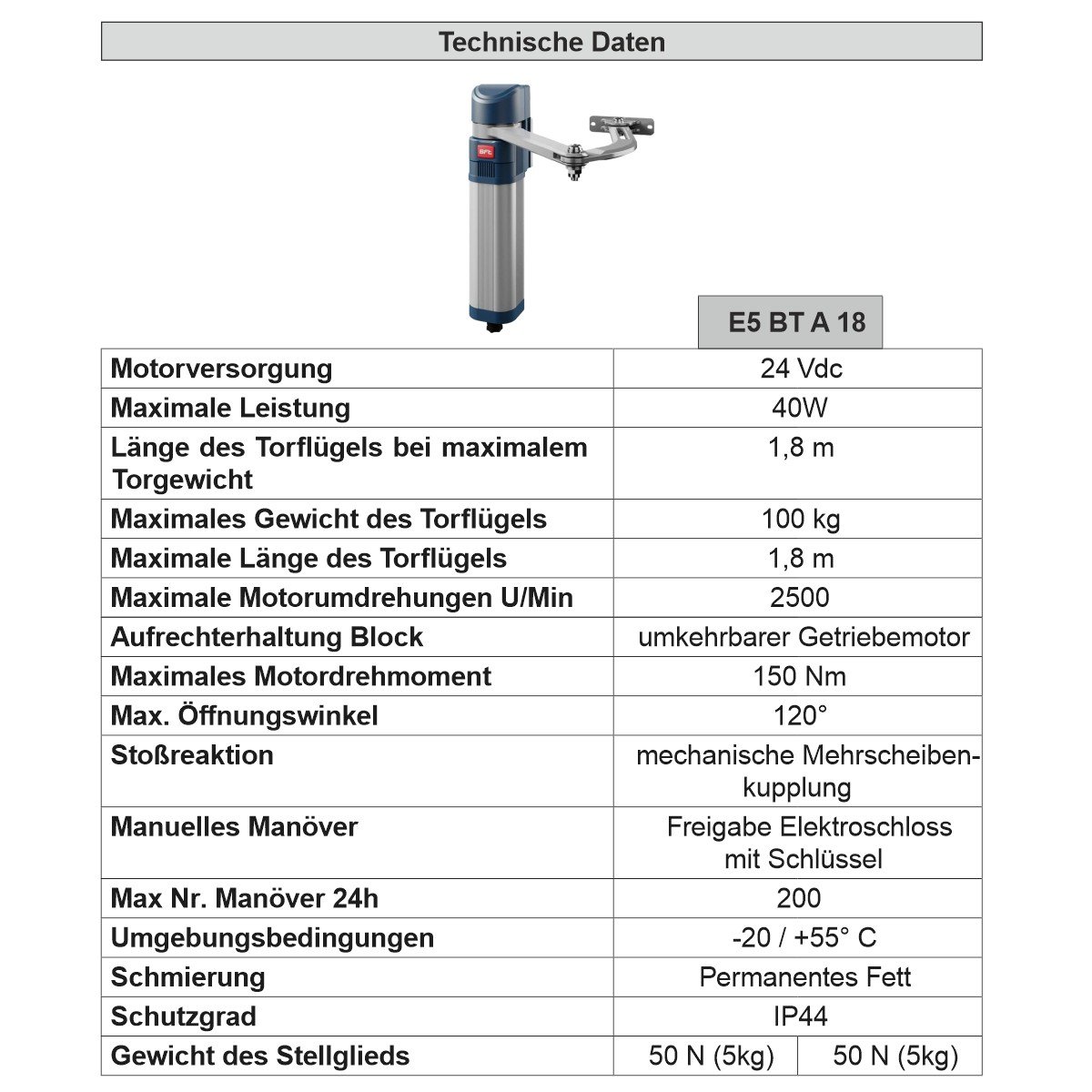

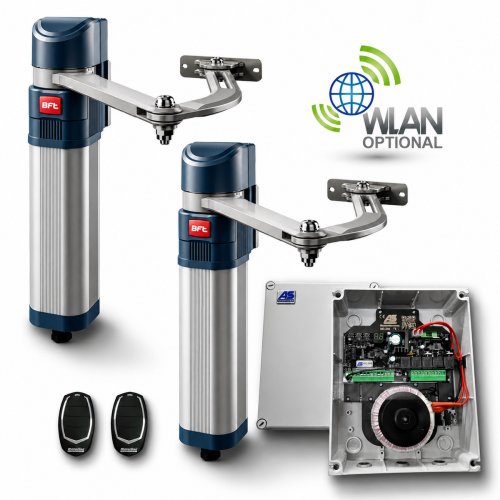

Drehtorantrieb E5 24V - Torantrieb Set für zweiflügelige Tore bis 1,8m und max. 100 kg pro Flügel.

Der E5 hat den Vorteil das kleine Gehflügel auch per Hand geöffnet werden können wenn hier kein Elektroschloss vorhanden ist. Das Tor wird einfach aufgeschoben. Es gibt natürlich alternativ auch die Fußgängerfunktion der Motorsteuerung. Mit Verlangsamung bei Tor Auf und Zu - Softlauf. Der Antrieb eignet sich natürlich auch für kleinere Tore.

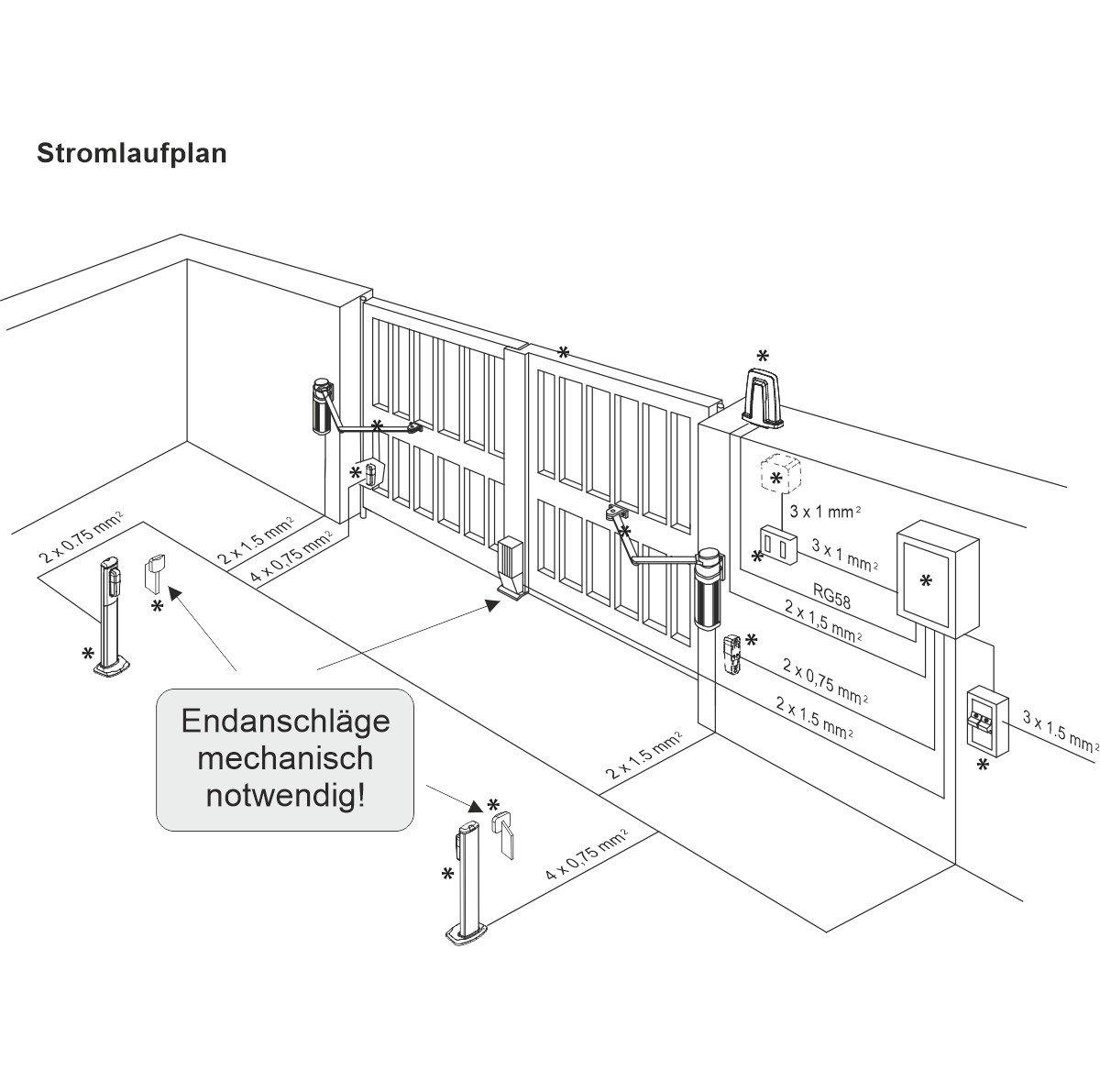

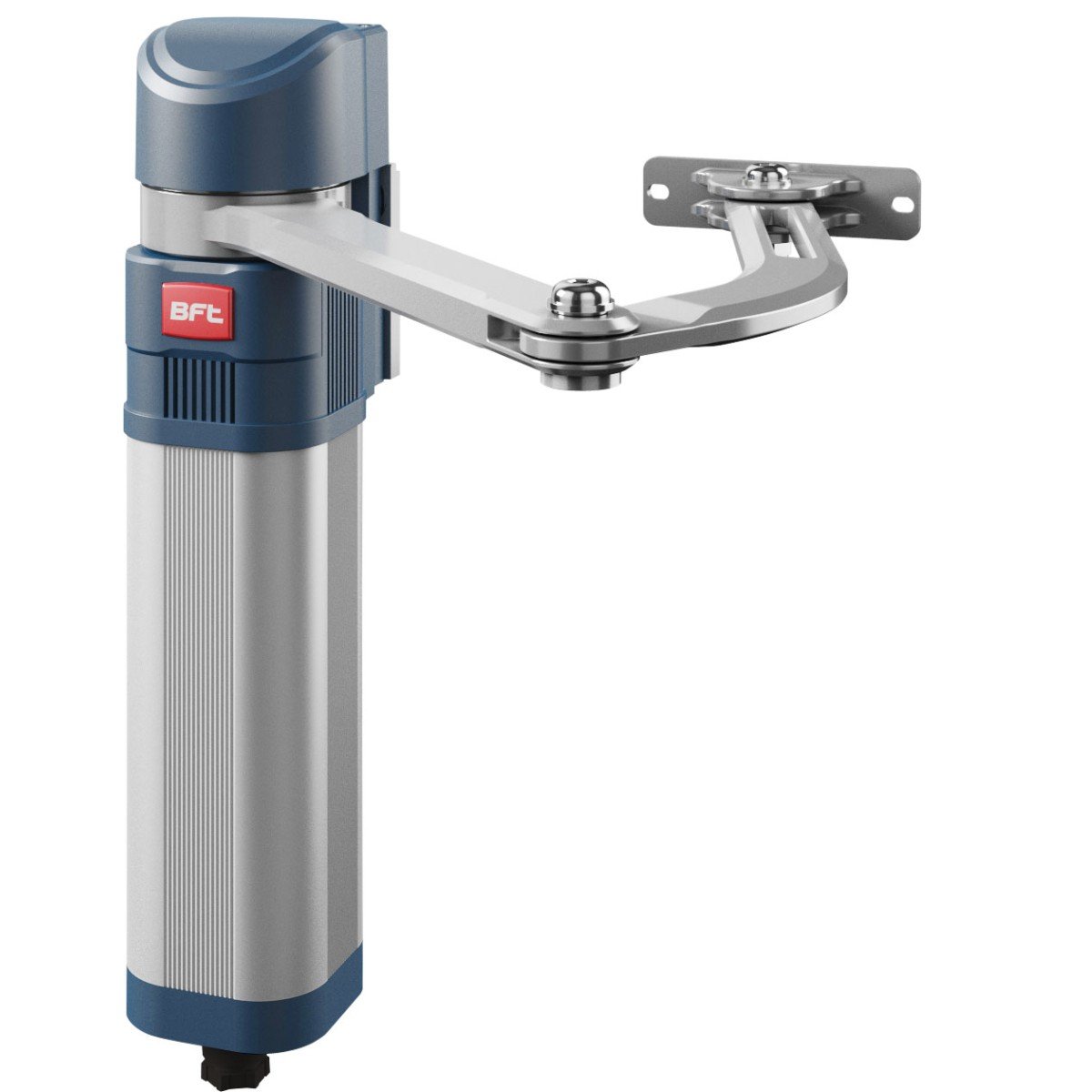

Der Flügeltorantrieb E5 ist ein sehr stabiler platzsparender 24V Antrieb welcher eine Hartmetallscheiben-Kupplung besitzt und zudem sehr einfach zu montieren ist. Die Endlagen für AUF und ZU müssen bei diesem Antrieb mechanisch am Boden vorhanden sein (Torstopper).

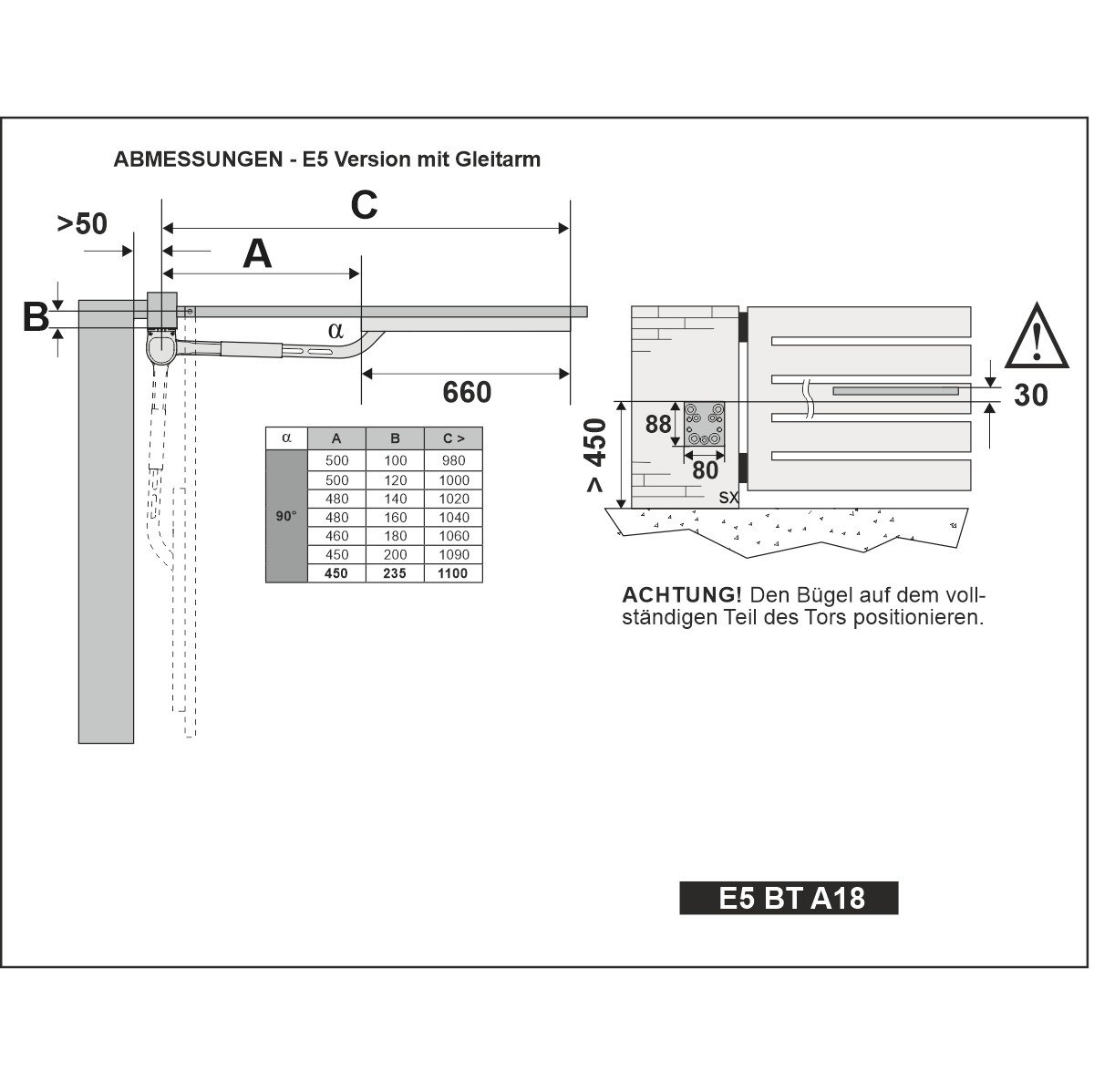

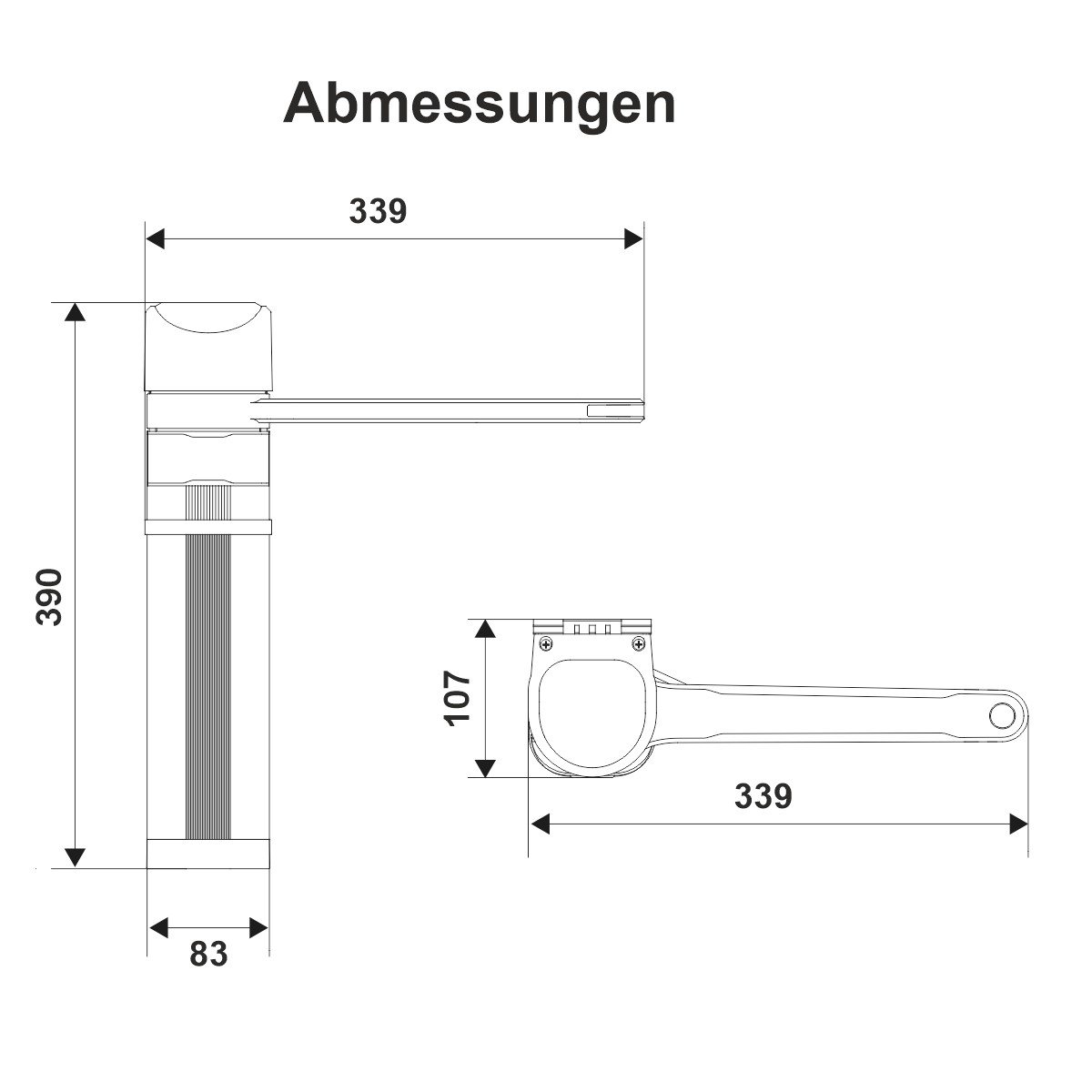

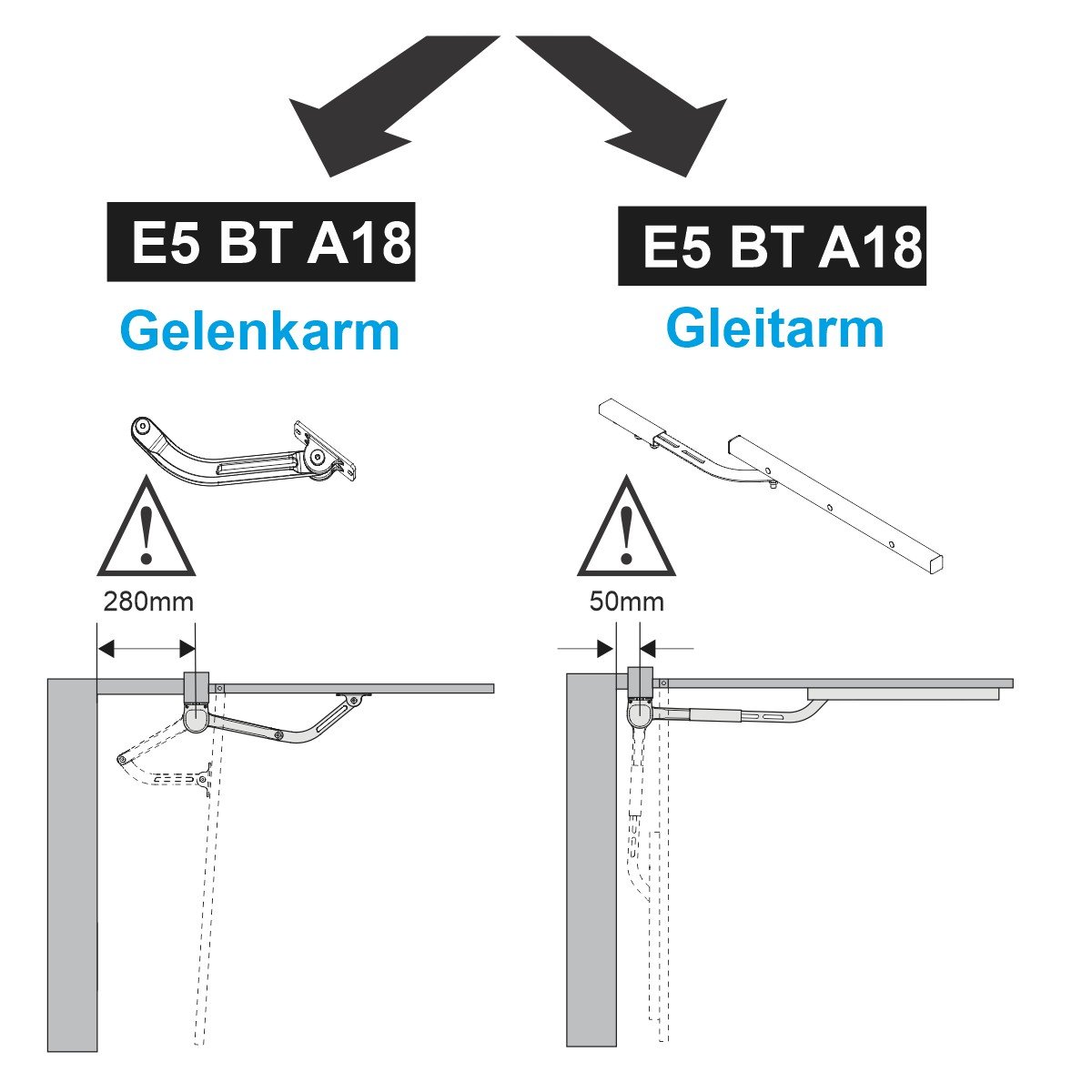

Prüfen Sie bitte den jeweiliegen Platzbedarf anhand der Skizzen in der PDF-Anleitung. Wenn hinter dem geöffneten Tor nur wenig Platz vorhanden ist kann die Gleitarmversion verwendet werden.

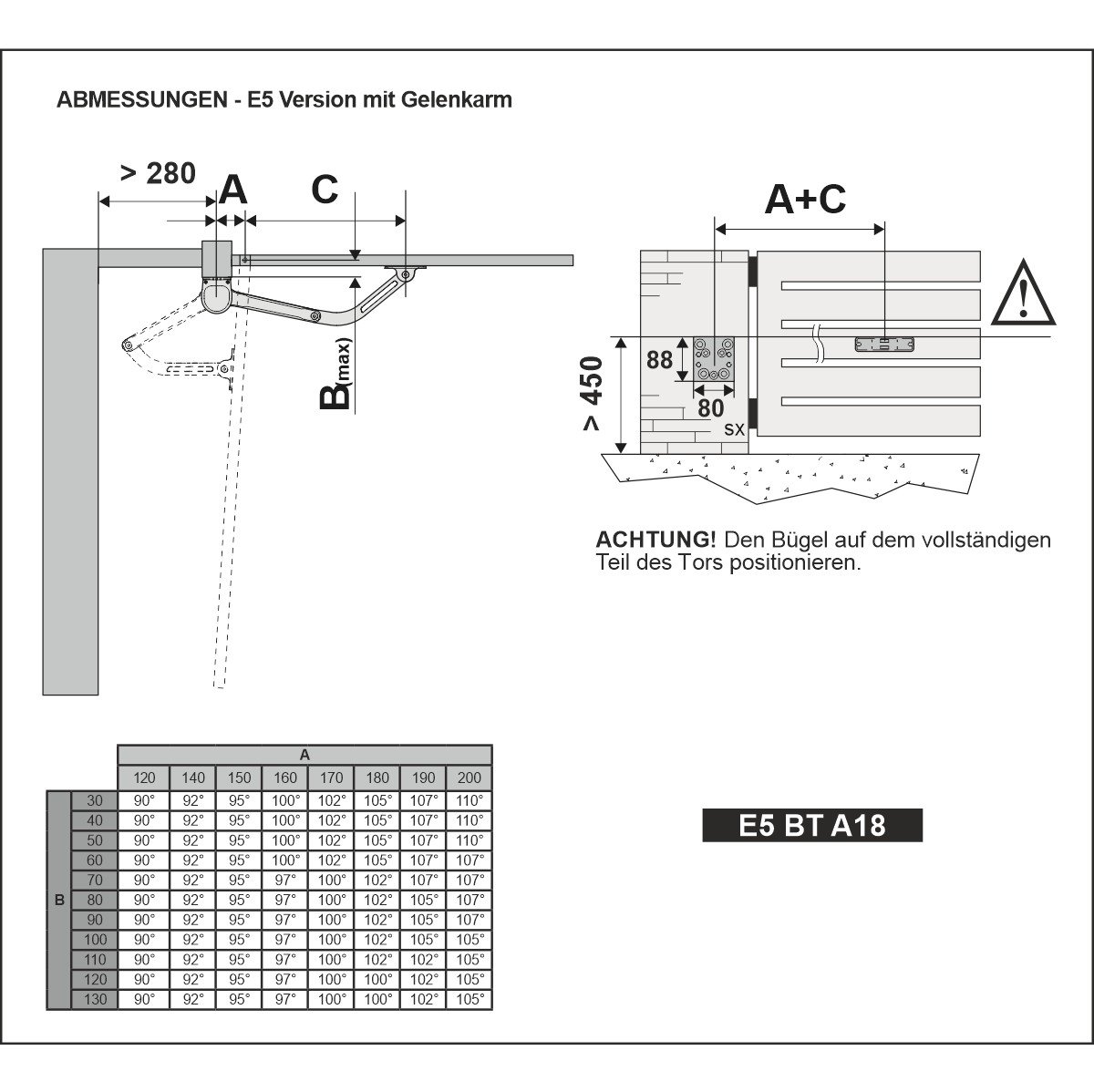

verwendet werden - diese benötigt ab mitte Antrieb nur ca. 50mm freien Raum hinter dem Antrieb. Der Gelenkarm hingegen benötigt am mitte Antrieb ca. 280mm freien Platz.

Das Zubehör zu diesem Artikel kann nach Ihren Anforderungen konfiguriert und bestellt werden. Wählen Sie mögliche Optionen über unseren Konfigurator oben aus, in dem Sie auf den Button Jetzt konfigurieren klicken!

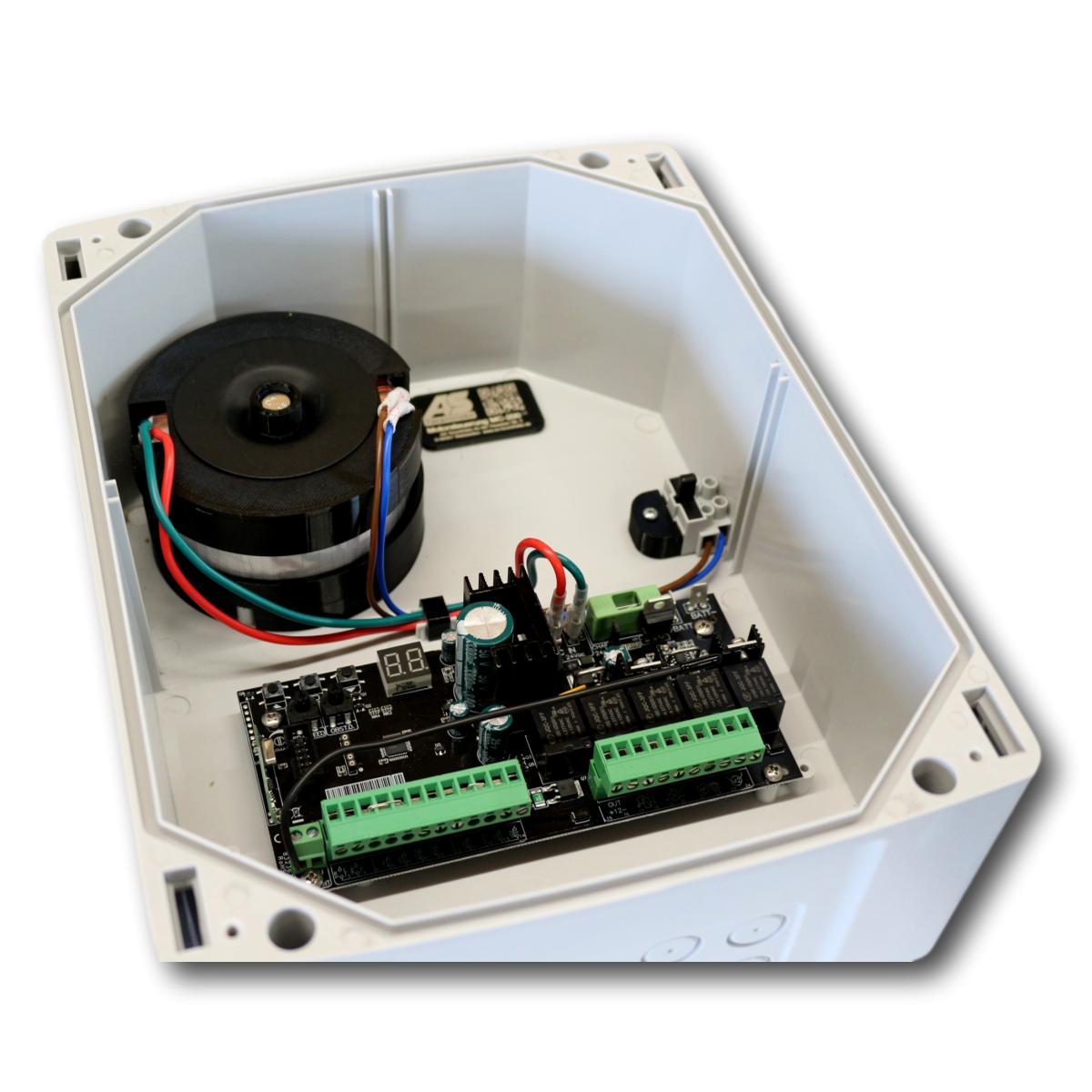

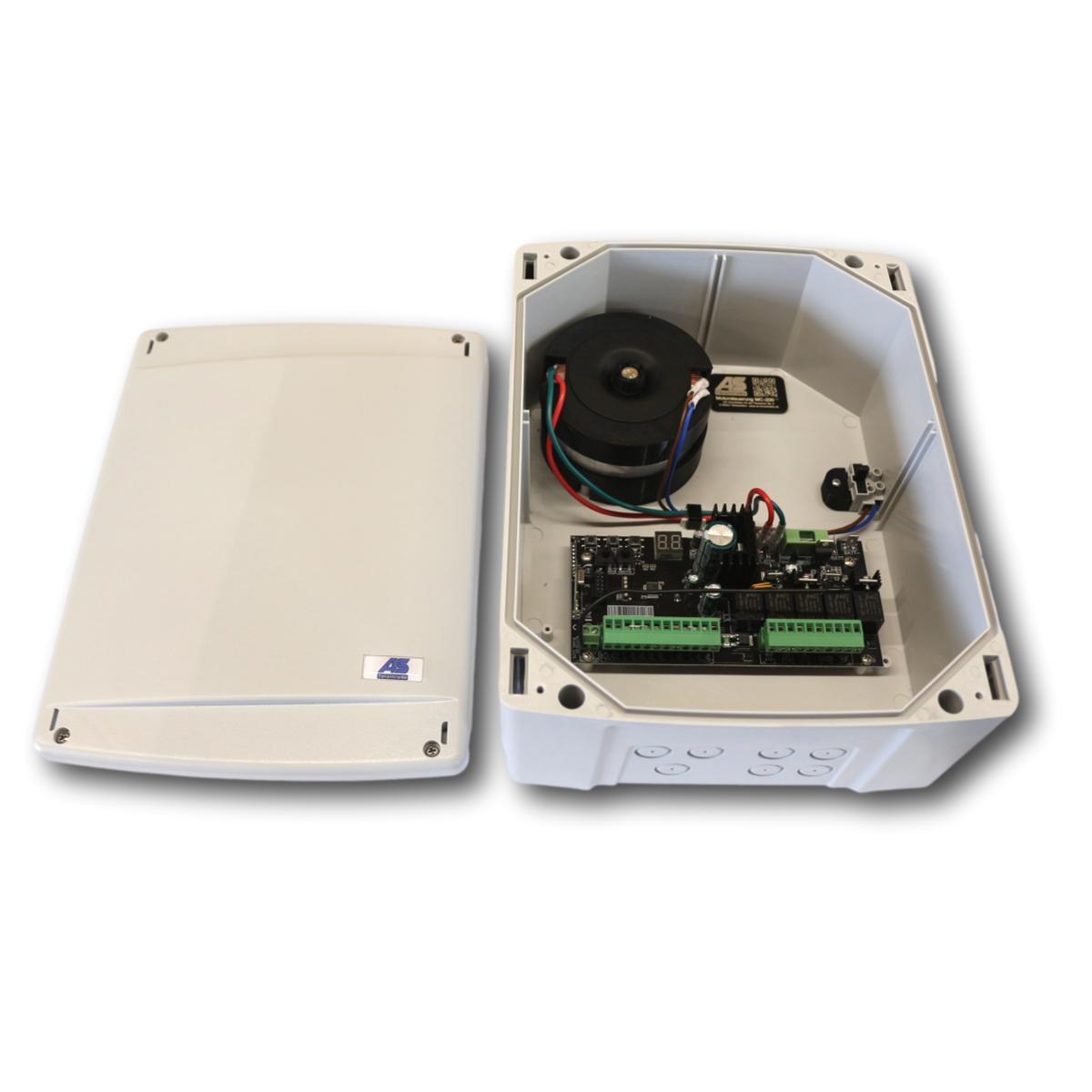

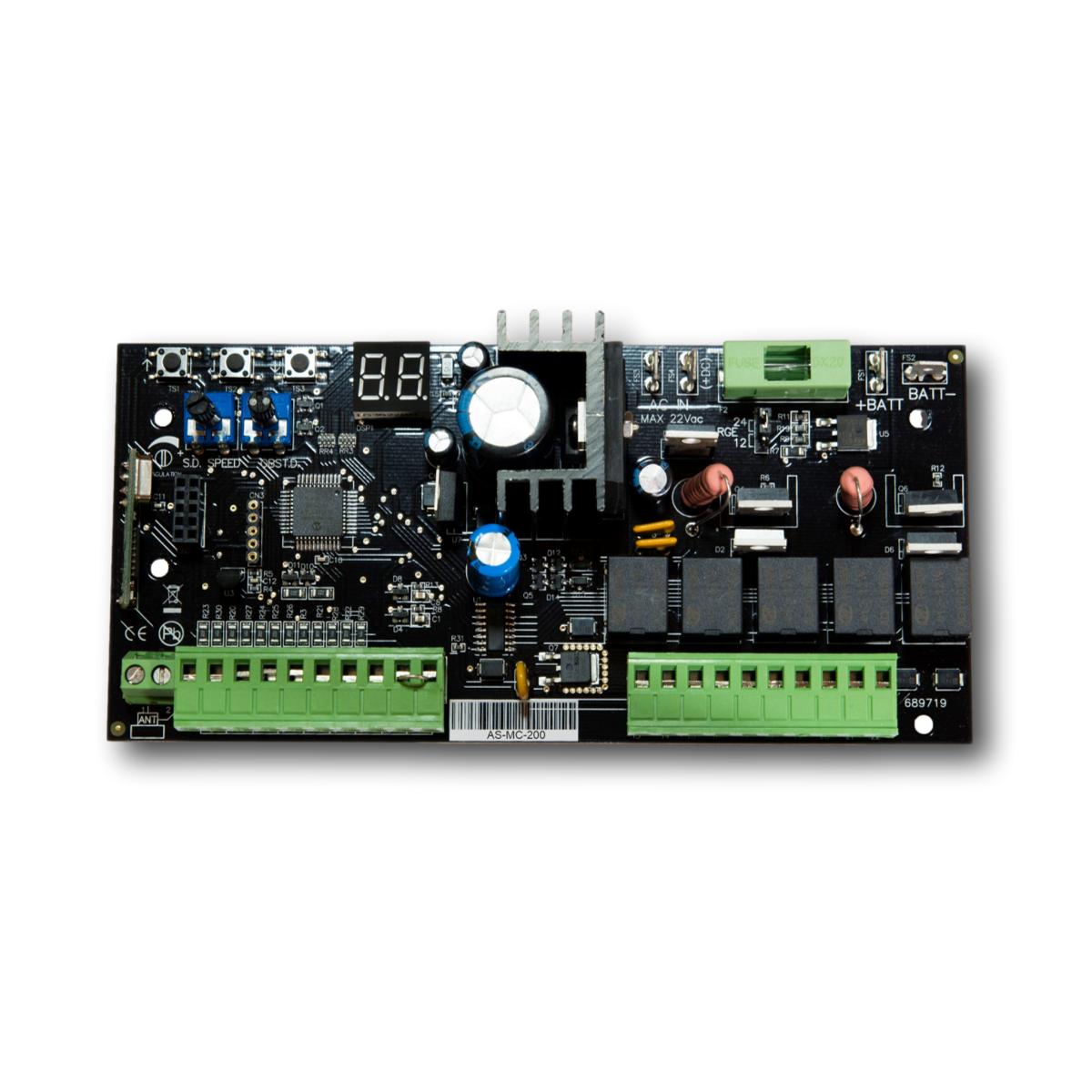

DIGITAL-Motorsteuerung AS-MC200

Die neue DIGITAL-Motorsteuerung AS-MC200 - geeignet für 1 und 2-flügelige Drehtorantriebe 24V DC.

Die Motorsteuerung AS-MC200 führt auf druck einer Taste einen automatische Lernlauf aus bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.
- Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
- automatischer Zulauf bis zu 99 Sekunden einstellbar
- Entlastung in der Endlage einstellbar
- Entlastung Elektroschloss einstellbar
- Softstart einstellbar
- Elektronische Endschalter oder mechanische Toranschläge einstellbar
- Leistung im Softlauf einstellbar
- 250 Speicherplätze für Handsender und Funkcodesender
- Start Eingänge für Taster / Schlüsseltaster / Relais N.O.
- Start Fußgängerfunktion ( nur ein Flügel öffnet und schließt
- Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
- Stop Anschluss für Not-Aus Taster
- Endschalteranschlüsse für Motor 1 und Motor 2
- Ausgang 24V für Lichtschranken und weitere optionale Geräte
- Ausgang 24V für Blinkleuchten
- Ausgang 12V für das Elektoschloss
- Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

- Spannungsversorgung AC: 12–20 VAC/100–200 VA
- Spannungsversorgung DC: 12-20VDC
- integriertes 12/24 V 100 mA Batterieladegerät
- maximaler Motorstrom: 8 A (200 VA Transformator)
- maximaler Blinkleuchtenausgang 1A
- Betriebstemperatur: -15 °C bis +60 °C
- Batterie/Backup (2x): 12 V 4,5 Ah

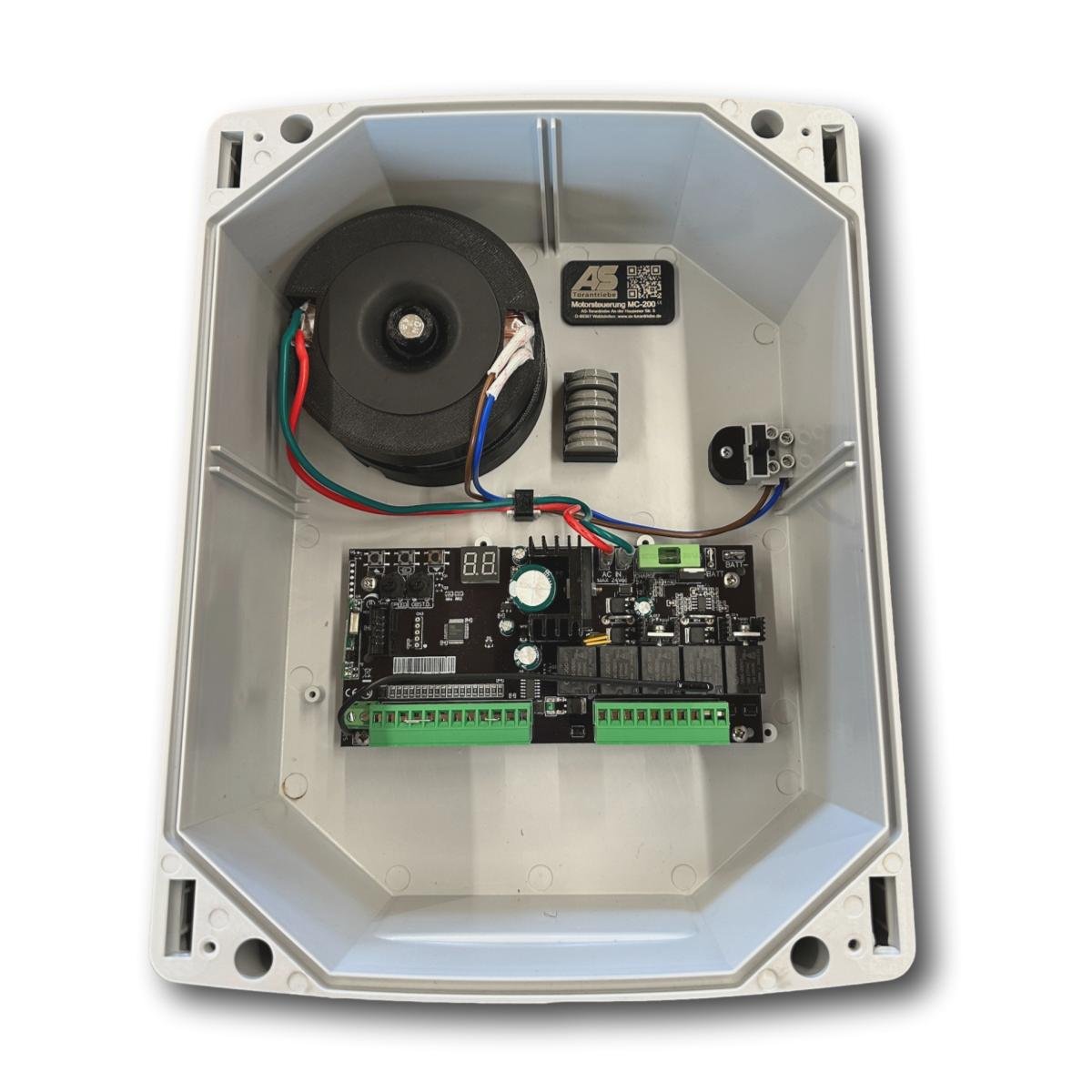

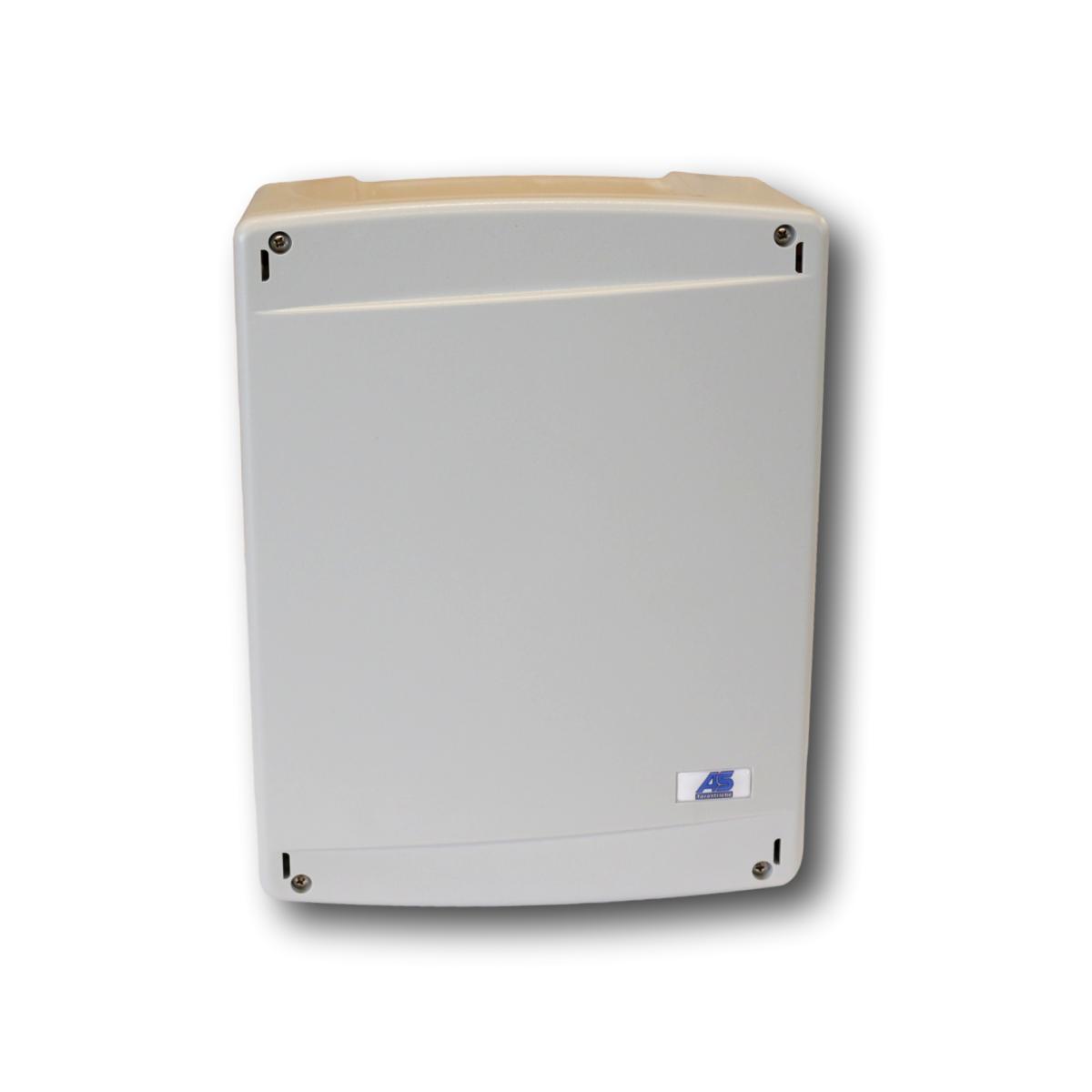

- Maße Gehäuse: 300x230x130mm
- Gehäusedeckel mit Dichtlippe
- 7 x Kabeleinführung in das Gehäuse (18mm)

AS-SD1 WIFI App-Steuerung (optional im Konfigurator)

Das im Konfigurator wählbare WIFI-Modul SD1 wird auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuja App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).


Über die Tuja-App können folgende Befehle gegeben werden:
- Start (beide Tore)
- Fußgängerfunktion
- STOP
- definiert AUF
- definiert ZU

Hier finden Sie weiteres passendes Zubehör zu der Motorsteuerung:

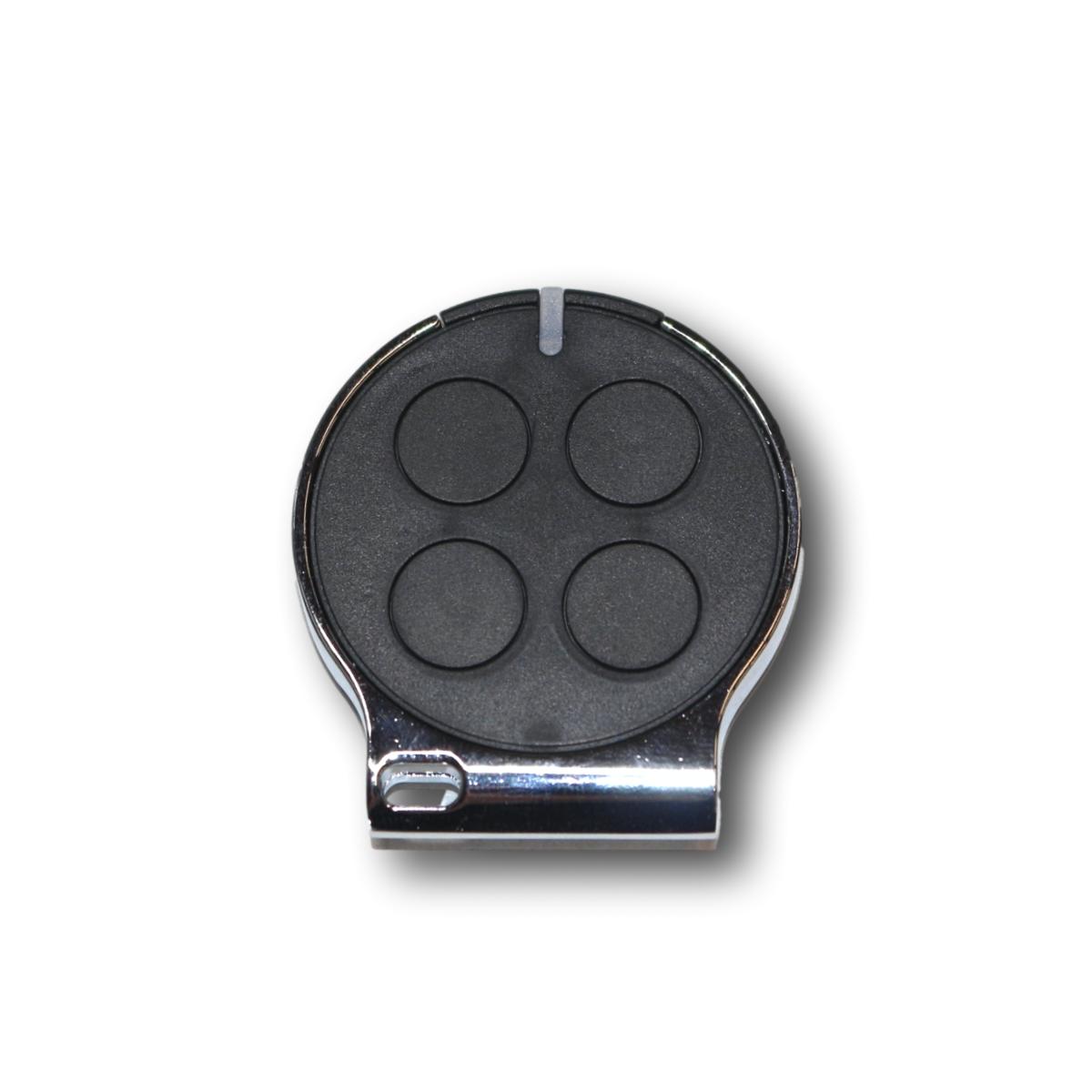

- Handsender FALK 433Mhz.

- Handsender TX4 433 Mhz. schwarz

- Handsender TX4 433 Mhz. weiss

- Handsender B12 433Mhz.

- Stabantenne mit 2,0m Koaxleitung (erhöht die Funkreichweite)

- AS-SD1 WIFI Modul App-Steuerung

- MCONNECT App-Steuerung Motorline

- LED-Blinkleuchte MP-205

- LED-Blinkleuchte MP-210 Multispannung

- Schlüsseltaster SCMV150 2-Kanal

- Funkcodesender CS

- Funkcodesender RT-37

- Reflektorlichtschranke MFE

- Einweglichtschranke MF-30

- Einweglichtschranke IR-30

- Elektroschloss V06 für einflügelige Toranlagen

- Elektroschloss V06 für zweiflügelige Toranlagen
