Anleitungen Video:
Anleitungen PDF:Konfigurator

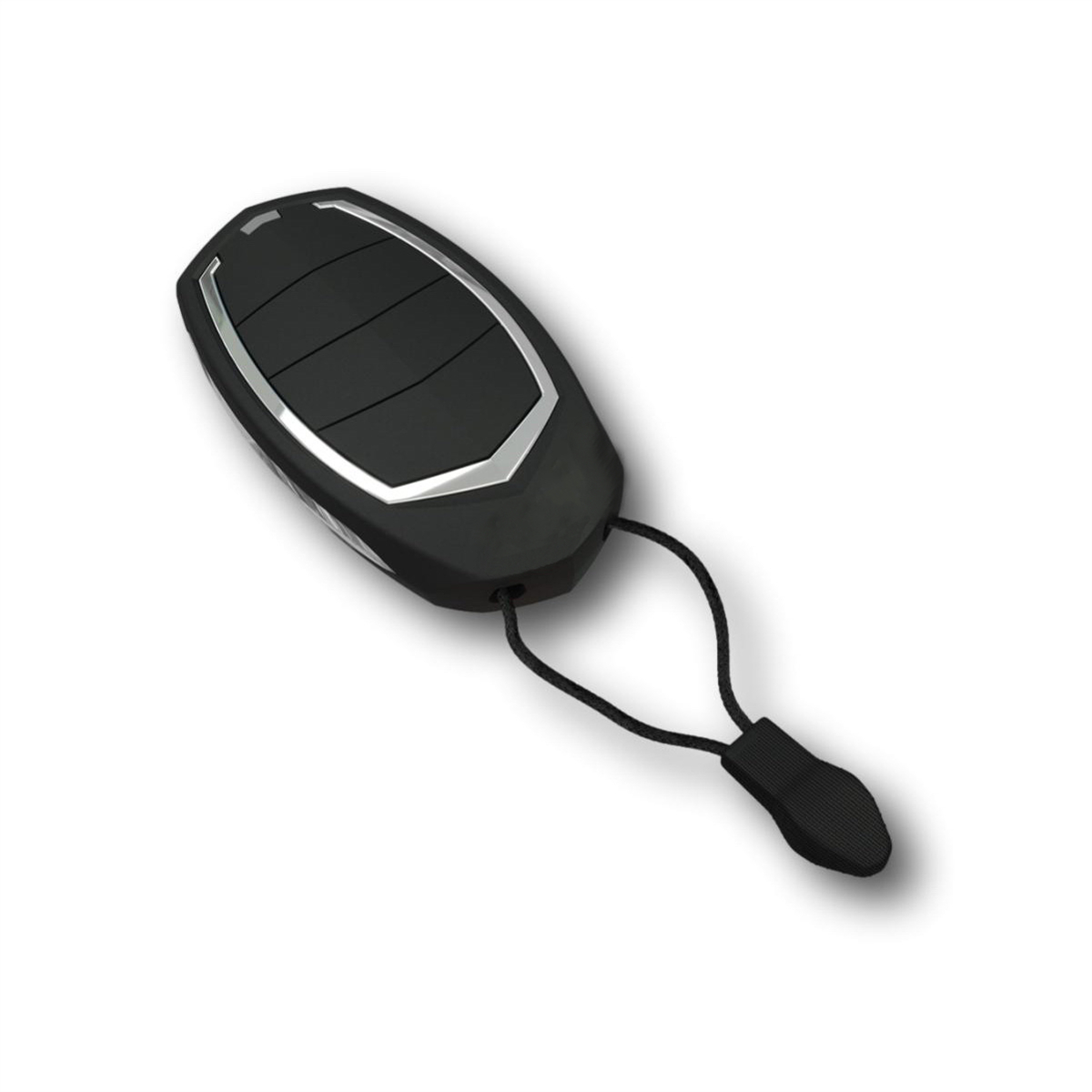

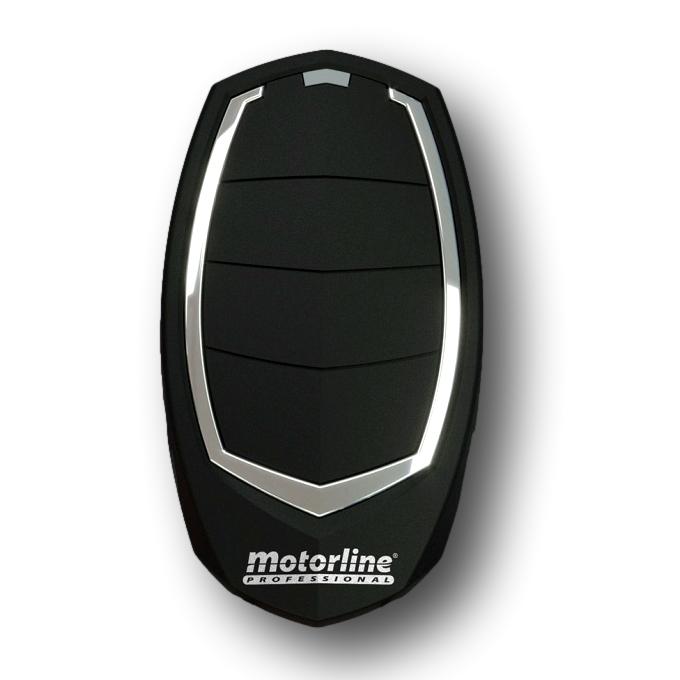

Anzahl der gewünschten Handsender
SCHRITT
1
VON
7
- Bitte wählen Sie:
Wählen Sie hier die Gesamtzahl der Handsender.

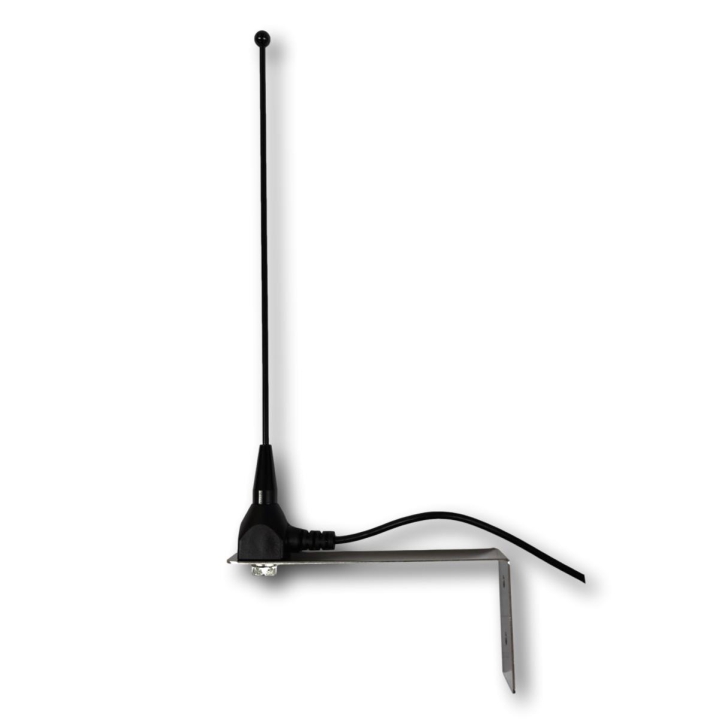

Stabantenne mit 2,0m Zuleitung
SCHRITT
2
VON
7
- Bitte wählen Sie:
Mit der optionalen Stabantenne (mit 2,0m Koaxleitung) wird die Funkreichweite der Anlage erhöht.

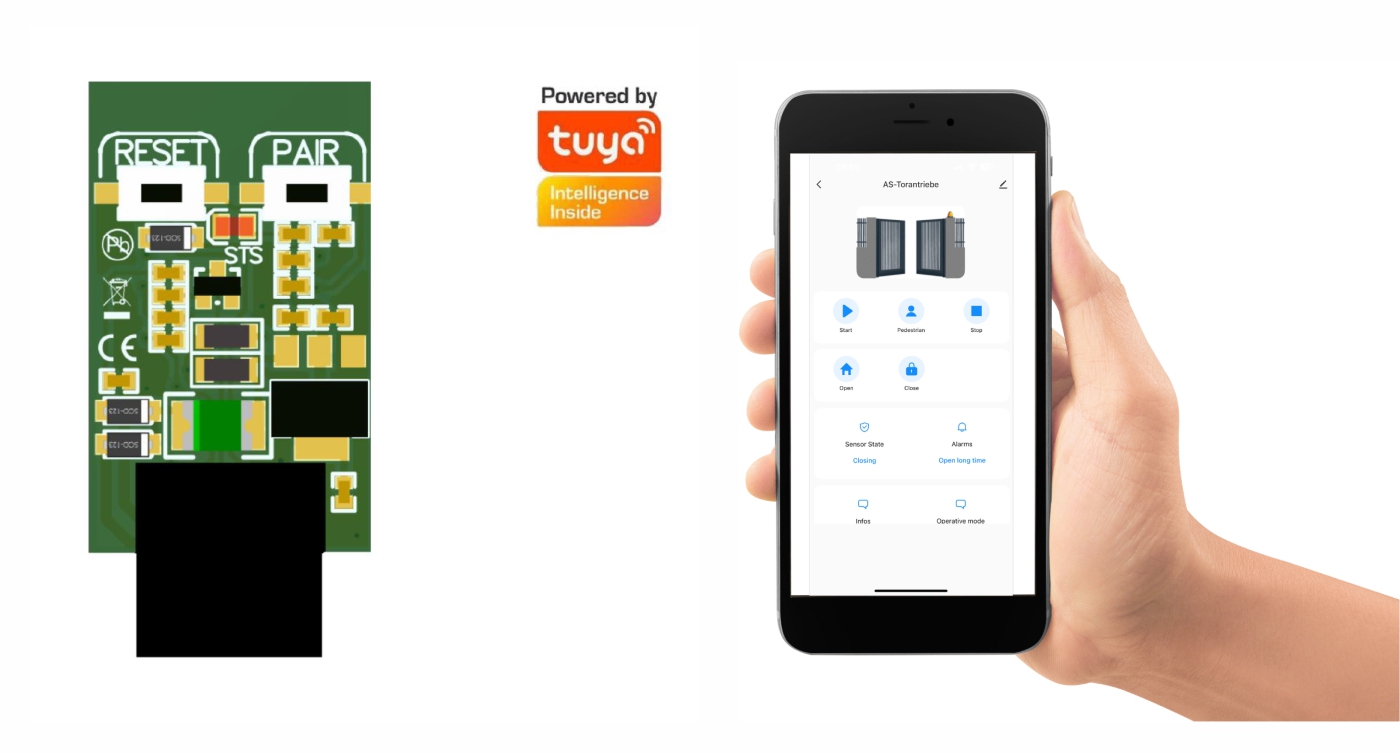

AS-SD1 Tuya WIFI Modul
SCHRITT
3
VON
7
- Bitte wählen Sie:
Wählen Sie hier ob Sie die AS-SD1 WIFI Tuya App-Steuerung wünschen.
Hiermit kann die Anlage per Smartphone von überall aus geöffnet werden.
GEO-Lokalisierung mit automatischer Toröffnung!
Funkcodesender RT-20 wireless (Batteriebetrieben)
SCHRITT
4
VON
7
- Bitte wählen Sie:

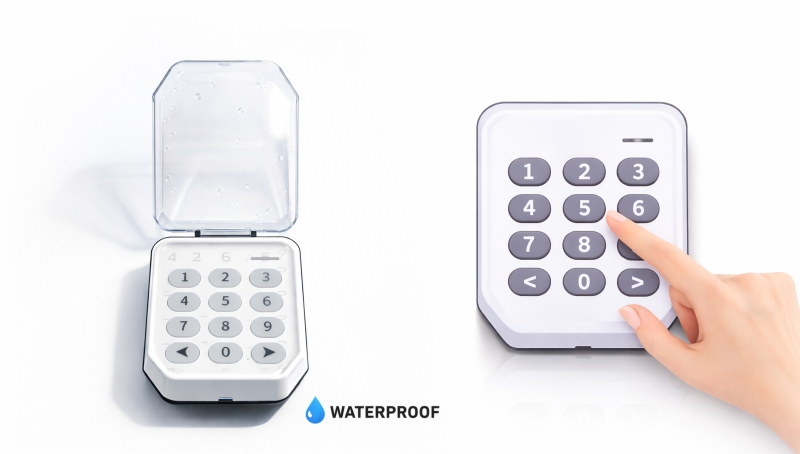

Mit dem batteriebetriebenen Funkcodesender "RT-20" lässt sich die Toranlage per
Zahlenkombination öffnen. Der Funkcodesender ist Batteriebetrieben und benötigt keine Leitung.
Batterie-Lebensdauer ca. 2-3 Jahre. Der Funkcodesender verfügt über ein beleuchtetes Tastenfeld.

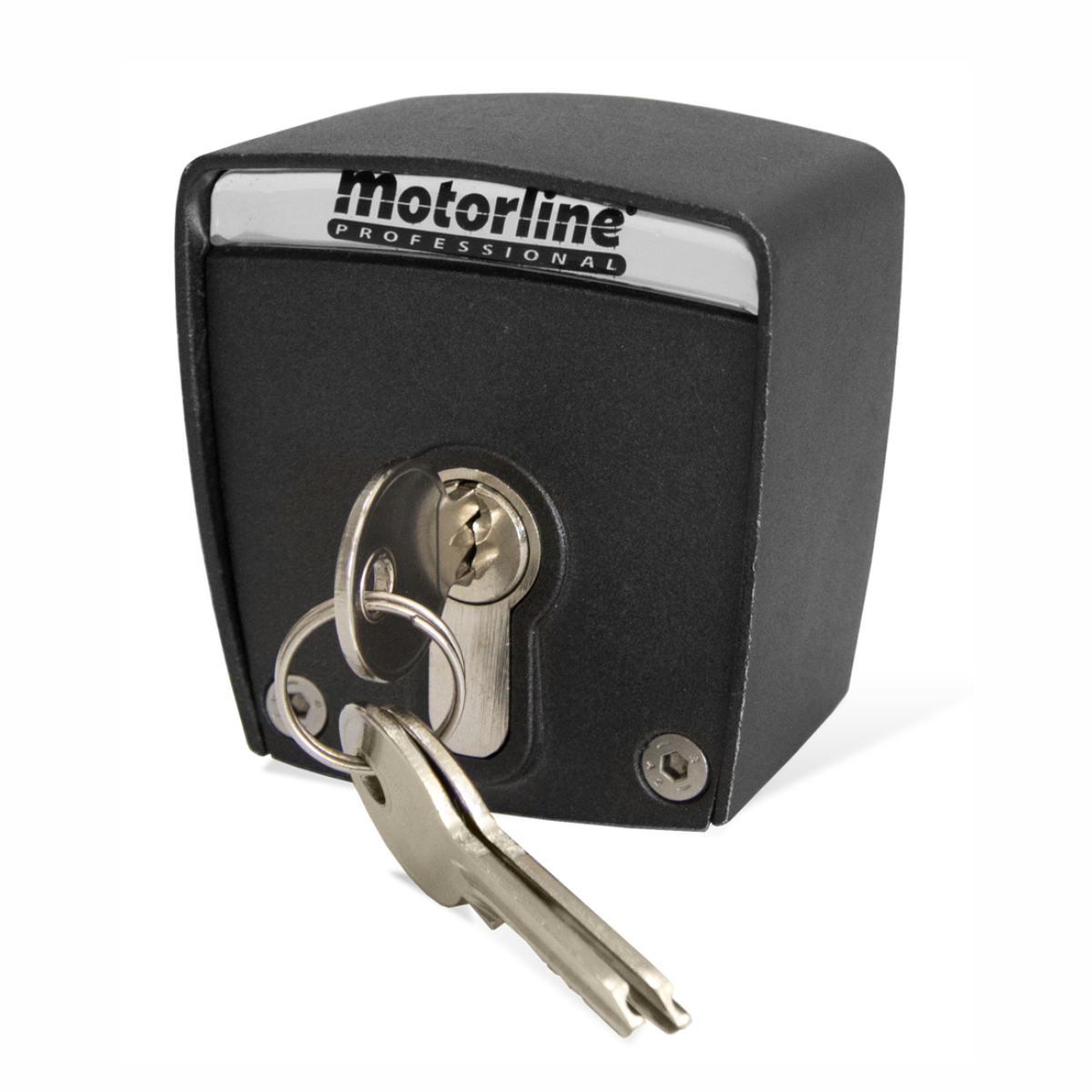

Schlüsseltaster 2-fach
SCHRITT
5
VON
7
- Bitte wählen Sie:
Wählen Sie hier ob Sie einen Schlüsseltaster zu der Anlage wünschen.
LED Blinkleuchte MP-210
SCHRITT
6
VON
7
- Bitte wählen Sie:

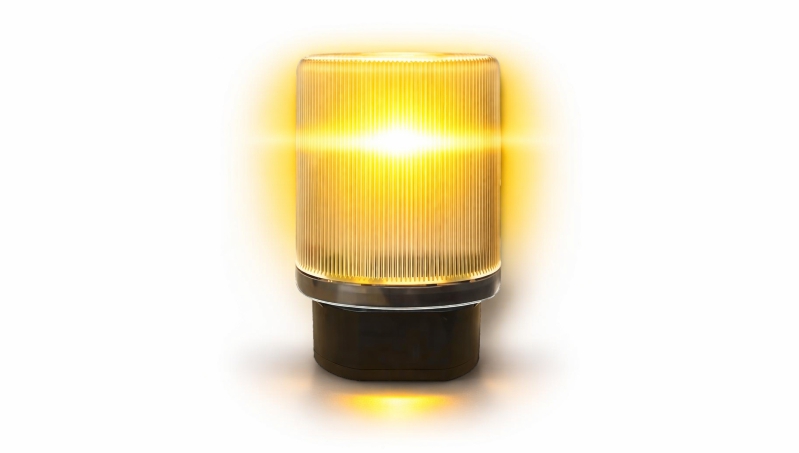

Wählen Sie hier aus ob Sie die LED-Blinkleuchte MP-210 zu Ihrer Toranlage wünschen.
Wählen Sie hier ob Sie eine Lichtschranke zu der Anlage wünschen
SCHRITT
7
VON
7
- Bitte wählen Sie:

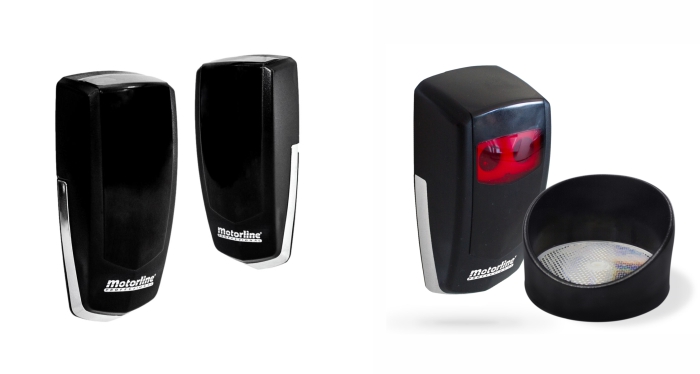

Wählen Sie hier ob Sie eine Lichtschranke zu der Anlage wünschen.
Die MF30 Lichtschranke benötigt eine Verbindungsleitung von der Steuerung zu beiden Säulen.
Die MFE Lichtschranke ist eine Reflektorlichtschranke und benötigt keine Leitung über die Einfahrt.

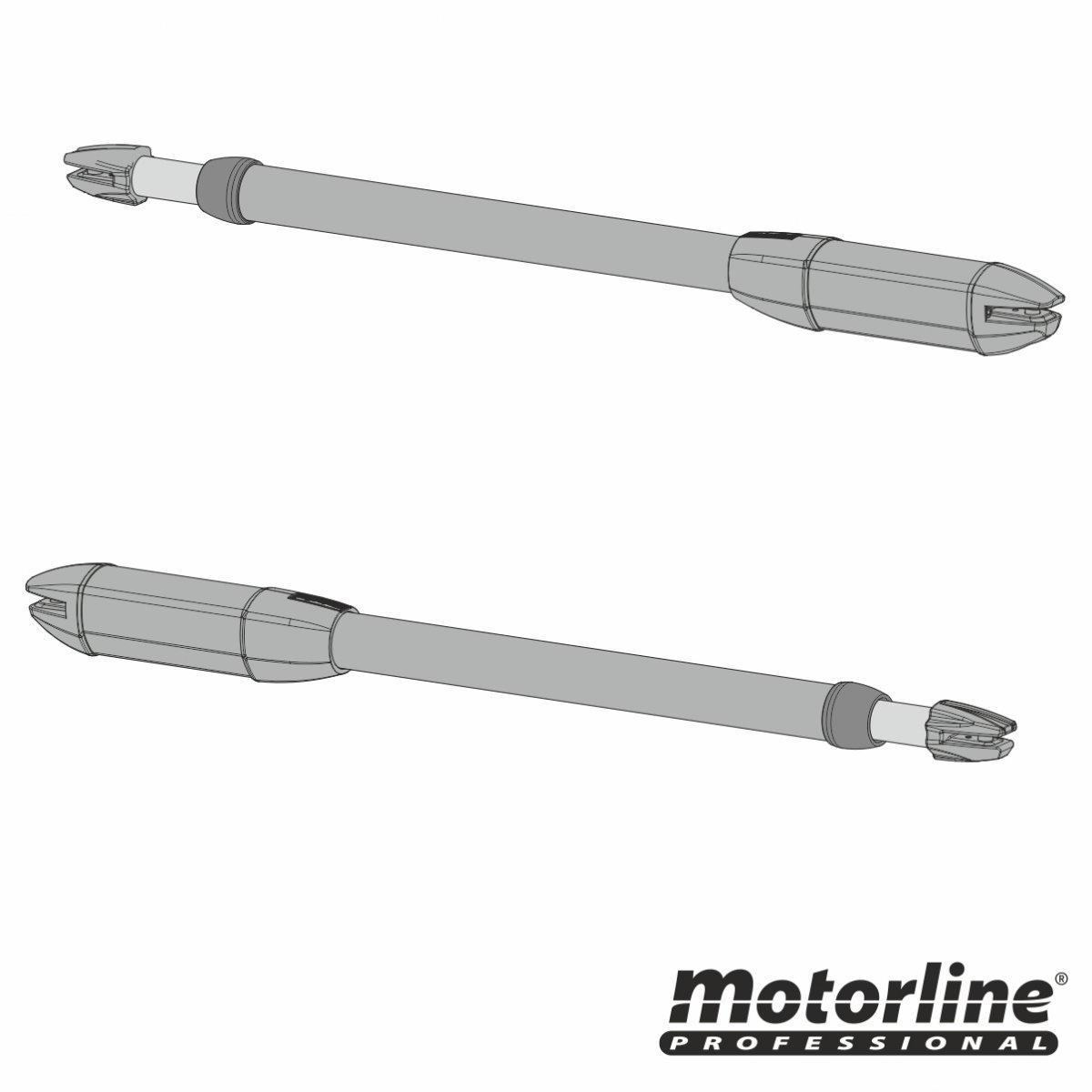

Drehtorantrieb PUMA 2-flügelig 2200N mit der DIGITAL-Motorsteuerung MC-200
Artikelnummer: 3036
590,00 €
inkl. 19%MwSt. Versandkosten:
DE: 15,- € - EU: 25,- €
Wichtigste Details:
- Drehtorantrieb - Torantrieb Set für zweiflügelige Tore bis 2,0m und 250kg pro Flügel
- Stabile Bauart - Aluminiumgehäuse und Metallgetriebe
- Fußgängerfunktion und Sicherheitsabschaltung
- 24V DC Drehtorantrieb mit 2200N Schubkraft
- Montageanleitung Deutsch

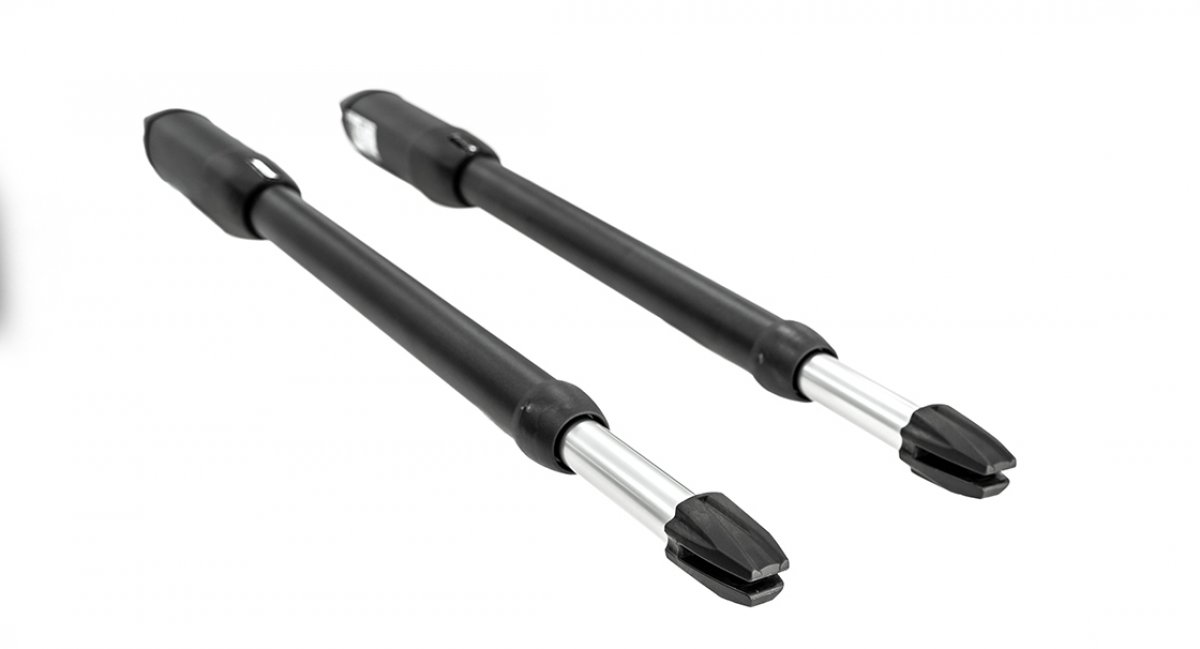

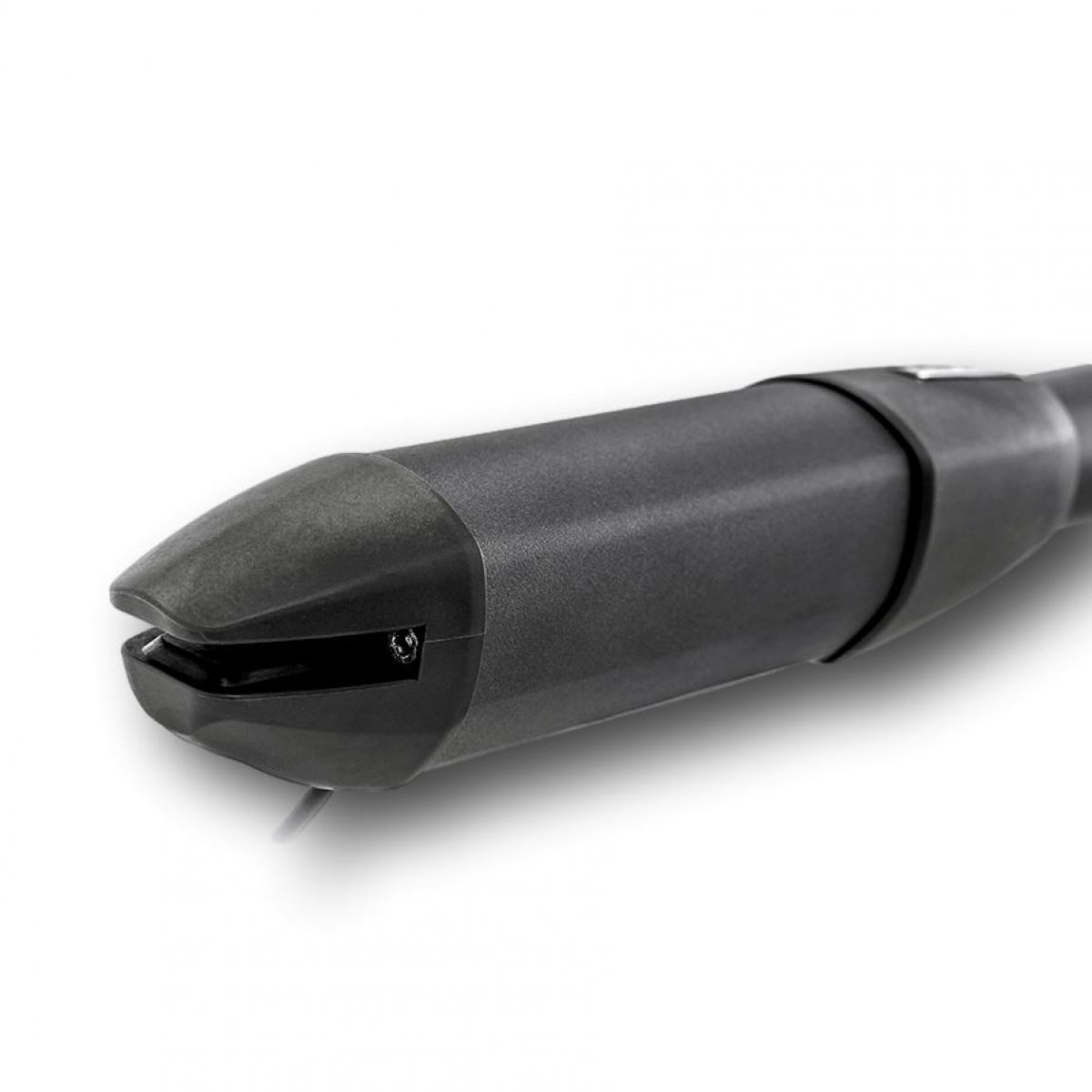

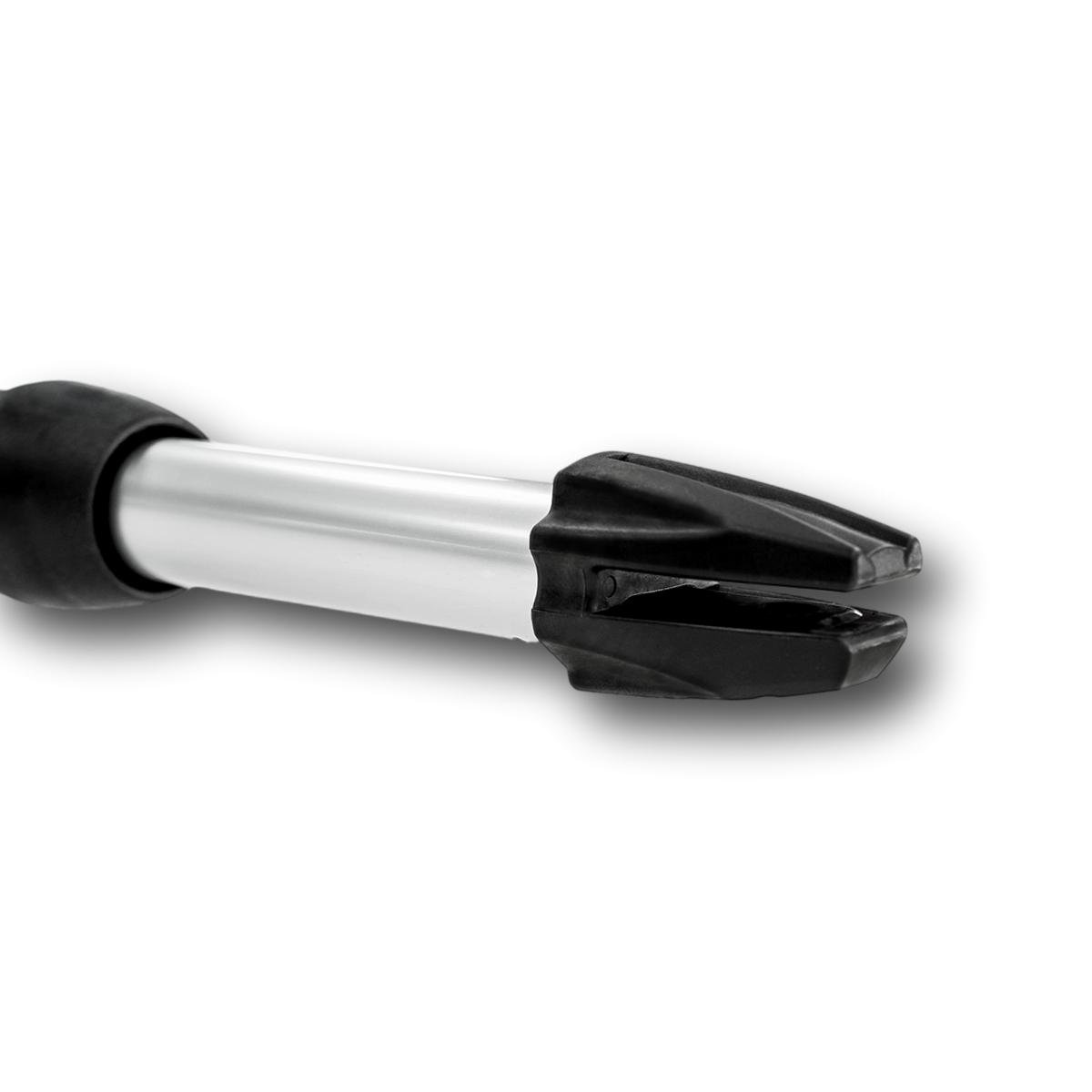

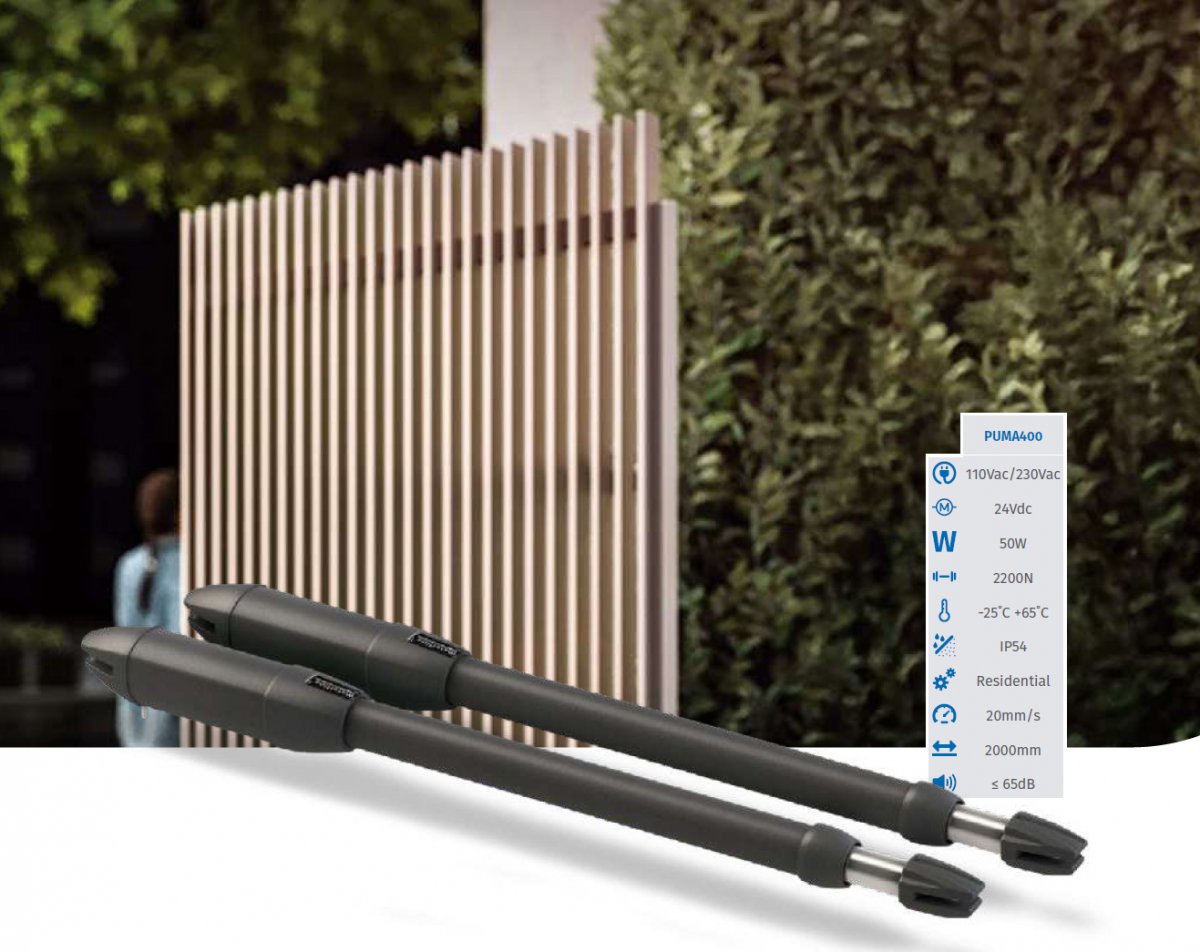

Drehtorantrieb -Torantrieb PUMA 24V für zweiflügelige Tore bis 2,0m und 400kg

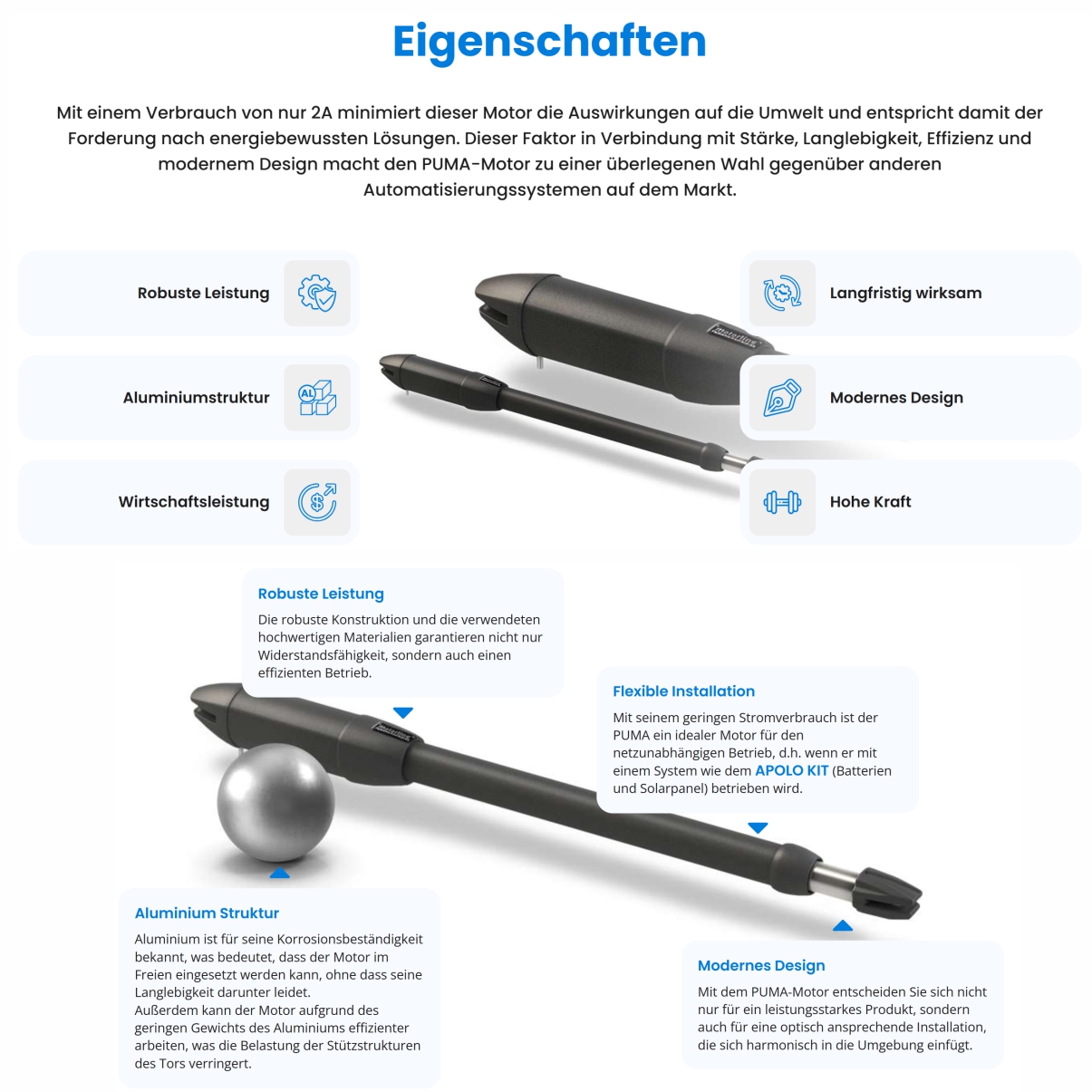

Der Drehtorantrieb PUMA ist ein neuer schmaler Drehtorantrieb mit einer hohen Schubkraft von bis zu 2200N mit Metallgetriebe. Durch die schmale Bauform und den großen Montagemaßen kann der Drehtorantrieb PUMA an vielen Toren verbaut werden bei welchen für einen normalen Spindelantrieb zu wenig Platz vorhanden ist. Durch die stabile Bauart mit Aluminiumgehäuse und Metallgetriebe eignet sich der Antrieb auch für Tore mit geschlossener Torfüllung auf welche eine hohe Windlast einwirkt. Endanschläge am Tor sind hier für AUF und ZU notwendig.

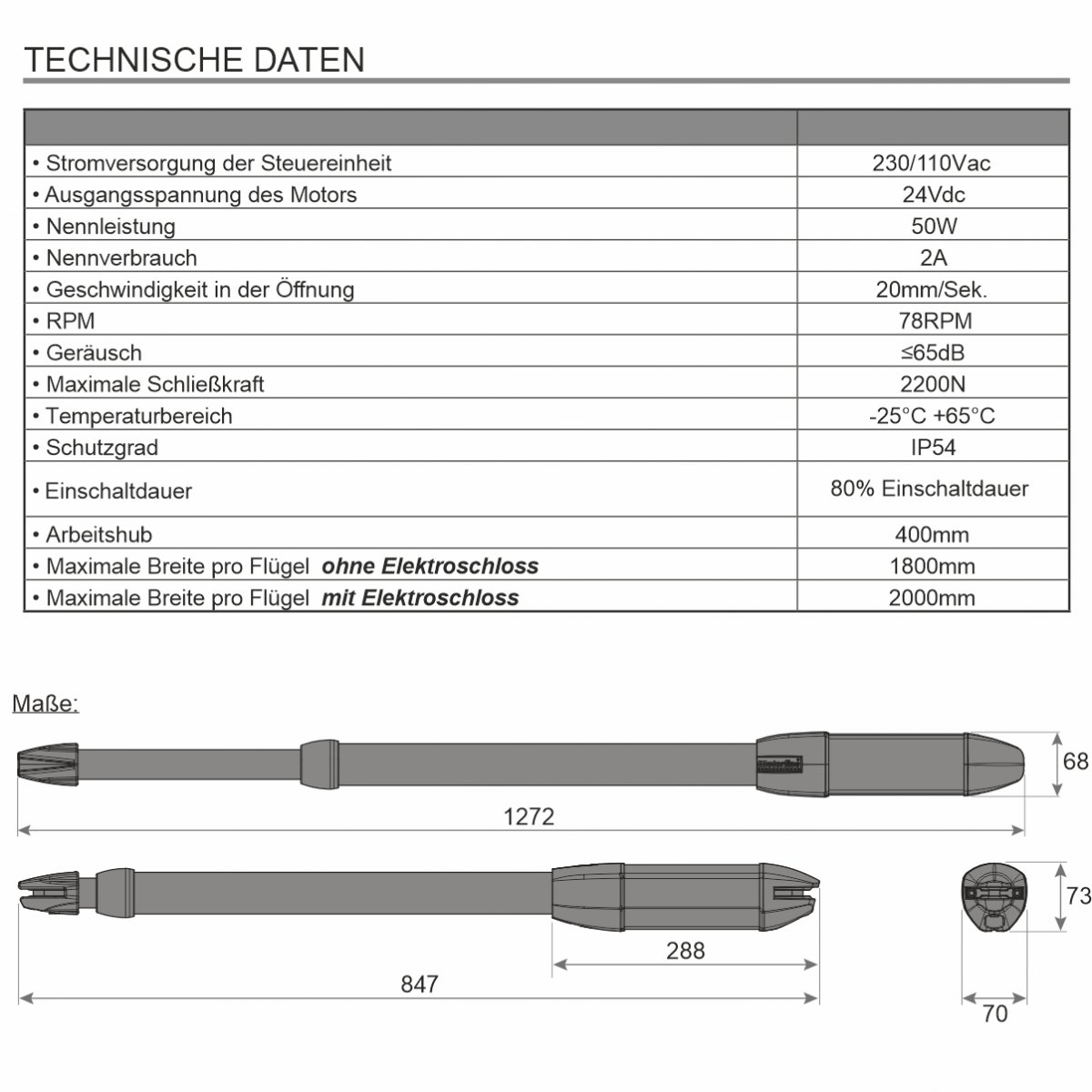

Technische Daten:
• Zuleitung zur Motorsteuerung: 230Vac
• Betriebsspannung des Motors 24Vdc
• Nennleistung 50W
• Nennverbrauch 2A
• Geschwindigkeit in der Öffnung 20mm/Sek.
• RPM 78RPM
• Geräusch ≤65dB
• Maximale Schließkraft 2200N
• Temperaturbereich -25°C +65°C
• Schutzgrad IP54
• Einschaltdauer: 80%
• Arbeitshub: 400mm
• Maximale Breite pro Flügel: 2,0m
• MMetallgetriebe
• vollautomatische DIGITAL-Motorsteuerung MC-62
• optional App-Steuerung vom Smartphone MCONNECT

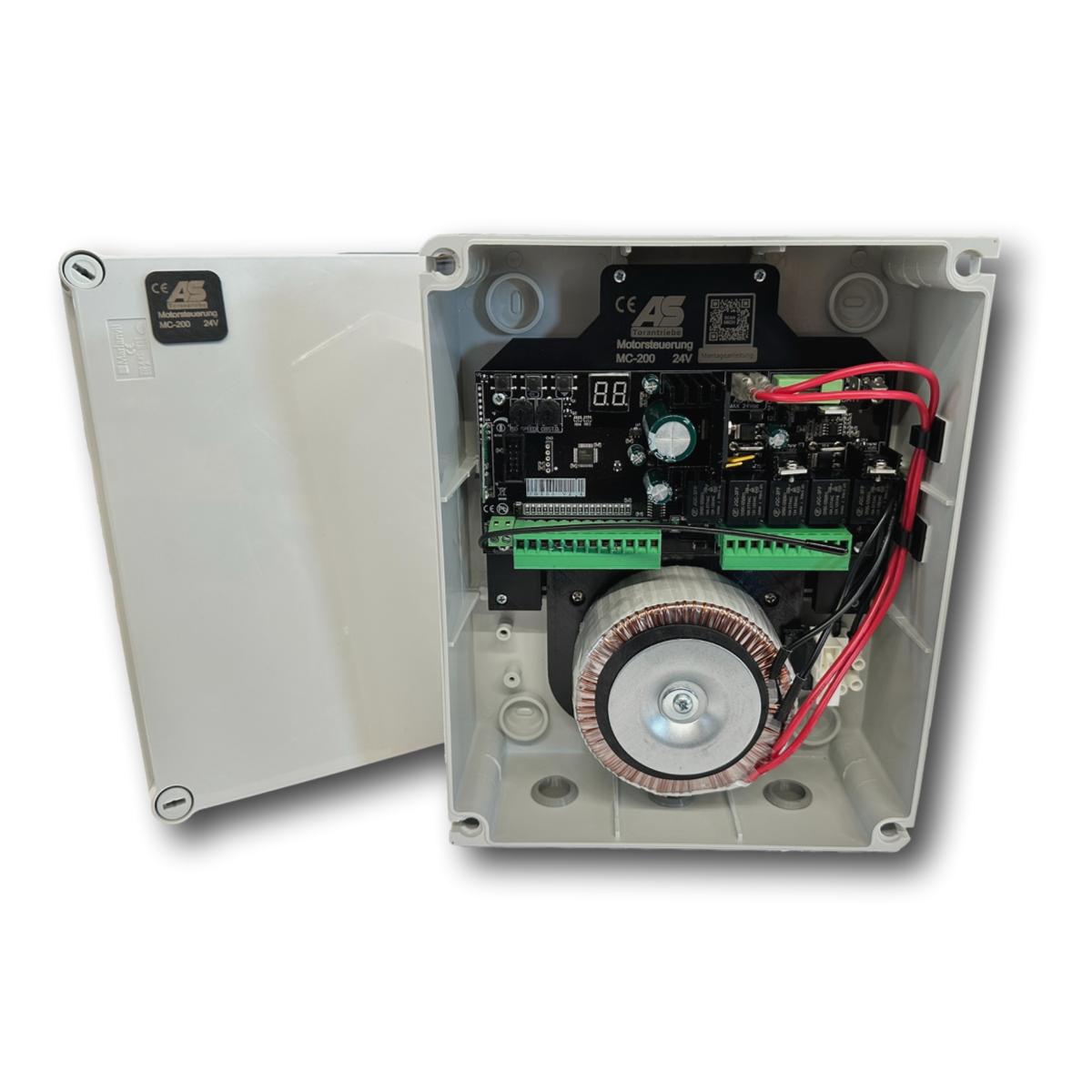

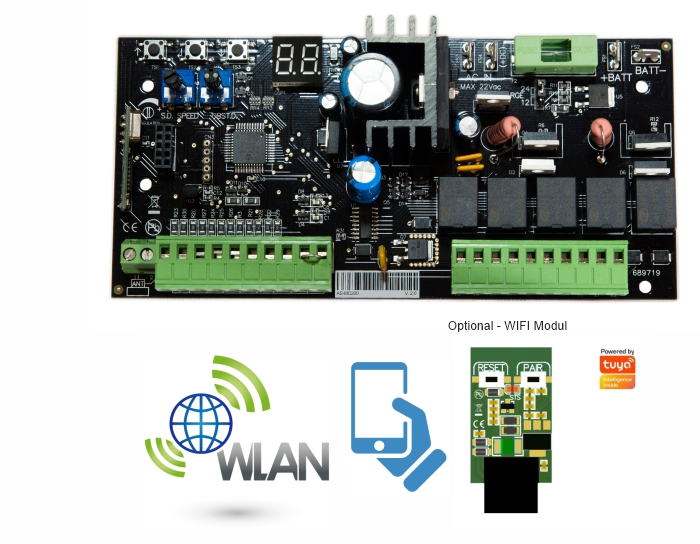

 und weitere Einstellungen können optional noch angepasst werden. Es handelt sich hier um eine DIGITAL-Motorsteuerung der neusten Generation.<br><br><h4>Das Zubehör zu diesem Artikel kann nach Ihren Anforderungen konfiguriert und bestellt werden. Wählen Sie mögliche Optionen über unseren Konfigurator oben aus, in dem Sie auf den Button Jetzt konfigurieren klicken!</h4><br>Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum. <br><br><h4>DIGITAL-Motorsteuerung AS-MC200 NEU!</h4><br>Die neue DIGITAL-Motorsteuerung AS-MC200 - geeignet für 1 und 2-flügelige Drehtorantriebe 24V DC.<br><br>Die Motorsteuerung AS-MC200 führt auf druck einer Taste einen automatische Lernlauf aus bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.<br>- Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)<br>- automatischer Zulauf bis zu 99 Sekunden einstellbar<br>- Entlastung in der Endlage einstellbar<br>- Entlastung Elektroschloss einstellbar<br>- Softstart einstellbar<br>- Elektronische Endschalter oder mechanische Toranschläge einstellbar<br>- Leistung im Softlauf einstellbar<br>- 250 Speicherplätze für Handsender und Funkcodesender<br>- Start Eingänge für Taster / Schlüsseltaster / Relais N.O.<br>- Start Fußgängerfunktion ( nur ein Flügel öffnet und schließt<br>- Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)<br>- Stop Anschluss für Not-Aus Taster<br>- Endschalteranschlüsse für Motor 1 und Motor 2<br>- Ausgang 24V für Lichtschranken und weitere optionale Geräte<br>- Ausgang 24V für Blinkleuchten<br>- Ausgang 12V für das Elektoschloss<br>- Lieferung mit 4 Stück Kabeleinführungen<br><br><h4>Technische Daten:</h4><br>- Spannungsversorgung AC: 12–20 VAC/100–200 VA<br>- Spannungsversorgung DC: 12-20VDC<br>- integriertes 12/24 V 100 mA Batterieladegerät<br>- maximaler Motorstrom: 8 A (200 VA Transformator)<br>- maximaler Blinkleuchtenausgang 1A<br>- Betriebstemperatur: -15 °C bis +60 °C<br>- Batterie/Backup (2x): 12 V 4,5 Ah<br>- Maße Gehäuse: 300x230x130mm<br>- Gehäusedeckel mit Dichtlippe<br>- 7 x Kabeleinführung in das Gehäuse (18mm)<br><br><h4>AS-SD1 WIFI App-Steuerung (optional im Konfigurator)</h4><br><center><img>http://www.as-torantriebe.de/img/SD1_22.jpg)
Das im Konfigurator wählbare WIFI-Modul SD1 wird auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuja App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).
Über die Tuja-App können folgende Befehle gegeben werden:
- Start (beide Tore)
- Fußgängerfunktion
- STOP
- definiert AUF
- definiert ZU
Hier finden Sie weiteres passendes Zubehör zu der Motorsteuerung:
- Handsender FALK 433Mhz.
- Handsender TX4 433 Mhz. schwarz
- Handsender TX4 433 Mhz. weiss
- Handsender B12 433Mhz.
- Stabantenne mit 2,0m Koaxleitung (erhöht die Funkreichweite)
- AS-SD1 WIFI Modul App-Steuerung
- MCONNECT App-Steuerung Motorline
- LED-Blinkleuchte MP-205
- LED-Blinkleuchte MP-210 Multispannung
- Schlüsseltaster SCMV150 2-Kanal
- Funkcodesender CS
- Funkcodesender RT-37
- Reflektorlichtschranke MFE
- Einweglichtschranke MF-30
- Einweglichtschranke IR-30
- Elektroschloss V06 für einflügelige Toranlagen
- Elektroschloss V06 für zweiflügelige Toranlagen

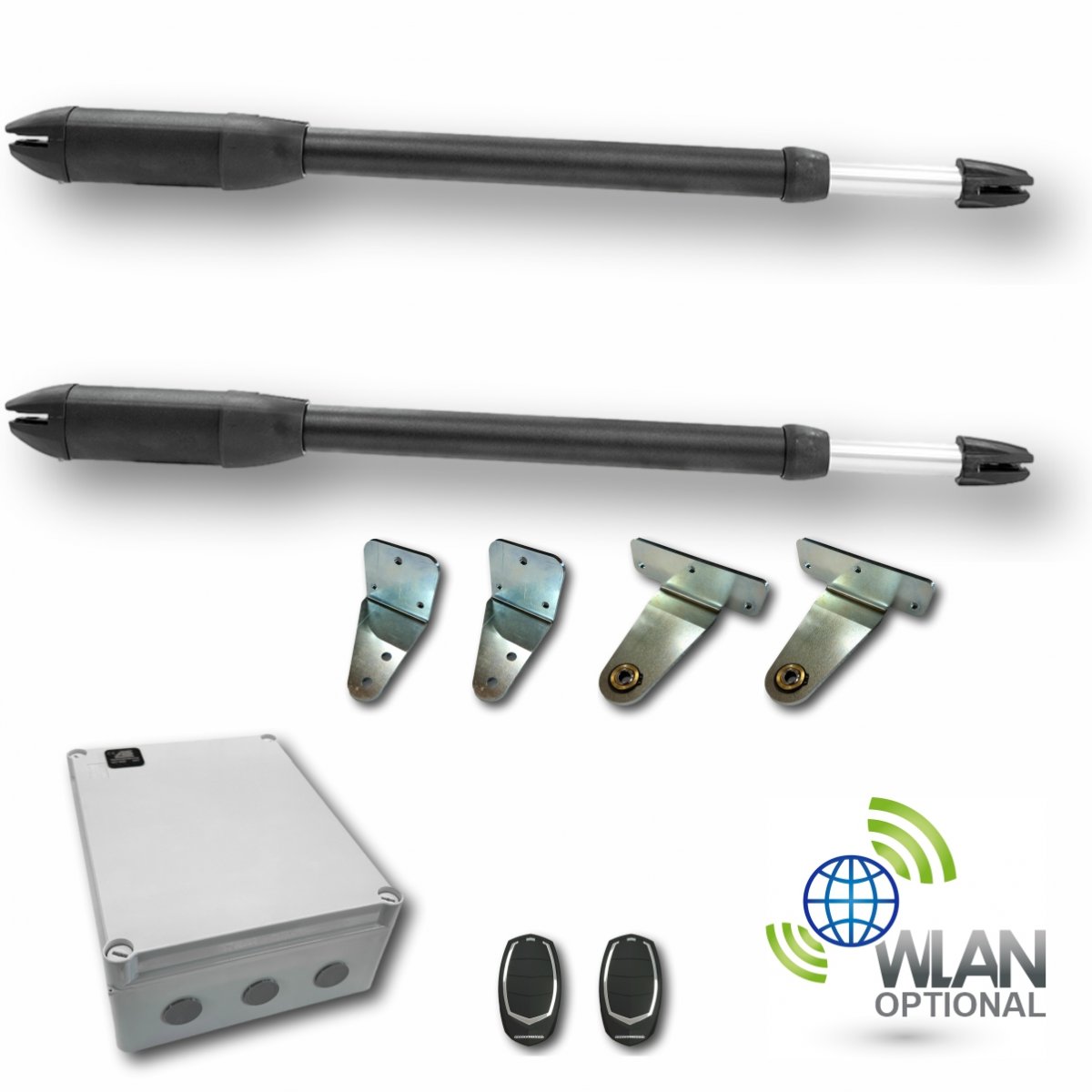

- 2 Stück Drehtorantriebe PUMA 24V
- 1 Stück Notentriegelungsschlüssel / Antrieb

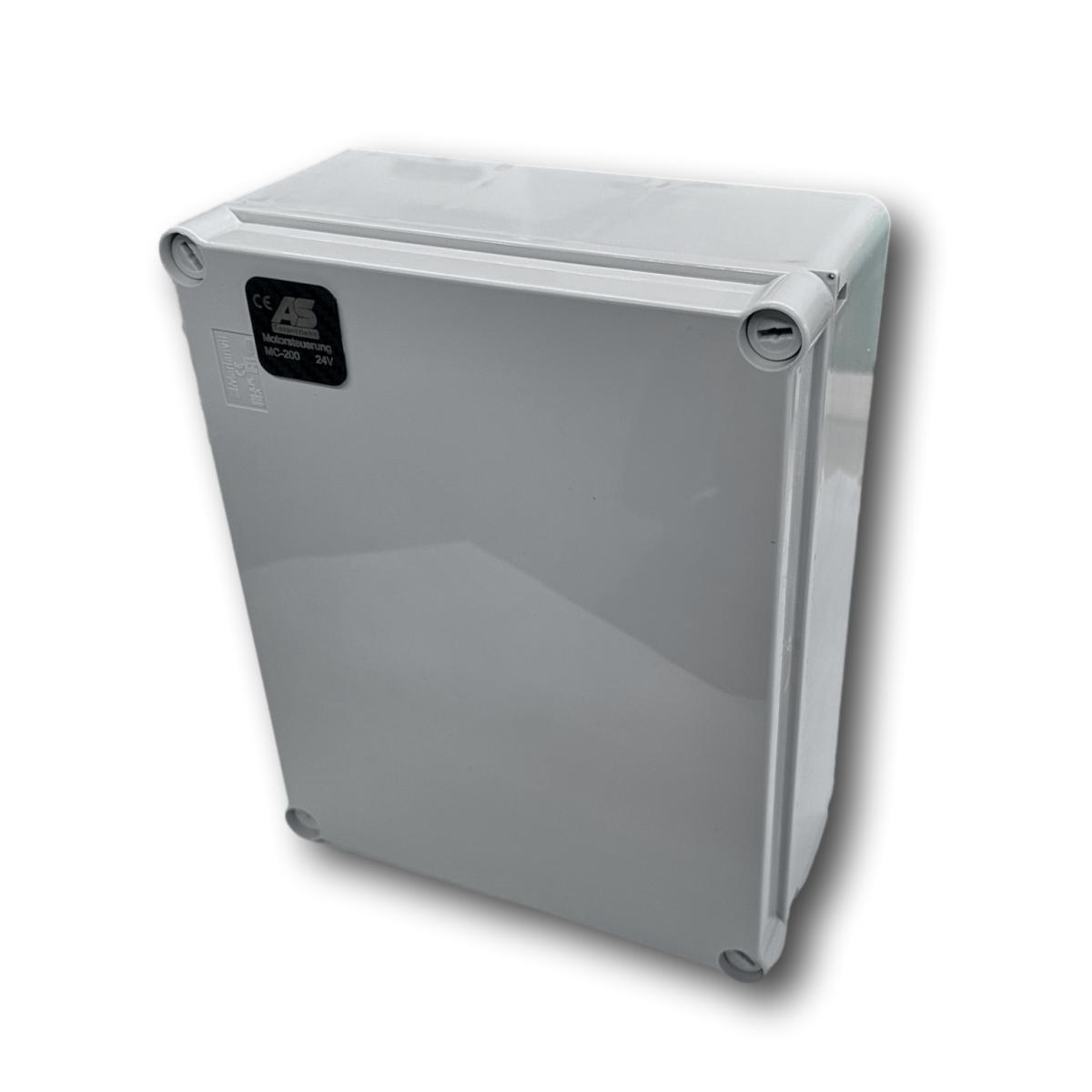

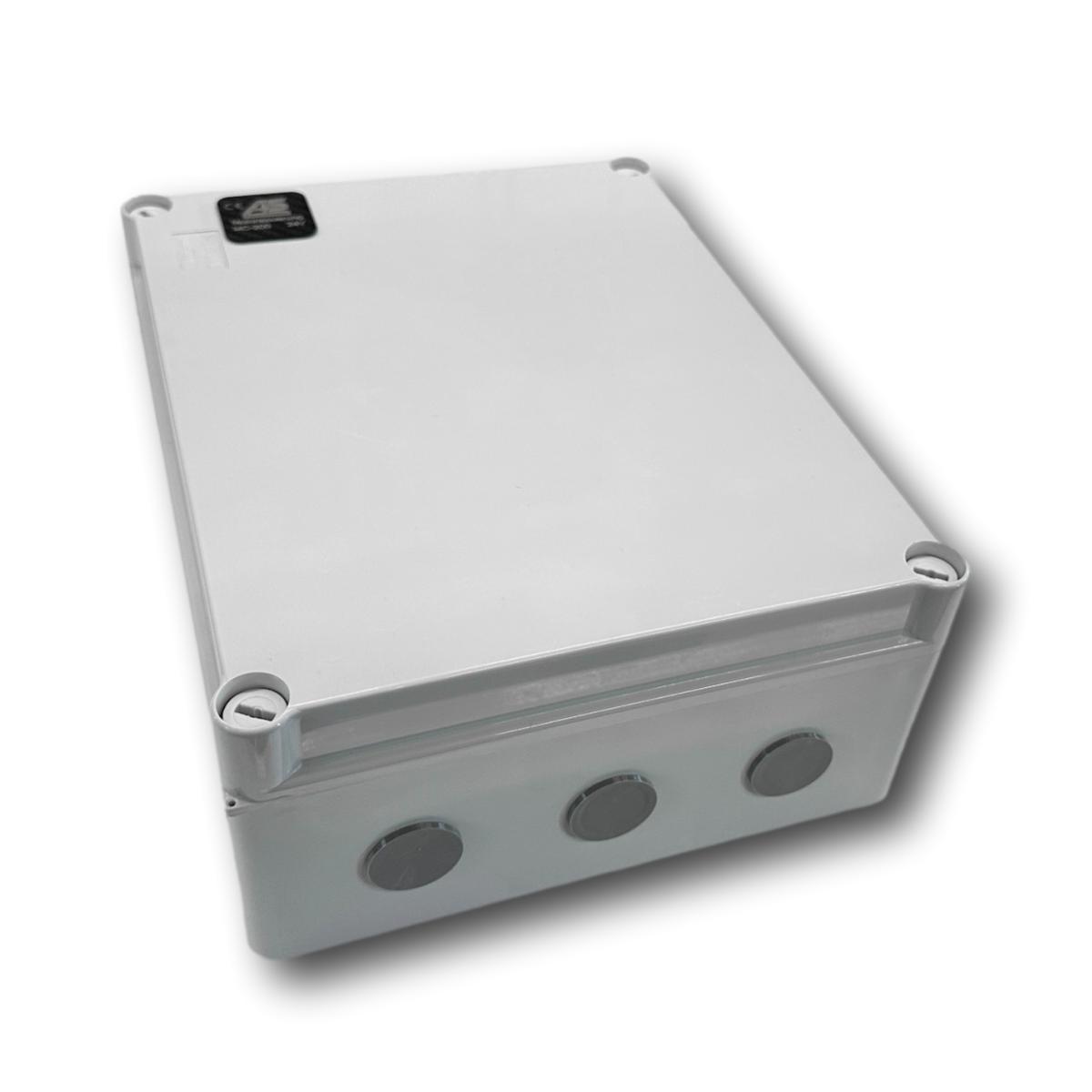

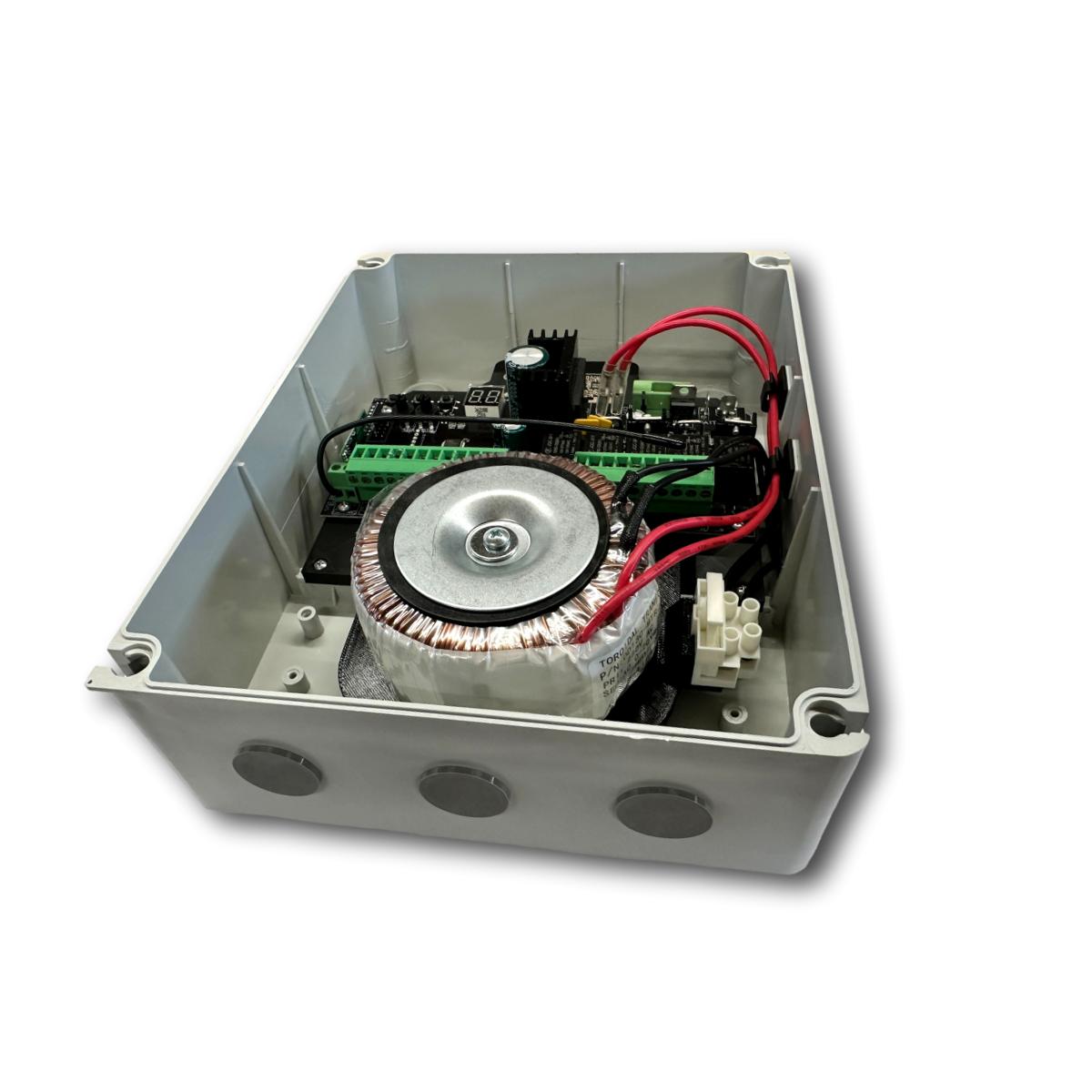

- 1 Stück DIGITAL-Motorsteuerung MC-200 24V im Gehäuse

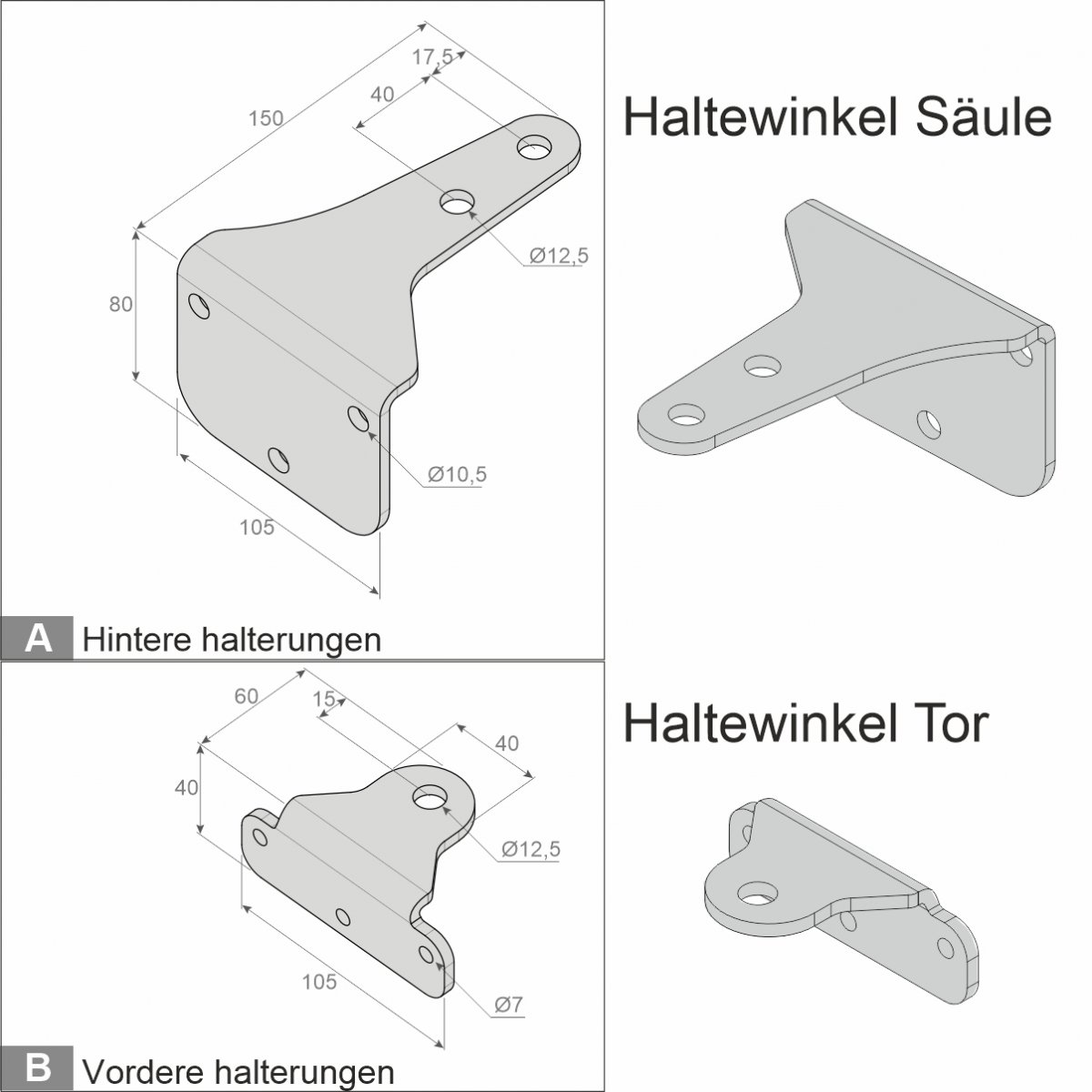

- 2 Stück Haltewinkel Stahl verzinkt - Säule
- 2 Stück Haltewinkel Stahl verzinkt - Tor
- 1 Stück Montageanleitung Deutsch
- Handsender lt. Konfigurator
Technische-Details
Kurzbeschreibung:
Drehtorantrieb - Torantrieb Set für zweiflügelige Tore bis 2,0m und 250kg pro Flügel
Stabile Bauart - Aluminiumgehäuse und Metallgetriebe
Fußgängerfunktion und Sicherheitsabschaltung
24V DC Drehtorantrieb mit 2200N Schubkraft
Montageanleitung Deutsch
Stabile Bauart - Aluminiumgehäuse und Metallgetriebe
Fußgängerfunktion und Sicherheitsabschaltung
24V DC Drehtorantrieb mit 2200N Schubkraft
Montageanleitung Deutsch
Spannungsversorgung:
230V
Betriebsspannung:
24V
Leistung:
50 Watt
Schubkraft:
2200N
Stromaufnahme:
2A
Schutzart:
IP44
Arbeitshub:
400mm
Max. Torlänge pro Flügel:
2,0m
Max. Torgewicht:
250kg

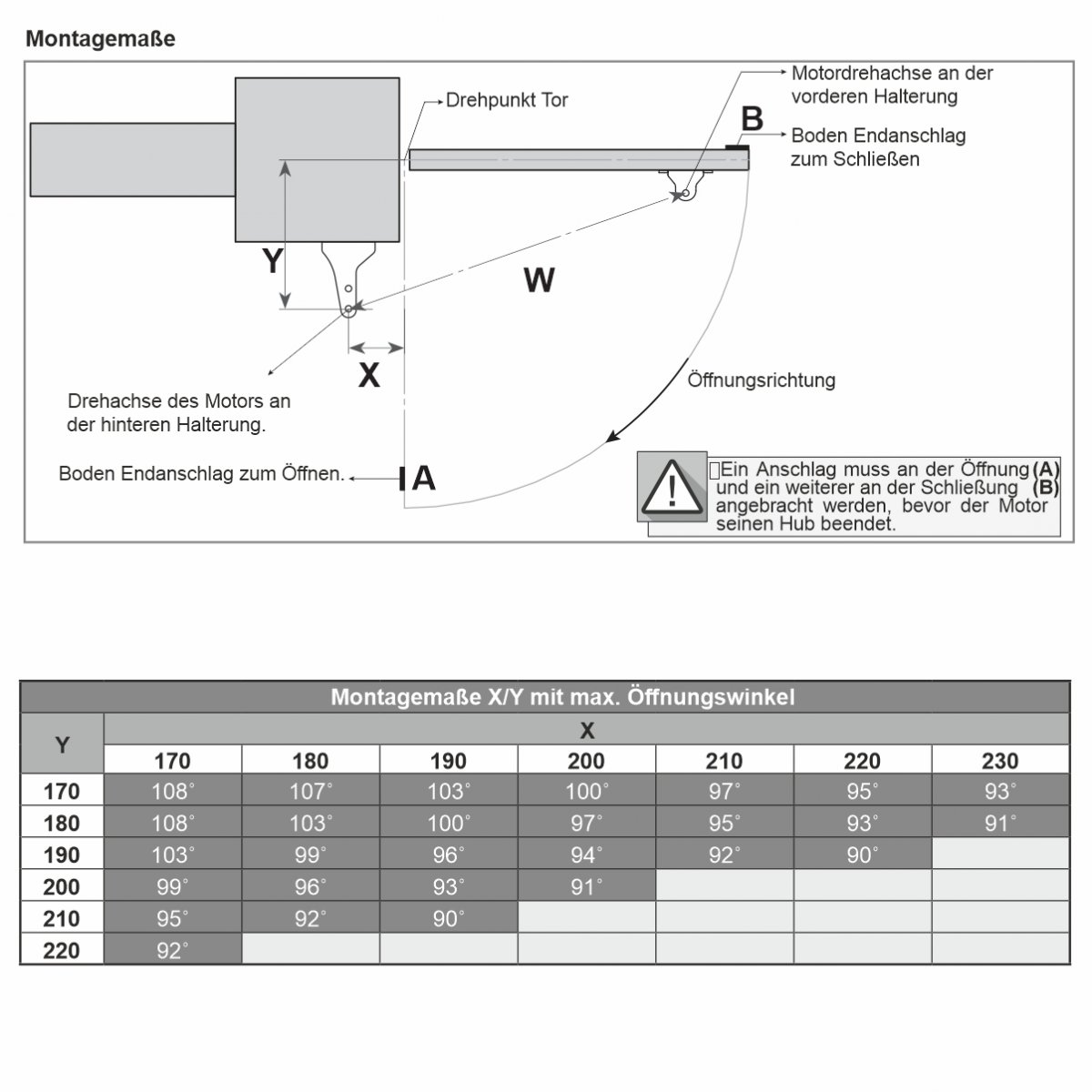

Max. Öffnungswinkel:
108°
Endanschläge am Tor:
notwendig - für AUF und ZU sind mechanische Anschläge nötig
Quetschschutz:
elektronisch mit Hindernisserkennung
Zubehörspeisung:
24Vac
Kontrollicht Tor offen:
24Vdc max. 3W
Zugangsbeleuchtung:
24Vdc max. 15W 30Sek.
Blinkleuchtenanschluss:
24Vdc max. 25W
Einschaltdauer:
80%
Temperaturbereich:
-25°C bis +65°C
Selbsthemmend:
ja
Anschluss Elektroschloss:
ja
Anschluss Lichtschranken:
ja
Anschluss Taster / Schlüsseltaster:
ja
Anschluss Stabantenne:
ja - 17cm oder Stabantenne mit Koaxleitung (optional)
Speicherplätze für Handsender / Funkcodesender:
100
Automatischer Zulauf:
99 Sek.
Softlauf / Verlangsamung:
ja
Schließfolgeregelung:
ja
Schnellschließung nach Lichtschranke:
ja
Lebensdauer ca.:
hoch (Metallgetriebe und stabile Ausführung)
Schnellschließung nach Lichtschranke:
ja
