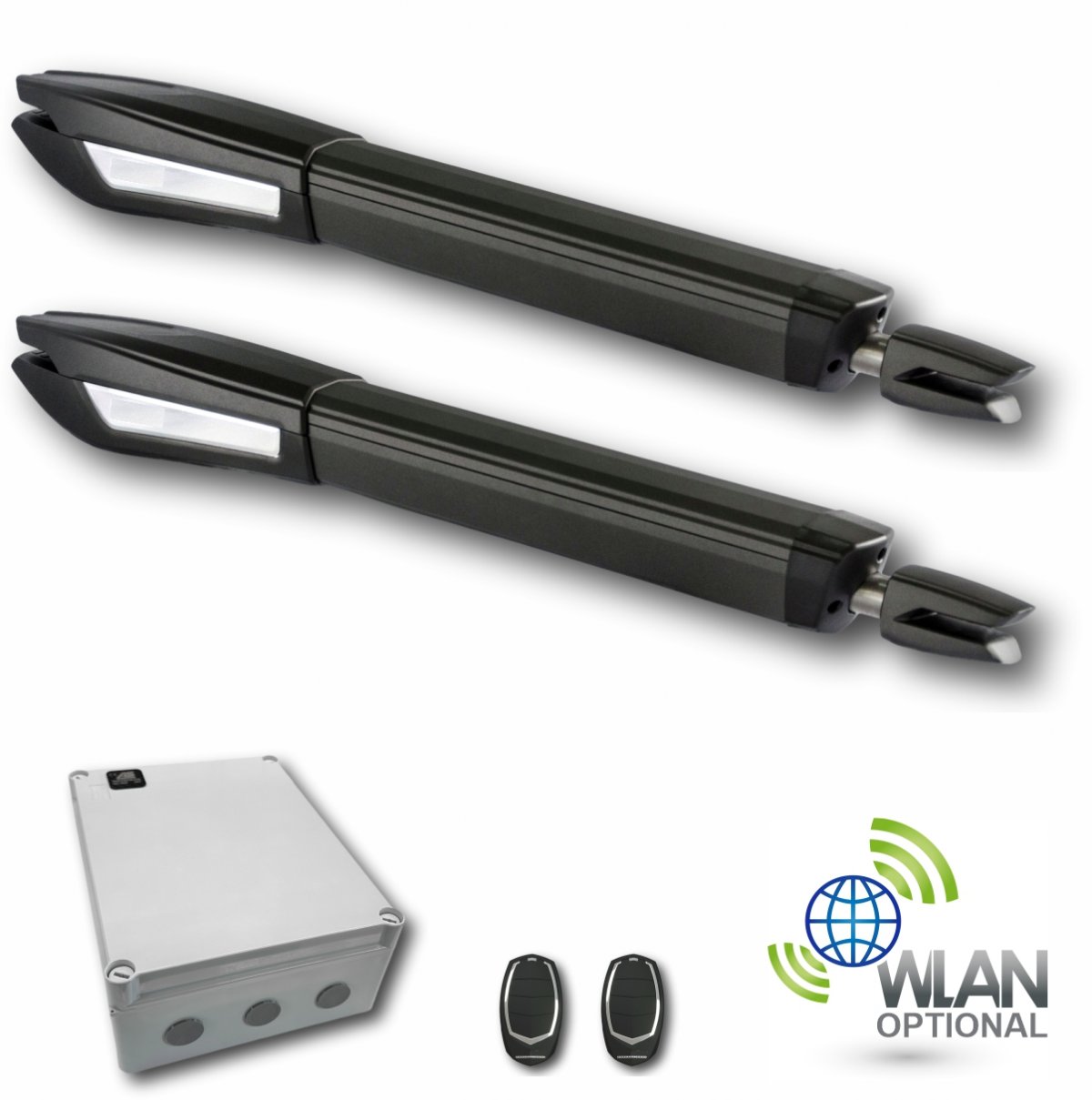

Drehtorantrieb Set JAG-400 24V elektronische Endschalter und DIGITAL-Motorsteuerung MC-200

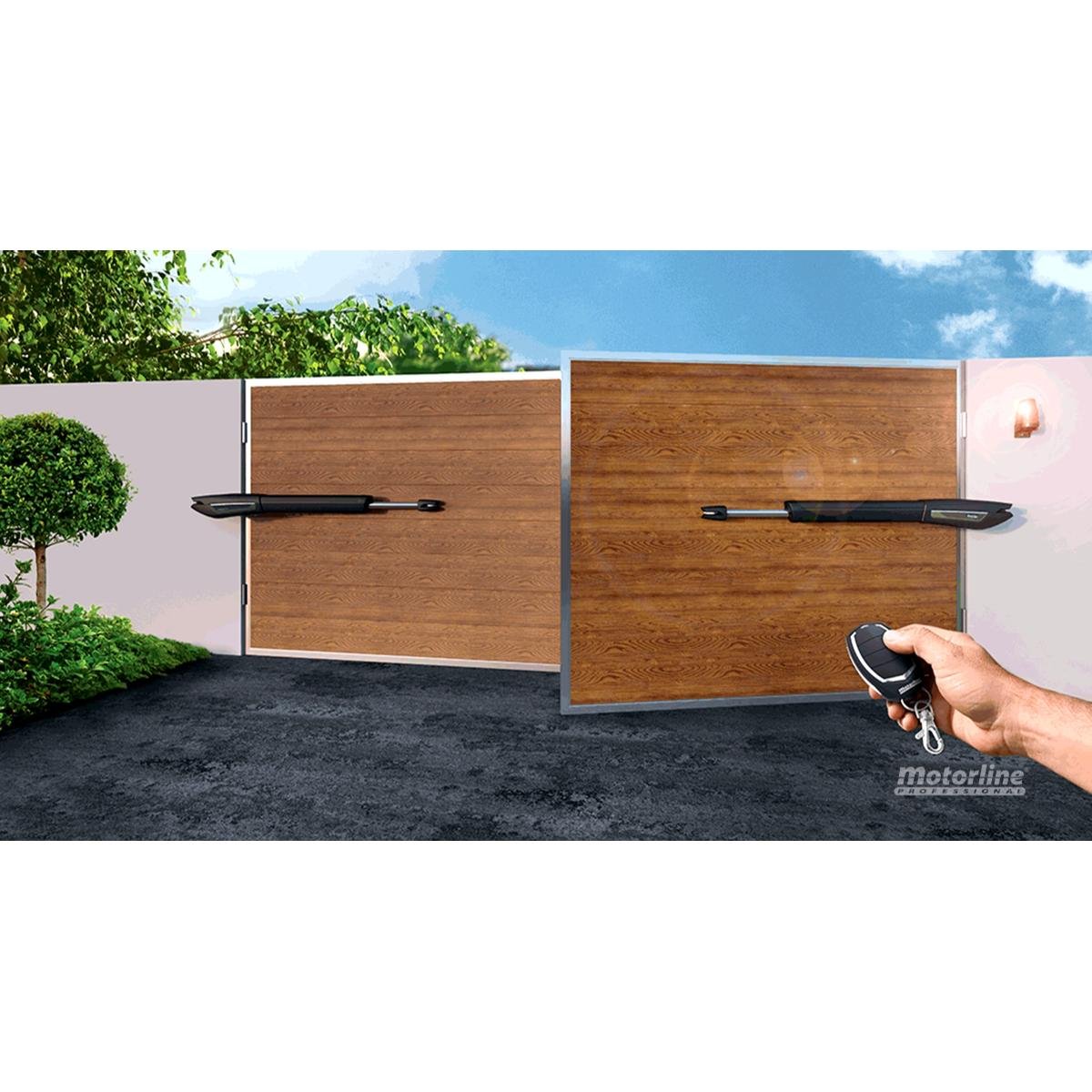

Drehtorantrieb Torantrieb Set JAG-400 für zweiflügelige Tore bis 500kg geeignet.

JAG-400: 400mm Arbeitshub ca. 25 Sekunden Öffnungszeit für Tore bis ca. 3,0m Torlänge / 500kg

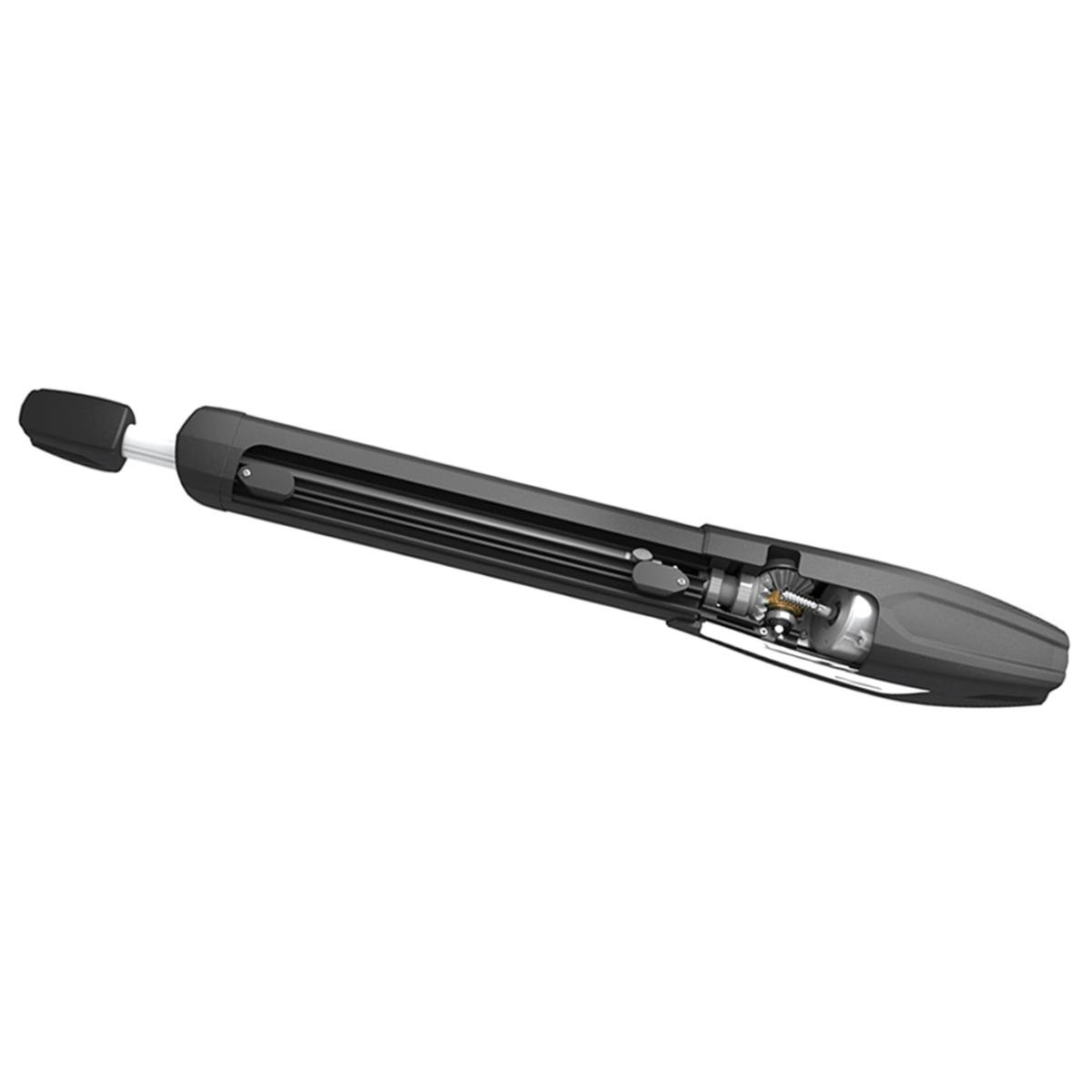

Die Drehtorantriebe M3/400 sind die neusten Antriebe mit Metallgetriebe in unserem Sortiment. Durch die stabile Bauart eignet sich der Antrieb auch für Tore auf welche eine hohe Windlast einwirkt.

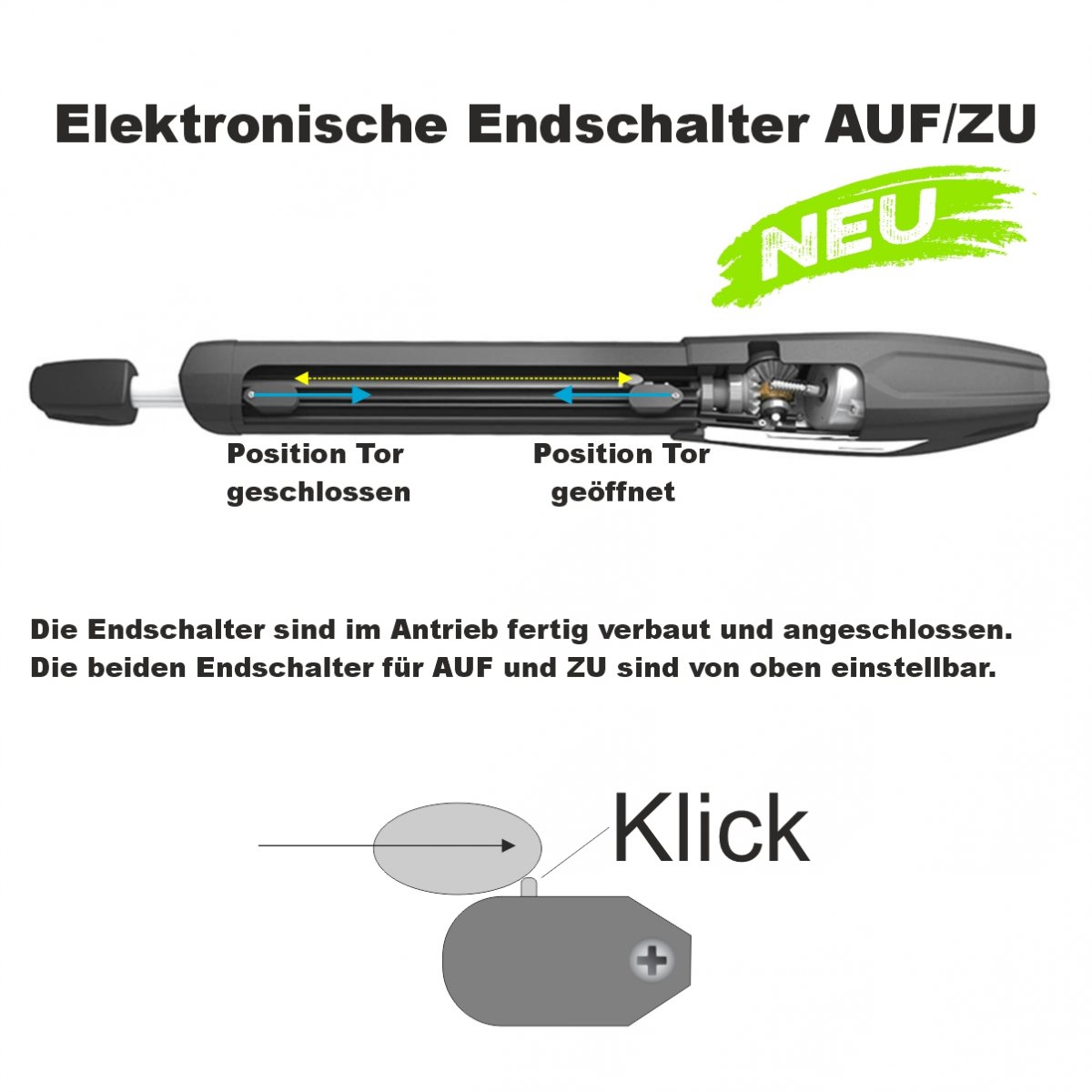

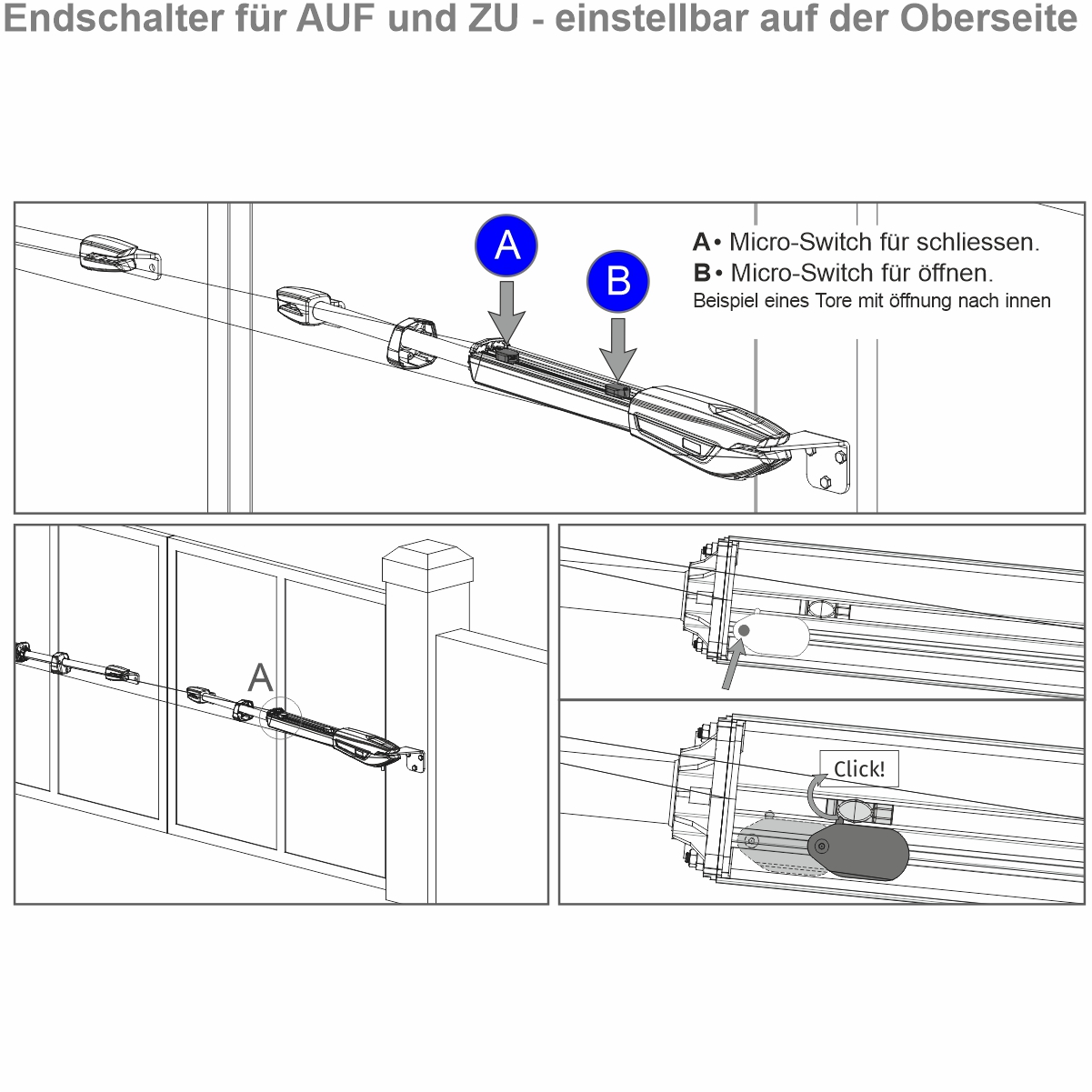

Die Flügeltorantriebe JAG-400 und JAG-600 besitzten elektronische Endschalter welche fertig im Antrieb verbaut sind. Hiermit können die AUF / ZU Endlagen für jeden Antrieb separat eingestellt werden. Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore. Die Anlage erkennt somit Hindernisse - die Laufrichtung wird umgekehrt. Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf) und weiteren nützlichen Einstellungen in der Digital-Motorsteuerung.

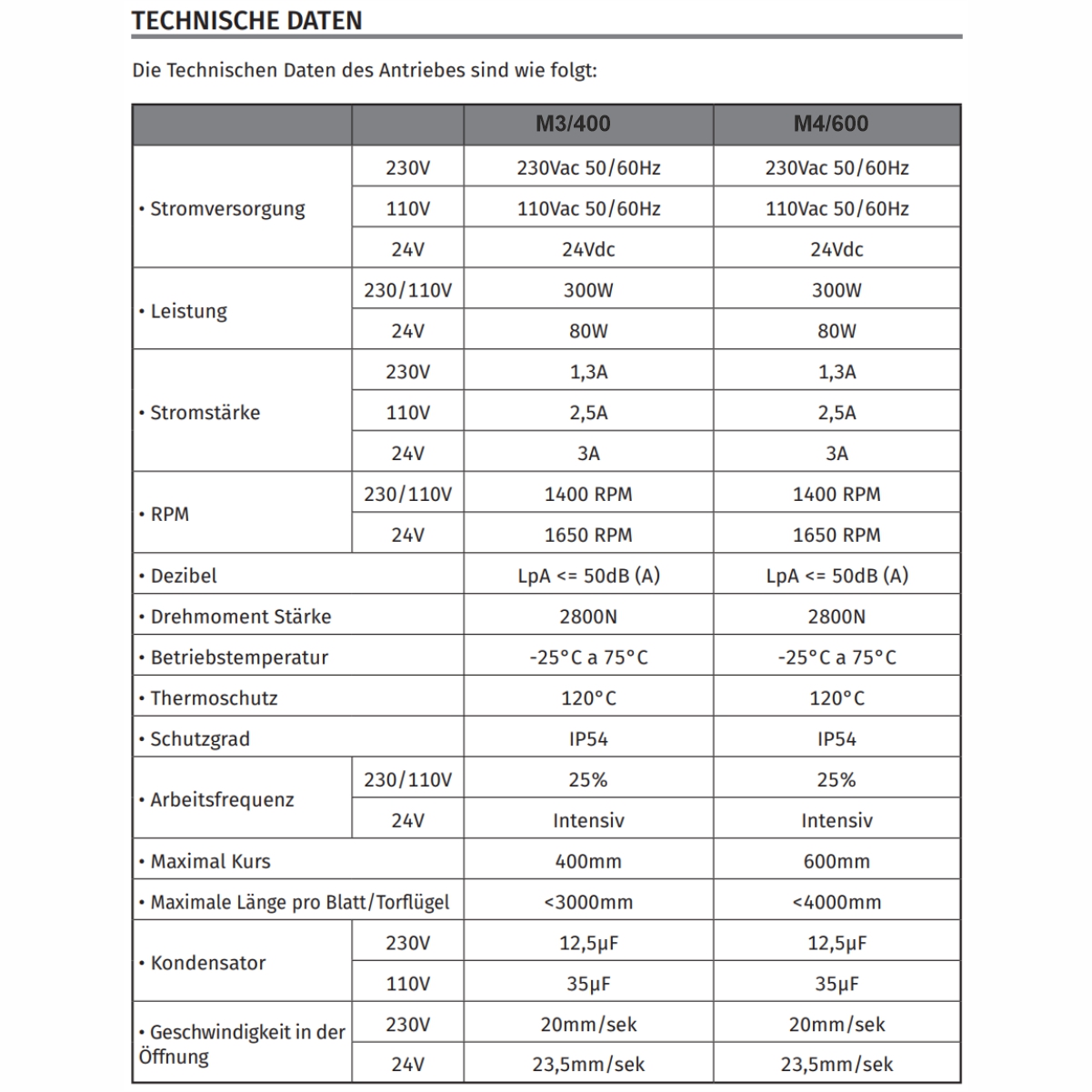

Technische Daten:

Zuleitung zur Motorsteuerung: 230V
Betriebsspannung: 24V
Zuleitung zur Motorsteuerung: 230V
Speicherplätze für Handsender: 100 Stück

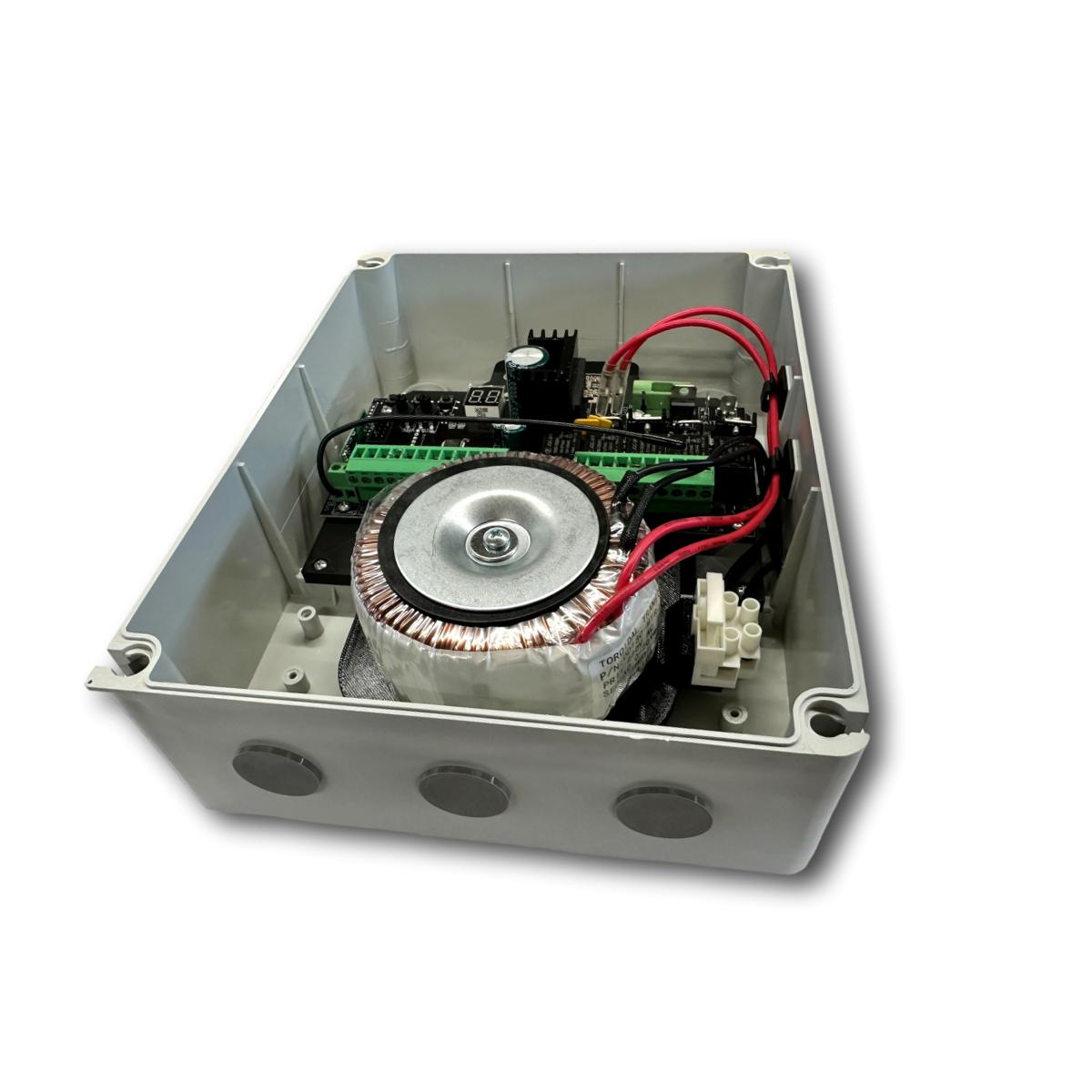

Im Gehäuse der Steuerung ist der Trafo verbaut welcher die Betriebsspannung von 24V liefert.
Leistung: 80 WATT
max. Schubkraft: 2800N
Einschaltdauer: 100%

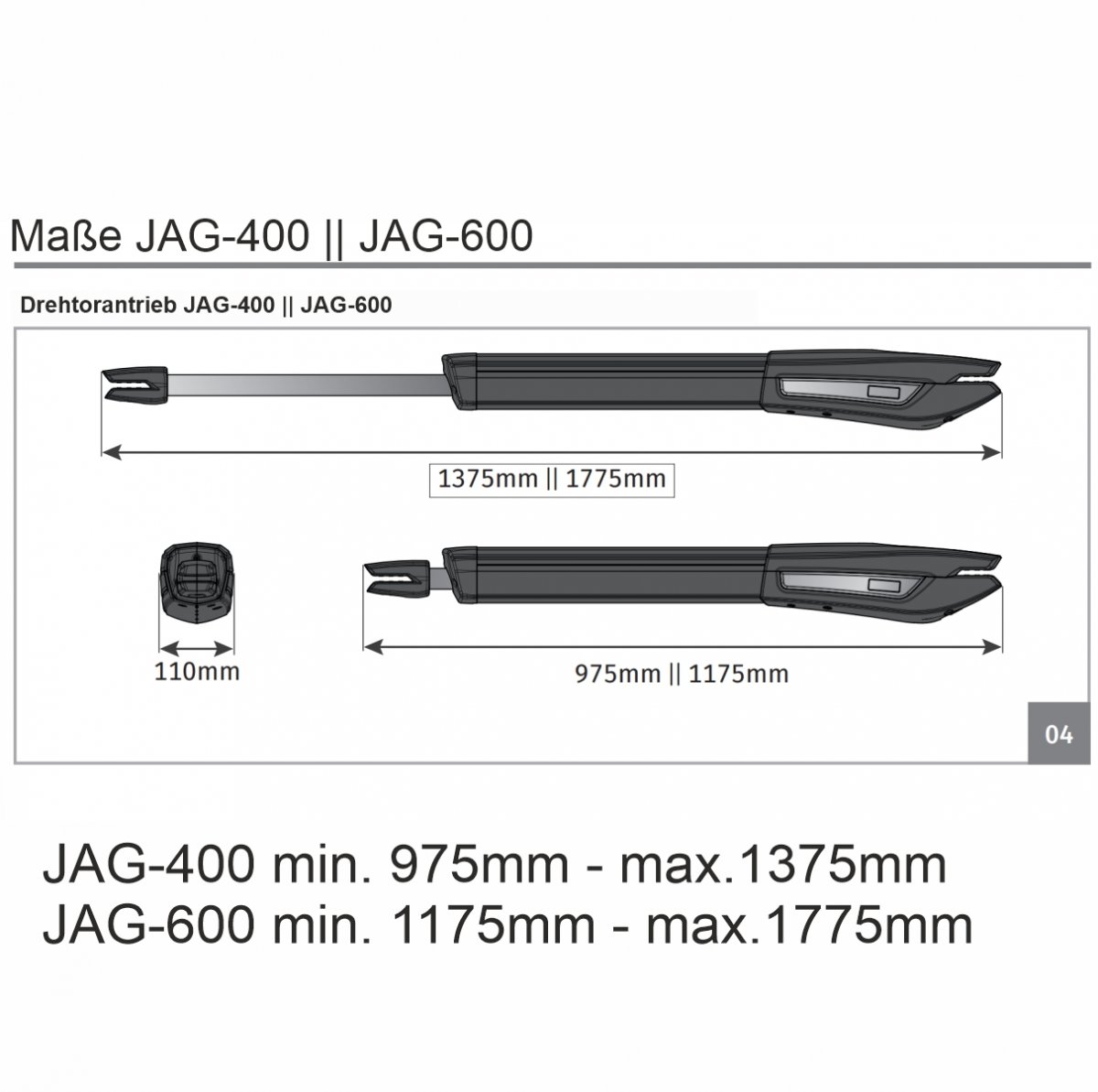

Nutzhub: M3/400: 400mm / M4/600: 600mm
Quetschhutz: elektronische Drehmomentbegrenzung
Temperaturbereich: -25°C bis + 55°C

Das Zubehör zu diesem Artikel kann nach Ihren Anforderungen konfiguriert und bestellt werden. Wählen Sie mögliche Optionen über unseren Konfigurator oben aus, in dem Sie auf den Button "Jetzt konfigurieren" klicken!

Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Rechnungsdatum.

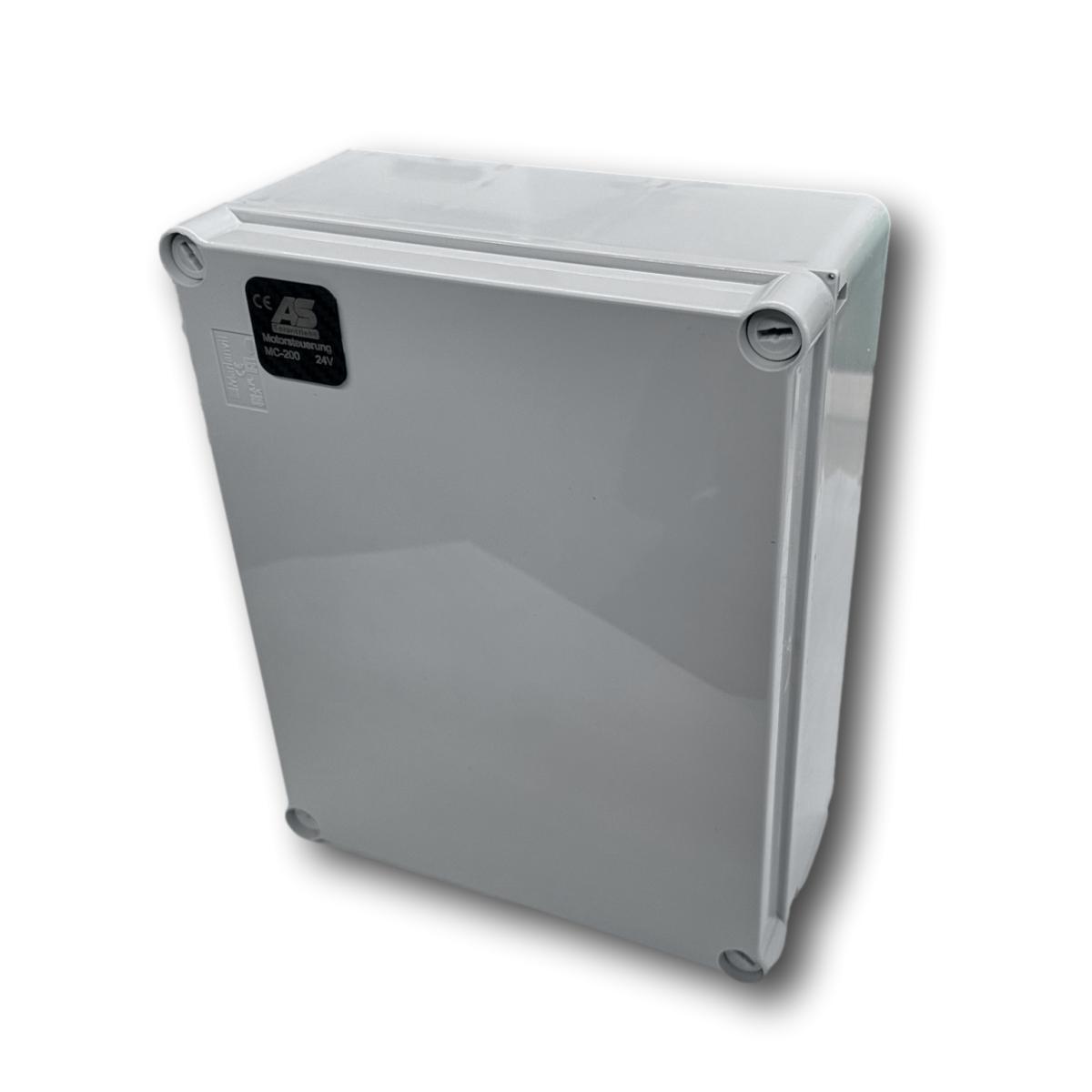

DIGITAL-Motorsteuerung AS-MC200 NEU!

Die neue DIGITAL-Motorsteuerung AS-MC200 - geeignet für 1 und 2-flügelige Drehtorantriebe 24V DC.

Die Motorsteuerung AS-MC200 führt auf druck einer Taste einen automatische Lernlauf aus bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.
- Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
- automatischer Zulauf bis zu 99 Sekunden einstellbar
- Entlastung in der Endlage einstellbar
- Entlastung Elektroschloss einstellbar
- Softstart einstellbar
- Elektronische Endschalter oder mechanische Toranschläge einstellbar
- Leistung im Softlauf einstellbar
- 250 Speicherplätze für Handsender und Funkcodesender
- Start Eingänge für Taster / Schlüsseltaster / Relais N.O.
- Start Fußgängerfunktion ( nur ein Flügel öffnet und schließt
- Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
- Stop Anschluss für Not-Aus Taster
- Endschalteranschlüsse für Motor 1 und Motor 2
- Ausgang 24V für Lichtschranken und weitere optionale Geräte
- Ausgang 24V für Blinkleuchten
- Ausgang 12V für das Elektoschloss
- Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

- Spannungsversorgung AC: 12–20 VAC/100–200 VA
- Spannungsversorgung DC: 12-20VDC
- integriertes 12/24 V 100 mA Batterieladegerät
- maximaler Motorstrom: 8 A (200 VA Transformator)
- maximaler Blinkleuchtenausgang 1A
- Betriebstemperatur: -15 °C bis +60 °C
- Batterie/Backup (2x): 12 V 4,5 Ah

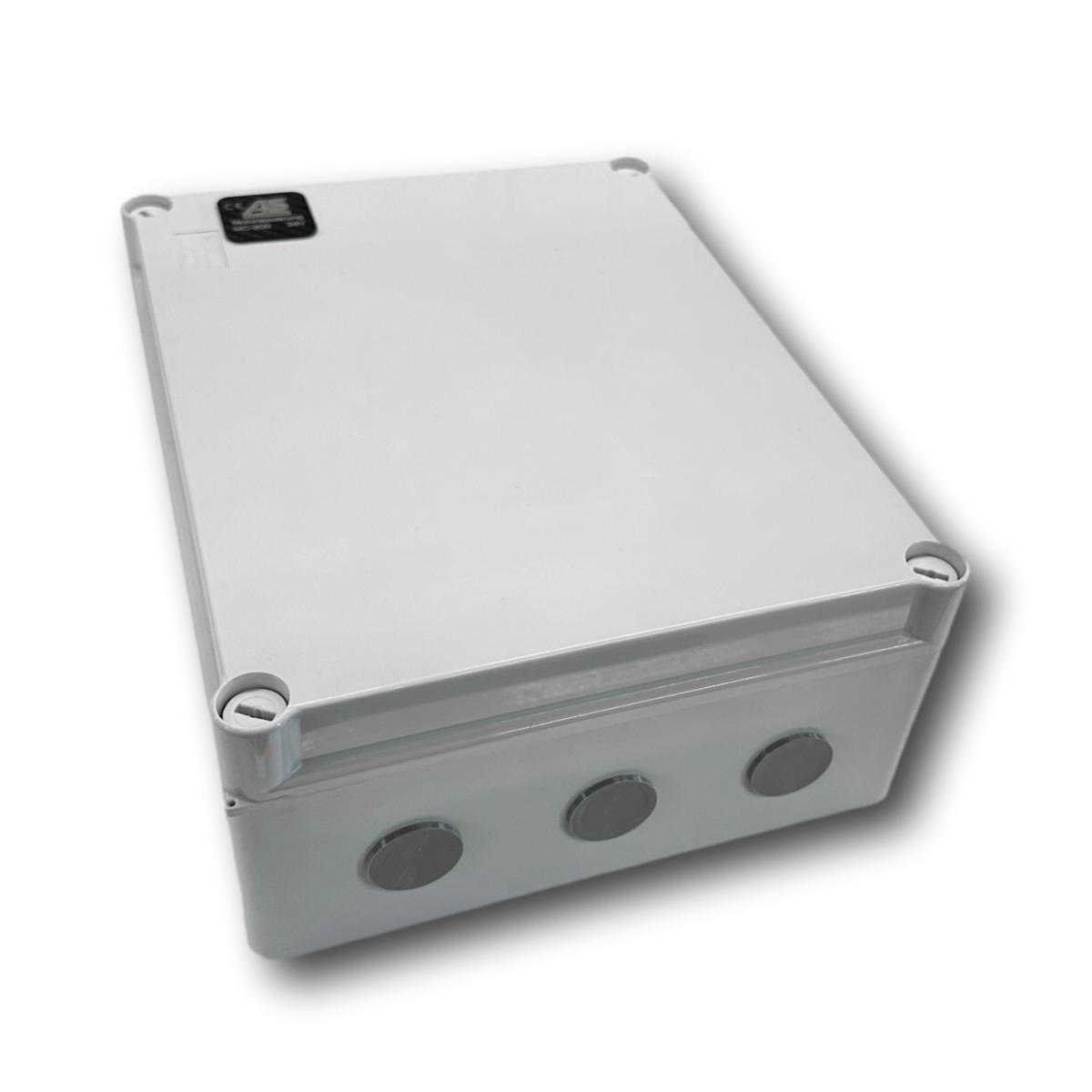

- Maße Gehäuse: 300x230x130mm
- Gehäusedeckel mit Dichtlippe
- 7 x Kabeleinführung in das Gehäuse (18mm)

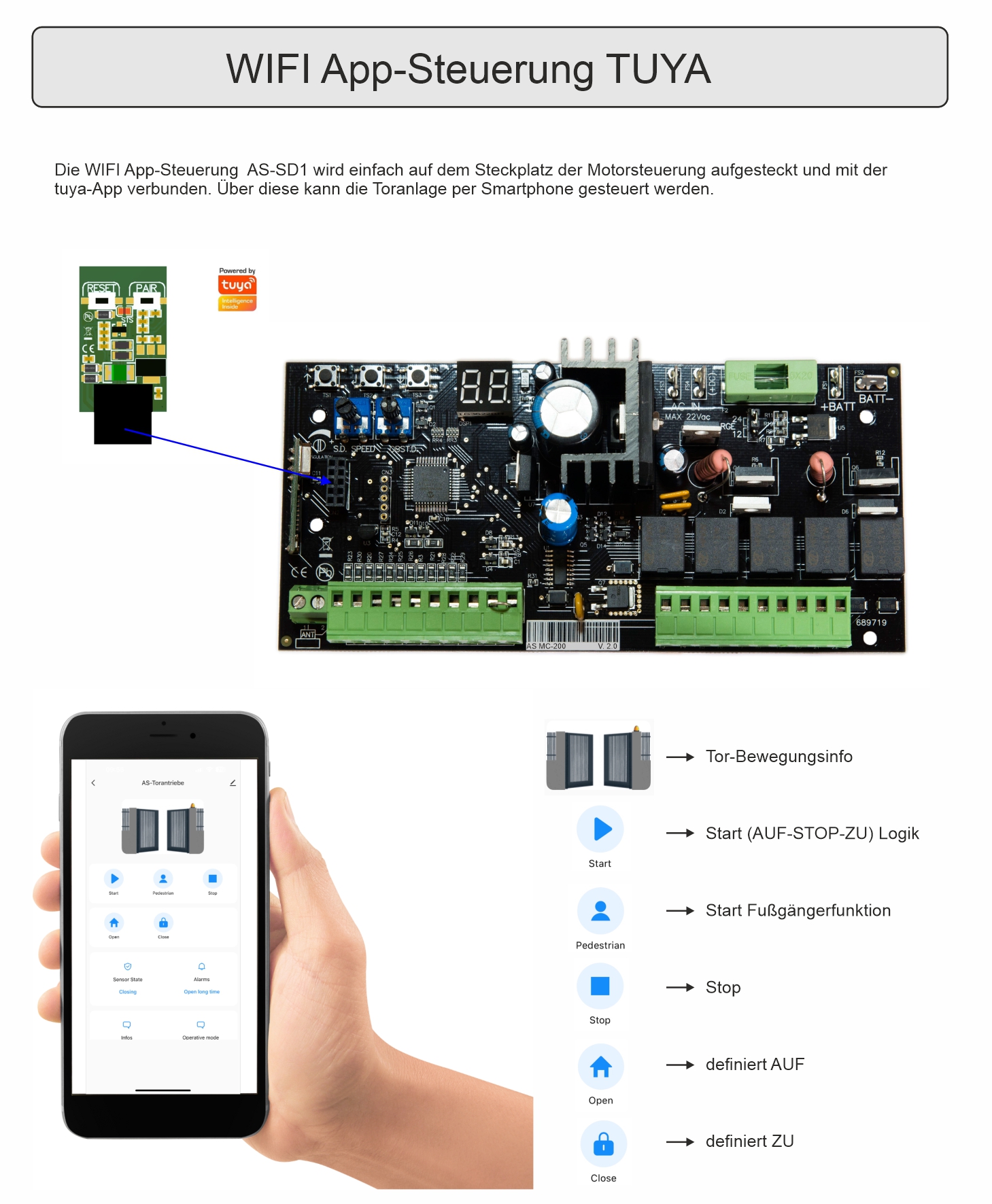

AS-SD1 WIFI App-Steuerung (optional im Konfigurator)

Das im Konfigurator wählbare WIFI-Modul SD1 wird auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuja App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).


Über die Tuja-App können folgende Befehle gegeben werden:
- Start (beide Tore)
- Fußgängerfunktion
- STOP
- definiert AUF
- definiert ZU

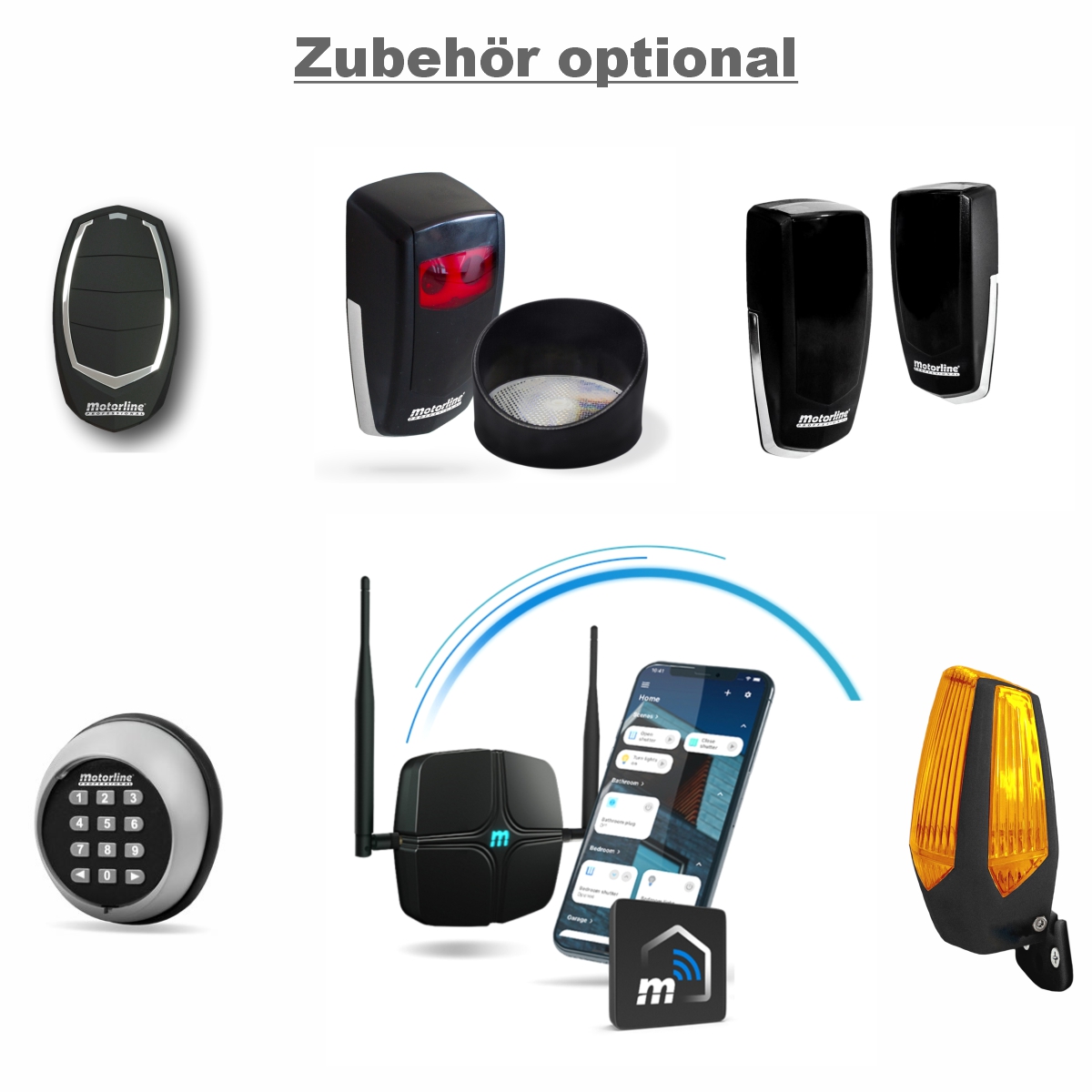

Hier finden Sie weiteres passendes Zubehör zu der Motorsteuerung:

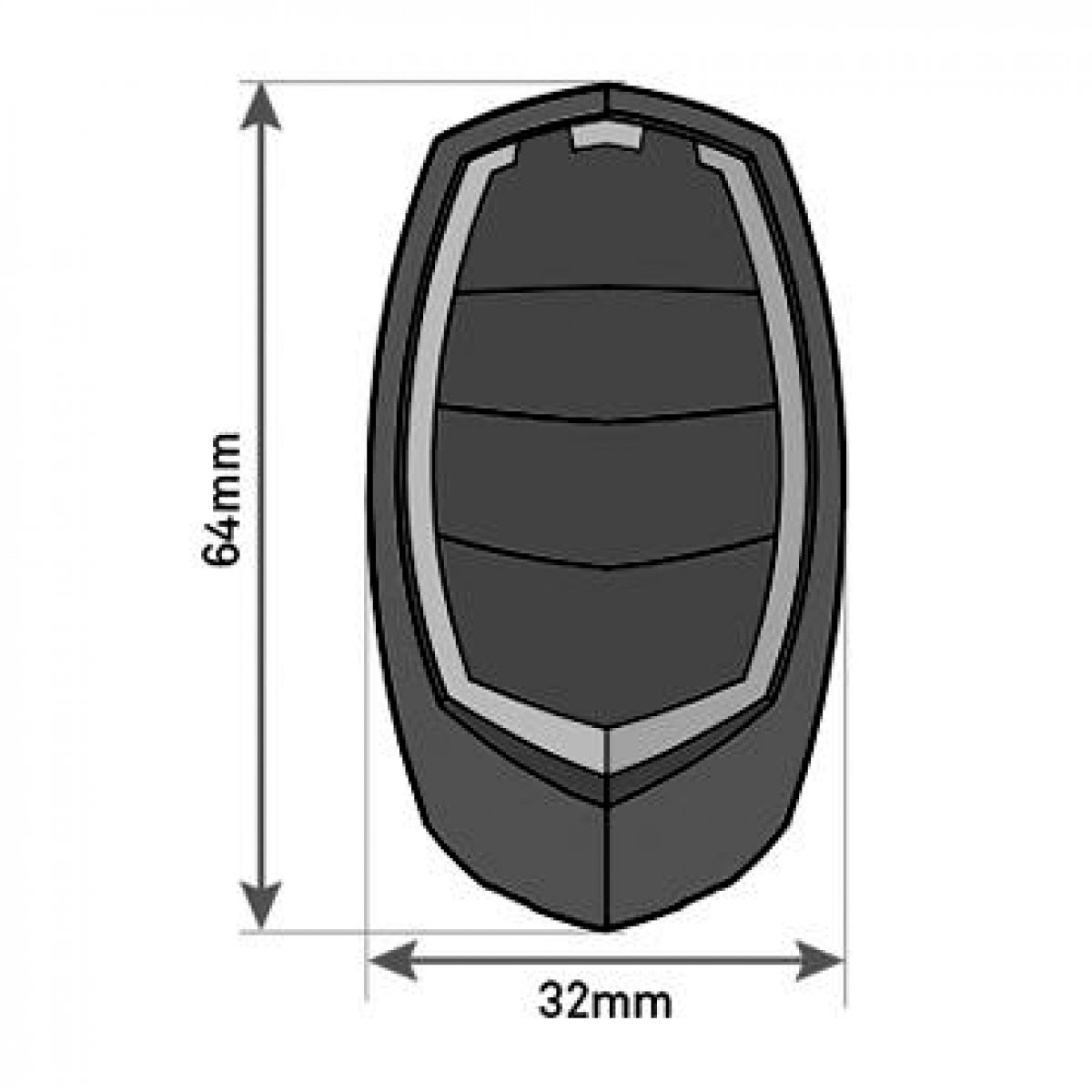

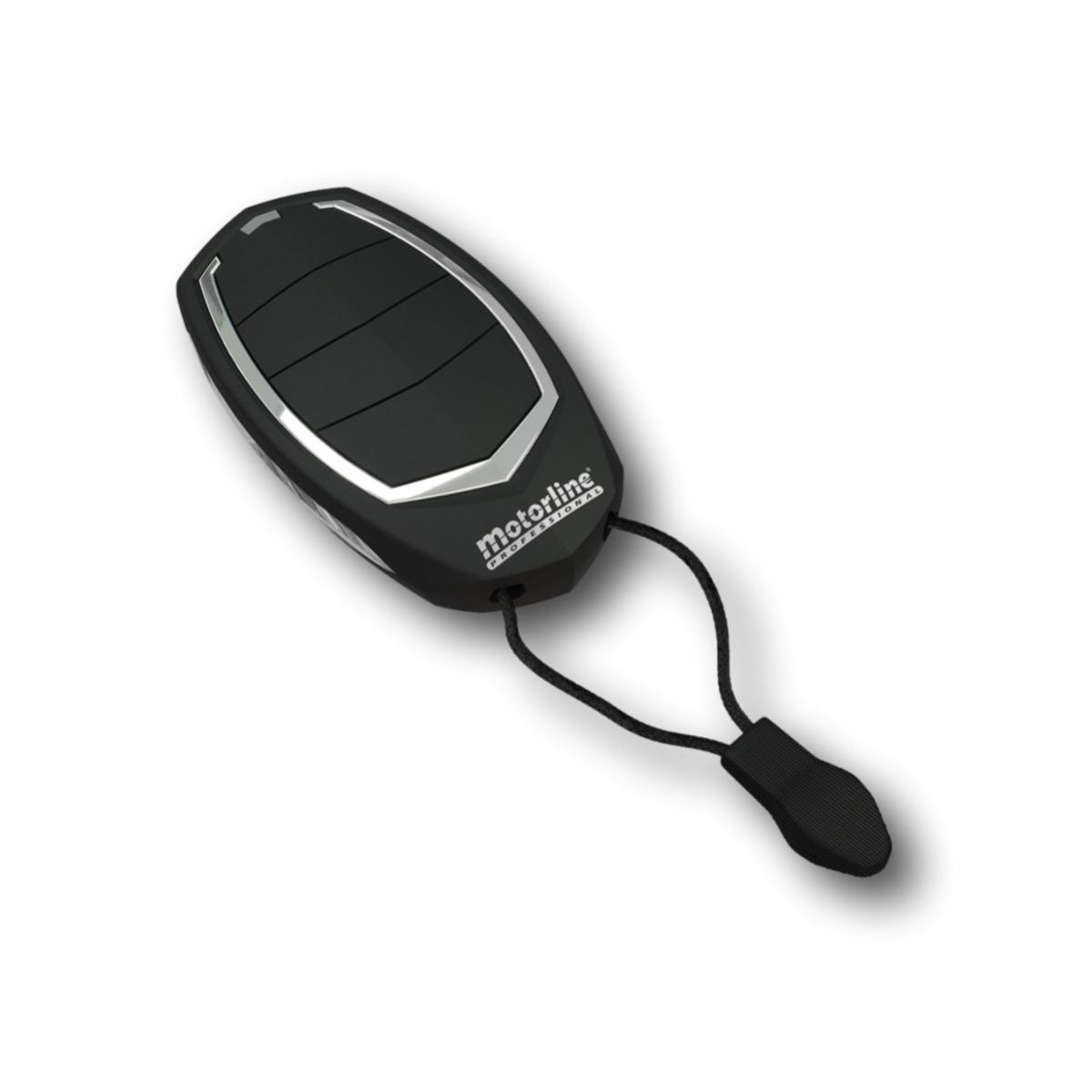

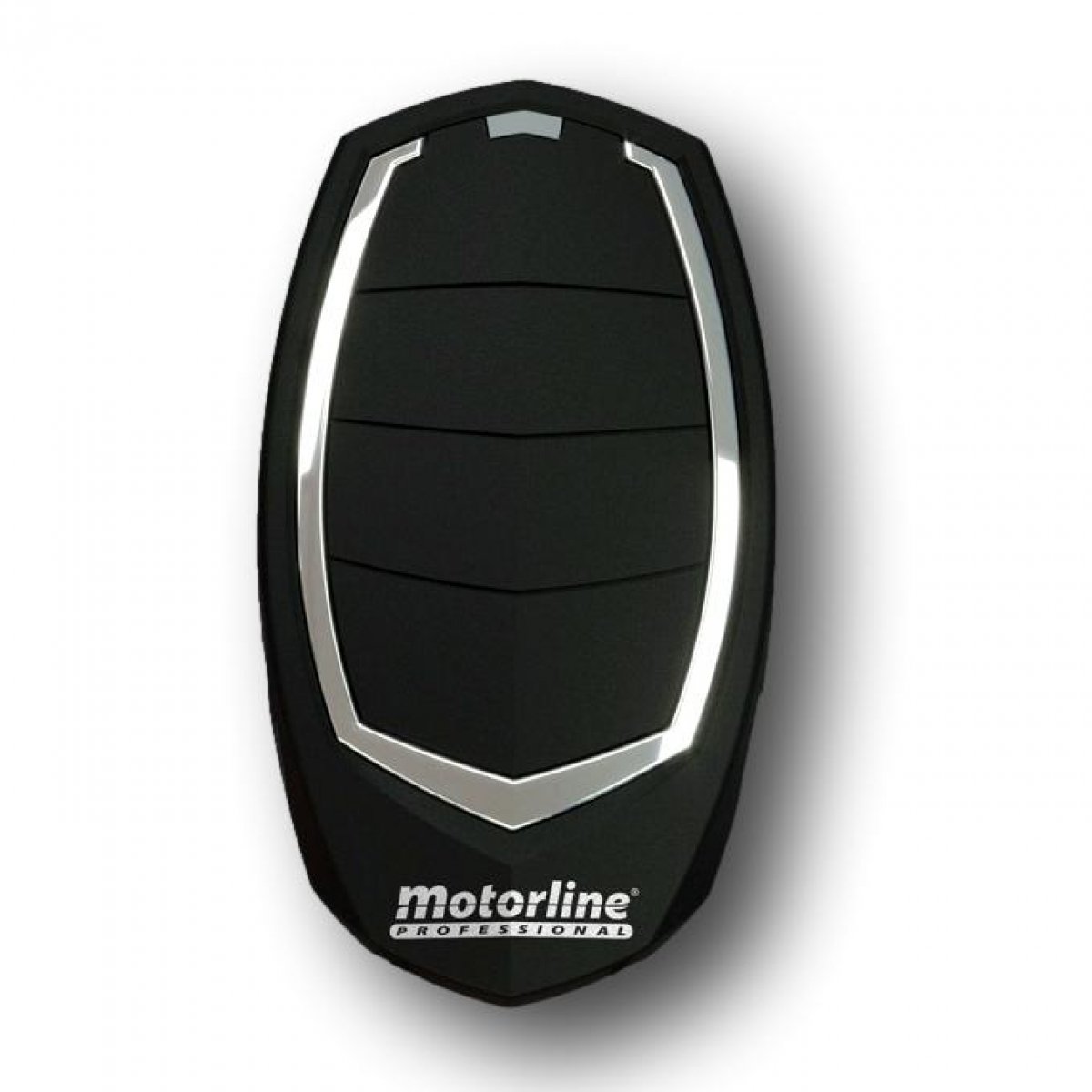

- Handsender FALK 433Mhz.

- Handsender TX4 433 Mhz. schwarz

- Handsender TX4 433 Mhz. weiss

- Handsender B12 433Mhz.

- Stabantenne mit 2,0m Koaxleitung (erhöht die Funkreichweite)

- AS-SD1 WIFI Modul App-Steuerung

- MCONNECT App-Steuerung Motorline

- LED-Blinkleuchte MP-205

- LED-Blinkleuchte MP-210 Multispannung

- Schlüsseltaster SCMV150 2-Kanal

- Funkcodesender CS

- Funkcodesender RT-37

- Reflektorlichtschranke MFE

- Einweglichtschranke MF-30

- Einweglichtschranke IR-30

- Elektroschloss V06 für einflügelige Toranlagen

- Elektroschloss V06 für zweiflügelige Toranlagen
