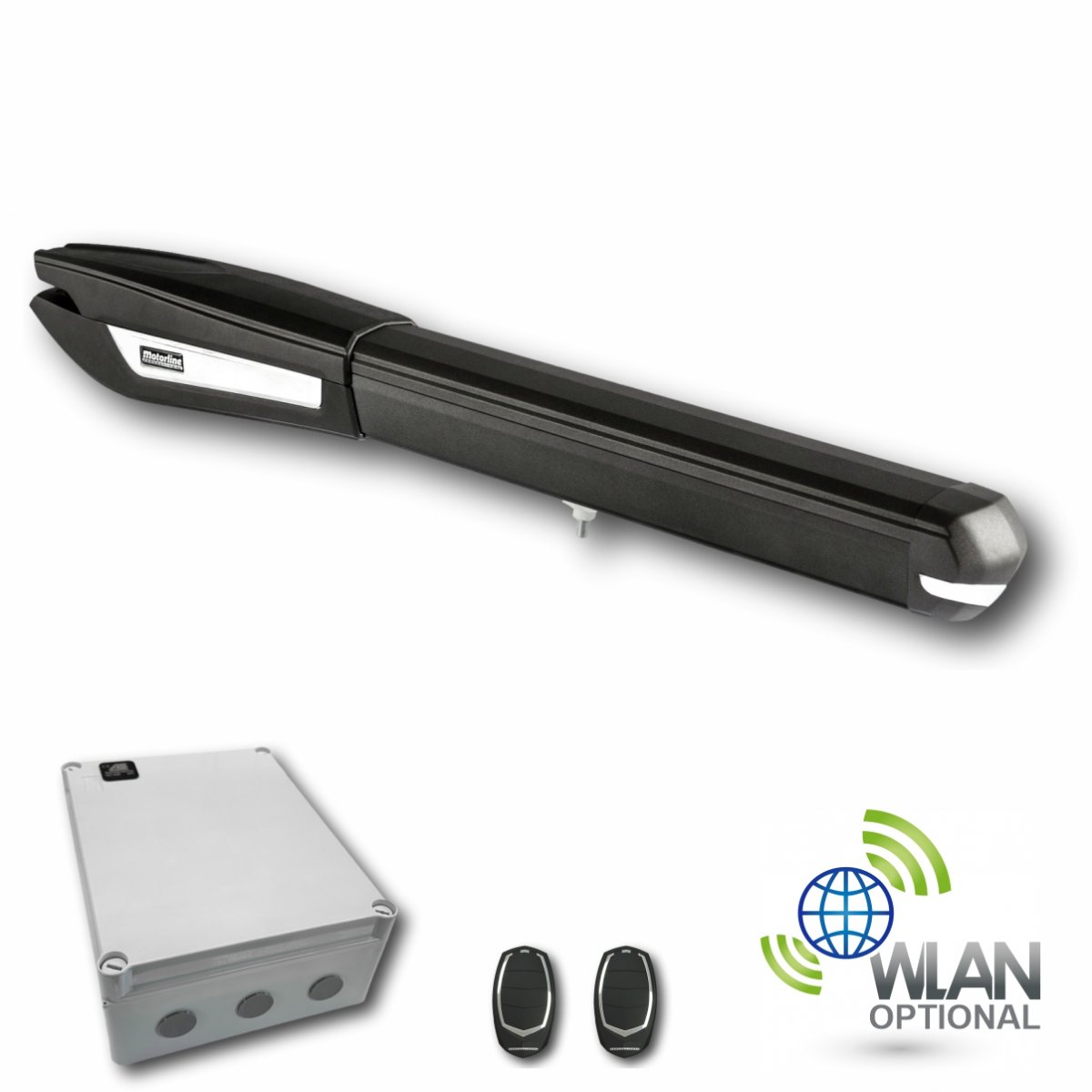

Drehtorantrieb Set P3-400 24V elektronische Endschalter und DIGITAL-Motorsteuerung MC-200

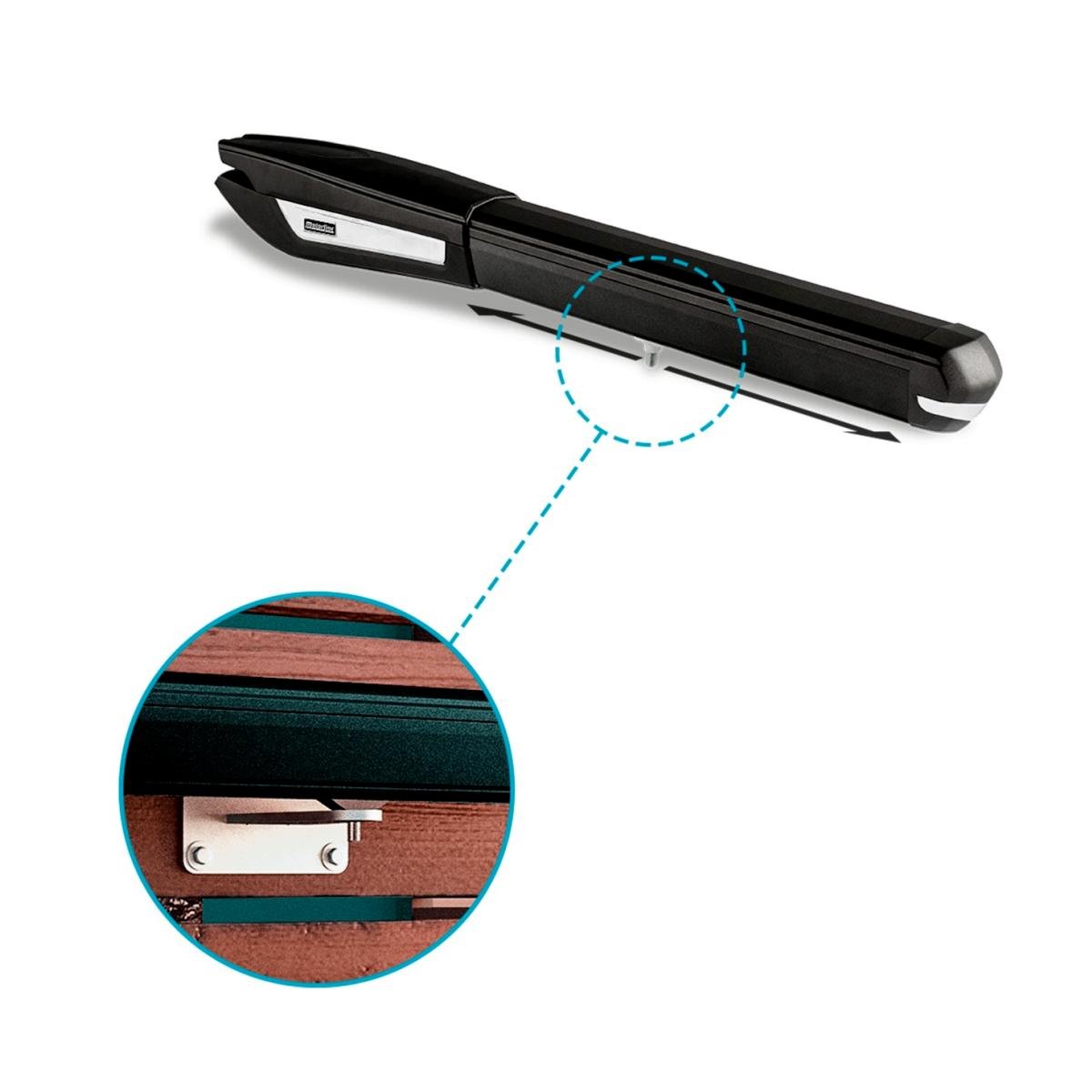

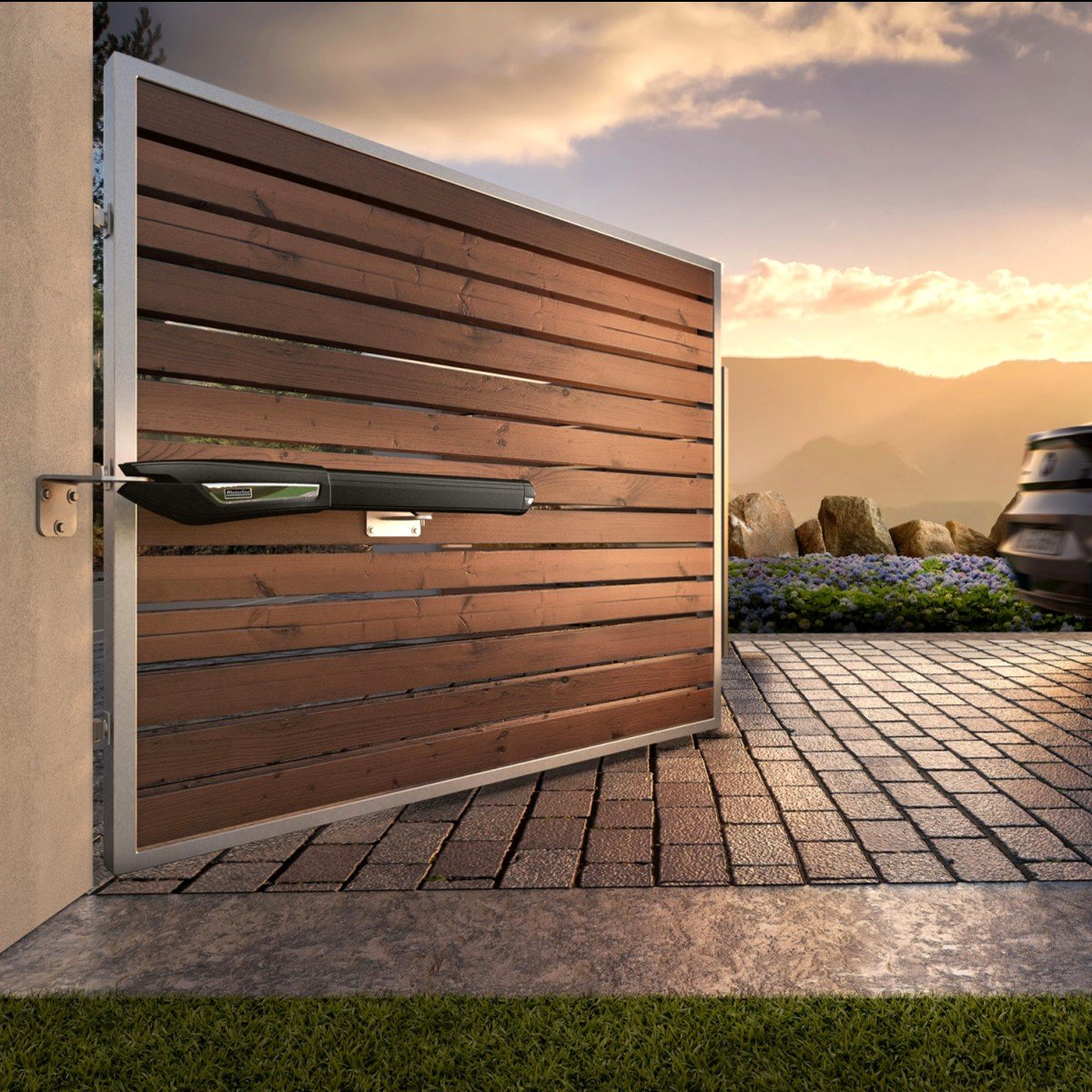

Drehtorantrieb -Torantrieb P3-400 24V für einflügelige Tore bis 3,0m und 400kg

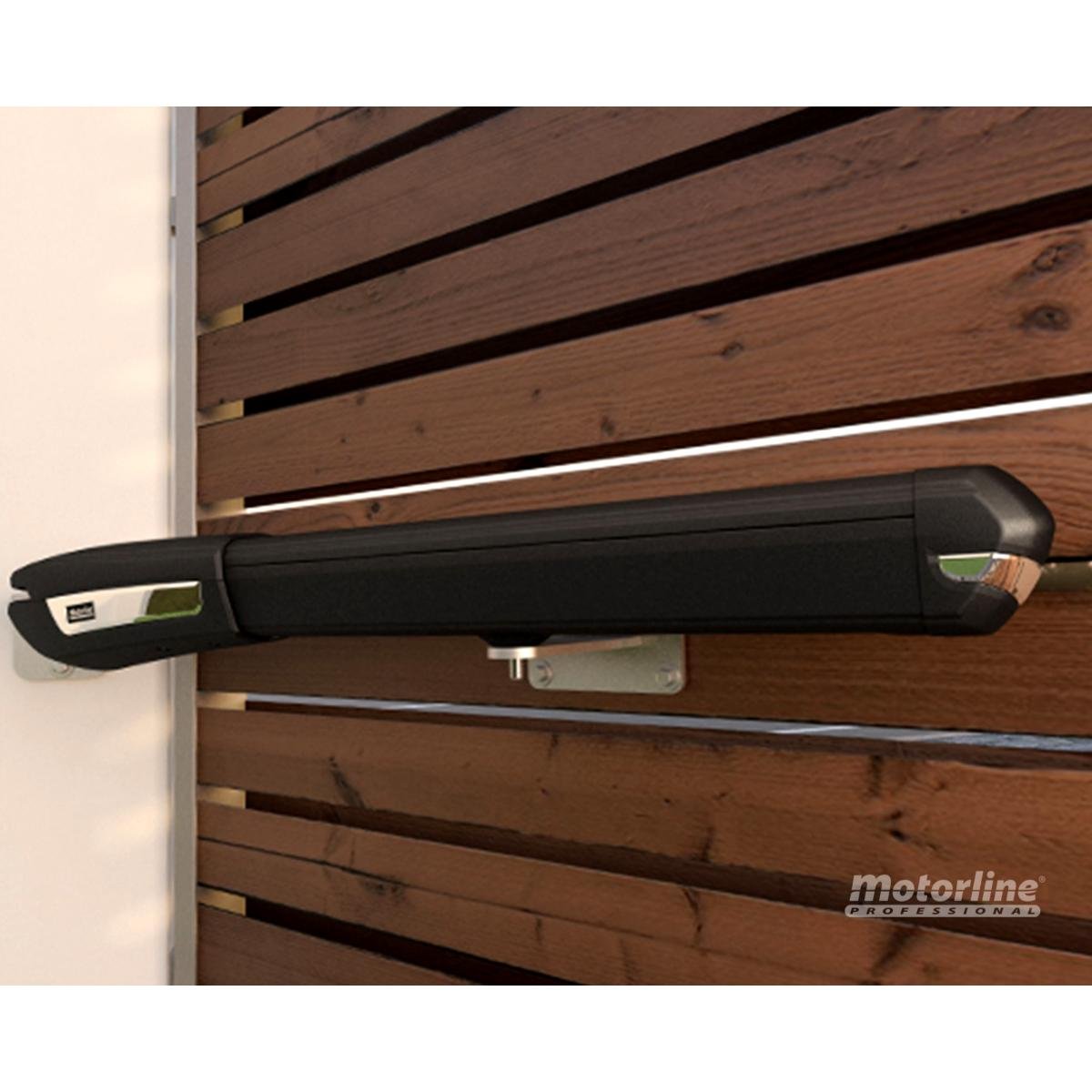

Der Drehtorantrieb P3-400 ist einer unserer neusten Antriebe mit Metallgetriebe und einstellbaren elektronischen Endschaltern für AUF und ZU. Durch die stabile Bauart mit Metallgetriebe eignet sich der Antrieb auch für Tore mit geschlossener Torfüllung auf welche eine hohe Windlast einwirkt.

- Metallgetriebe
- 400mm Arbeitshub

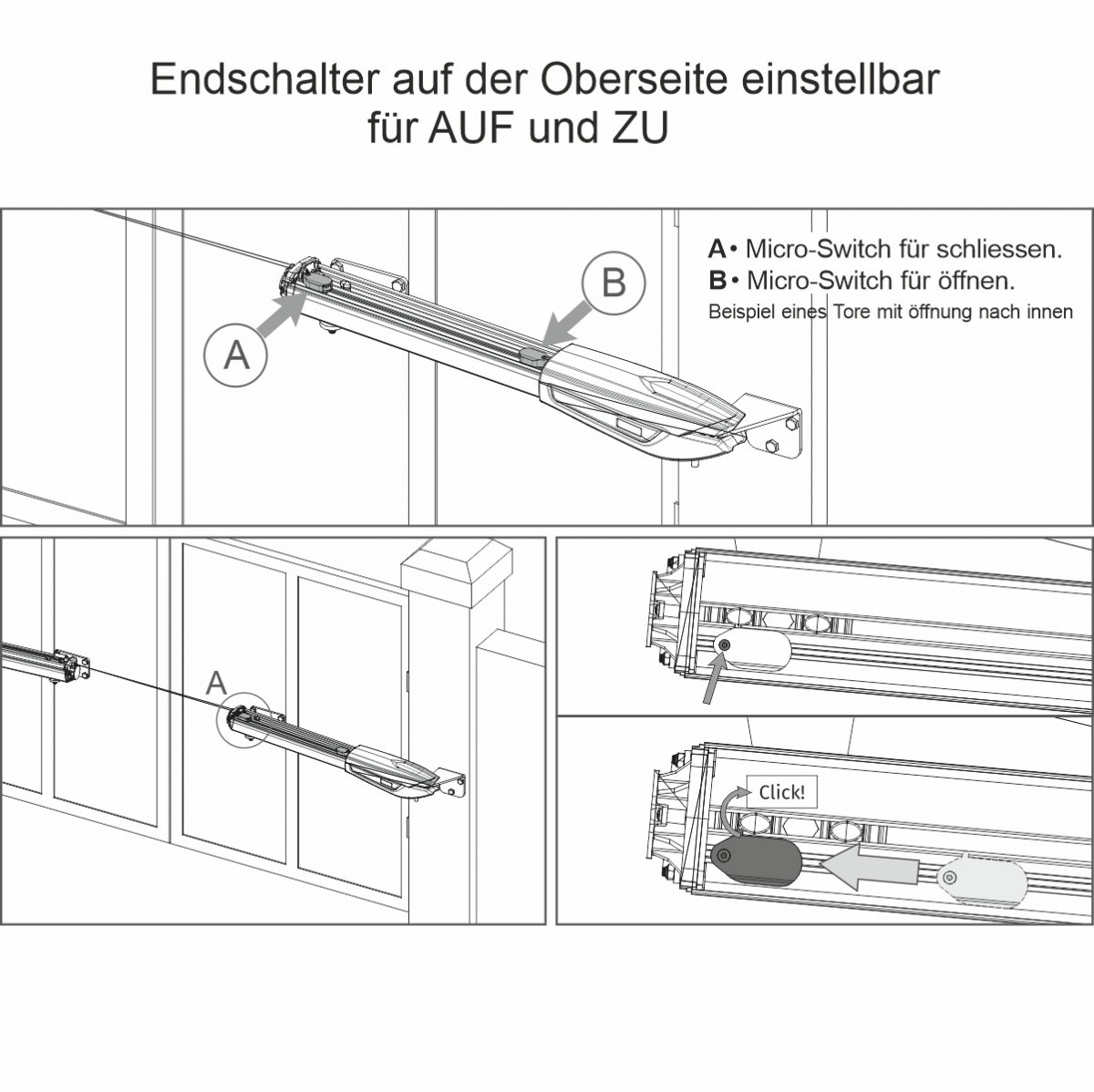

- Endschalter AUF und ZU von oben am Antrieb einstellbar
- vollautomatische DIGITAL-Motorsteuerung MC-62
- optional App-Steuerung vom Smartphone

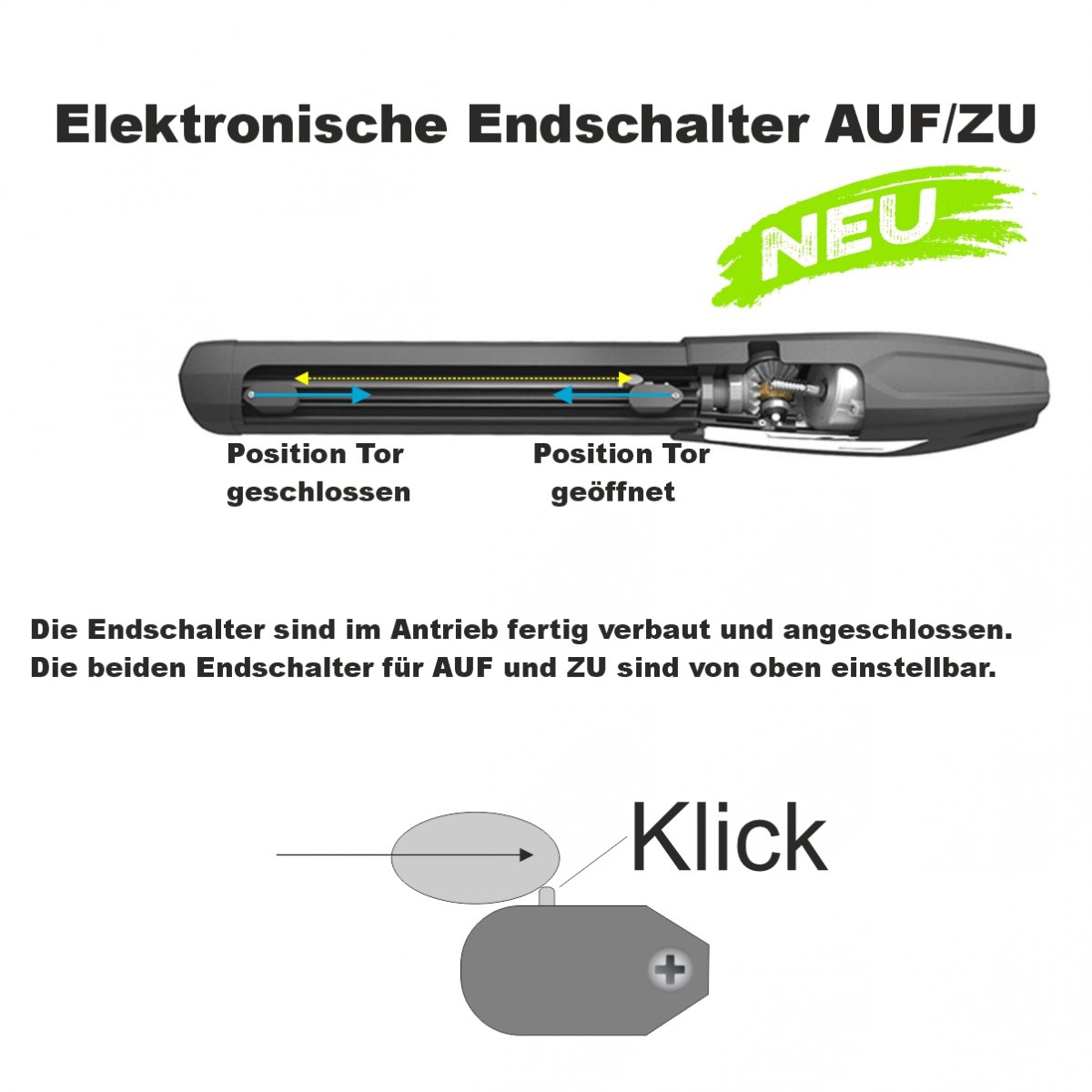

Der Flügeltorantrieb P3-400 besitzt elektronische Endschalter welche fertig im Antrieb eingebaut sind. Diese sind von oben zu erreichen und somit sehr einfach einstellbar. Hiermit können die AUF / ZU Endlagen für jeden Antrieb separat eingestellt werden. Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore.
Die Anlage erkennt somit Hindernisse - die Laufrichtung wird umgekehrt wenn ein Hindernis erkannt wird. Der Softlauf (Verlangsamung in Tor AUF und ZU) und weitere Einstellungen können optional noch angepasst werden. Es handelt sich hier um die MC-200 DIGITAL-Motorsteuerung der neusten Generation.

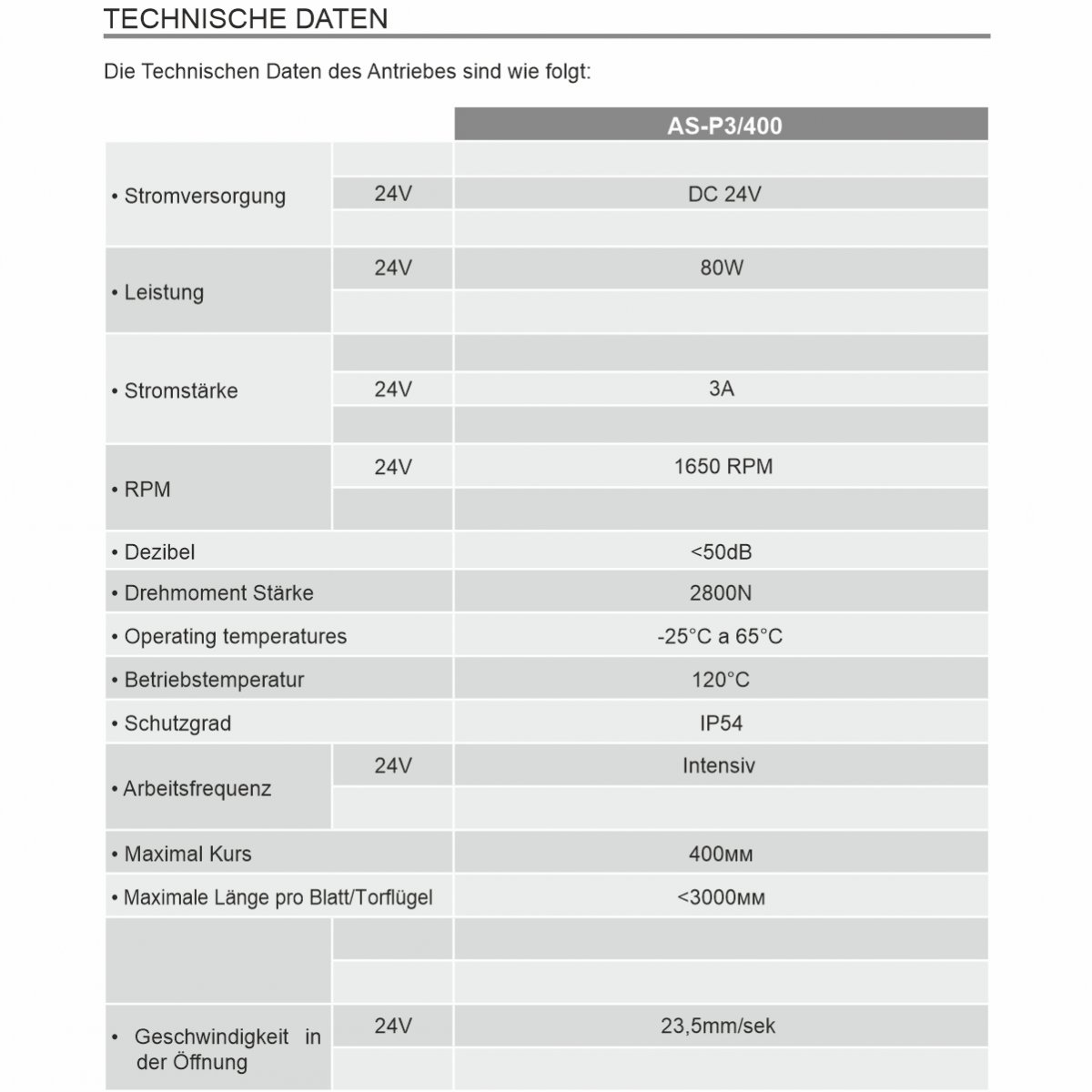

Technische Daten:

Zuleitung zur Motorsteuerung: 230V
Betriebsspannung: 24V
Öffnungsgeschwindigkeit: ca. 20 Sekunden (je nach eingestelltem Softlauf am Ende der Torbewegung)
Zuleitung zur Motorsteuerung: 230V
Speicherplätze für Handsender: 100 Stück
Im Gehäuse der Steuerung ist der Trafo verbaut welcher die Betriebsspannung von 24V liefert.
Leistung: 80 WATT
max. Schubkraft: 2800N
Einschaltdauer: 100%
Nutzhub: 400mm
Quetschhutz: elektronische Drehmomentbegrenzung
Temperaturbereich: -25°C bis + 55°C

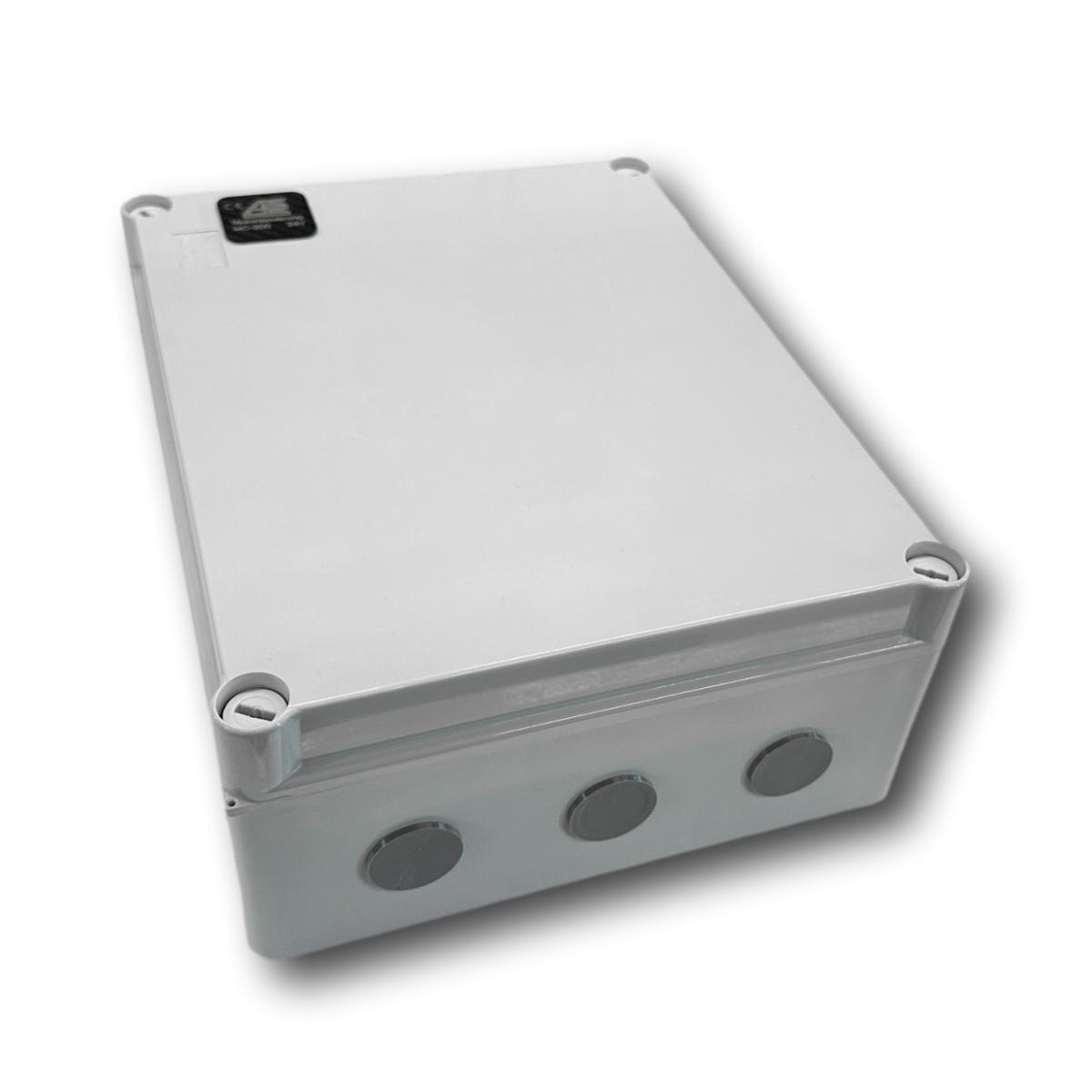

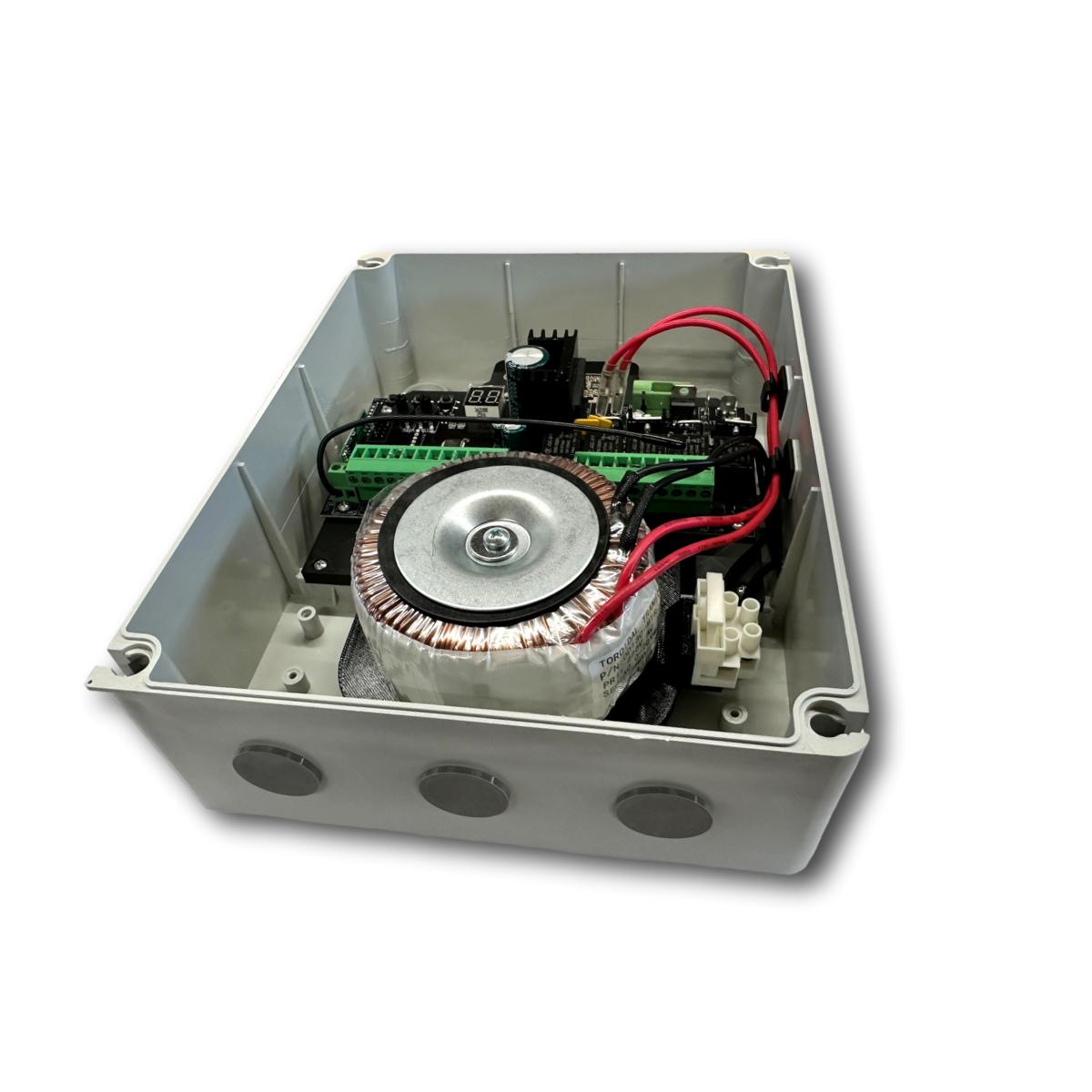

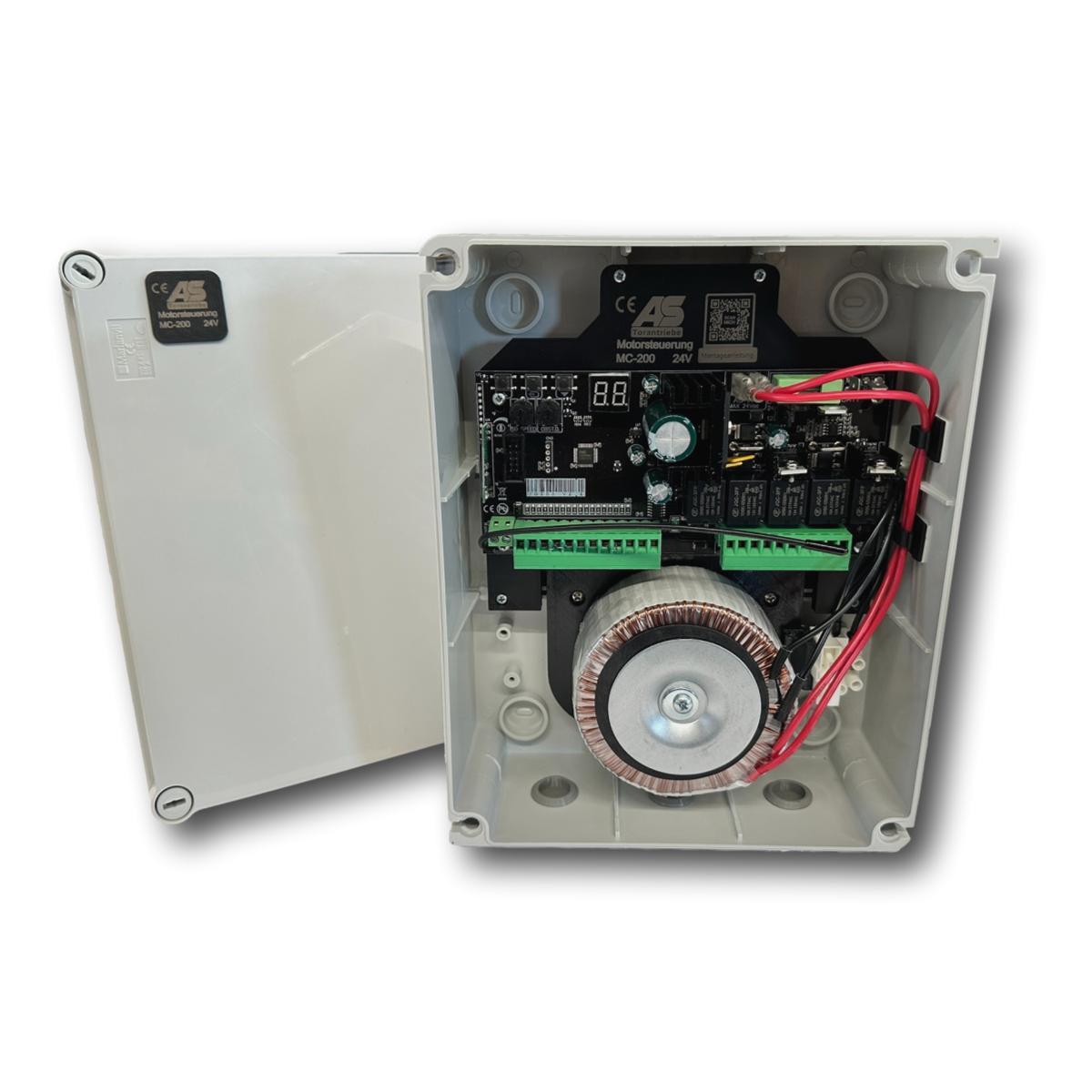

DIGITAL-Motorsteuerung AS-MC200 NEU!

Die neue DIGITAL-Motorsteuerung AS-MC200 - geeignet für 1 und 2-flügelige Drehtorantriebe 24V DC.

Die Motorsteuerung AS-MC200 führt auf druck einer Taste einen automatische Lernlauf aus bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.
- Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
- automatischer Zulauf bis zu 99 Sekunden einstellbar
- Entlastung in der Endlage einstellbar
- Entlastung Elektroschloss einstellbar
- Softstart einstellbar
- Elektronische Endschalter oder mechanische Toranschläge einstellbar
- Leistung im Softlauf einstellbar
- 250 Speicherplätze für Handsender und Funkcodesender
- Start Eingänge für Taster / Schlüsseltaster / Relais N.O.
- Start Fußgängerfunktion ( nur ein Flügel öffnet und schließt
- Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
- Stop Anschluss für Not-Aus Taster
- Endschalteranschlüsse für Motor 1 und Motor 2
- Ausgang 24V für Lichtschranken und weitere optionale Geräte
- Ausgang 24V für Blinkleuchten
- Ausgang 12V für das Elektoschloss
- Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

- Spannungsversorgung AC: 12–20 VAC/100–200 VA
- Spannungsversorgung DC: 12-20VDC
- integriertes 12/24 V 100 mA Batterieladegerät
- maximaler Motorstrom: 8 A (200 VA Transformator)
- maximaler Blinkleuchtenausgang 1A
- Betriebstemperatur: -15 °C bis +60 °C
- Batterie/Backup (2x): 12 V 4,5 Ah
- Maße Gehäuse: 300x230x130mm
- Gehäusedeckel mit Dichtlippe
- 7 x Kabeleinführung in das Gehäuse (18mm)

AS-SD1 WIFI App-Steuerung (optional im Konfigurator)

Das im Konfigurator wählbare WIFI-Modul SD1 wird auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuja App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).


Über die Tuja-App können folgende Befehle gegeben werden:
- Start (beide Tore)
- Fußgängerfunktion
- STOP
- definiert AUF
- definiert ZU

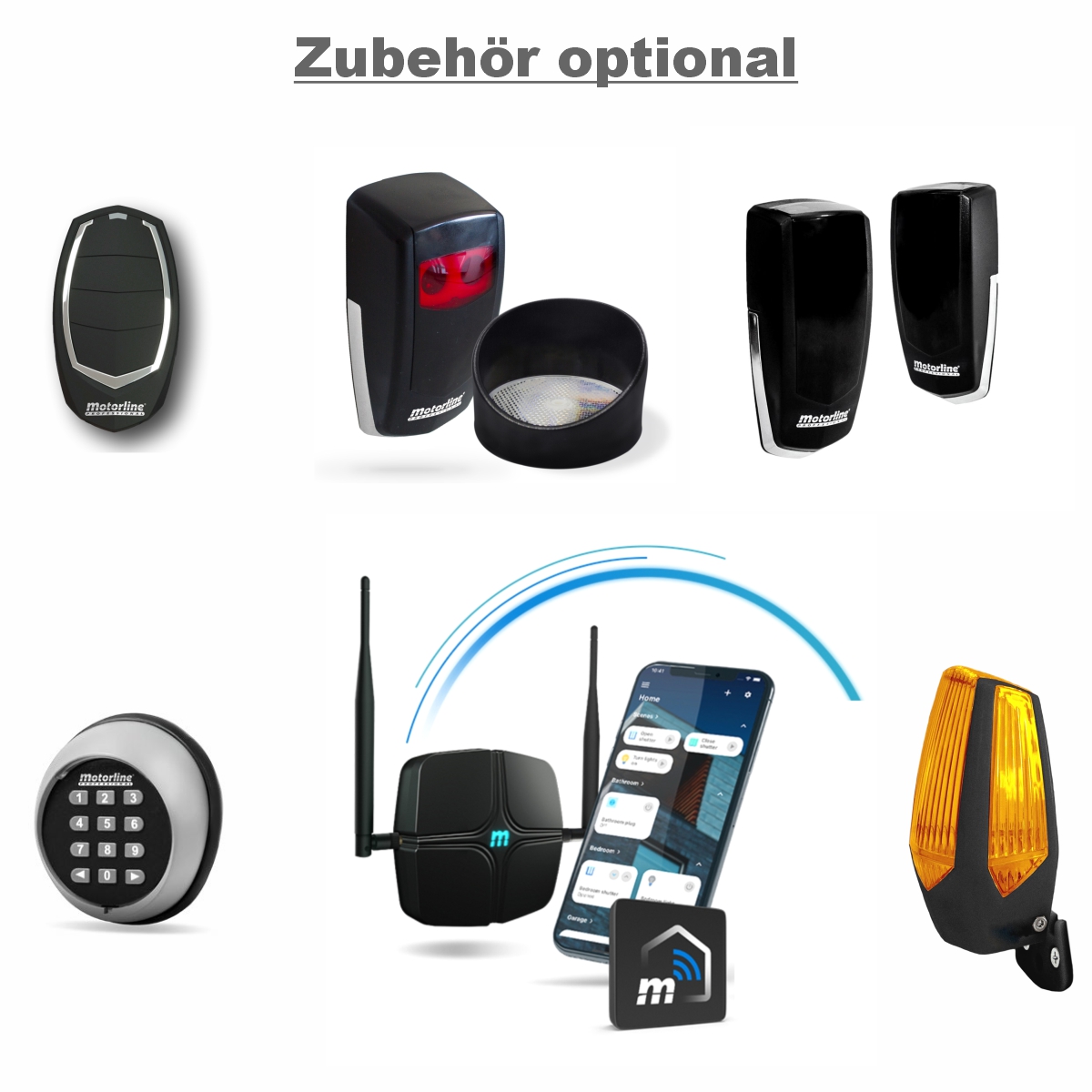

Hier finden Sie weiteres passendes Zubehör zu der Motorsteuerung:

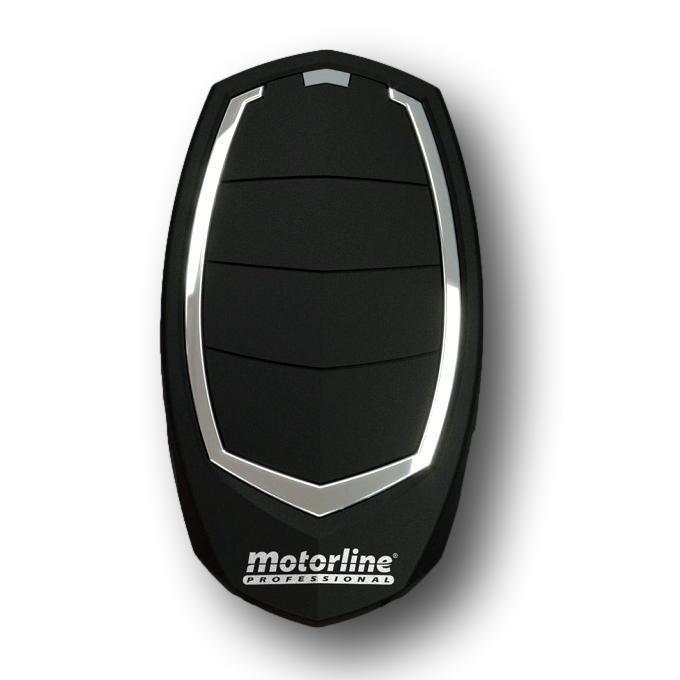

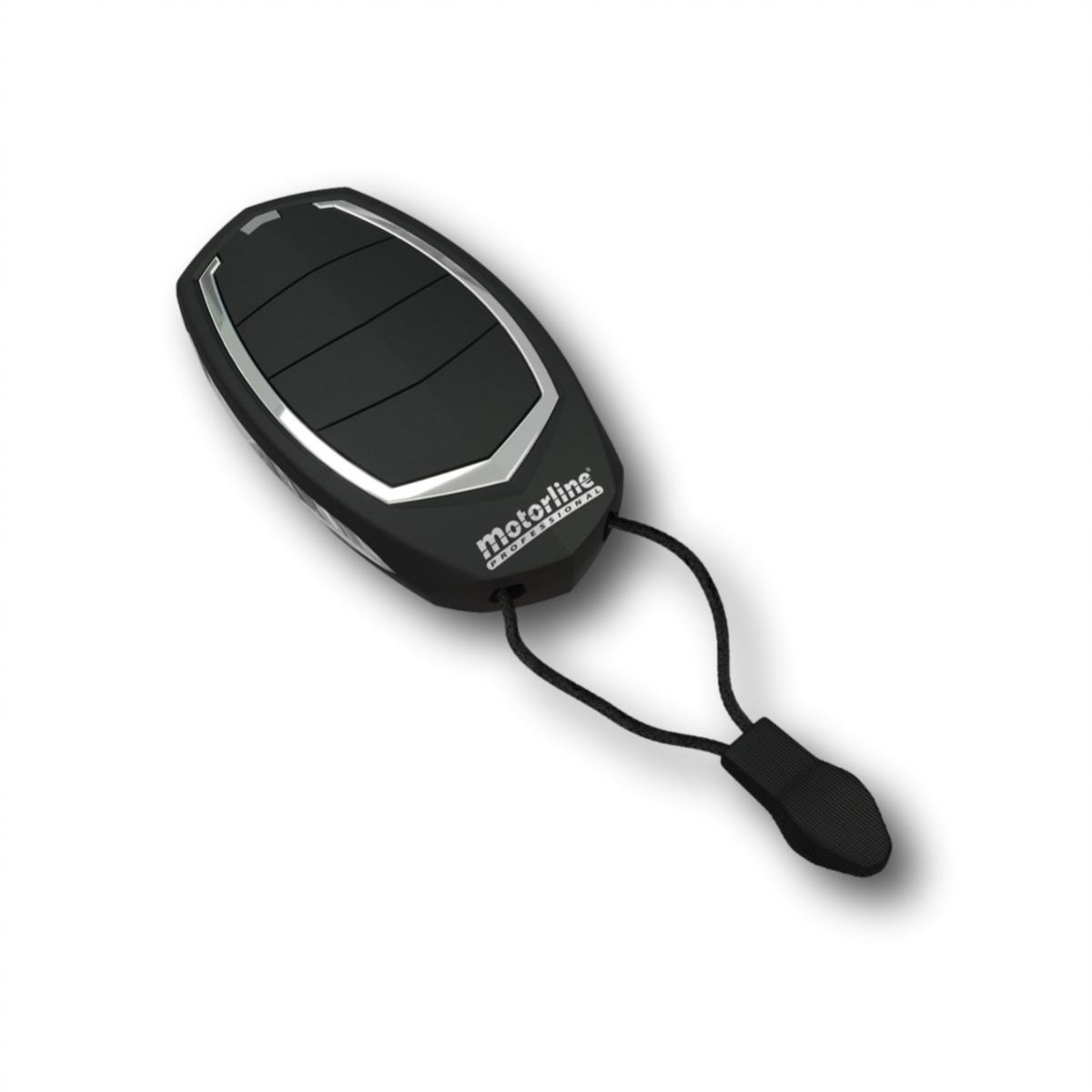

- Handsender FALK 433Mhz.

- Handsender TX4 433 Mhz. schwarz

- Handsender TX4 433 Mhz. weiss

- Handsender B12 433Mhz.

- Stabantenne mit 2,0m Koaxleitung (erhöht die Funkreichweite)

- AS-SD1 WIFI Modul App-Steuerung

- MCONNECT App-Steuerung Motorline

- LED-Blinkleuchte MP-205

- LED-Blinkleuchte MP-210 Multispannung

- Schlüsseltaster SCMV150 2-Kanal

- Funkcodesender CS

- Funkcodesender RT-37

- Reflektorlichtschranke MFE

- Einweglichtschranke MF-30

- Einweglichtschranke IR-30

- Elektroschloss V06 für einflügelige Toranlagen

- Elektroschloss V06 für zweiflügelige Toranlagen
