Drehtorantrieb Set S3-600 3,0m und 600kg mit Endanschlag verstellbar für Tor AUF und ZU im Antrieb

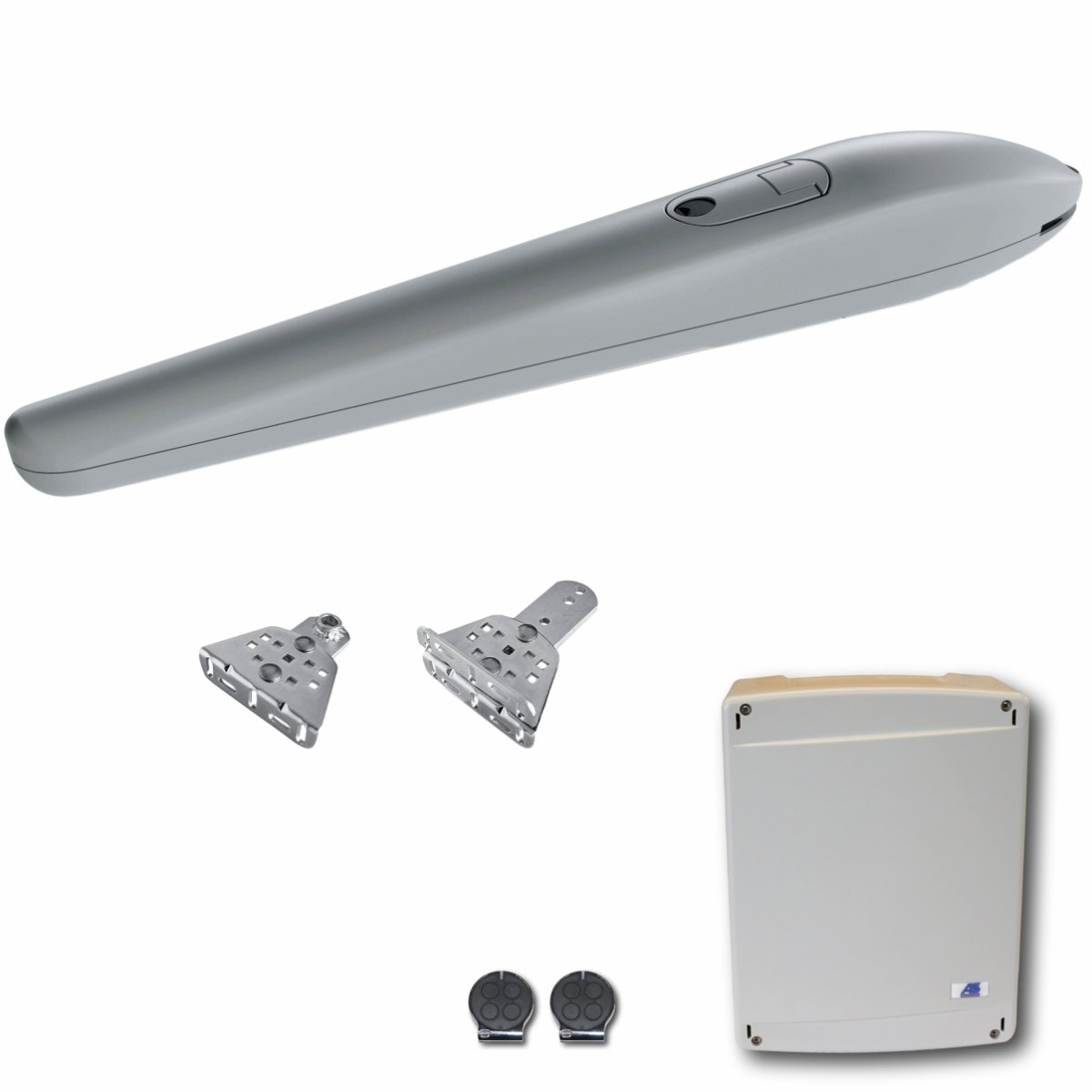

Drehtorantrieb -Torantrieb Set für zweiflügelige Tore bis 3,0m und 600kg (pro Flügel).

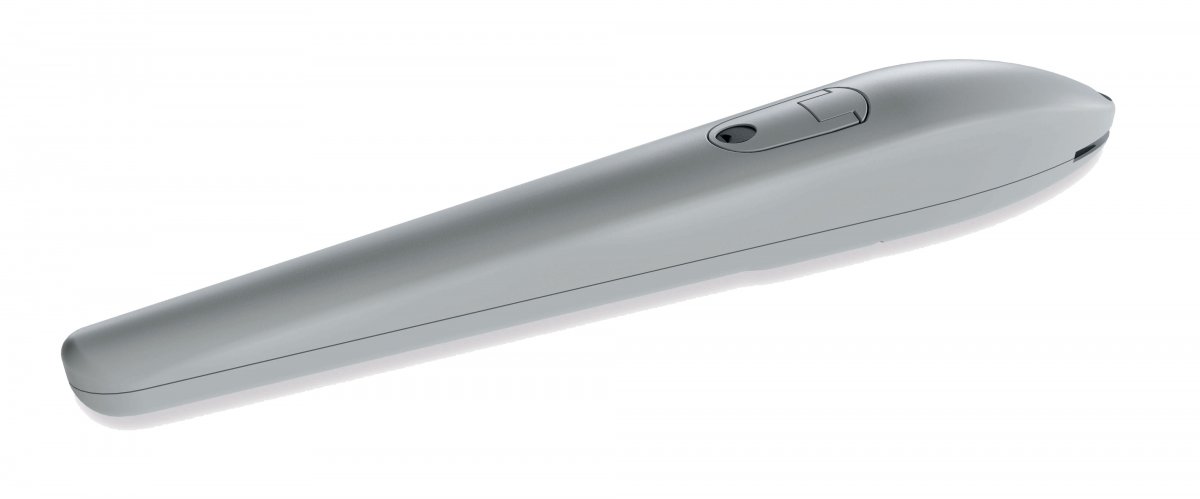

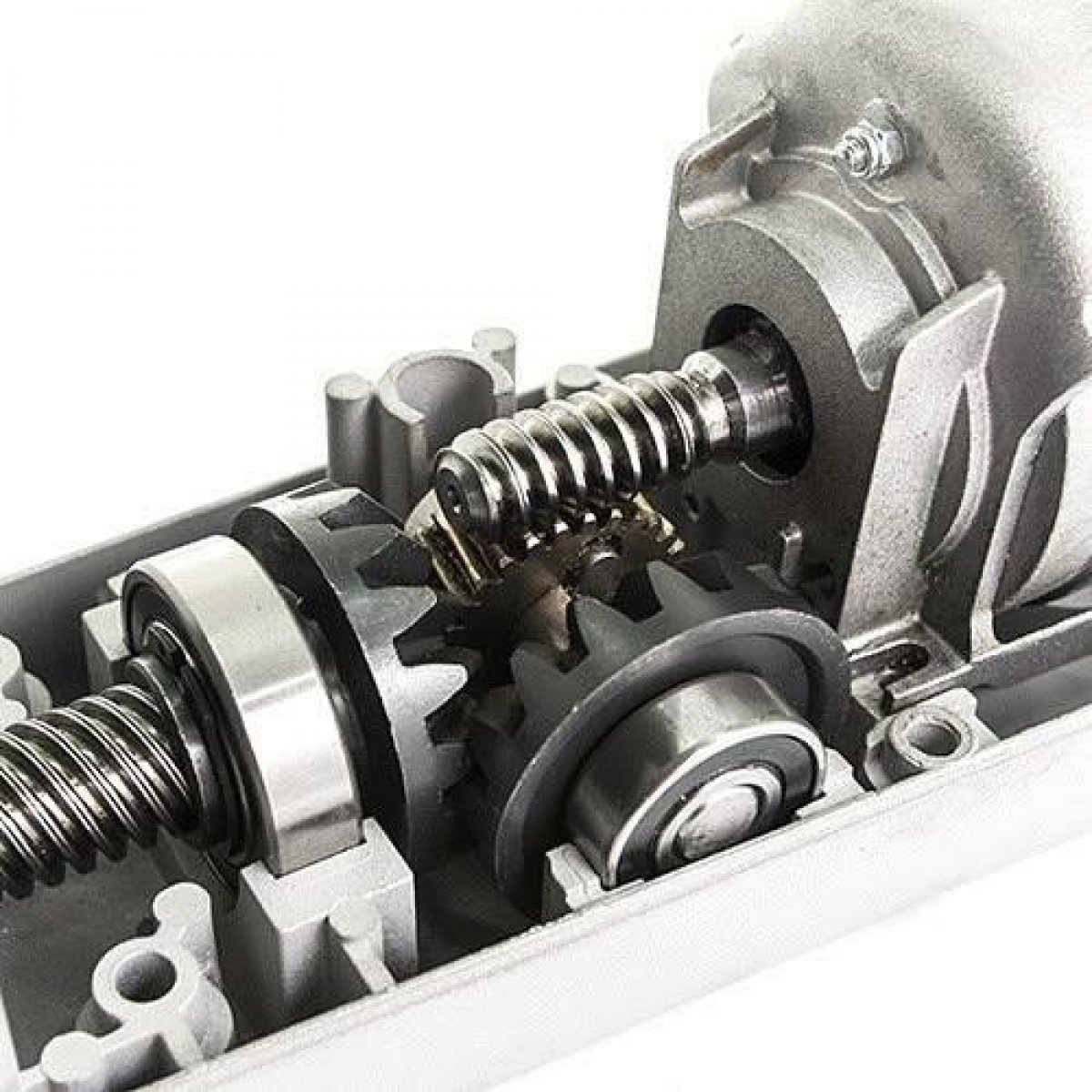

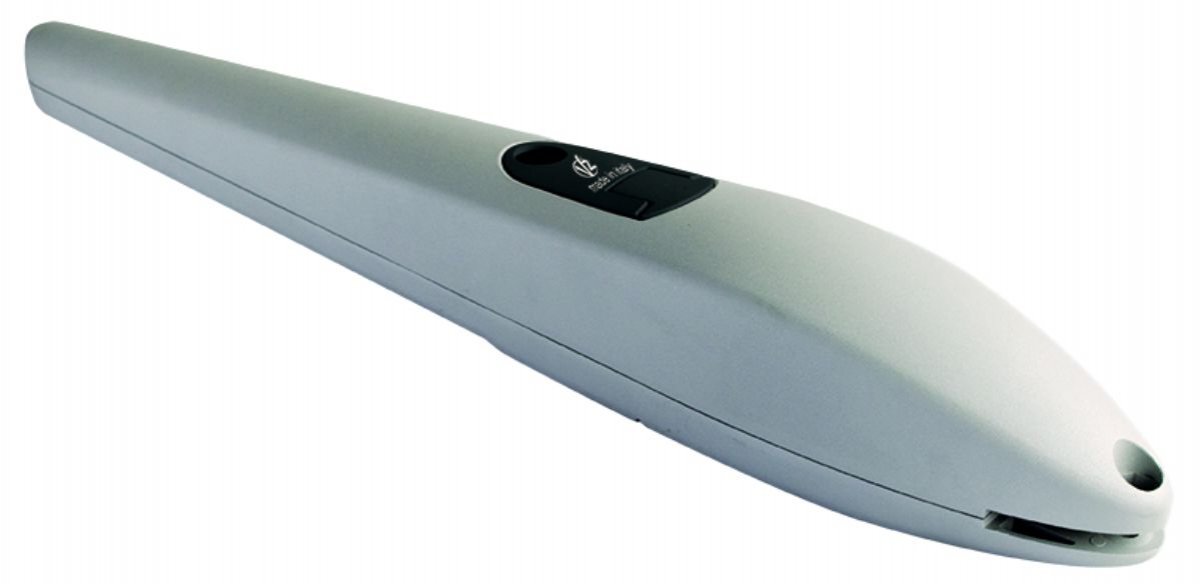

Der Drehtorantrieb S3 ist einer unserer neuen Antriebe mit ein sehr robuster selbsthemmender 24V Antrieb welcher nun ein komplettes Aluminuimgehäuse besitzt. Wie liefern den Antrieb mit einem 120W Motor welcher seinen Drehmoment auf ein komplettes Metallgetriebe überträgt.

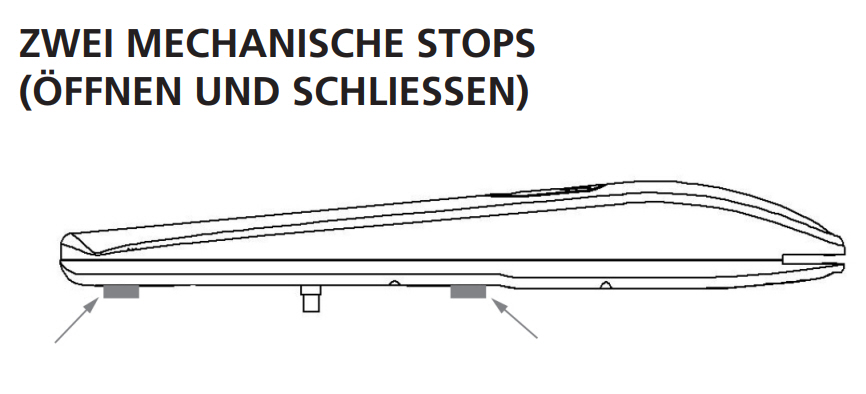

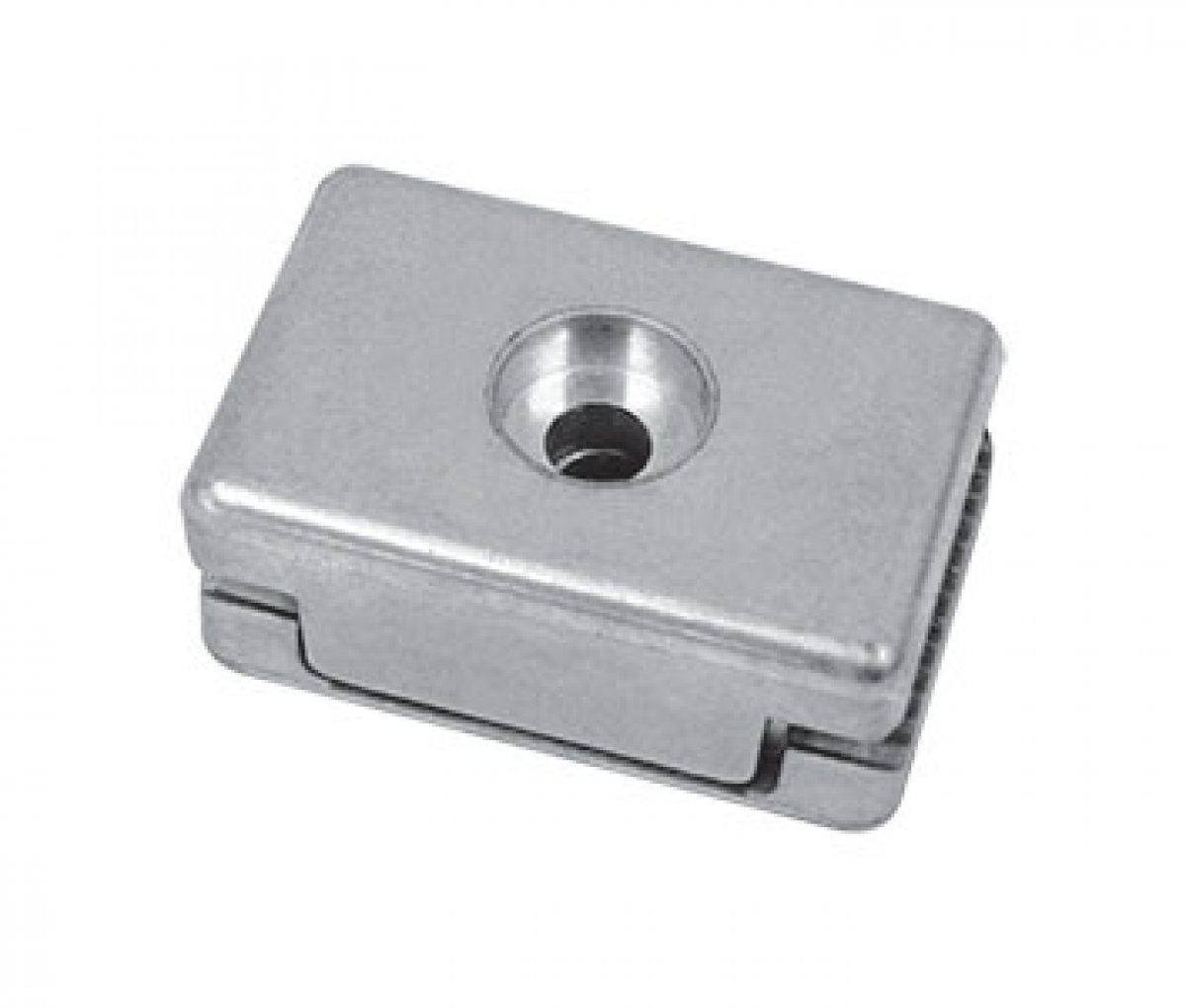

Der Flügeltorantrieb S3 besitzt mechanische Endanschläge für AUF und ZU welche am Antriebsgehäuse verstellbar sind - es sind keine Endanschläge am Tor nötig. Der Vorteil von mechanischen Anschlägen zu elektronischen Endschaltern ist das diese nie ausfallen oder verkleben können. Ausführung mit Aluminiumgehäuse und Edelstahlspindel.
Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore. Die Anlage erkennt somit Hindernisse - die Laufrichtung wird umgekehrt. Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf).

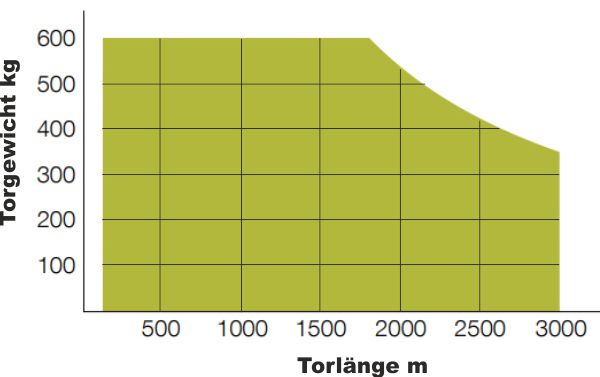

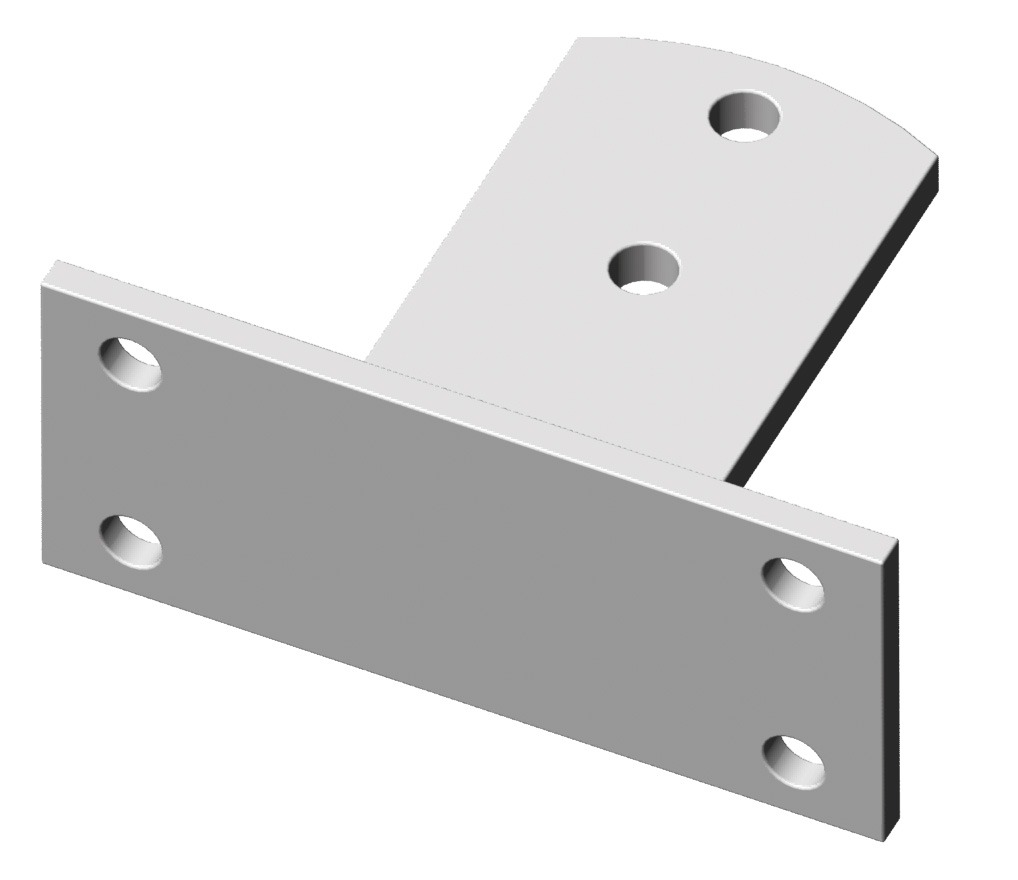

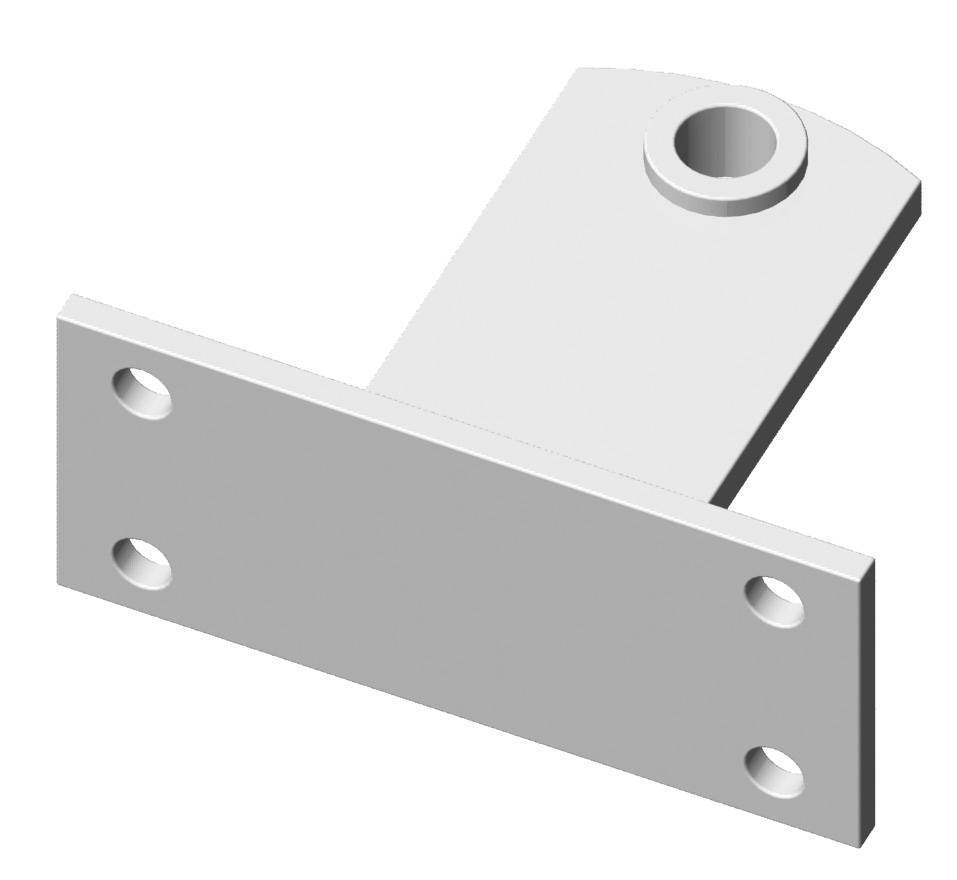

Der S3 Drehtorantrieb eignet sich für kleine Flügel ebenso wie für Tore bis zu 3,0m Torlänge und bis zu 600kg Torgewicht (siehe Tabelle). Neu bei diesem Bausatz ist ebenso die Digital - Motorsteuerung welche zahlreiche Einstellmöglichkeiten bietet. Info - die Montagewinkel müssen verschweißt werden da diese massiv ausgeführt sind.

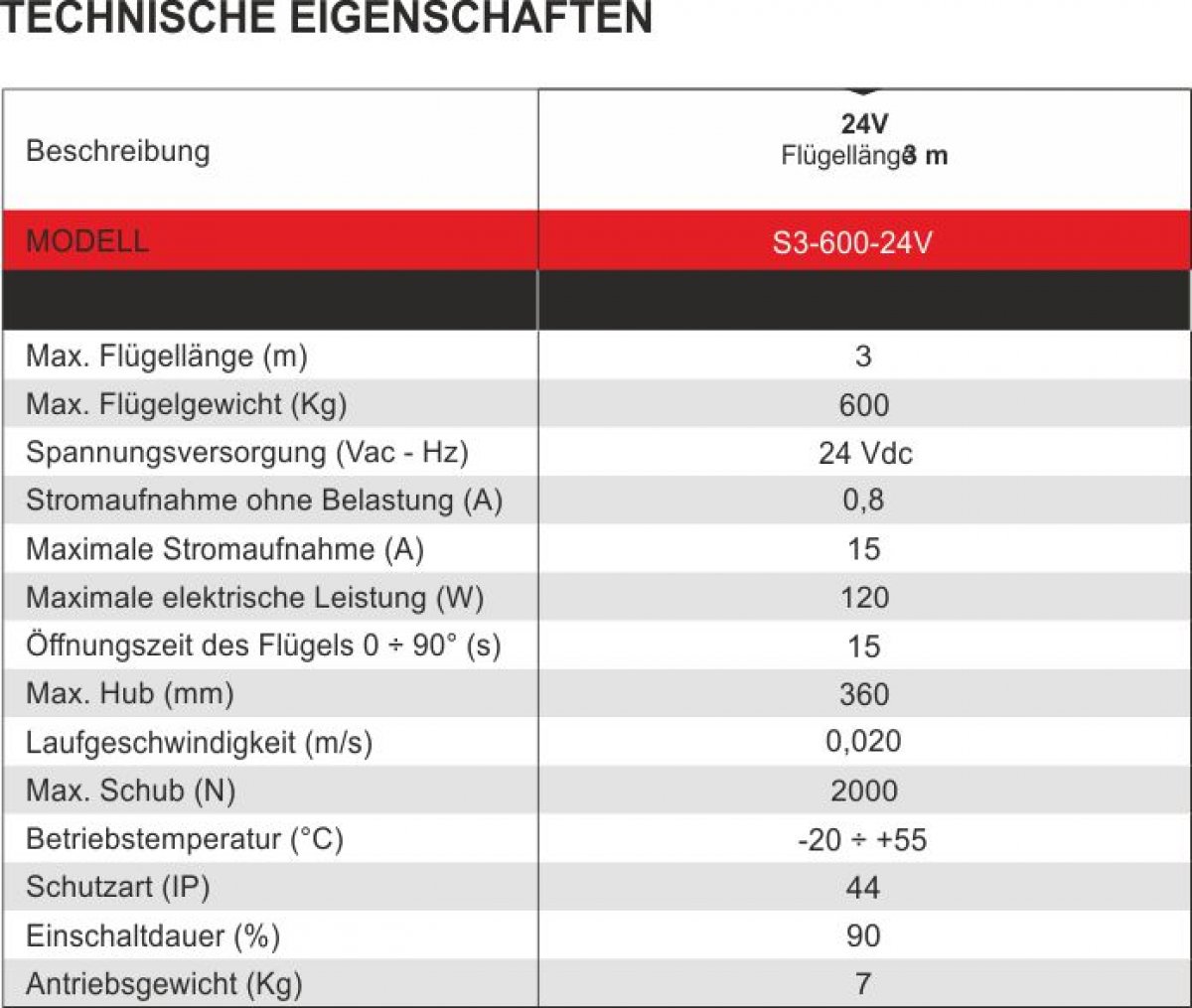

Technische Daten:
Betriebsspannung: 24V dc
Öffnungsgeschwindigkeit: ca. 15 Sek. (+Softlauf je nach Einstellung)
Zuleitung zur Motorsteuerung: 230V
Speicherplätze für Handsender: 1000 Stück

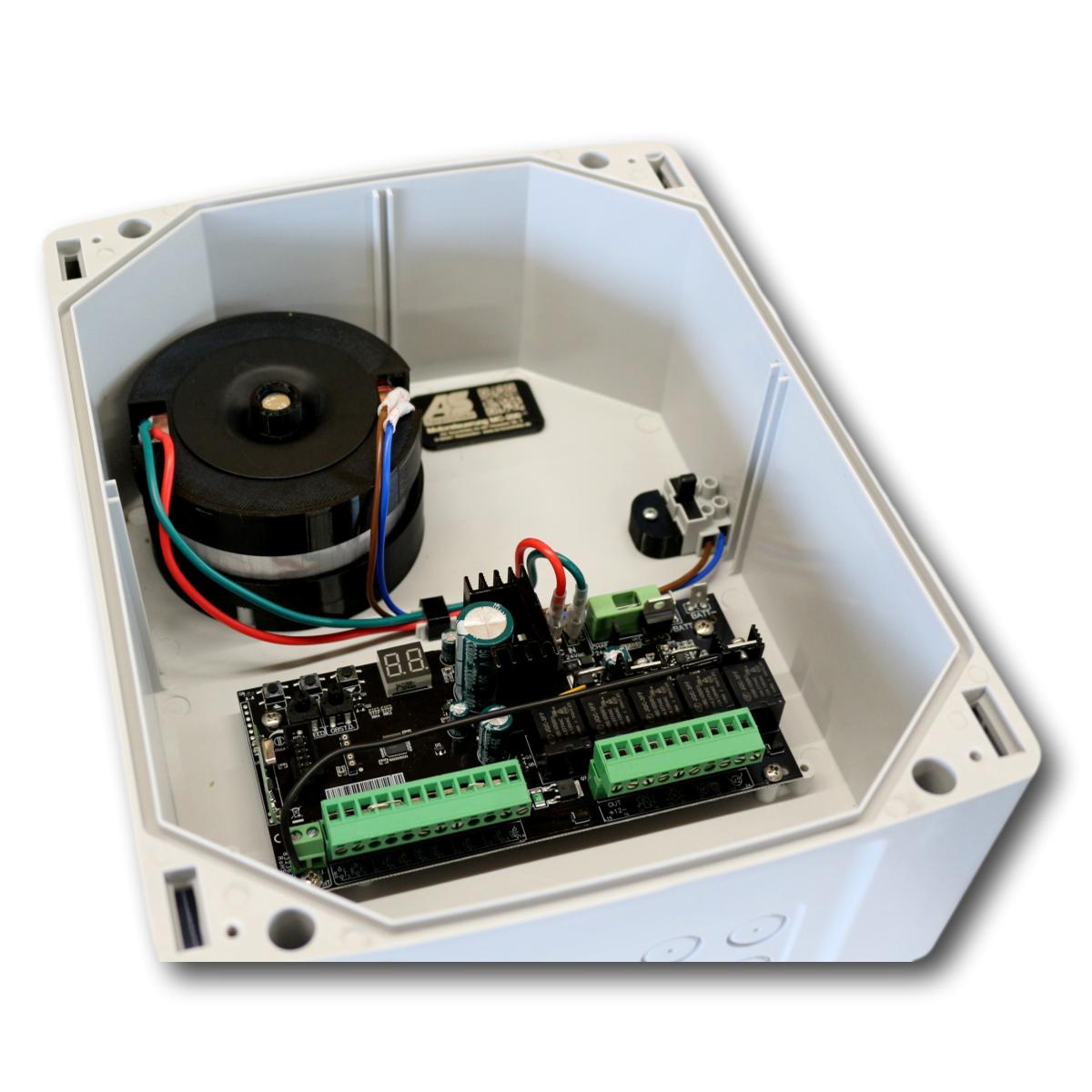

Im Gehäuse der Steuerung ist der Trafo verbaut welcher die Betriebsspannung von 24V liefert.
Leistung: 120 WATT
max. Drehmoment: 2000 Nm
Einschaltdauer: 90%

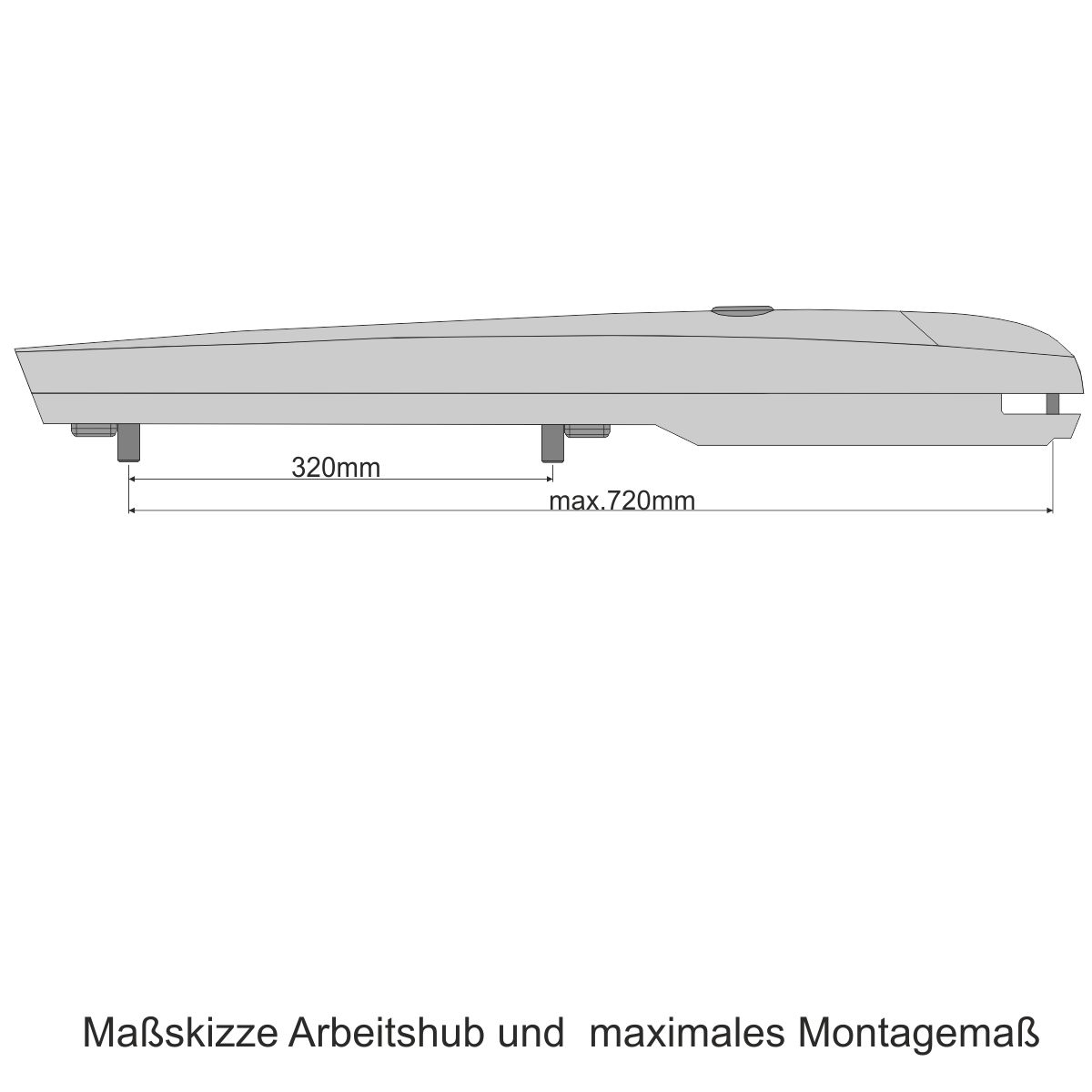

Nutzhub: 360mm
Quetschhutz: elektronische Drehmomentbegrenzung
max. Flügellänge: 3,0m - kleiner natürlich immer möglich !
max. Flügelgewicht: 600kg - weniger natürlich immer möglich !
Temperaturbereich: -20°C bis + 55°C-->

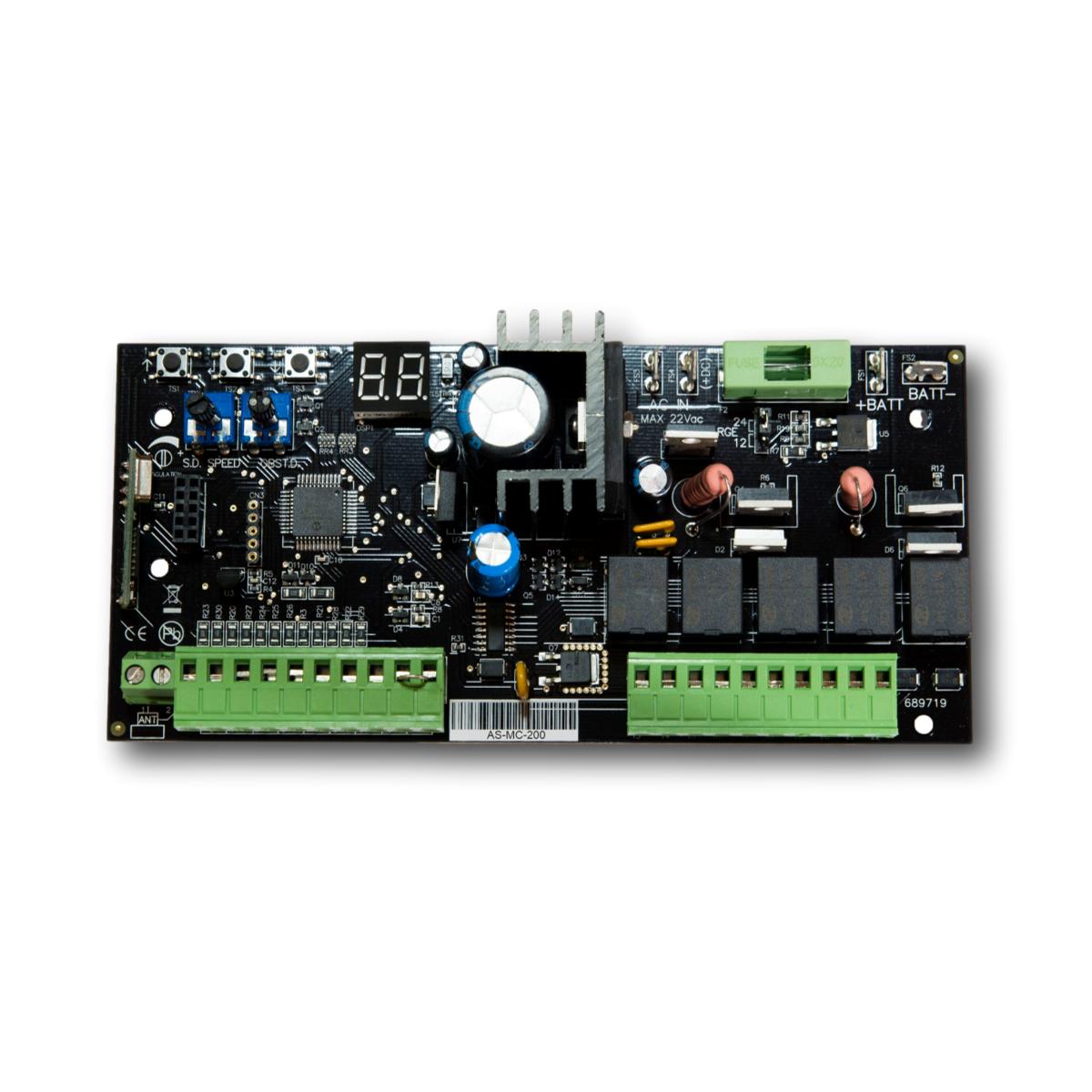

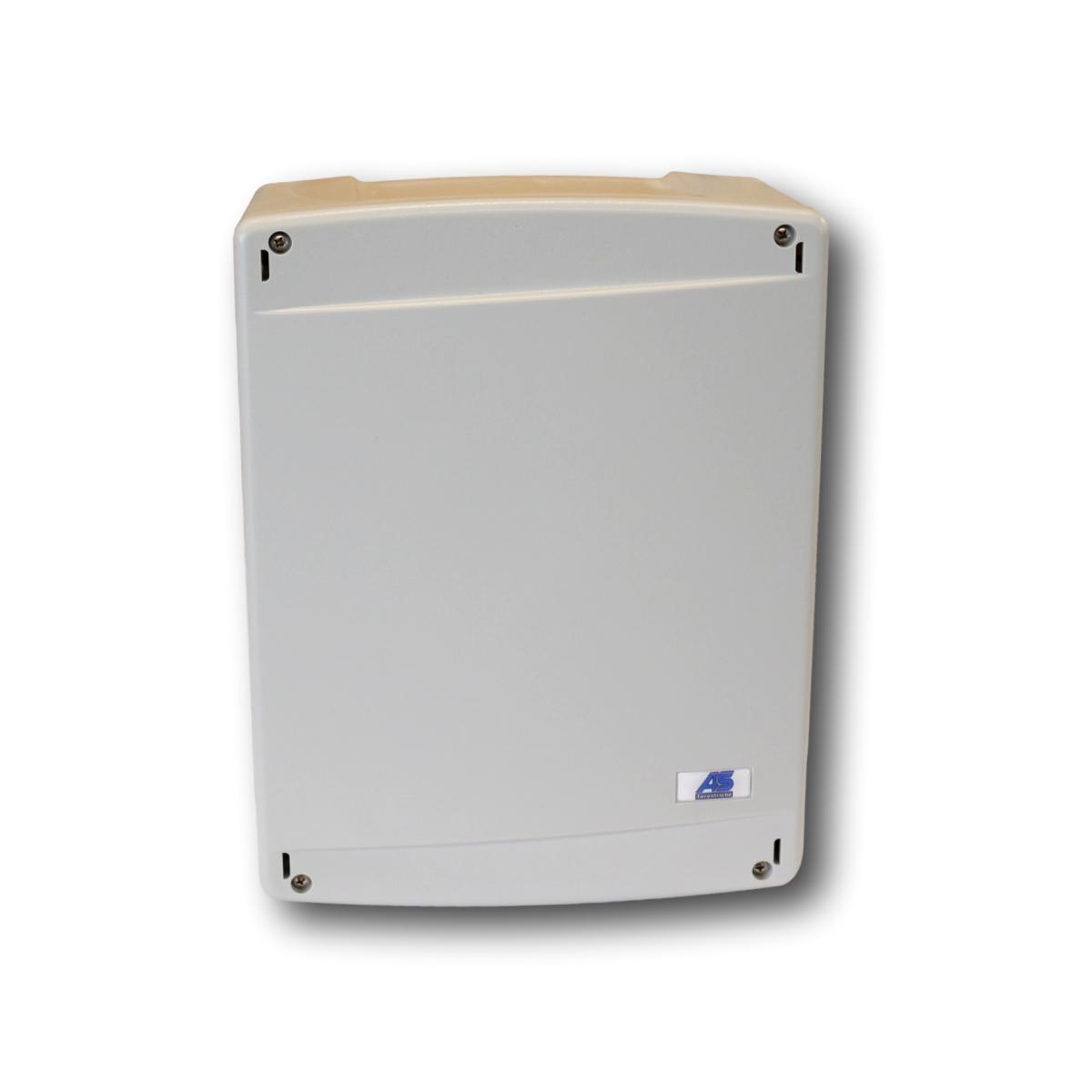

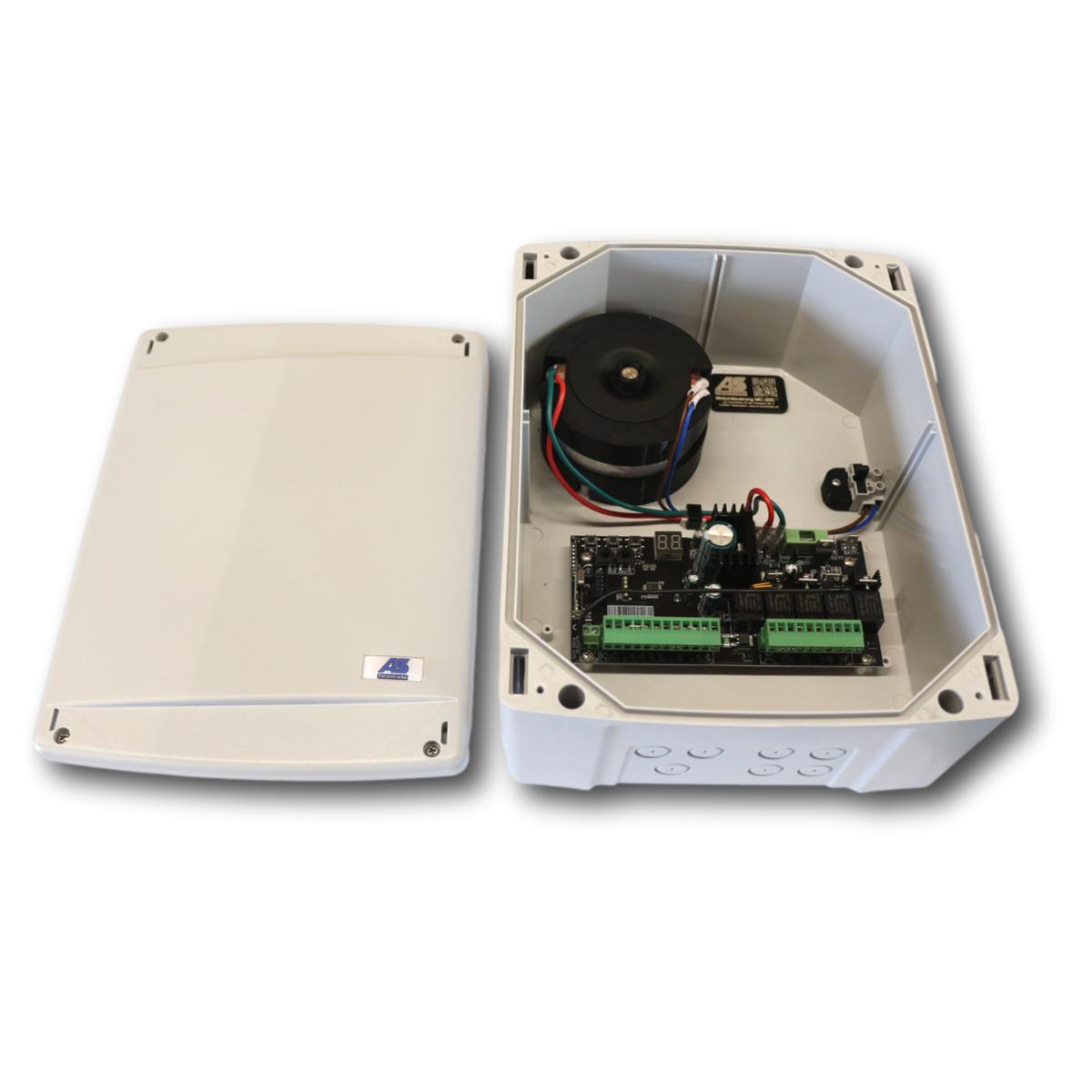

DIGITAL-Motorsteuerung AS-MC200 NEU!

Die neue DIGITAL-Motorsteuerung AS-MC200 - geeignet für 1 und 2-flügelige Drehtorantriebe 24V DC.

Die Motorsteuerung AS-MC200 führt auf druck einer Taste einen automatische Lernlauf aus bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.
- Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
- automatischer Zulauf bis zu 99 Sekunden einstellbar
- Entlastung in der Endlage einstellbar
- Entlastung Elektroschloss einstellbar
- Softstart einstellbar
- Elektronische Endschalter oder mechanische Toranschläge einstellbar
- Leistung im Softlauf einstellbar
- 250 Speicherplätze für Handsender und Funkcodesender
- Start Eingänge für Taster / Schlüsseltaster / Relais N.O.
- Start Fußgängerfunktion ( nur ein Flügel öffnet und schließt
- Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
- Stop Anschluss für Not-Aus Taster
- Endschalteranschlüsse für Motor 1 und Motor 2
- Ausgang 24V für Lichtschranken und weitere optionale Geräte
- Ausgang 24V für Blinkleuchten
- Ausgang 12V für das Elektoschloss
- Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

- Spannungsversorgung AC: 12–20 VAC/100–200 VA
- Spannungsversorgung DC: 12-20VDC
- integriertes 12/24 V 100 mA Batterieladegerät
- maximaler Motorstrom: 8 A (200 VA Transformator)
- maximaler Blinkleuchtenausgang 1A
- Betriebstemperatur: -15 °C bis +60 °C
- Batterie/Backup (2x): 12 V 4,5 Ah
- Maße Gehäuse: 300x230x130mm
- Gehäusedeckel mit Dichtlippe
- 7 x Kabeleinführung in das Gehäuse (18mm)

AS-SD1 WIFI App-Steuerung (optional im Konfigurator)

Das im Konfigurator wählbare WIFI-Modul SD1 wird auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuja App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).


Über die Tuja-App können folgende Befehle gegeben werden:
- Start (beide Tore)
- Fußgängerfunktion
- STOP
- definiert AUF
- definiert ZU

Hier finden Sie weiteres passendes Zubehör zu der Motorsteuerung:

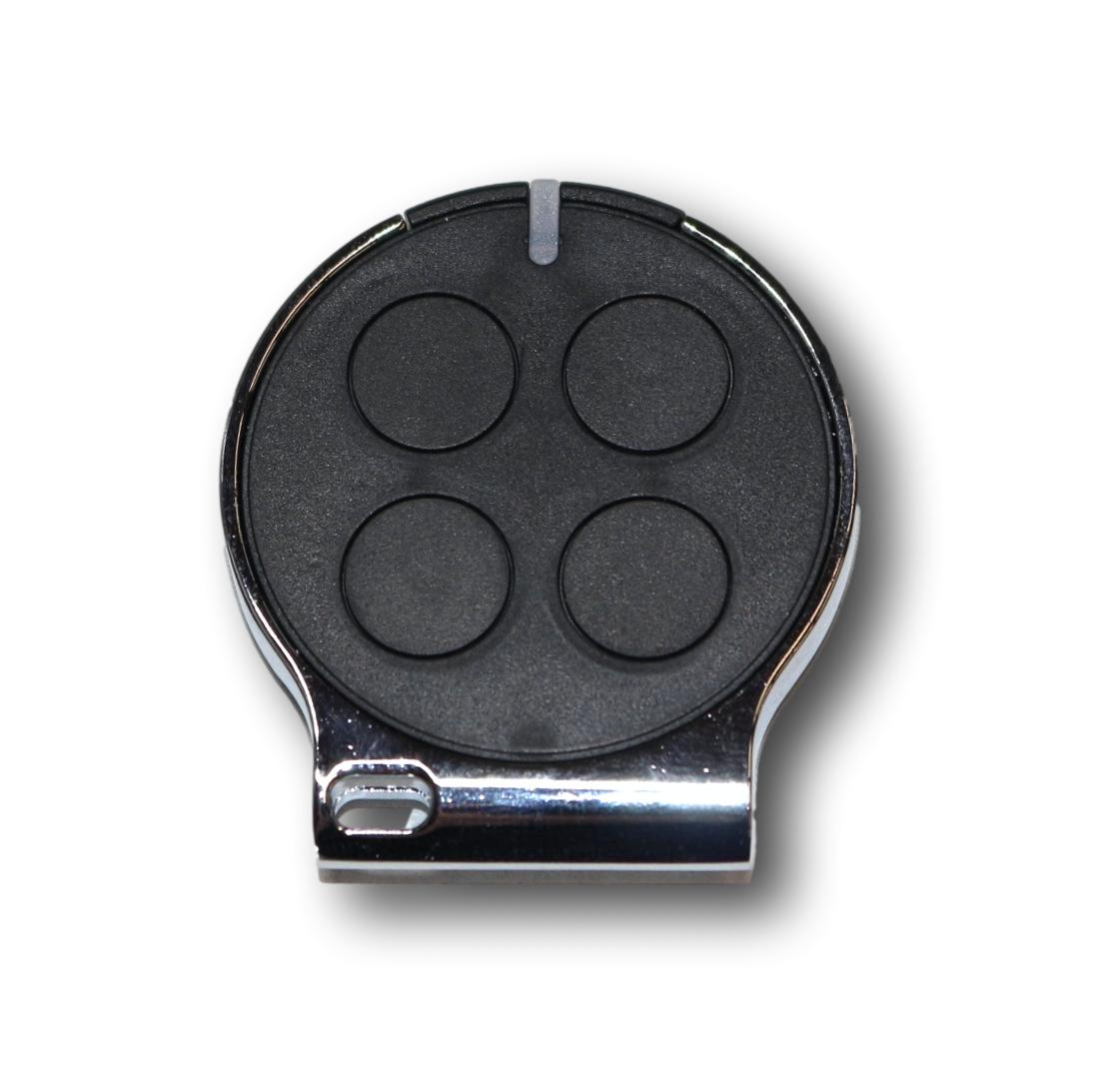

- Handsender FALK 433Mhz.

- Handsender TX4 433 Mhz. schwarz

- Handsender TX4 433 Mhz. weiss

- Handsender B12 433Mhz.

- Stabantenne mit 2,0m Koaxleitung (erhöht die Funkreichweite)

- AS-SD1 WIFI Modul App-Steuerung

- MCONNECT App-Steuerung Motorline

- LED-Blinkleuchte MP-205

- LED-Blinkleuchte MP-210 Multispannung

- Schlüsseltaster SCMV150 2-Kanal

- Funkcodesender CS

- Funkcodesender RT-37

- Reflektorlichtschranke MFE

- Einweglichtschranke MF-30

- Einweglichtschranke IR-30

- Elektroschloss V06 für einflügelige Toranlagen

- Elektroschloss V06 für zweiflügelige Toranlagen
