Motorsteuerung MC-200 für 24V Drehtorantriebe

Artikelnummer: 2959
Anleitungen PDF
Anleitungen Video
Konfigurieren Sie jetzt das gewünschte Zubehör zum Artikel, um Ihren persönlichen Preis zu erhalten:
Wie funktioniert der Konfigurator?
Stück
Lieferzeit:

Wichtigste Details:

  • UNIVERSAL DIGITAL-Motorsteuerung für alle 12-24V Torantriebe
  • Verwendbar für 24V Drehtorantriebe sowie Schiebetorantriebe - einfache Inbetriebnahme
  • Optionale App-Steuerung per Smartphone - Tuya App (einfach aufstecken und einlernen)
  • Speicherplätze für bis zu 99 Handsender oder Zubehör wie Funkcodesender
  • Handsender FALK oder B12 kompatibel - siehe Konfigurator


Motorsteuerung MC-200 für 24V Drehtorantriebe und Schiebetorantriebe

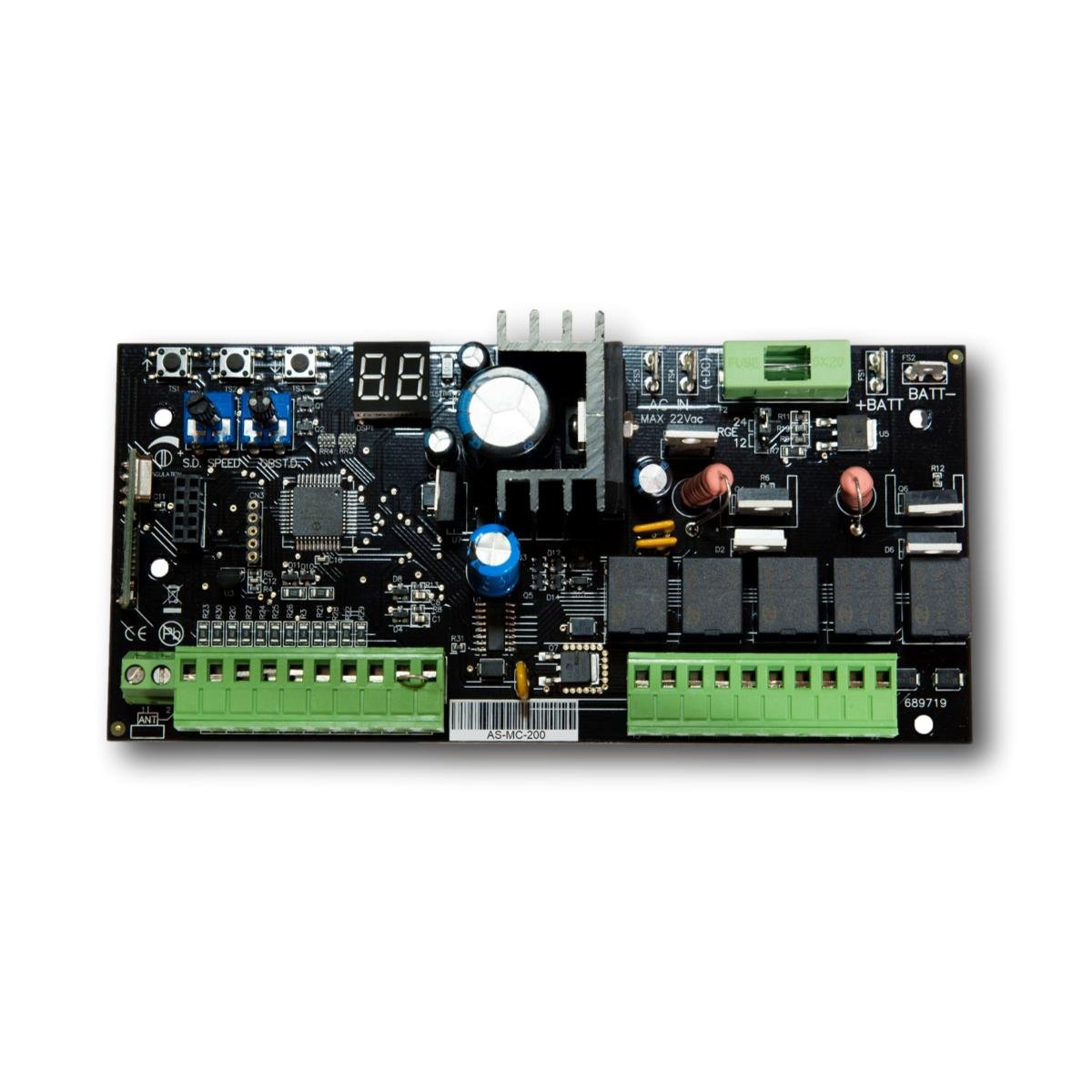

Die neue DIGITAL-Motorsteuerung AS-MC200 - geeignet für 1- und 2-flügelige Drehtorantriebe 24V DC sowie 24V Schiebetorantriebe.

Die Motorsteuerung AS-MC200 führt auf Druck einer Taste einen automatischen Lernlauf aus, bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung sind stufenlos einstellbar.

  • Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
  • Automatischer Zulauf bis zu 99 Sekunden einstellbar
  • Entlastung in der Endlage einstellbar
  • Entlastung Elektroschloss einstellbar
  • Softstart einstellbar
  • Elektronische Endschalter oder mechanische Toranschläge einstellbar
  • Leistung im Softlauf einstellbar
  • 250 Speicherplätze für Handsender und Funkcodesender
  • Start Eingänge für Taster / Schlüsseltaster / Relais N.O.
  • Start Fußgängerfunktion (nur ein Flügel öffnet und schließt)
  • Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
  • Stop Anschluss für Not-Aus Taster
  • Endschalteranschlüsse für Motor 1 und Motor 2
  • Ausgang 24V für Lichtschranken und weitere optionale Geräte
  • Ausgang 24V für Blinkleuchten
  • Ausgang 12V für das Elektroschloss
  • Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

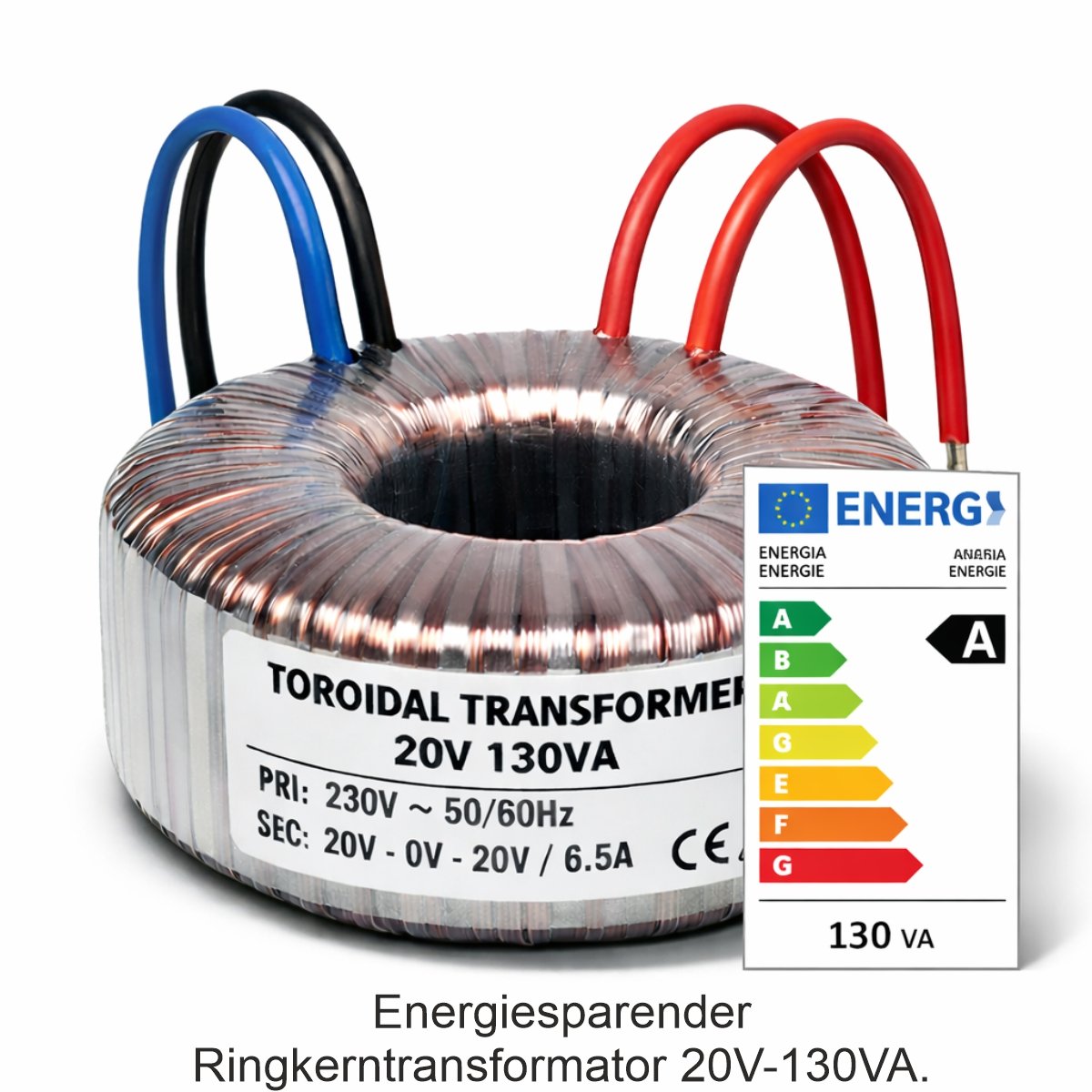

  • Spannungsversorgung AC: 12–20 VAC / 100–200 VA
  • Spannungsversorgung DC: 12-20 VDC
  • Integriertes 12/24 V 100 mA Batterieladegerät
  • Maximaler Motorstrom: 8 A (200 VA Transformator)
  • Maximaler Blinkleuchtenausgang: 1 A
  • Betriebstemperatur: -15 °C bis +60 °C
  • Batterie/Backup (2x): 12 V 4,5 Ah
  • Maße Gehäuse: 300x230x130mm
  • Gehäusedeckel mit Dichtlippe
  • 7 x Kabeleinführung in das Gehäuse (18mm)

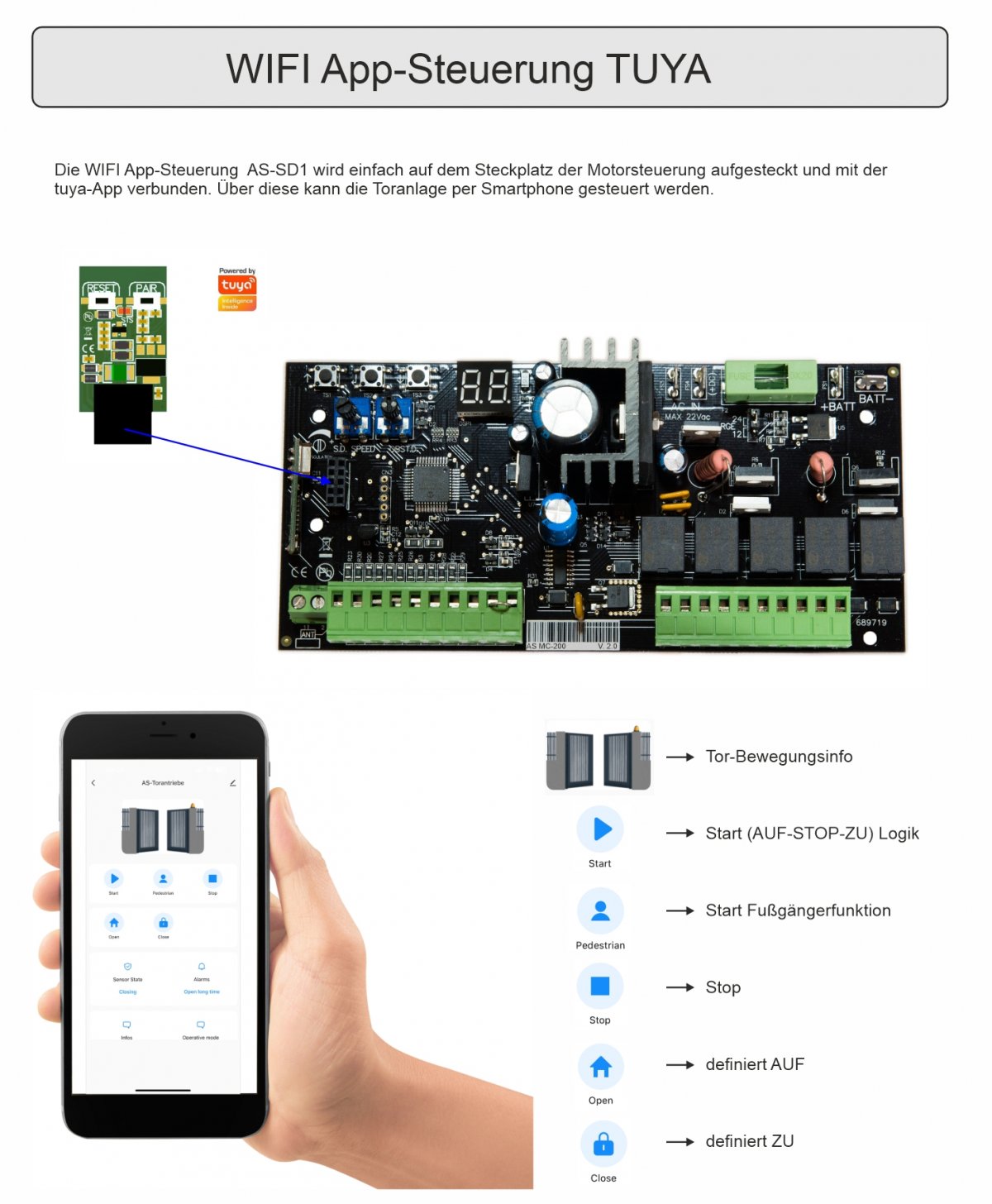

WIFI App-Steuerung SD-1 (optional - siehe Konfigurator)

WIFI Modul SD-1

Das im Konfigurator wählbare WIFI-Modul SD-1 wird einfach auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuya App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).

Über die Tuya-App können folgende Befehle gegeben werden:

  • Start (beide Tore)
  • Fußgängerfunktion
  • STOP
  • Definiert AUF
  • Definiert ZU

Liste der kompatiblen Drehtorantriebe

Hersteller Modelle
BFT Phobos BT A (Spindelantrieb), Kustos BT A (Gekapselte Spindel), Virgo Smart BT A (Knickarm), Eli BT A (Unterflur)
Berner Torantriebe DX 424 (Spindelantrieb), DX 524 (Für breite Tore)
CAME ATS (Teleskop-Spindelantrieb), AXO (Modelle AX3024 / AX5024), FAST (Knickarm, Modell F7024), FERNI (Knickarm für breite Säulen), FROG (Unterflur A24)
FAAC S418 (24V Elektromechanisch), 415 24V (Spindelantrieb), 391 (Knickarm)
Hörmann RotaMatic (Standard / P / PL), VersaMatic (Knickarm)
Kinggates Couper 24 (Spindelantrieb), Jet 24 (Spindelantrieb), Minimodus (Knickarm)
Life Optimo 2 (Spindelantrieb), Armor (Knickarm)
Marantec Comfort 515, Comfort 525, Comfort 530
Nice Toona (Modelle 4024 / 5024 / 7024), Wingo (Modelle 2024 / 3524), Hyke (Knickarm), Metro (Unterflur)
Sommer twist 200 E / twist 200 EL, twist 350, twist XL
Tousek SWING X (Serie X3 / X4 / X5), TURN (Knickarm)

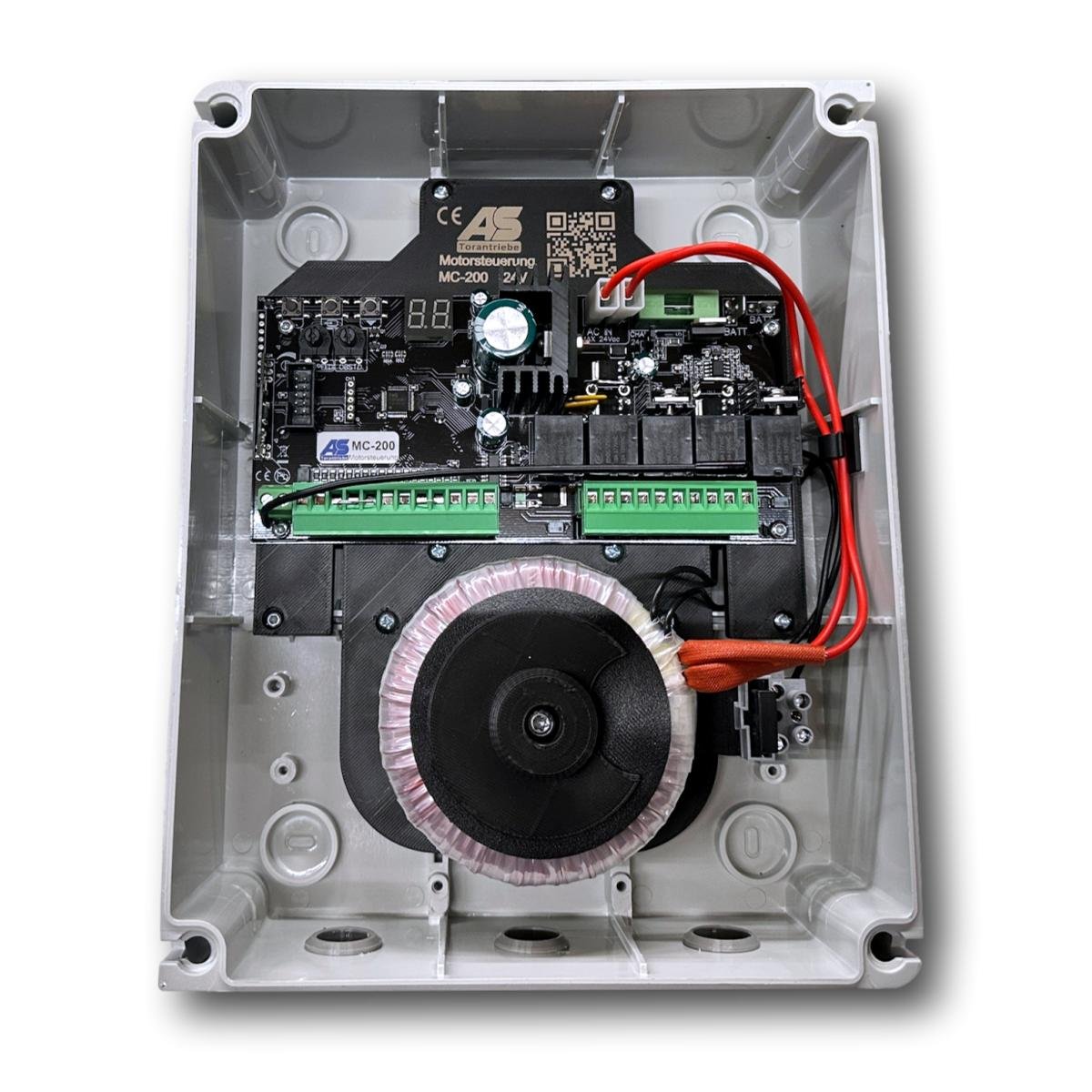

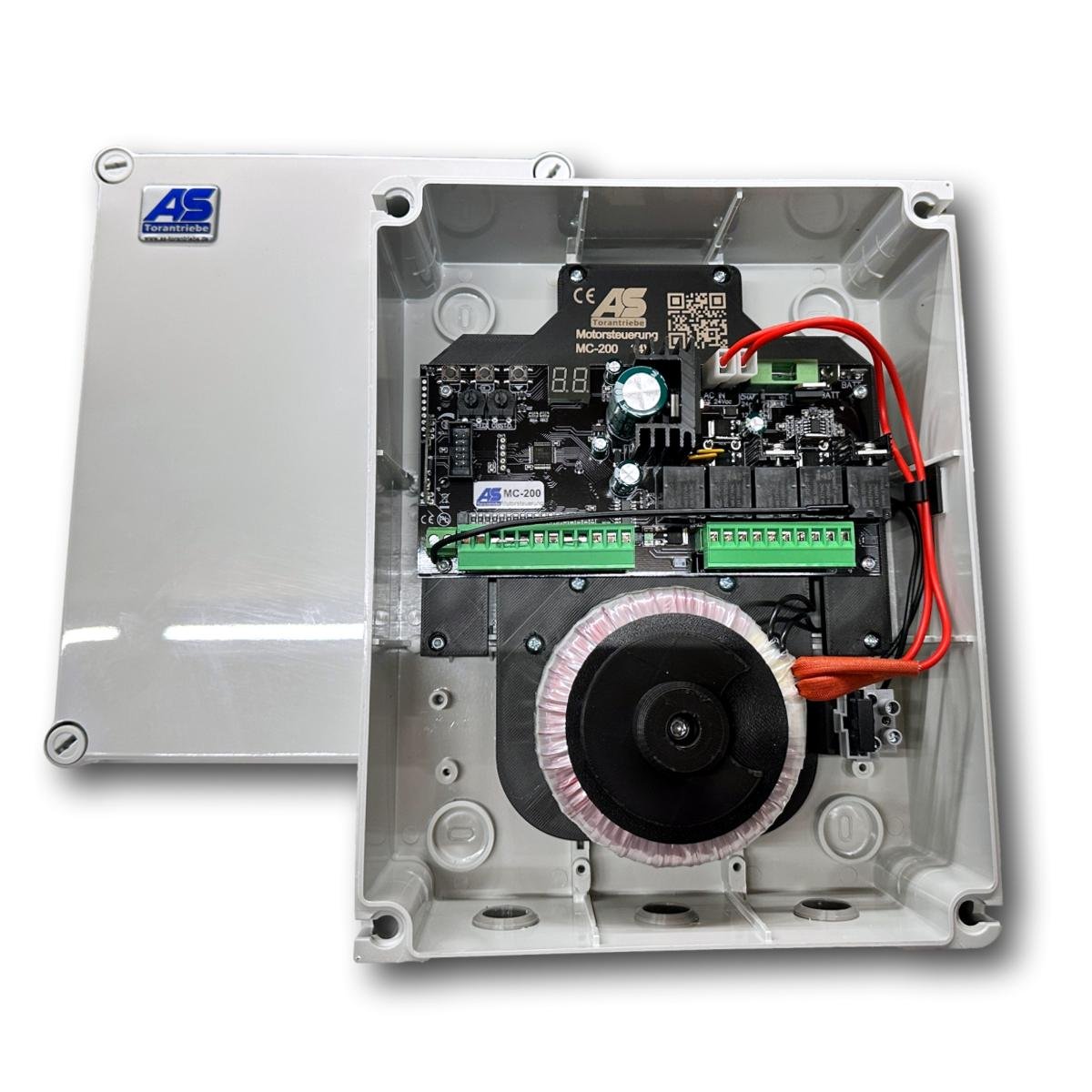

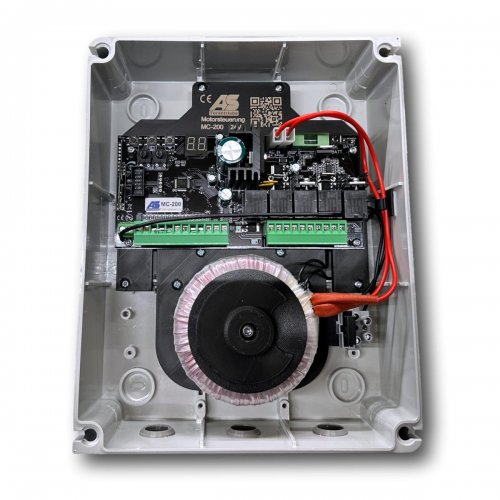

Motorsteuerung MC-200 für 1 und 2-flügelige 24V Antriebe im Gehäuse mit Trafo.
Technische-Details
Kurzbeschreibung:
UNIVERSAL DIGITAL-Motorsteuerung für alle 12-24V Torantriebe
Verwendbar für 24V Drehtorantriebe sowie Schiebetorantriebe - einfache Inbetriebnahme
Optionale App-Steuerung per Smartphone - Tuya App (einfach aufstecken und einlernen)
Speicherplätze für bis zu 99 Handsender oder Zubehör wie Funkcodesender
Handsender FALK oder B12 kompatibel - siehe Konfigurator
Spannungsversorgung:
230V
Betriebsspannung:
24V
Maße:
300x200x120mm
Quetschschutz:
elektronische Hindernisserkennung
Zubehörspeisung:
24V
Zugangsbeleuchtung:
ja
Blinkleuchtenanschluss:
24V
Fußgängerfunktion:
ja
Einschaltdauer:
90%
Temperaturbereich:
-20°C / +55°C
Anschluss Elektroschloss:
ja
Anschluss Lichtschranken:
ja
Anschluss Taster / Schlüsseltaster:
ja
Anschluss Stabantenne:
ja
Speicherplätze für Handsender / Funkcodesender:
99 Stück
Automatischer Zulauf:
99 Sek.
Softlauf / Verlangsamung:
ja
Schließfolgeregelung:
ja
Schnellschließung nach Lichtschranke:
ja
Schnellschließung nach Lichtschranke:
ja
Liefertage:3
Artikelnummer:2959
Artikelkategorie:Elektro - Funktechnik, Ersatzteile Elektrotechnik
Gewicht in Kg:2,700
