Drehtorantrieb CICLON 1-flügelig Gleitarm Torantrieb. Geeignet für schmale Torsäulen ab 100mm.

Drehtorantrieb - Torantrieb Set CICLON für einflügelige Tore bis 2,5m und 400kg pro Flügel.

Der CICLON-Drehtorantrieb ist eine ausgezeichnete Option für schmale Torsäulen und bietet eine platzsparende Lösung. Mit einer Tragfähigkeit von bis zu 400kg je Flügel und einer maximale Öffnungsbreite von 2,5m ist dieser Antrieb für zweiflügelige Tore ausgelegt. Der selbsthemmende 230V Getriebemotor verfügt über eine Notentriegelung bei Stromausfall sowie Verlangsamungen in Tor AUF und ZU Bewegungen (Softlauf). Zudem verfügt der Antrieb über eine aktive Hindernisserkennung, die für zusätzliche Sicherheit sorgt.

Sie können das Zubehör für diesen Artikel ganz einfach nach Ihren Anforderungen konfigurieren und bestellen. Verwenden Sie dafür einfach den Konfigurator beim Artikel und wählen Sie die gewünschten Optionen aus. Der Antrieb verfügt auch über eine EASY-GO Funktion (automatischer Lernlauf), bei dem die Motorsteuerung den Laufweg, das Drehmoment und die Verlangsamung lernt. Alles was Sie tun müssen ist eine Taste auf der Motorsteuerung zu betätigen.

Wichtig zu erwähnen ist, dass für diesen Antrieb Endlagen AUF/ZU am Tor notwendig sind (Torstopper/Bodenanschlag). In einigen Fällen können die Endlagen auch am Schlittenarm eingestellt werden, wenn der Abstand zwischen dem Drehpunkt des Tors und dem Drehpunkt des Antriebs mindestens 80mm beträgt. Bei kleineren Maßen ist ein Endanschlag am Boden für die Tore erforderlich.

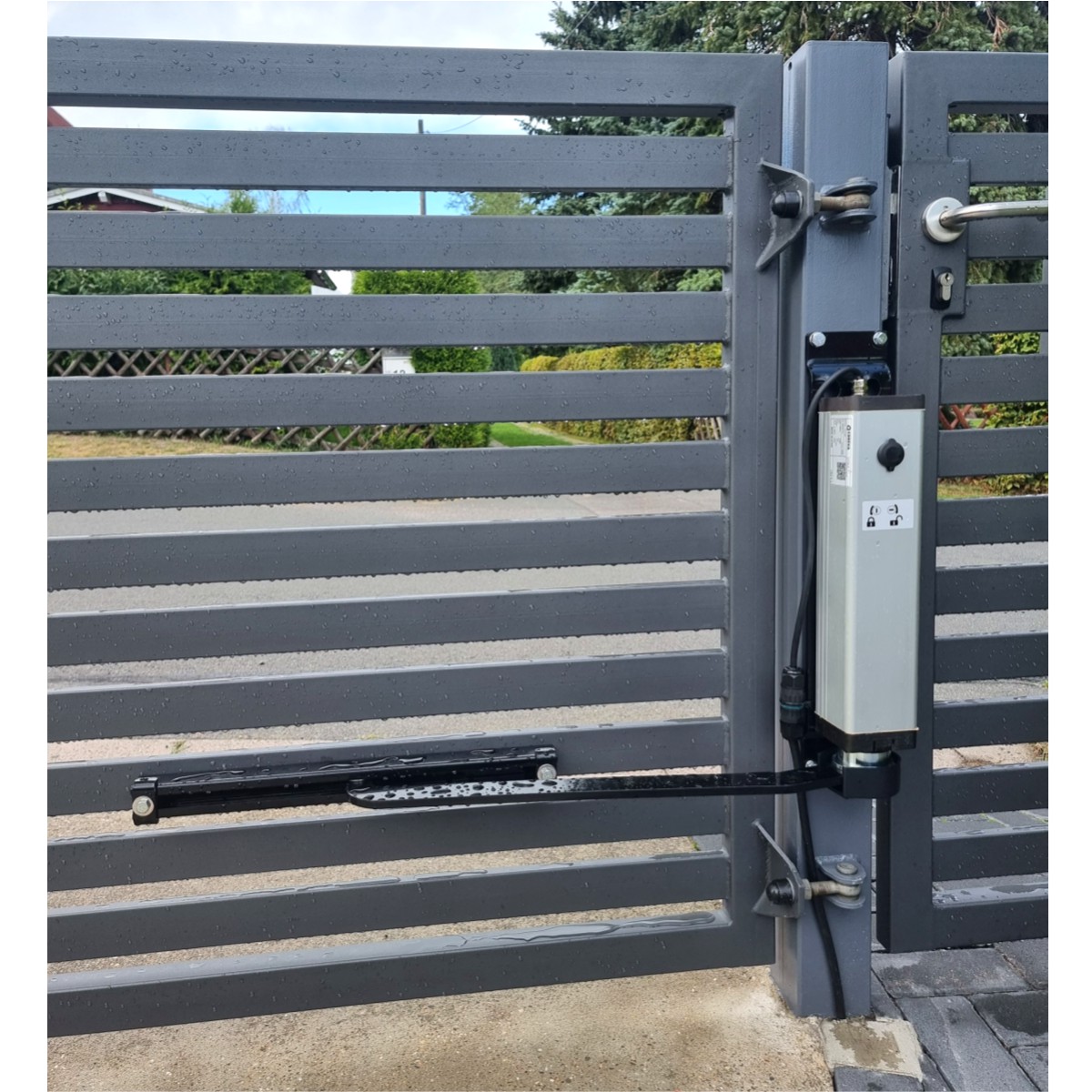

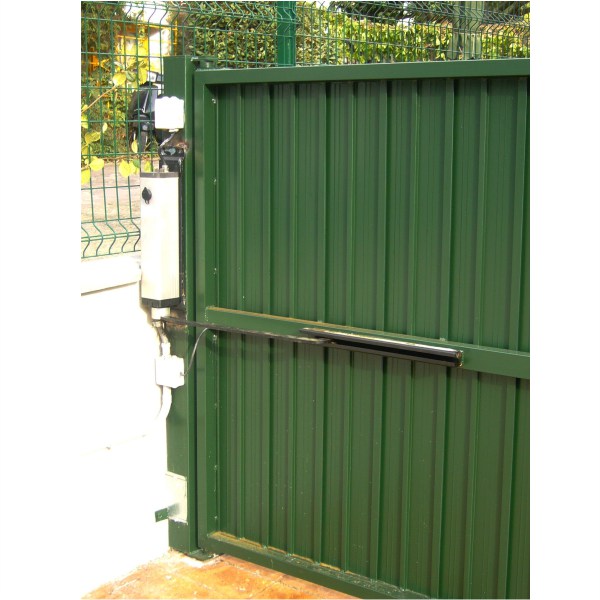

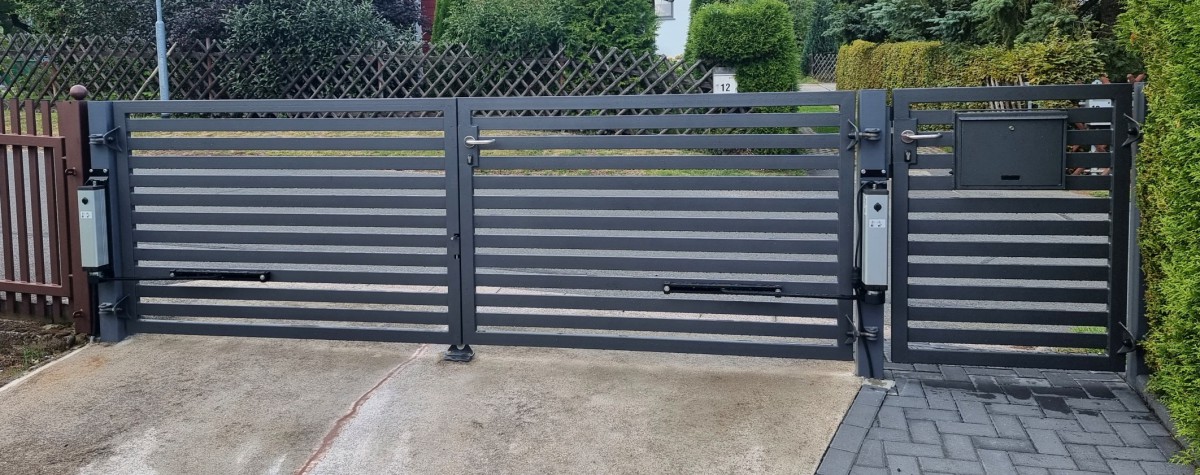

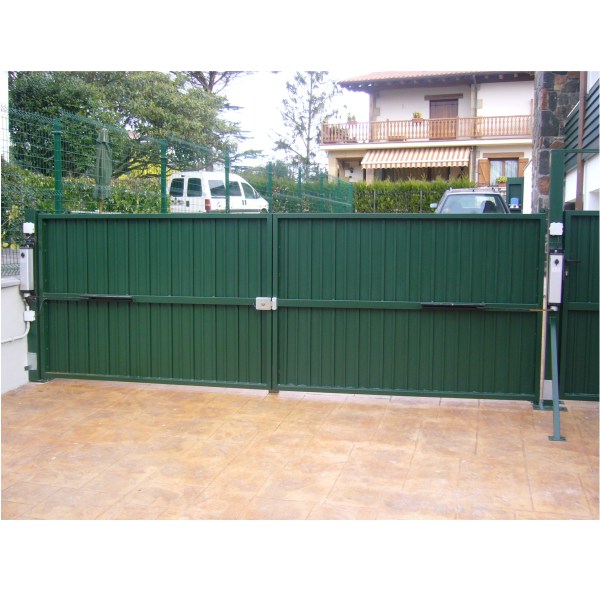

Musteranlagen unserer Kunden:

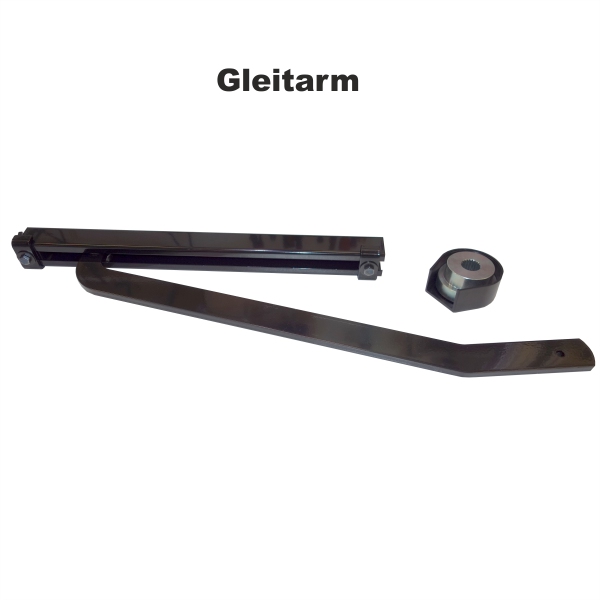

Durch den Gleitarm ist der Antrieb für Tore, bei denen hinter dem Tor max. 100mm Platz vorhanden ist (siehe hierfür auch die PDF Skizze 1:1).

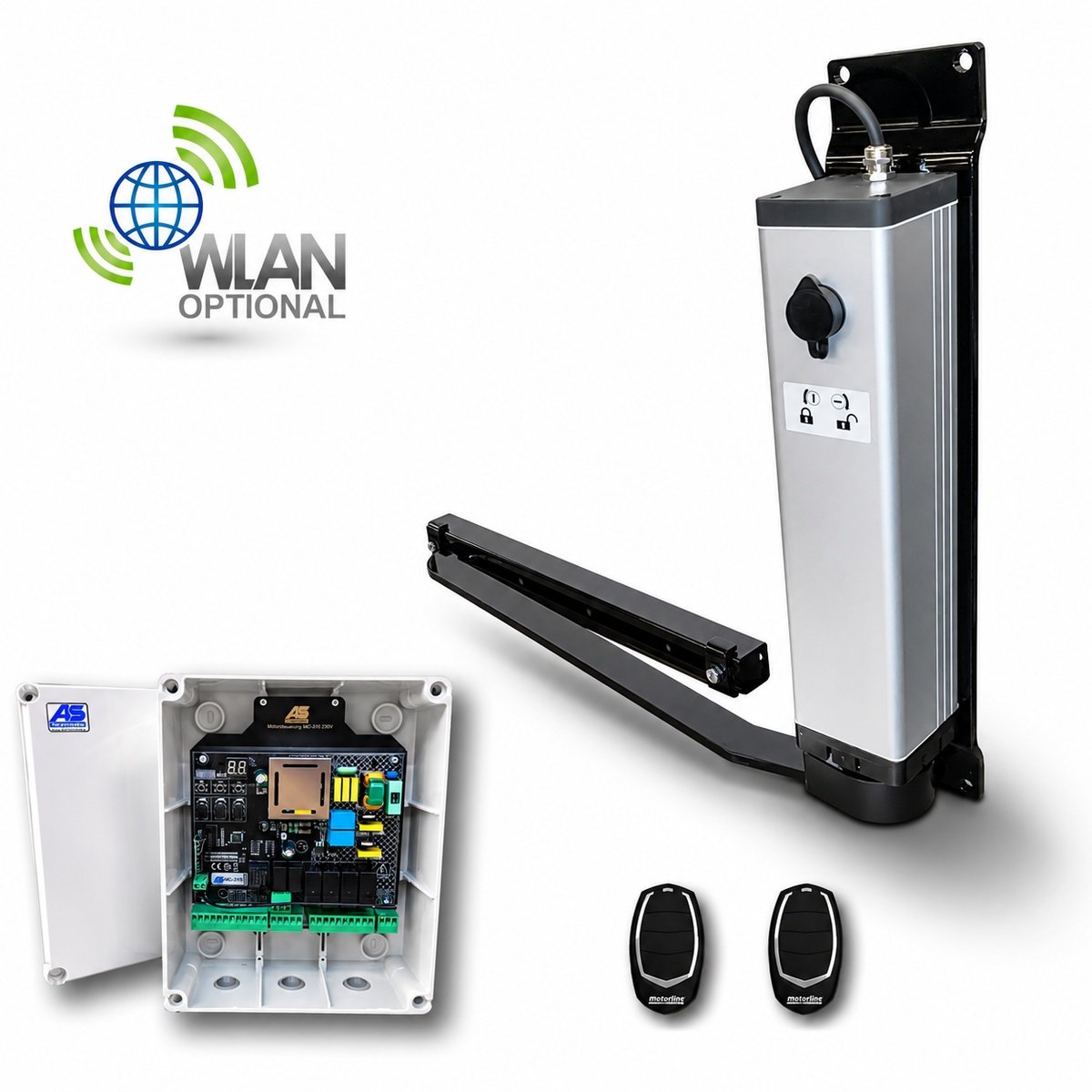

Lieferumfang:

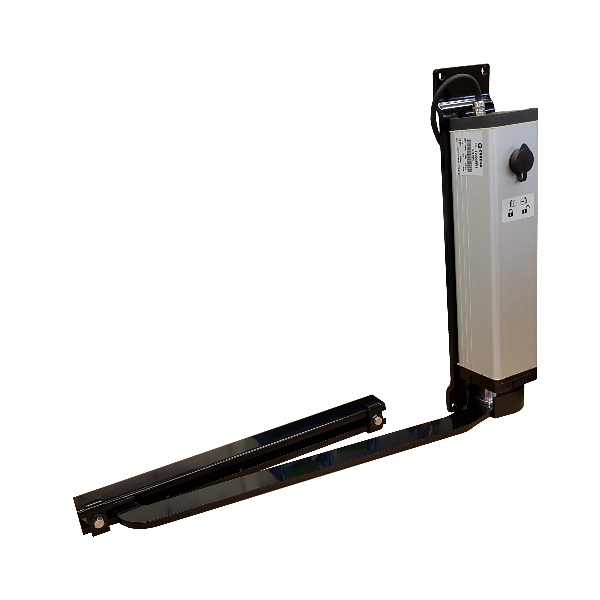

1 Stück Drehtorantriebe CICLON 230V 230W
1 Stück Notentriegelungsschlüssel / Antrieb
1 Stück Motorsteuerung MC-310 DIGITAL Steuerung

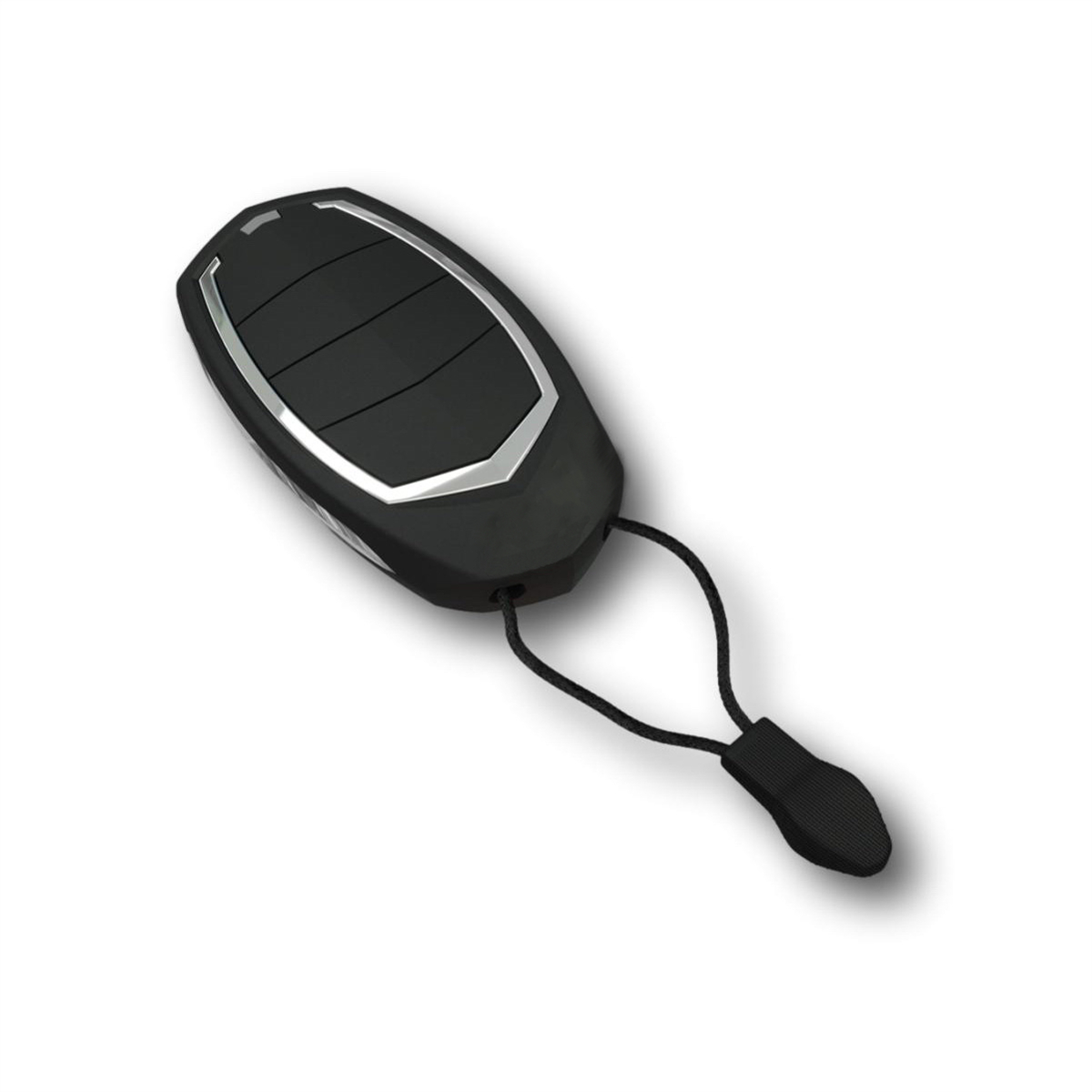

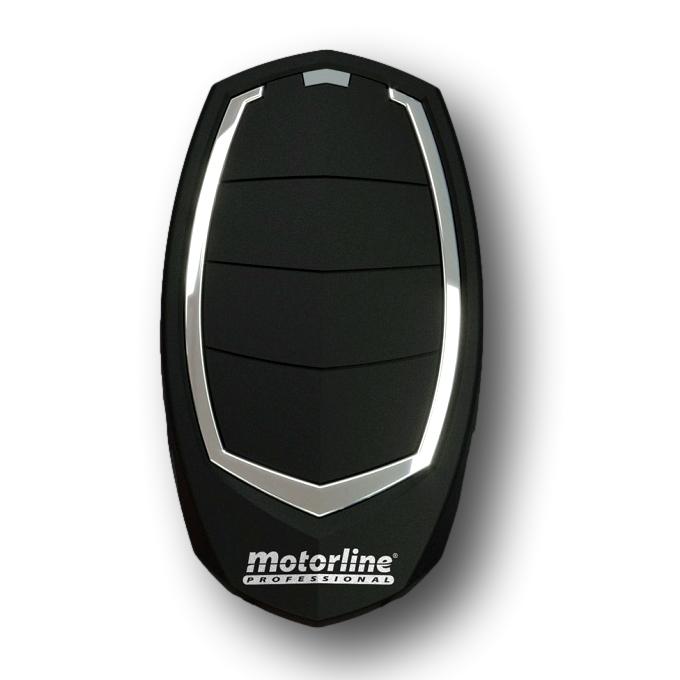

2 Stück Handsender 433 Mhz. rolling Code Typ: STYLO-4 (siehe Konfigurator)
1 Stück Montageanleitung Deutsch

Technische Daten:

Betriebsspannung: 230V
Leistung: 230W
max. Drehmoment: 2000 Nm
Stromaufnahme: 4 A
Quetschhutz: elektronische Drehmomentbegrenzung
max. Flügellänge: 2,5m - kleiner natürlich immer möglich !
max. Flügelgewicht: 400kg - weniger natürlich immer möglich !
Temperaturbereich: -20°C bis +60°C
Einschaltdauer: 20%
Gewicht / Antrieb 13kg

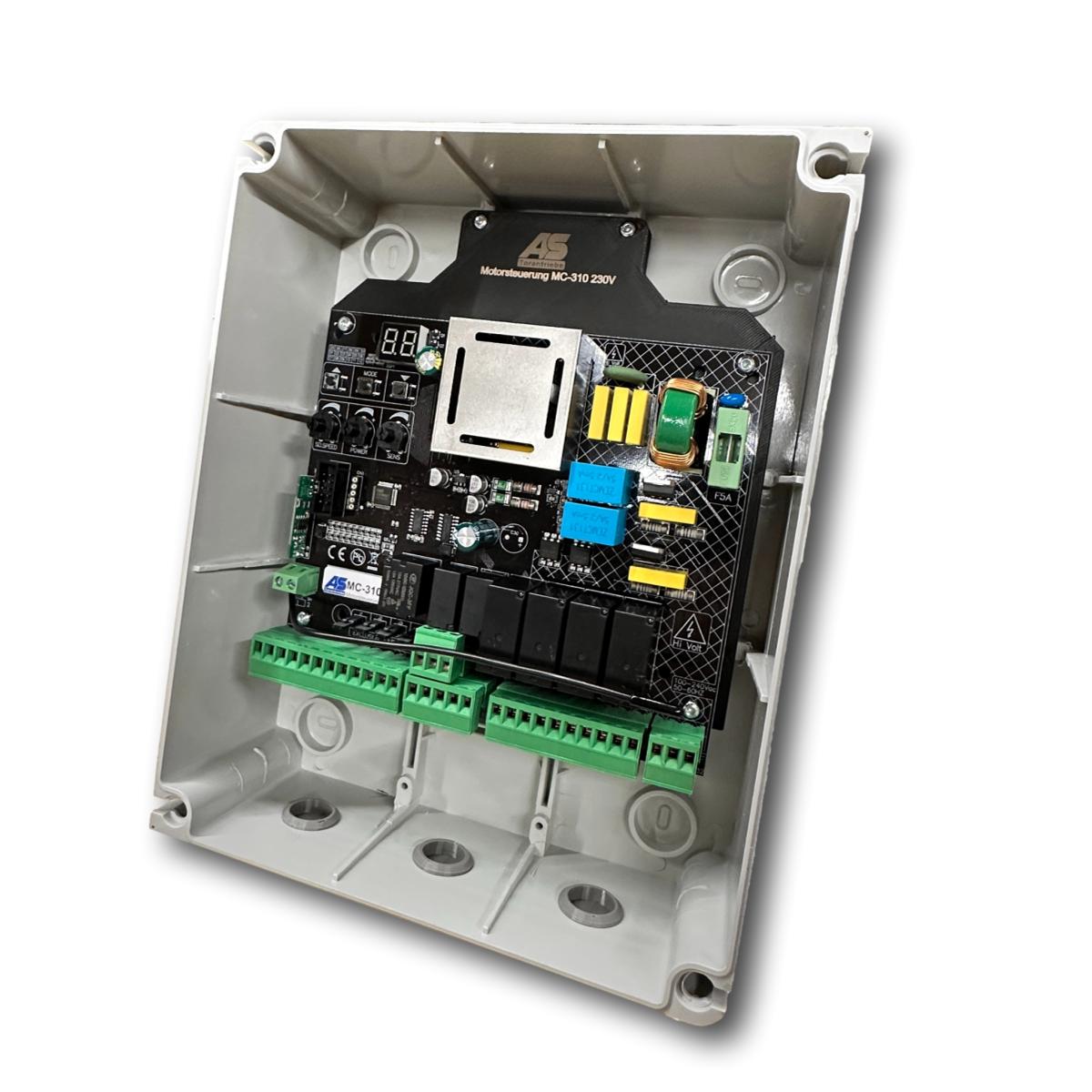

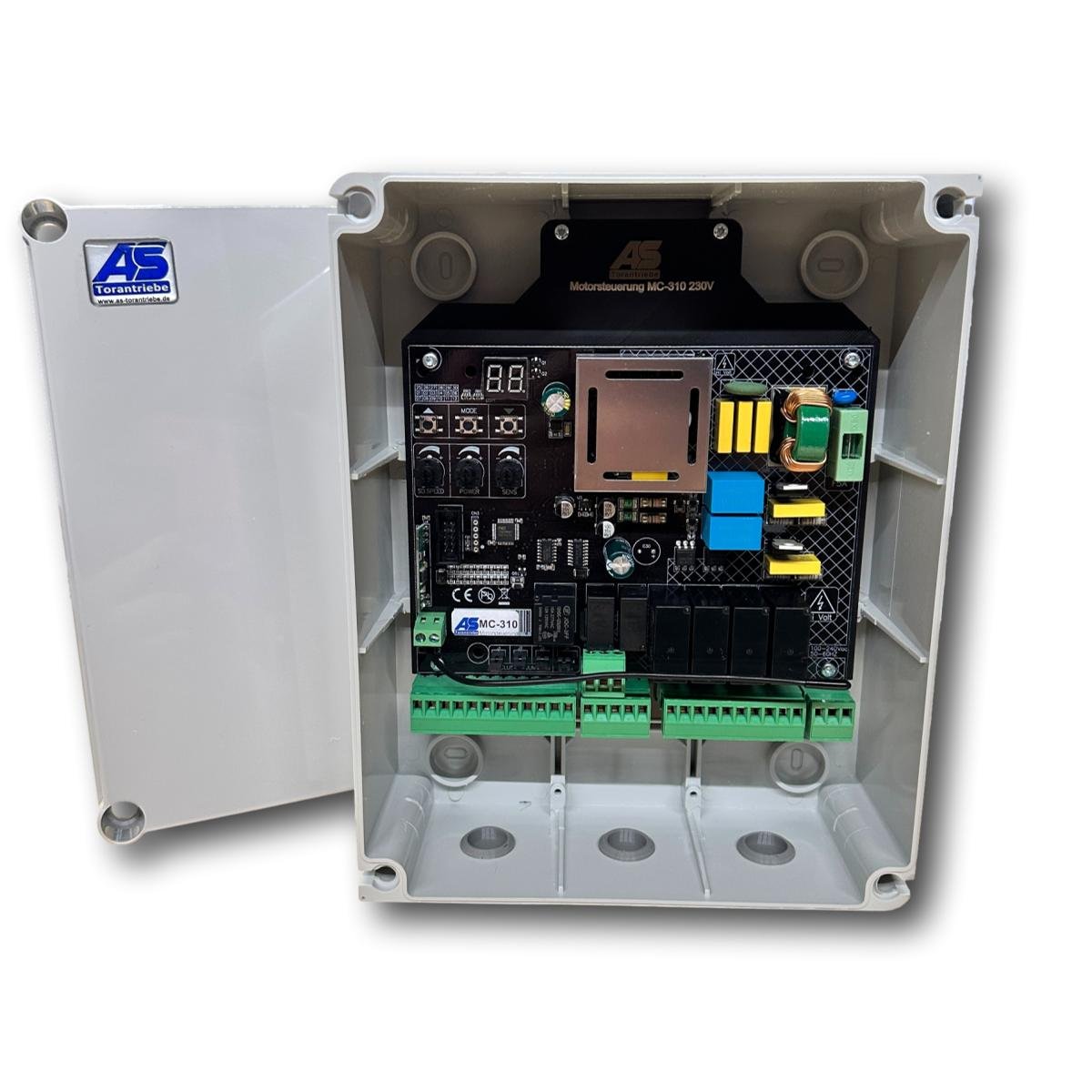

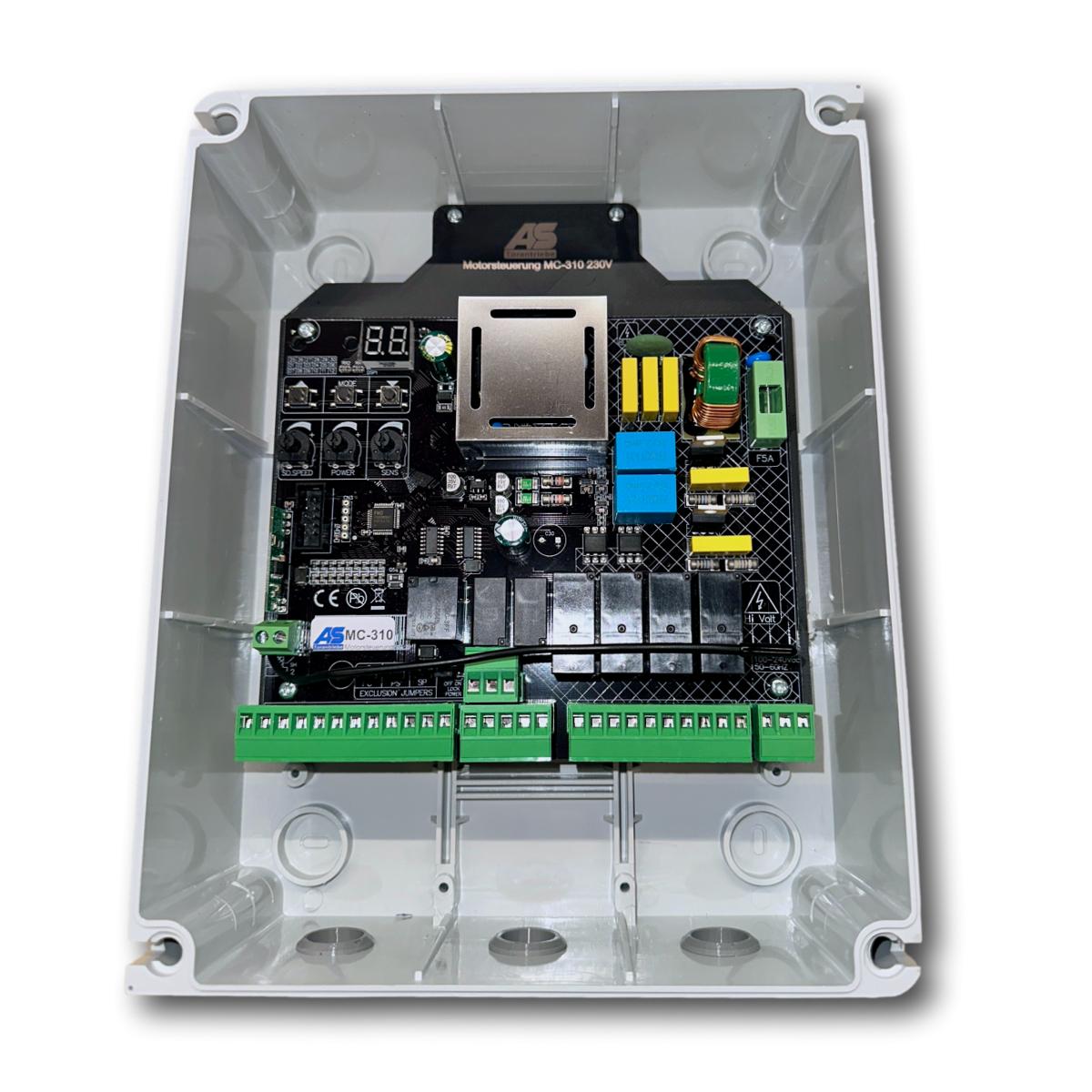

DIGITAL-Motorsteuerung AS-MC310

Die neue DIGITAL-Motorsteuerung AS-MC310 - geeignet für 1 und 2-flügelige Drehtorantriebe 230V DC.

Die Motorsteuerung AS-MC310 führt auf druck einer Taste einen automatische Lernlauf aus bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.
- Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
- automatischer Zulauf bis zu 99 Sekunden einstellbar
- Entlastung in der Endlage einstellbar
- Entlastung Elektroschloss einstellbar
- Softstart einstellbar
- Elektronische Endschalter oder mechanische Toranschläge einstellbar
- Leistung im Softlauf einstellbar
- 250 Speicherplätze für Handsender und Funkcodesender

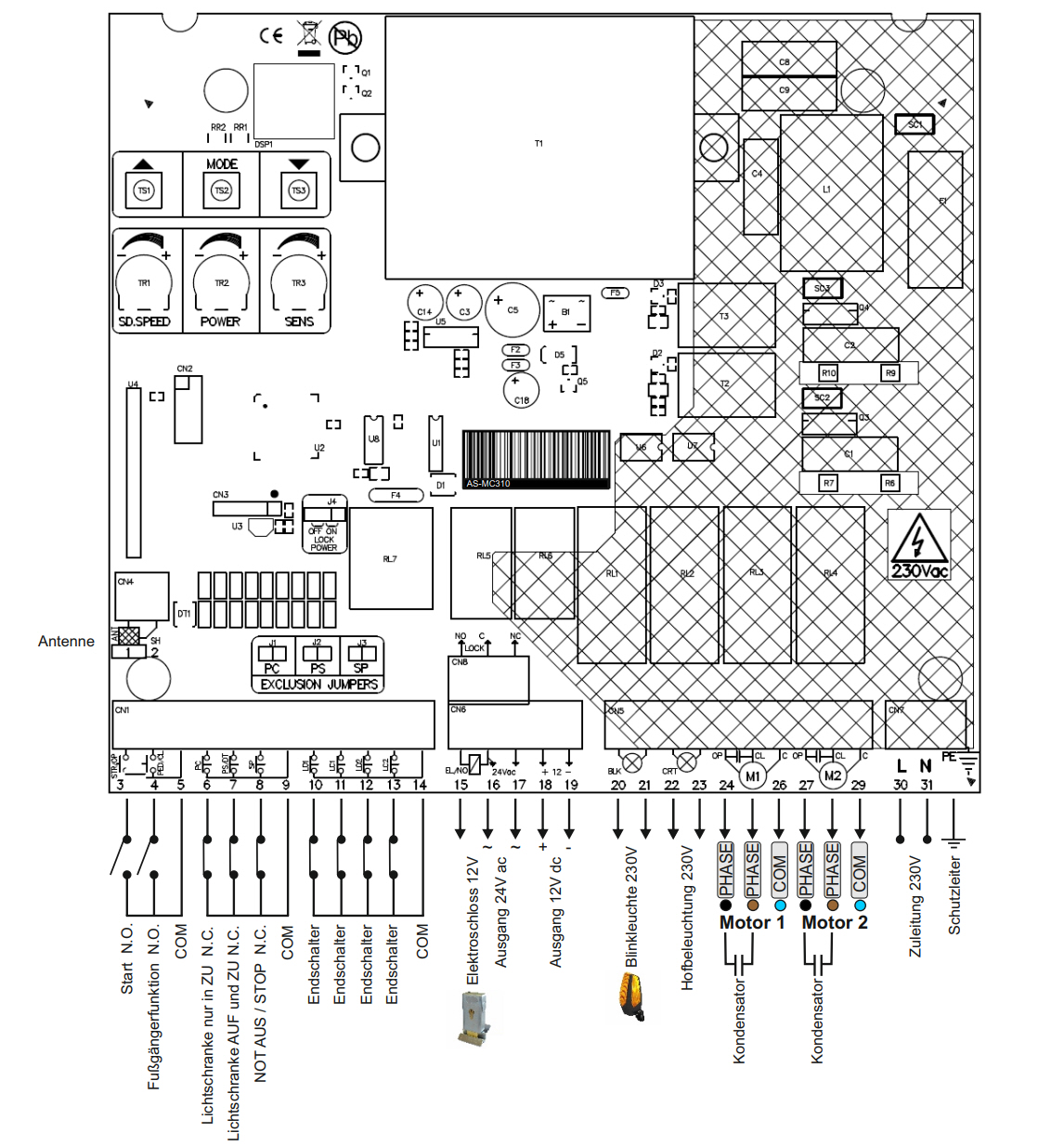

- Start Eingänge für Taster / Schlüsseltaster / Relais N.O.
- Start Fußgängerfunktion ( nur ein Flügel öffnet und schließt
- Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
- Stop Anschluss für Not-Aus Taster
- Endschalteranschlüsse für Motor 1 und Motor 2
- Ausgang 24V für Lichtschranken und weitere optionale Geräte
- Ausgang 230V für Blinkleuchten
- Ausgang 12V für das Elektoschloss
- Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

- Spannungsversorgung AC: 230V
- maximaler Blinkleuchtenausgang 1A
- Betriebstemperatur: -15 °C bis +60 °C
- Maße Gehäuse: 300x230x130mm
- Gehäusedeckel mit Dichtlippe

AS-SD1 WIFI App-Steuerung (optional im Konfigurator)

Das im Konfigurator wählbare WIFI-Modul SD1 wird auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuja App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).
