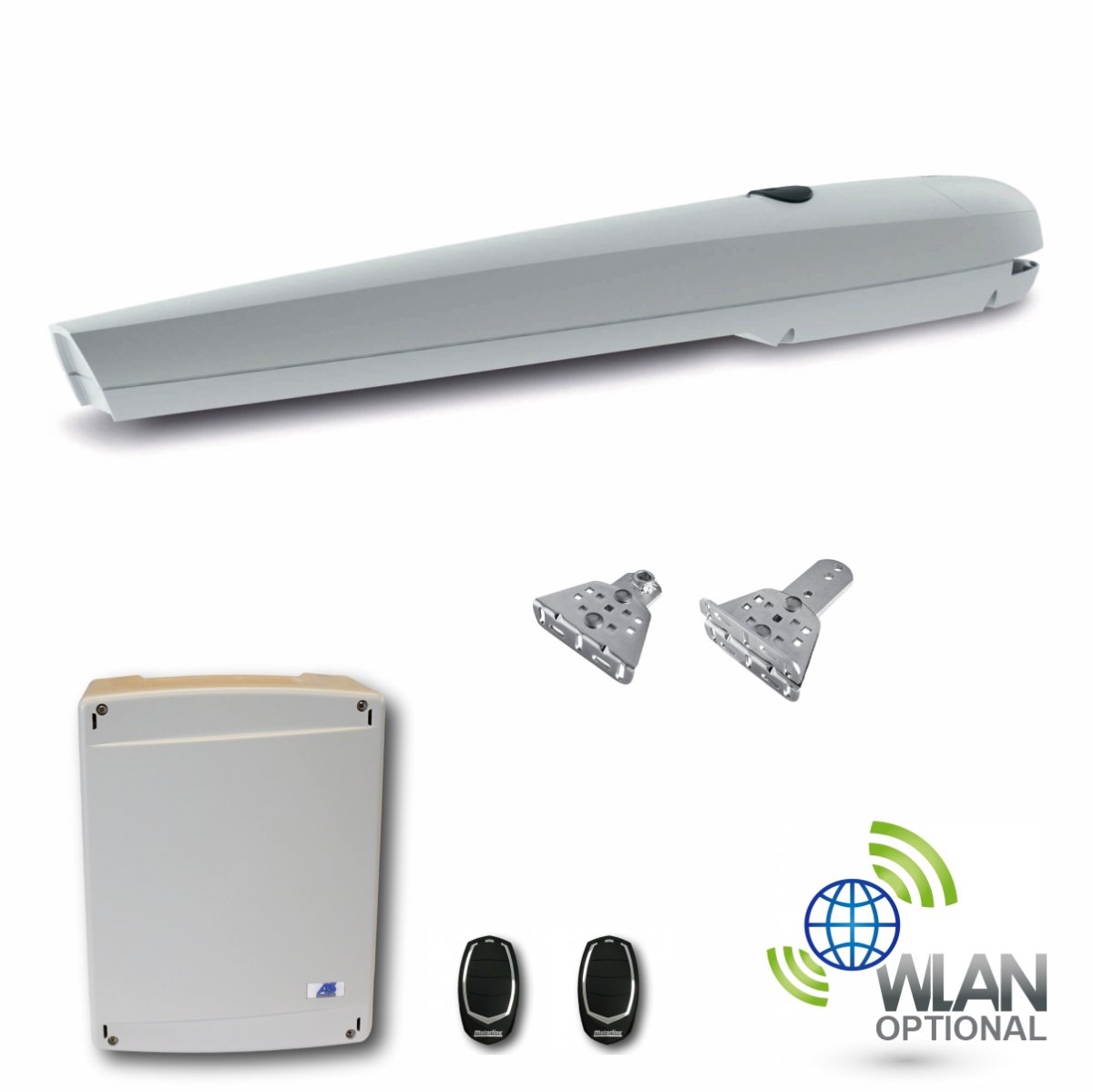

Drehtorantrieb Set A6.2 2,0m und 250kg mit Endanschlag verstellbar für Tor AUF und ZU im Antrieb NEU

Drehtorantrieb A6.2

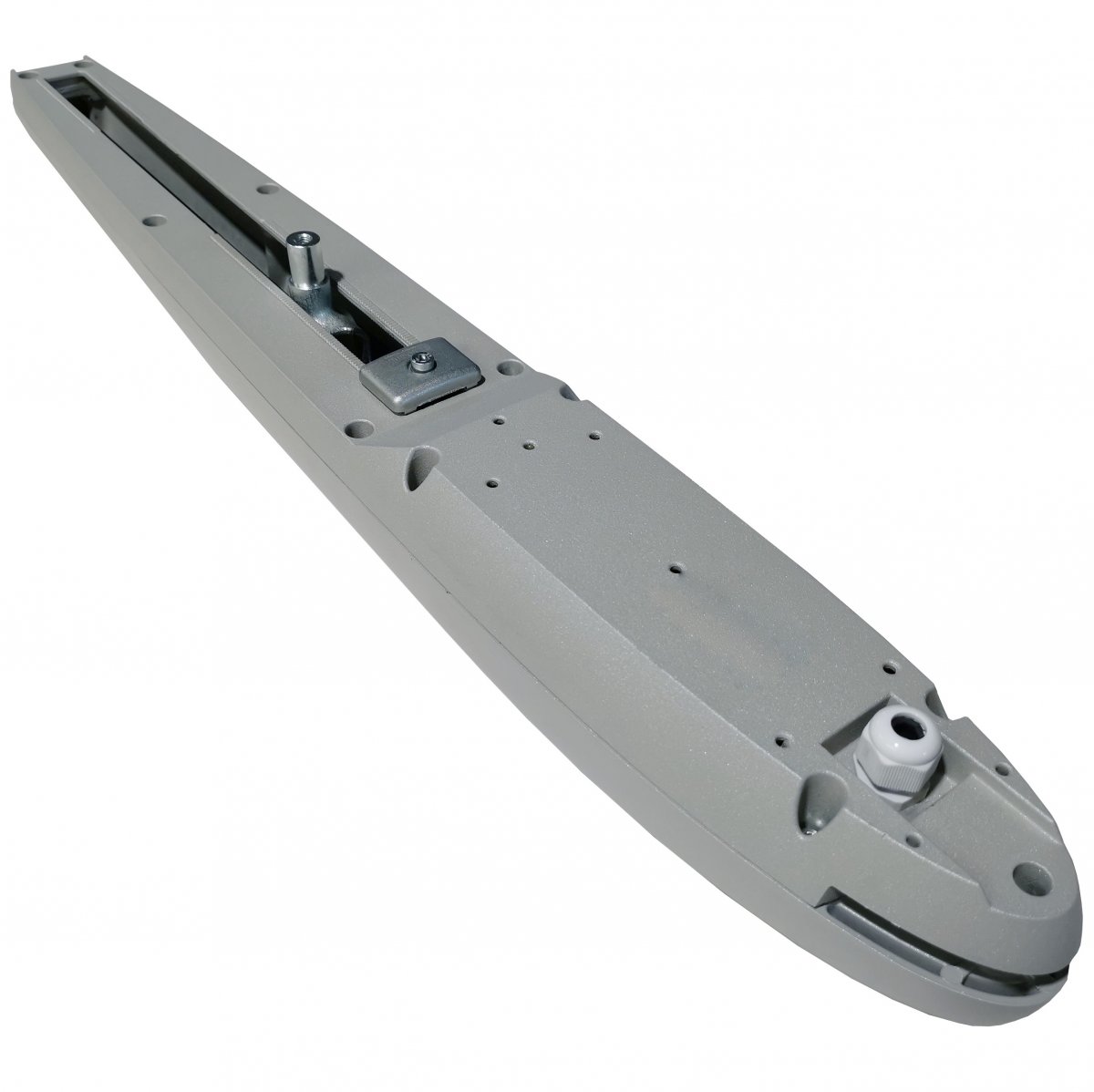

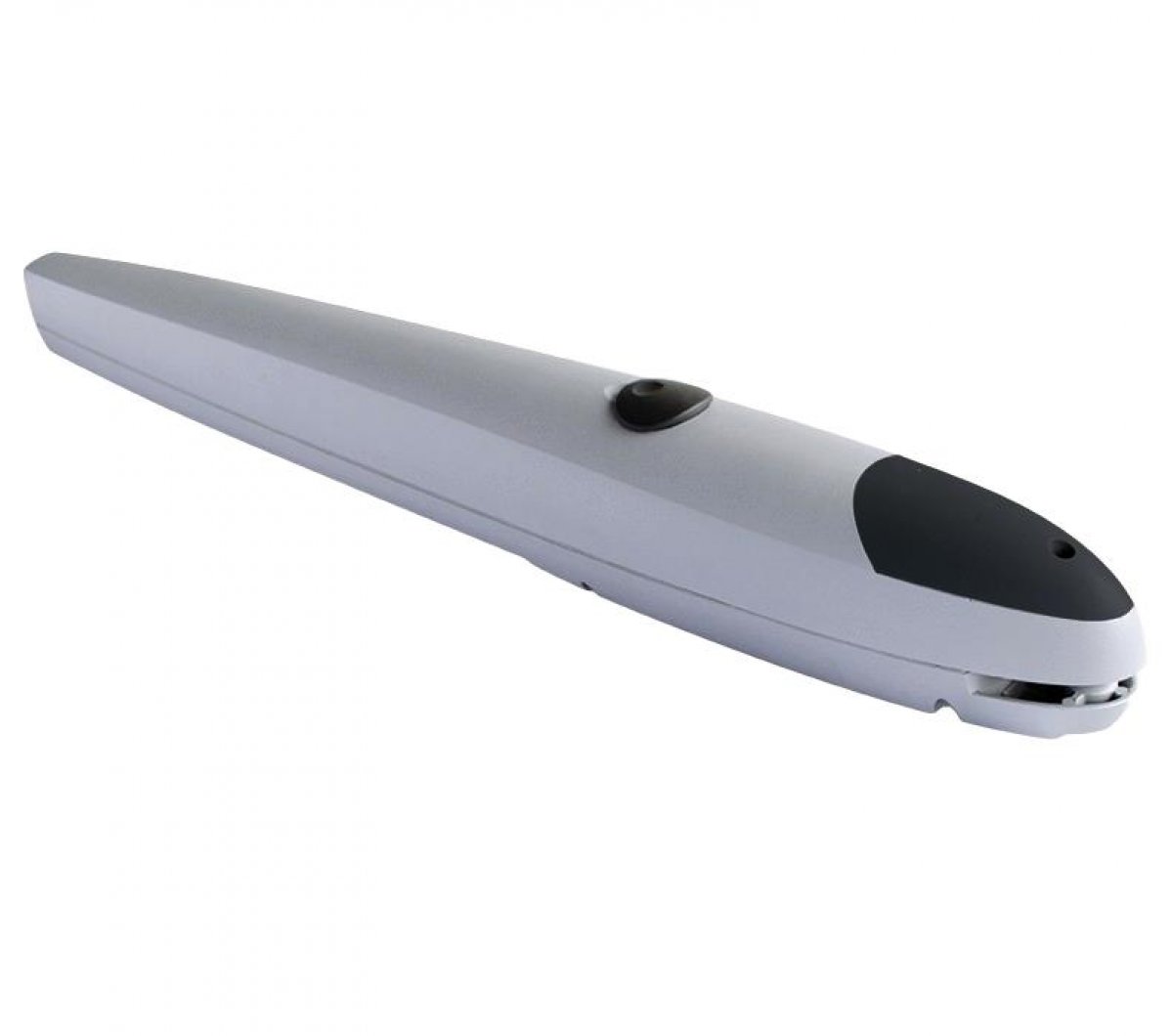

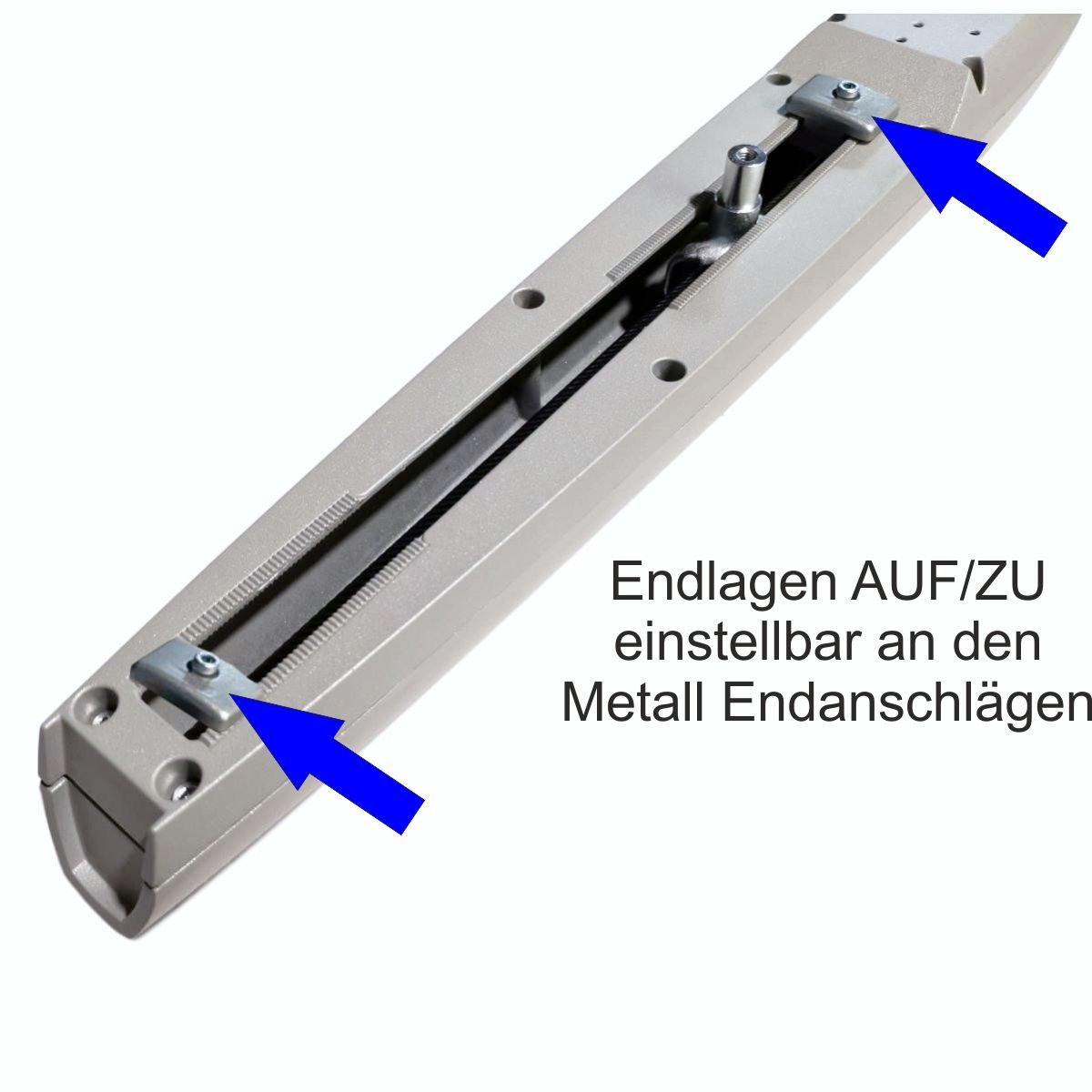

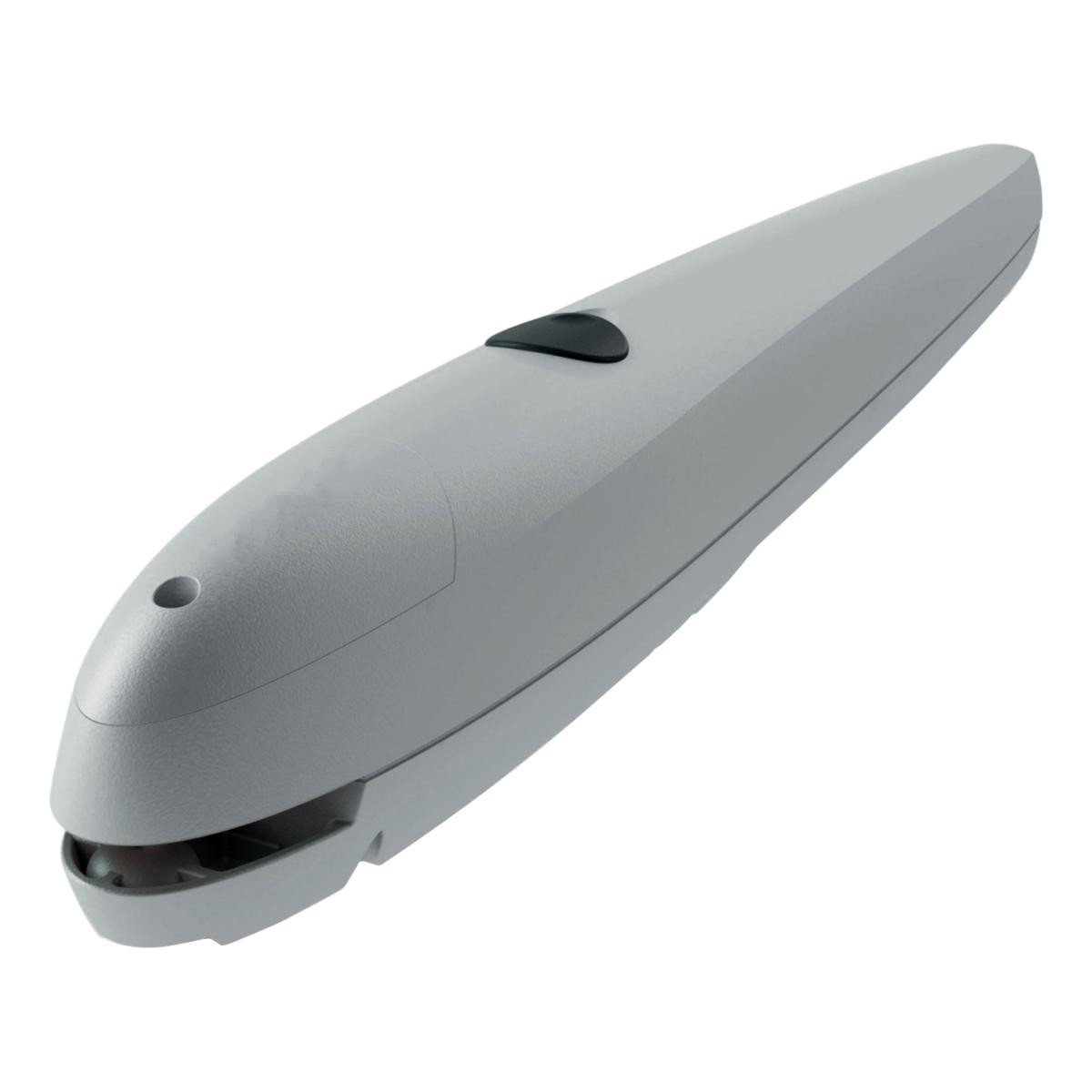

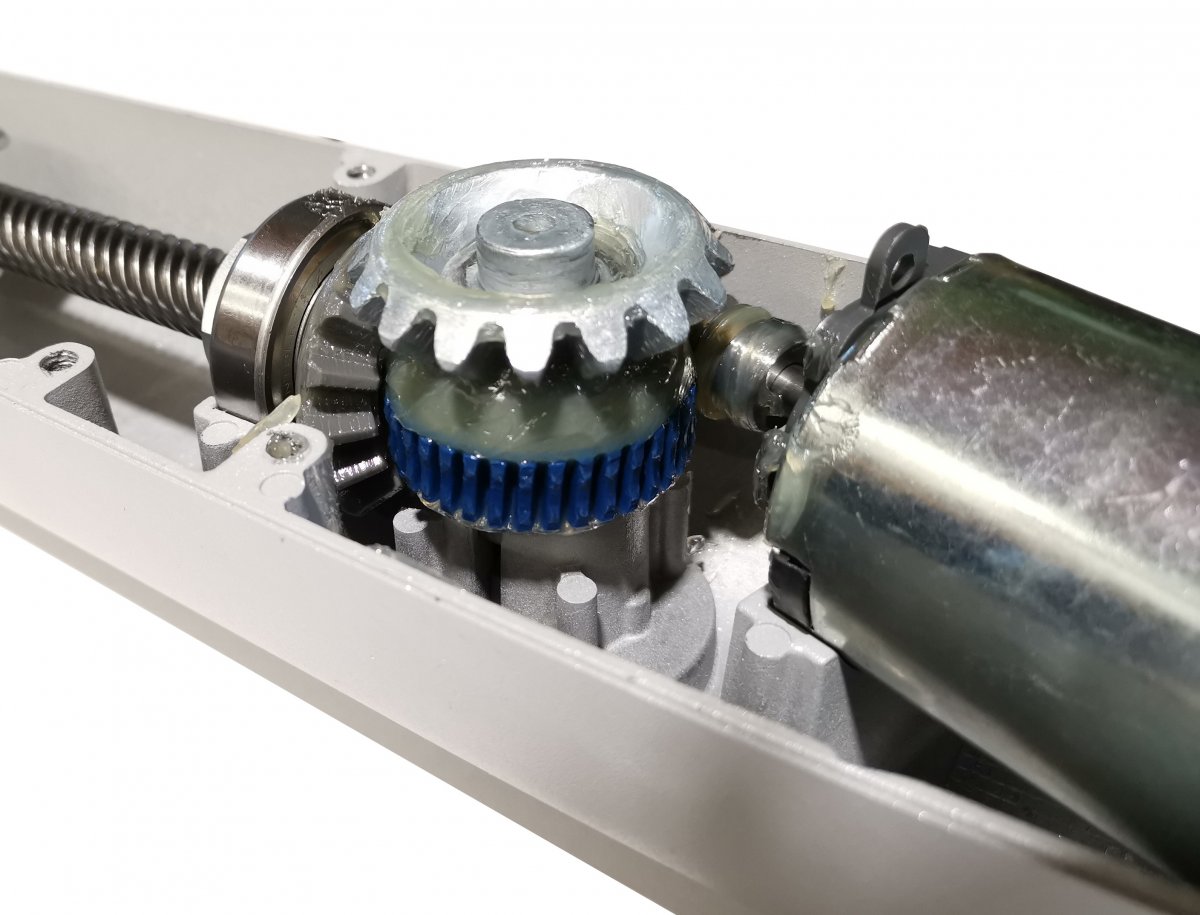

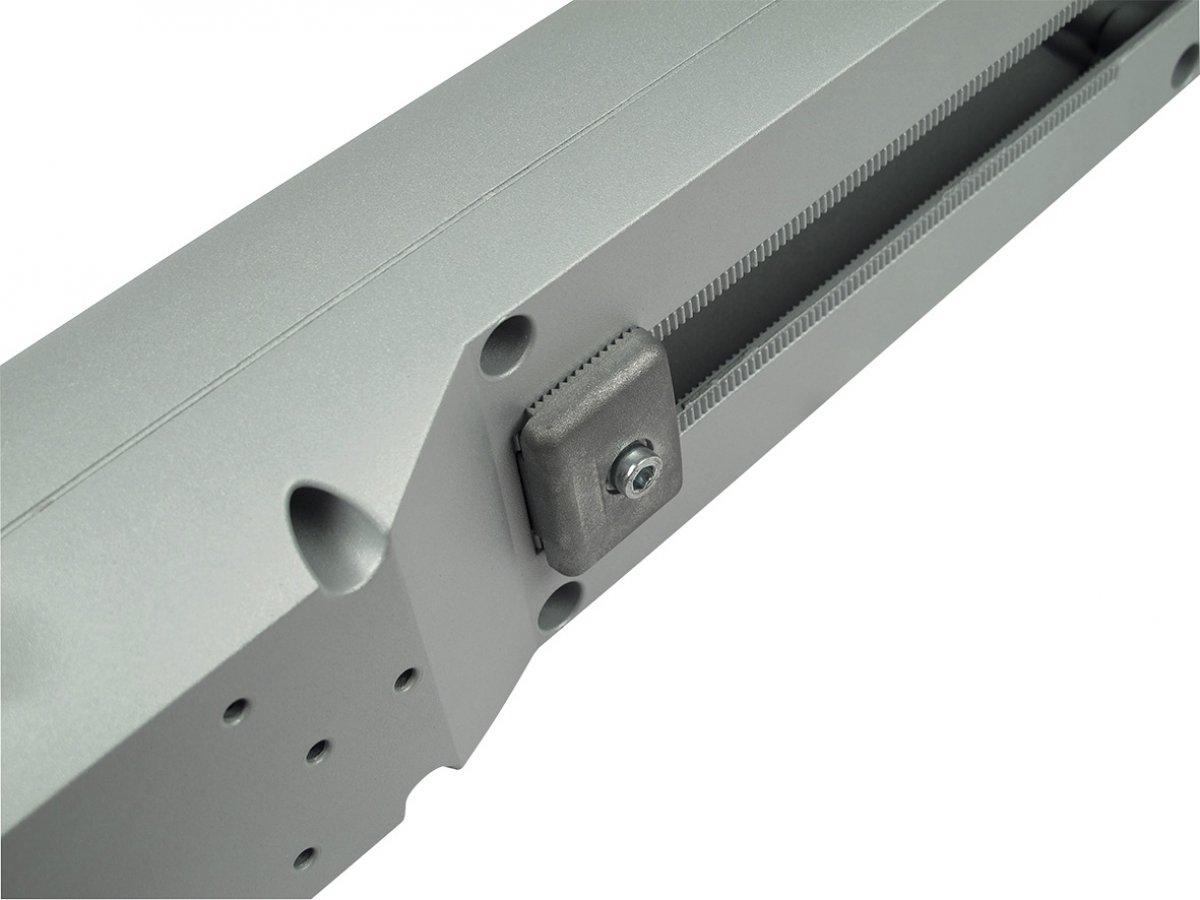

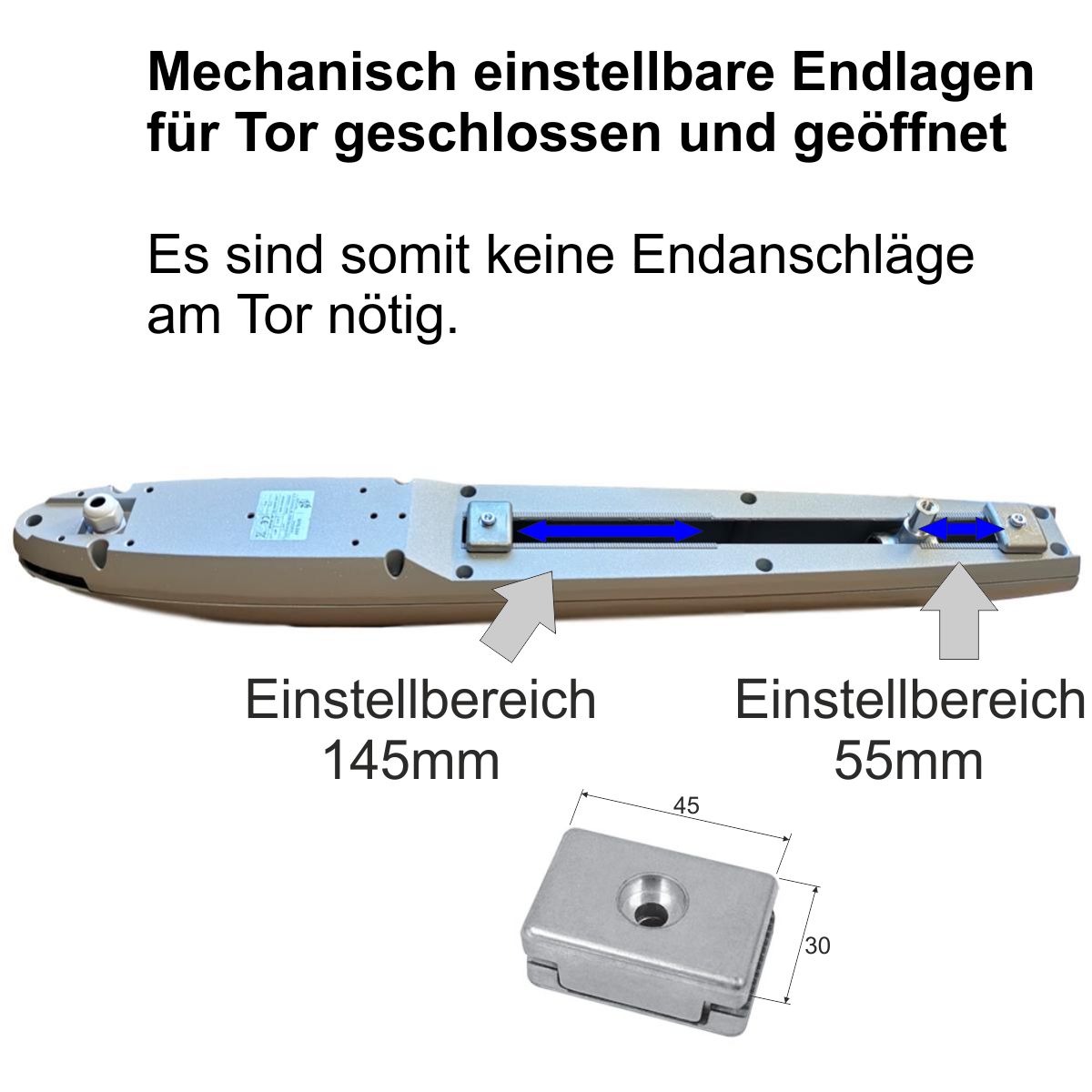

Drehtorantrieb-Torantrieb Set für einflügelige Tore bis 2,5m und 250kg (pro Flügel). Der Drehtorantrieb A6.2 ist ein neuer selbsthemmender 24V-Antrieb mit einstellbaren Endlagen für AUF und ZU welche am Antriebsgehäuse einstellbar sind - es sind keine Endanschläge am Tor nötig. Der Drehtorantrieb A6.2 besitzt ein Aluminiumgehäuse und eine massive Metallspindel. Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore. Die Anlage erkennt somit Hindernisse - die Laufrichtung wird umgekehrt. Mit Verlangsamung in Tor AUF und ZU Bewegung (Softlauf) und einstellbaren Endlagen im Antrieb. Der A6.2 eignet sich für kleine Flügel ebenso wie für Tore bis zu 2,5m Torlänge und bis zu 250kg Torgewicht. Neu bei diesem Bausatz ist ebenso die Digital-Motorsteuerung AS-MC200 welche zahlreiche Einstellmöglichkeiten bietet.

Nach der Montage der Antriebe führt die Motorsteuerung einen Lernlauf durch, bei dem Laufweg, Drehmoment und Verlangsamung automatisch eingelernt werden. Dieser Drehtorantrieb eignet sich ebenso für nach außen öffnende Tore sowie Garagentore.

Das Zubehör zu diesem Artikel kann nach Ihren Anforderungen konfiguriert und bestellt werden. Wählen Sie mögliche Optionen über unseren Konfigurator aus, in dem Sie auf den Button Jetzt konfigurieren klicken.

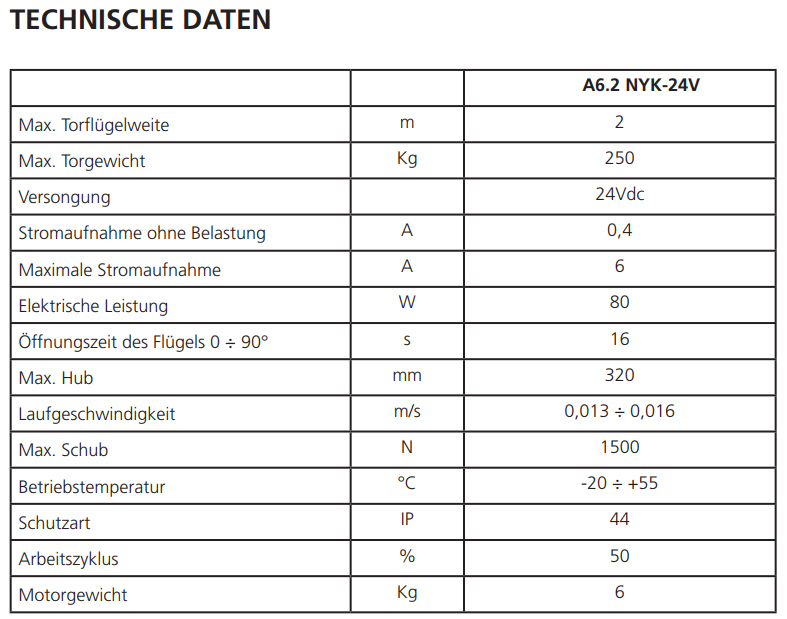

Technische Daten Drehtorantrieb A6.2:

Betriebsspannung: 24V dc
Öffnungsgeschwindigkeit: 16 Sek. (+Softlauf je nach Einstellung sowie Geschwindigkeit einstellbar)
Zuleitung zur Motorsteuerung: 230V
Speicherplätze für Handsender: 1000 Stück
Im Gehäuse der Steuerung ist der Trafo verbaut welcher die Betriebsspannung von 24V liefert.
Leistung: 80 WATT
max. Drehmoment: 1500 Nm
Stromaufnahme: 6A
Einschaltdauer: 50%

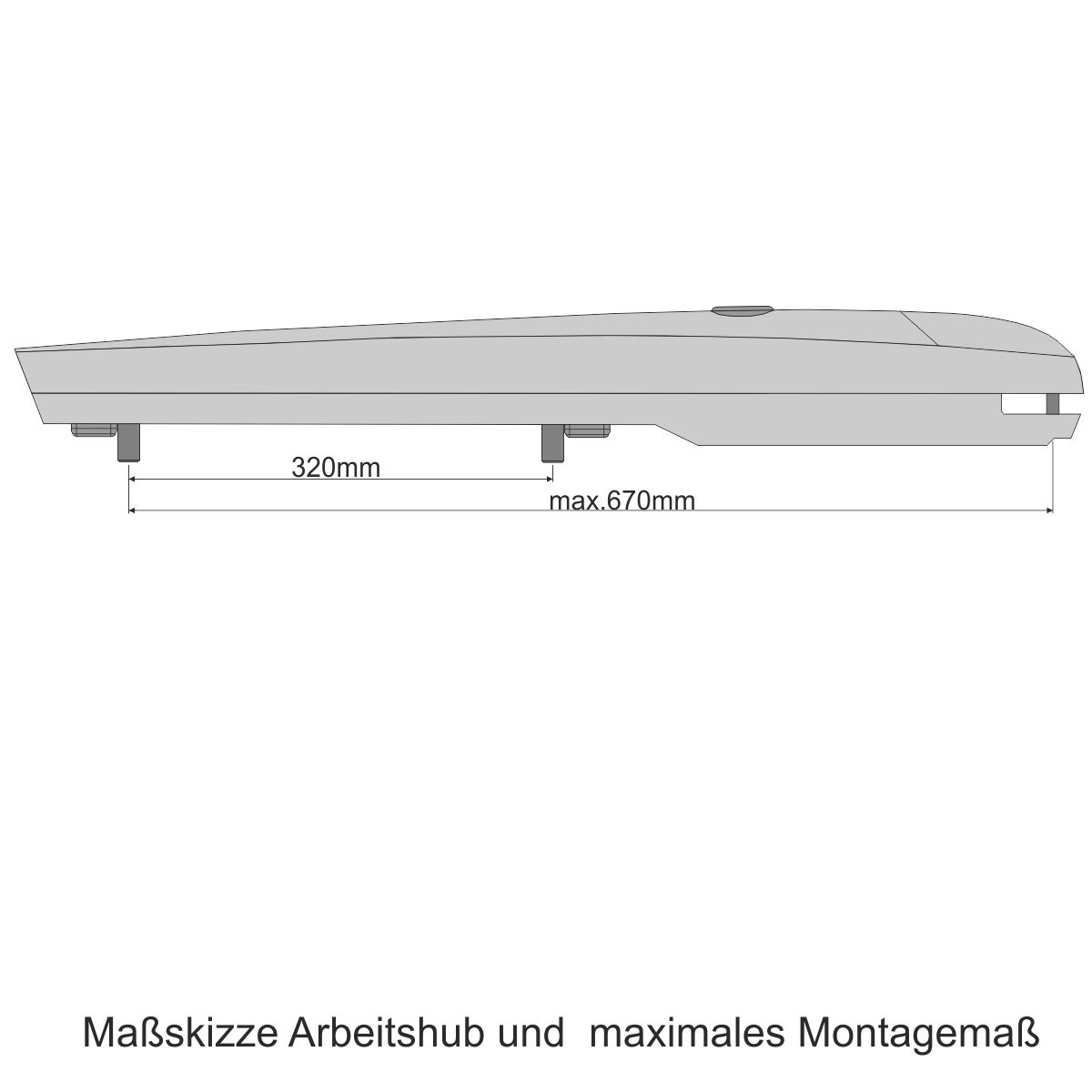

Nutzhub: 320mm
Quetschhutz: elektronische Drehmomentbegrenzung
max. Flügellänge: 2,5m
max. Flügelgewicht: 250kg
Temperaturbereich: -20°C bis +70°C-->

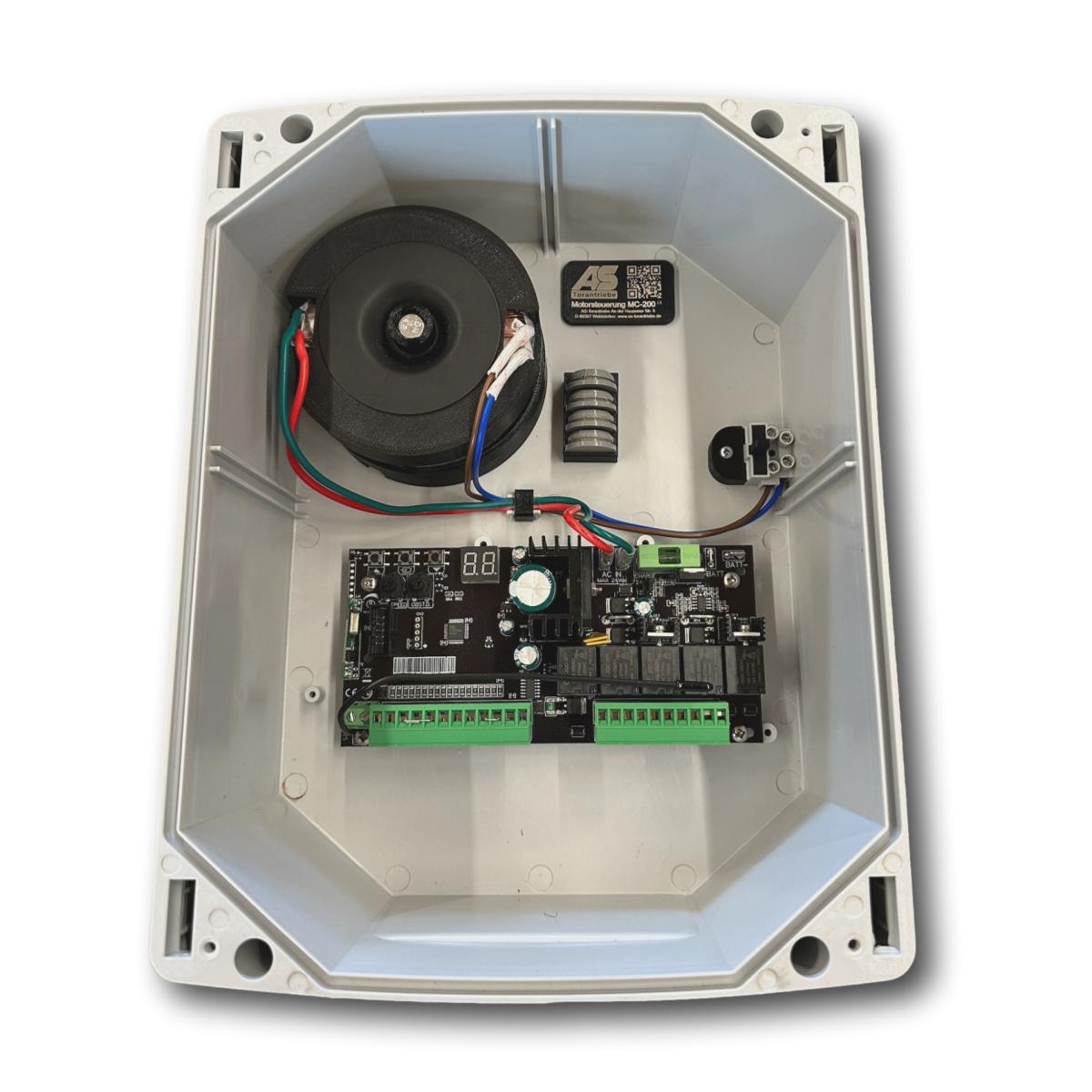

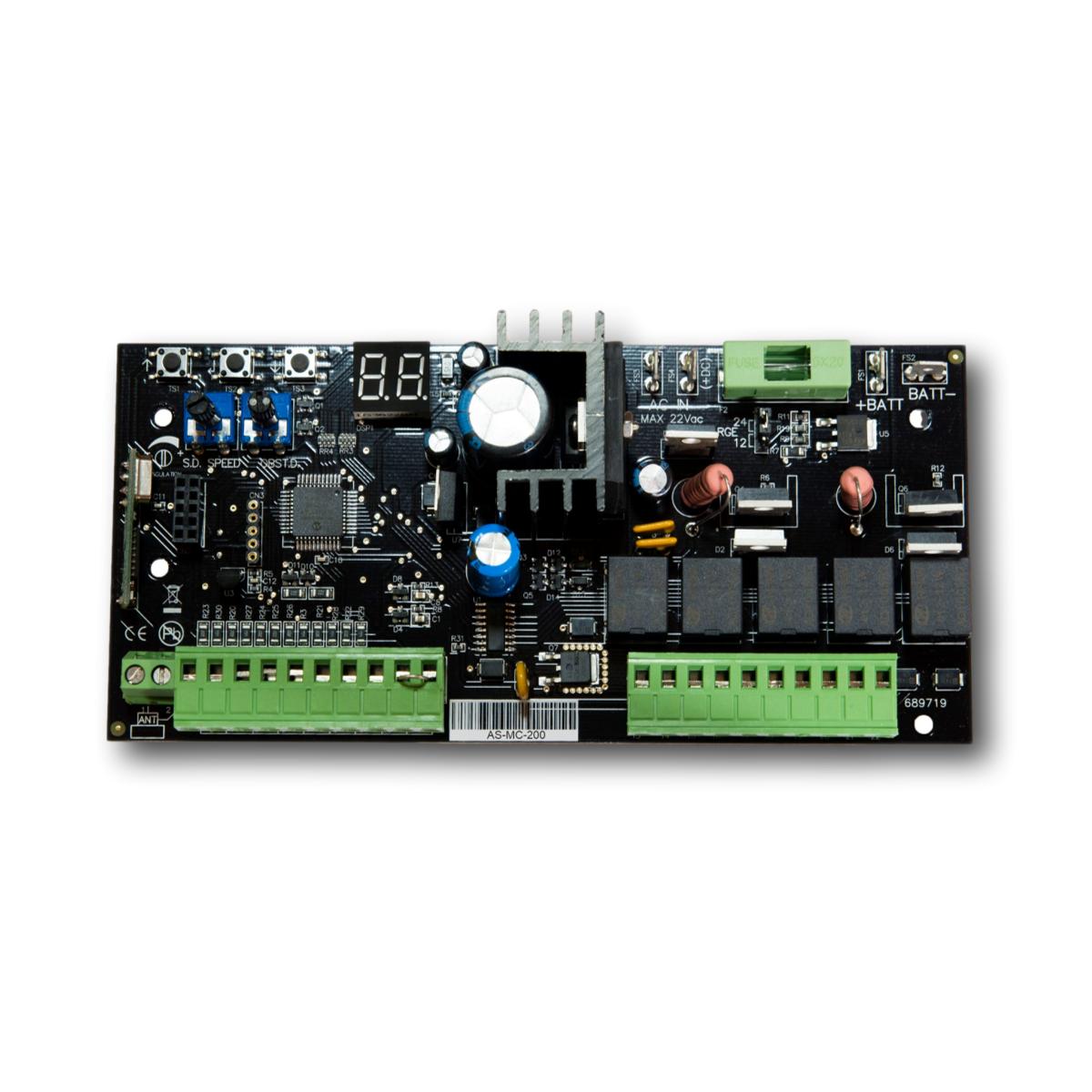

DIGITAL-Motorsteuerung AS-MC200

Die neue DIGITAL-Motorsteuerung AS-MC200 - geeignet für 1 und 2-flügelige Drehtorantriebe 24V DC.

Die Motorsteuerung AS-MC200 führt auf druck einer Taste einen automatische Lernlauf aus bei welchem die Laufwege eingelernt werden. Die Geschwindigkeit im Softlauf (Bewegungsende) sowie die aktive Hinderniserkennung ist stufenlos einstellbar.
- Flügelverzögerung bei ZU einstellbar (wird automatisch eingelernt)
- automatischer Zulauf bis zu 99 Sekunden einstellbar
- Entlastung in der Endlage einstellbar
- Entlastung Elektroschloss einstellbar
- Softstart einstellbar
- Elektronische Endschalter oder mechanische Toranschläge einstellbar
- Leistung im Softlauf einstellbar
- 250 Speicherplätze für Handsender und Funkcodesender
- Start Eingänge für Taster / Schlüsseltaster / Relais N.O.
- Start Fußgängerfunktion ( nur ein Flügel öffnet und schließt
- Anschlüsse für Lichtschranken (nur in ZU oder in AUF und ZU möglich)
- Stop Anschluss für Not-Aus Taster
- Endschalteranschlüsse für Motor 1 und Motor 2
- Ausgang 24V für Lichtschranken und weitere optionale Geräte
- Ausgang 24V für Blinkleuchten
- Ausgang 12V für das Elektoschloss
- Lieferung mit 4 Stück Kabeleinführungen

Technische Daten:

- Spannungsversorgung AC: 12–20 VAC/100–200 VA
- Spannungsversorgung DC: 12-20VDC
- integriertes 12/24 V 100 mA Batterieladegerät
- maximaler Motorstrom: 8 A (200 VA Transformator)
- maximaler Blinkleuchtenausgang 1A
- Betriebstemperatur: -15 °C bis +60 °C
- Batterie/Backup (2x): 12 V 4,5 Ah

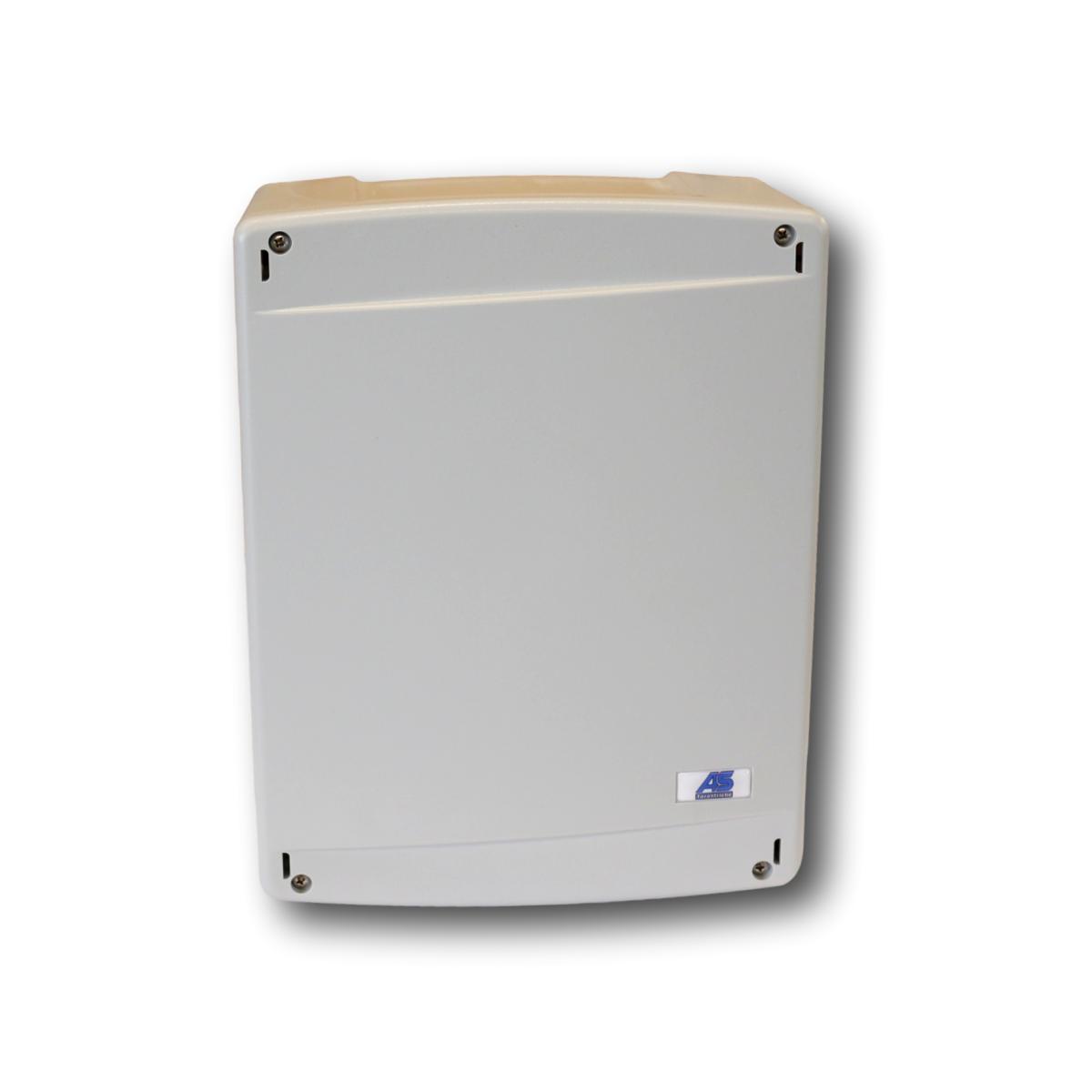

- Maße Gehäuse: 300x230x130mm
- Gehäusedeckel mit Dichtlippe
- 7 x Kabeleinführung in das Gehäuse (18mm)

AS-SD1 WIFI App-Steuerung (optional im Konfigurator)

Das im Konfigurator wählbare WIFI-Modul SD1 wird auf dem Steckplatz der Motorsteuerung aufgesteckt. Laden Sie sich die Tuja App für Android oder IOS Geräte herunter. Die Einrichtung ist sehr einfach zu erledigen. Koppeln Sie das WIFI-Modul mit Ihrem Smartphone und stellen eine Verbindung zu Ihrem WLAN her (ein WLAN Signal an der Motorsteuerung ist notwendig).


Über die Tuja-App können folgende Befehle gegeben werden:
- Start (beide Tore)
- Fußgängerfunktion
- STOP
- definiert AUF
- definiert ZU

Hier finden Sie weiteres passendes Zubehör zu der Motorsteuerung:

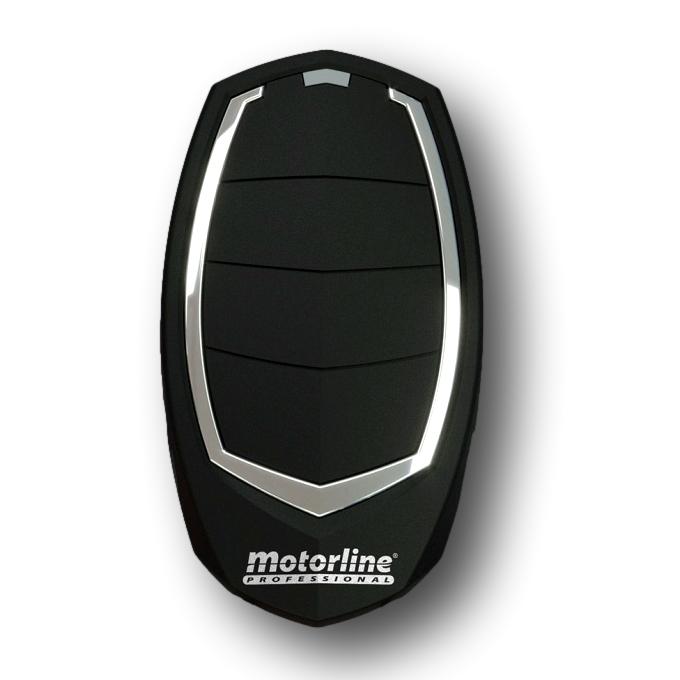

- Handsender FALK 433Mhz.
