Flügeltorantriebe Torantriebe Set A7 2-flügelig mit DIGITAL-Motorsteuerung MC-200

Artikelnummer: 2866
Anleitungen PDF
Anleitungen Video
Konfigurieren Sie jetzt das gewünschte Zubehör zum Artikel, um Ihren persönlichen Preis zu erhalten:
Wie funktioniert der Konfigurator?
Stück
Lieferzeit:

Wichtigste Details:

  • - geeignet für Tore bis 3,0m und 300kg pro Flügel

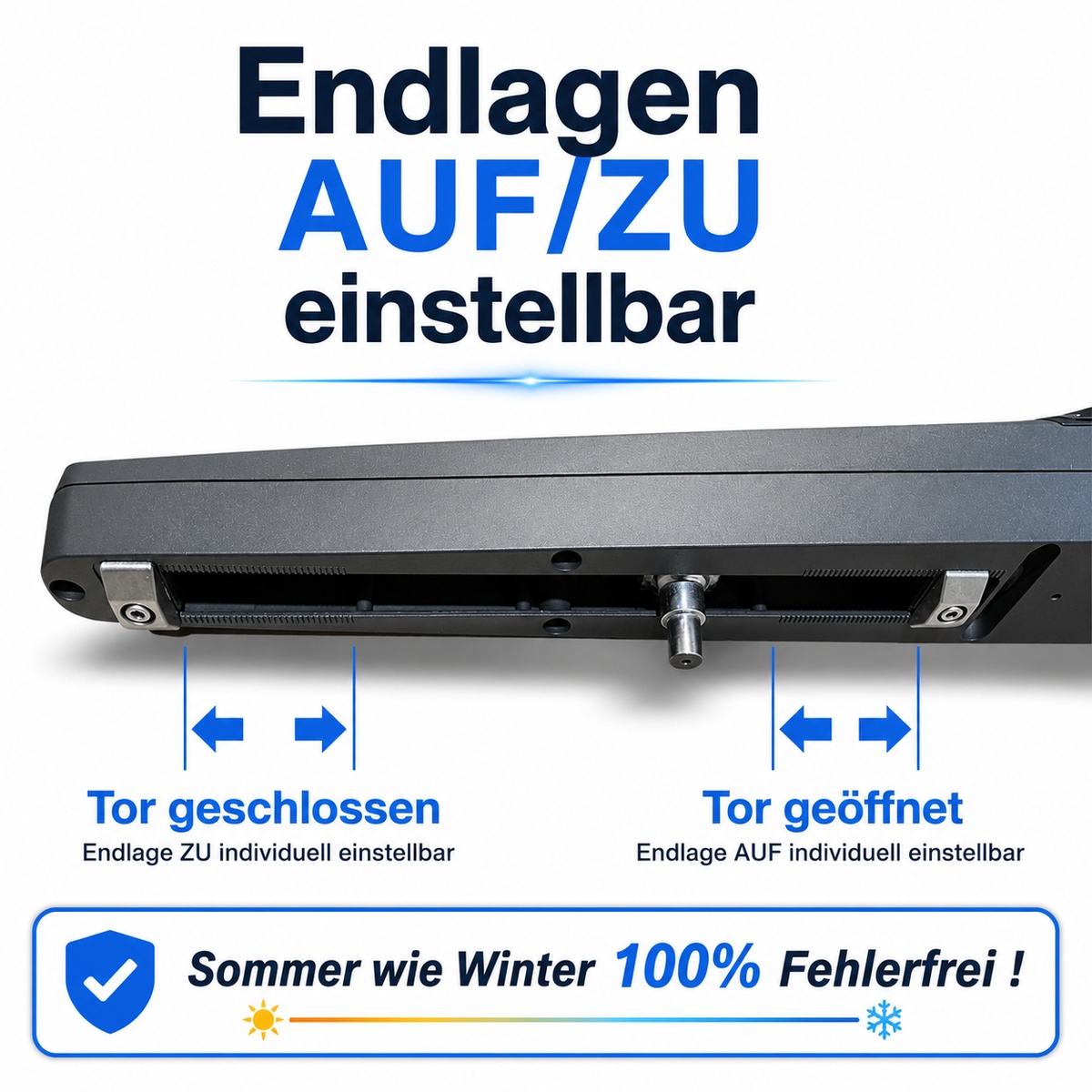

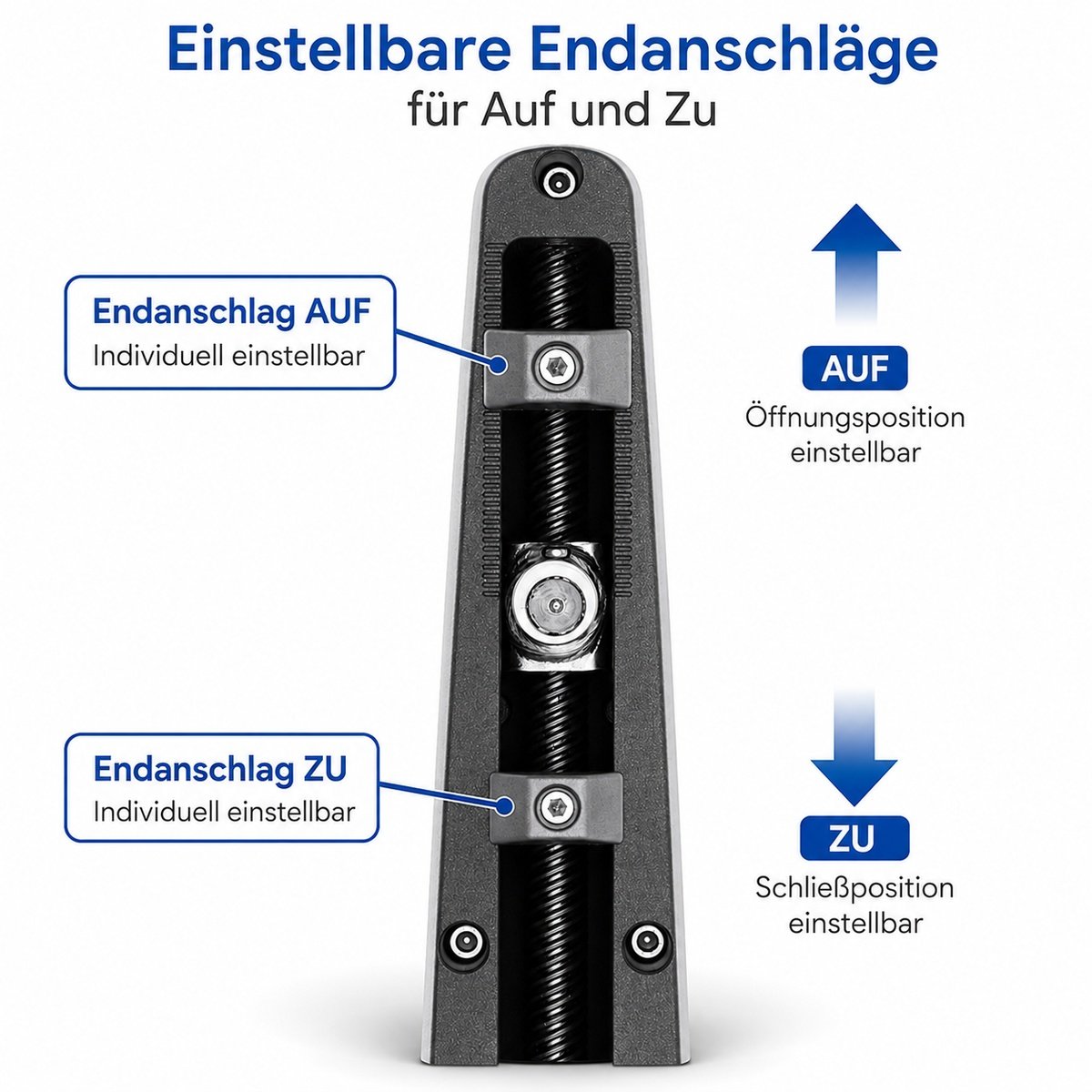

  • - Endanschläge AUF und ZU im Antrieb einstellbar

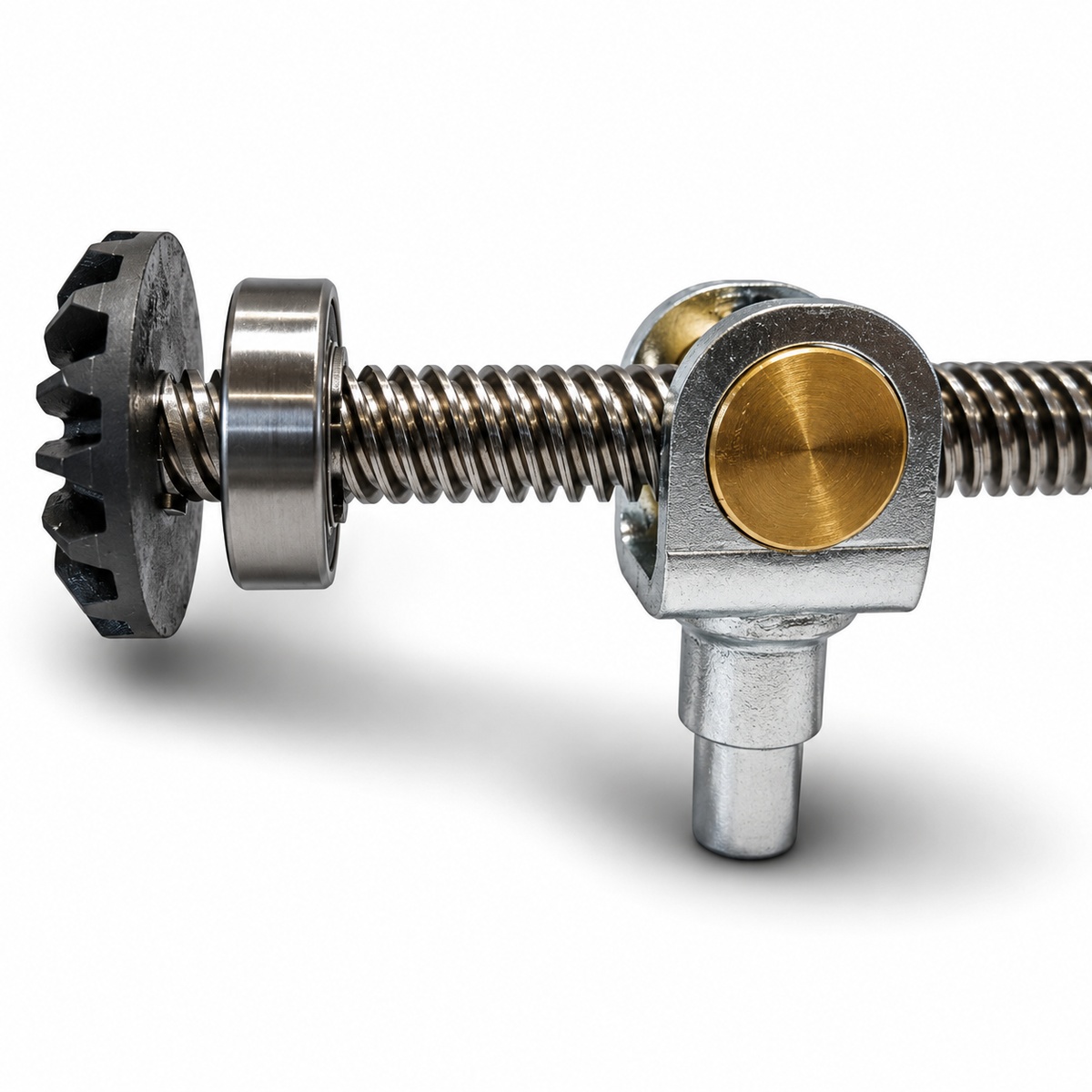

  • - Rostfreie 22mm Spindel, Messing-Mitnehmer sehr massiv
  • - ca. 16 Sekunden Öffnungszeit (je nach Montagemaße und Softlaufintensität)
  • - geeignet für geschlossene Torfüllungen

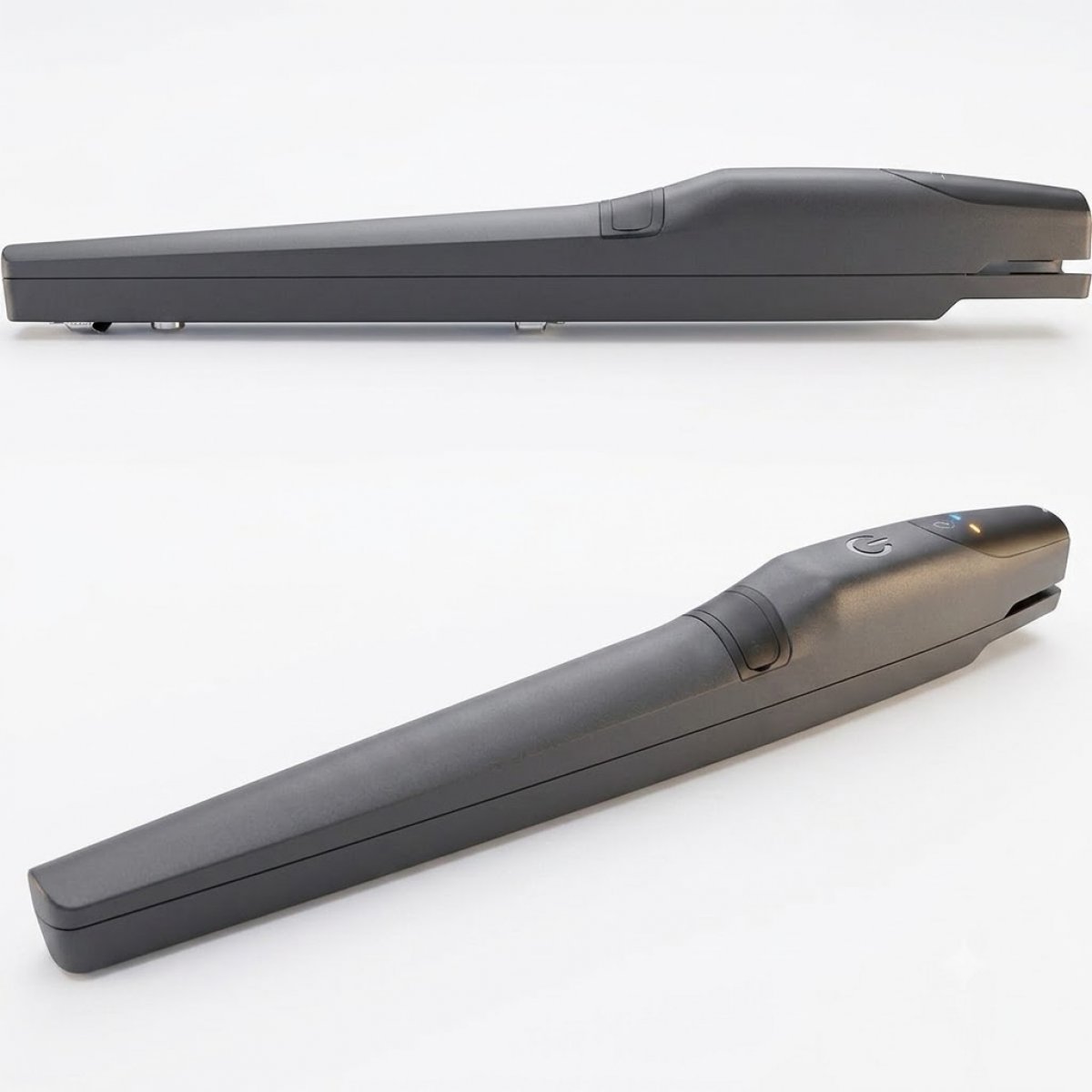

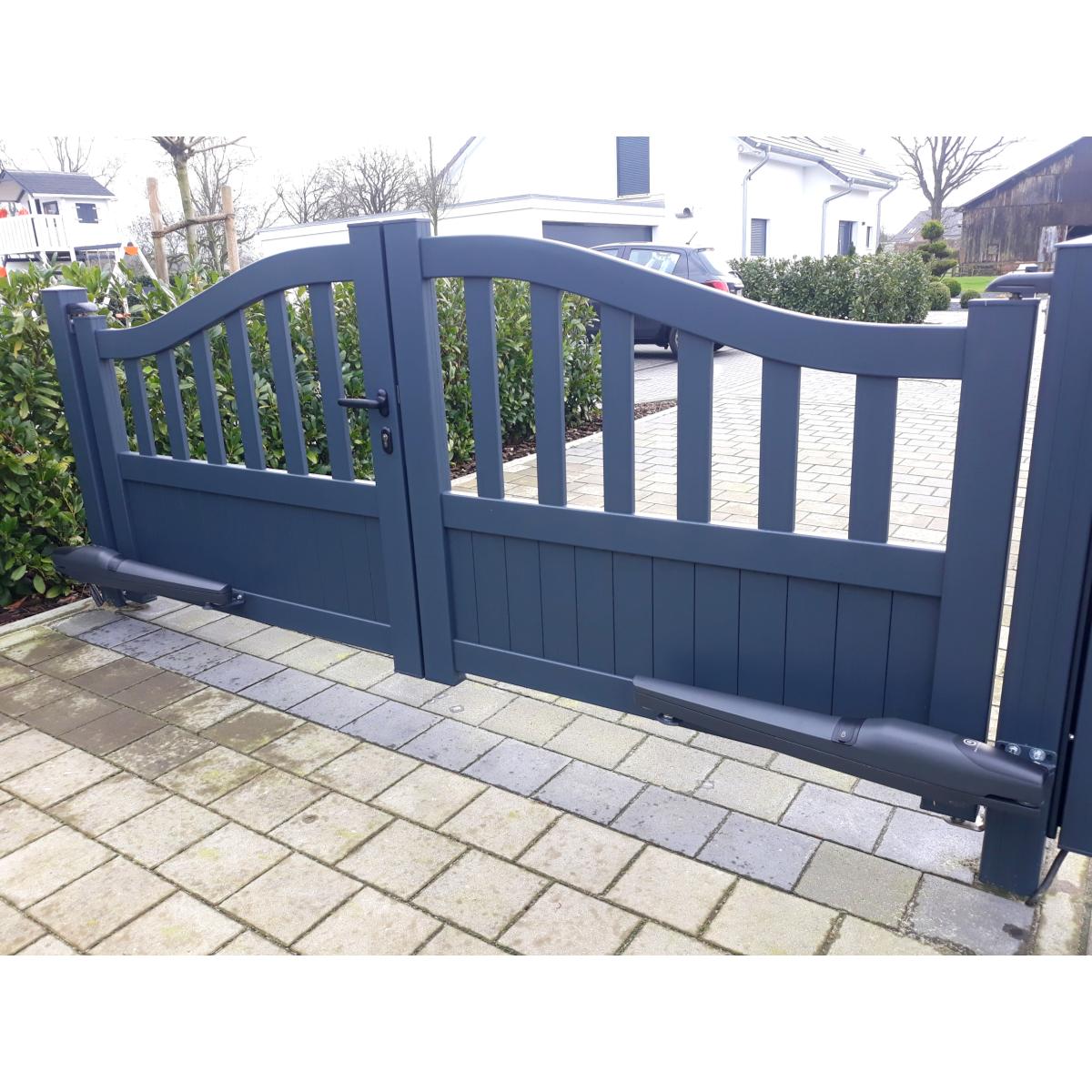

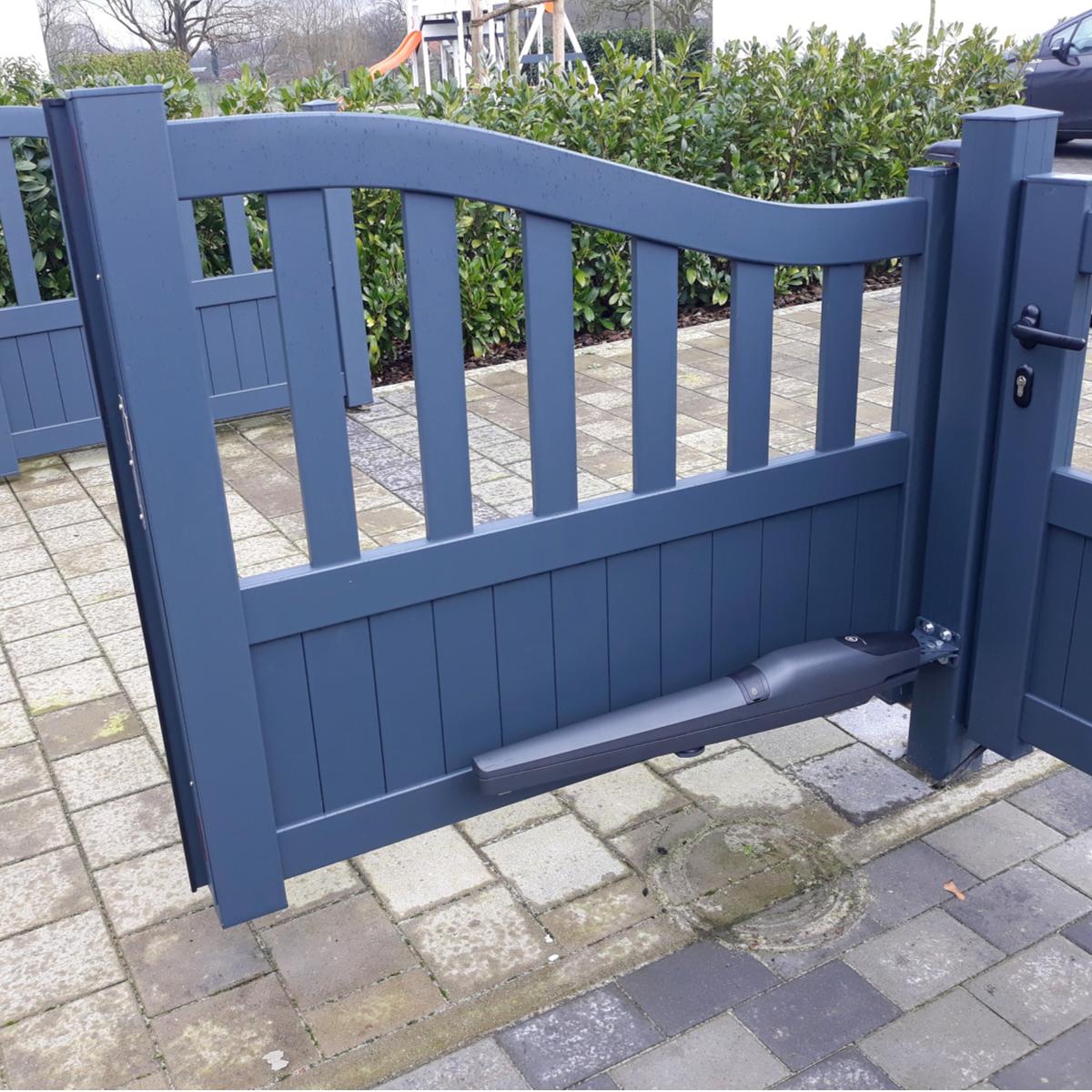

Drehtorantrieb Set A7 24V Bausatz zweiflügelige Tore

Torantrieb Set für zweiflügelige Tore bis max. 3,0 m / 300 kg pro Flügel. Das Torantrieb Set A7 ist ein völlig neuer Drehtorantrieb, welcher mit 24V DC betrieben wird. Von Vorteil ist hier die hohe Öffnungsgeschwindigkeit von ca. 16 Sekunden und eine Einschaltdauer von 60%. Die DIGITAL-Motorsteuerung MC-200 wird fertig angeschlossen im Gehäuse mit Transformator geliefert.

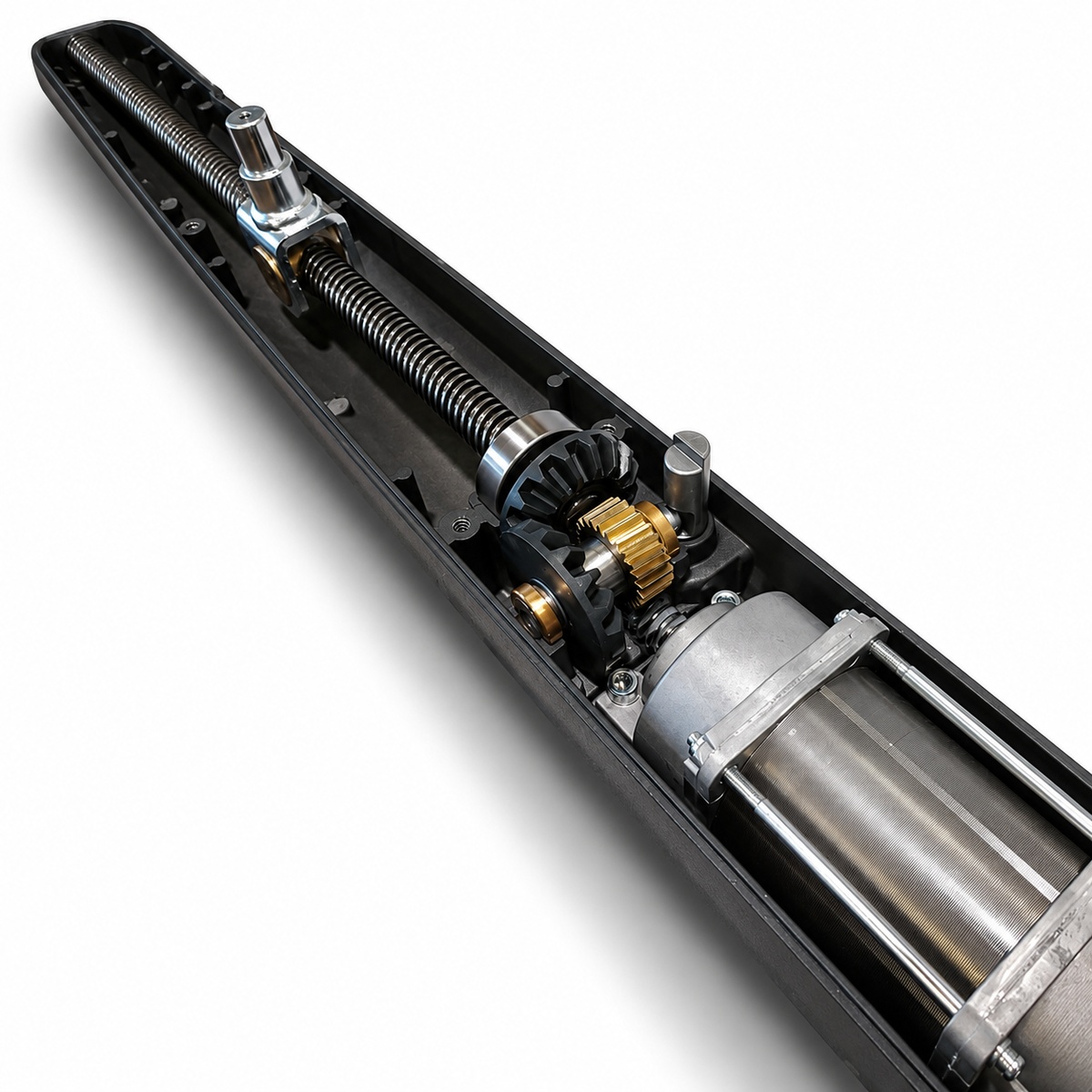

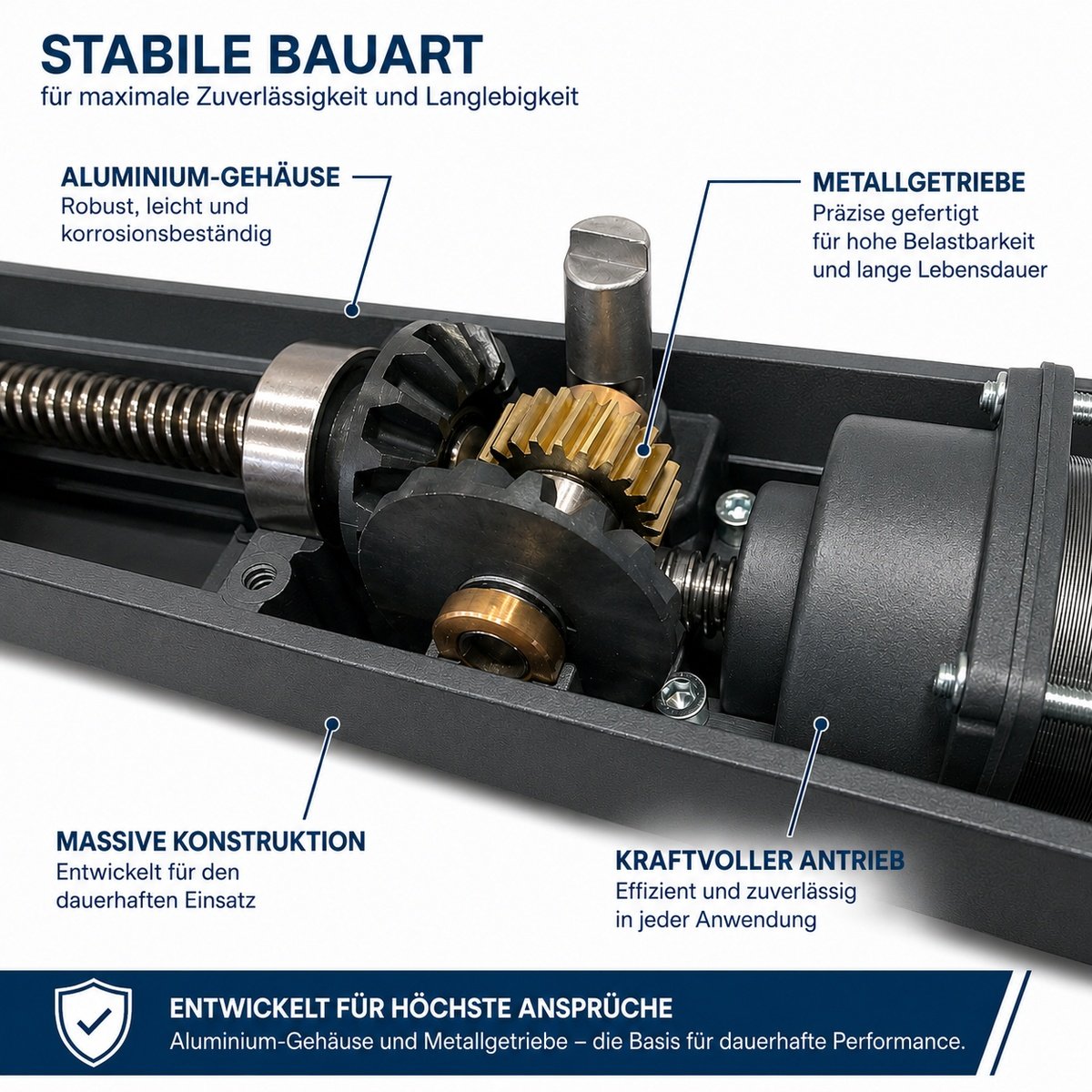

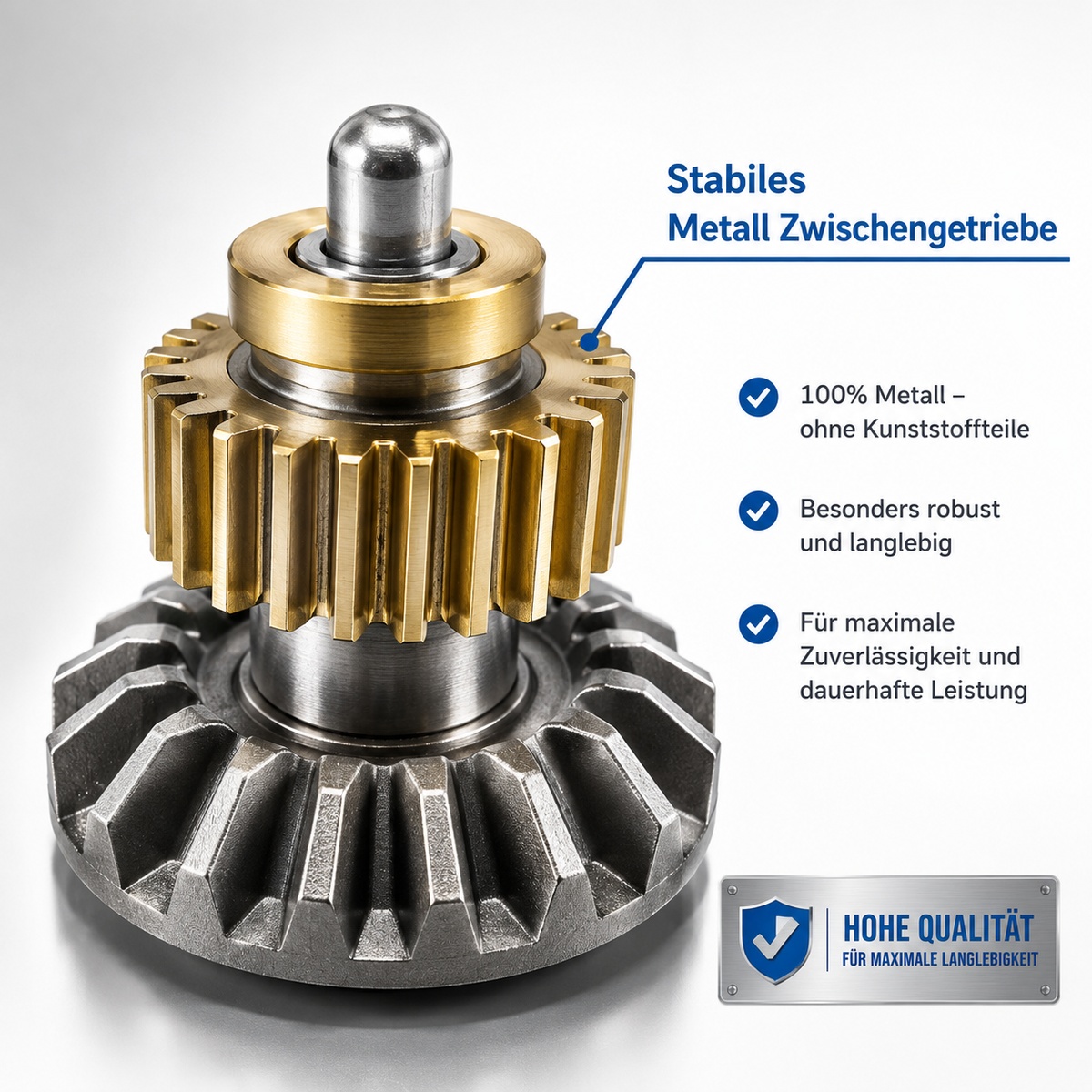

Die Endanschläge für Tor AUF und ZU sind mechanisch einstellbar – somit werden keine mechanischen Toranschläge benötigt. Die Kraftübertragung erfolgt über einen stabilen Messingmitnehmer. Getriebe und Antriebsrad sind komplett aus Metall gefertigt. Die Motorleistung beträgt 300 Watt.

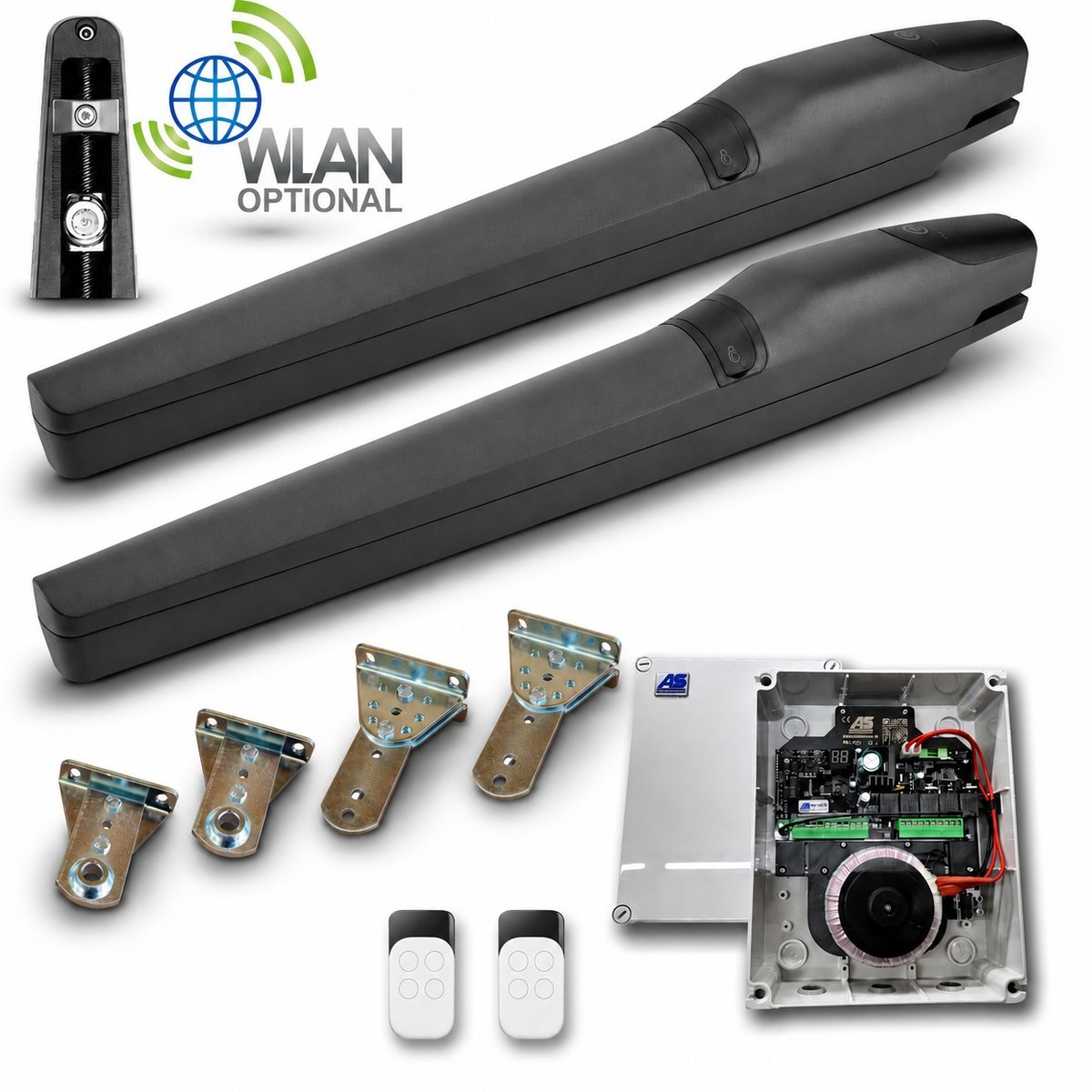

Lieferumfang:

  • 2x Drehtorantriebe A7 24V
  • 2x Notentriegelungsschlüssel

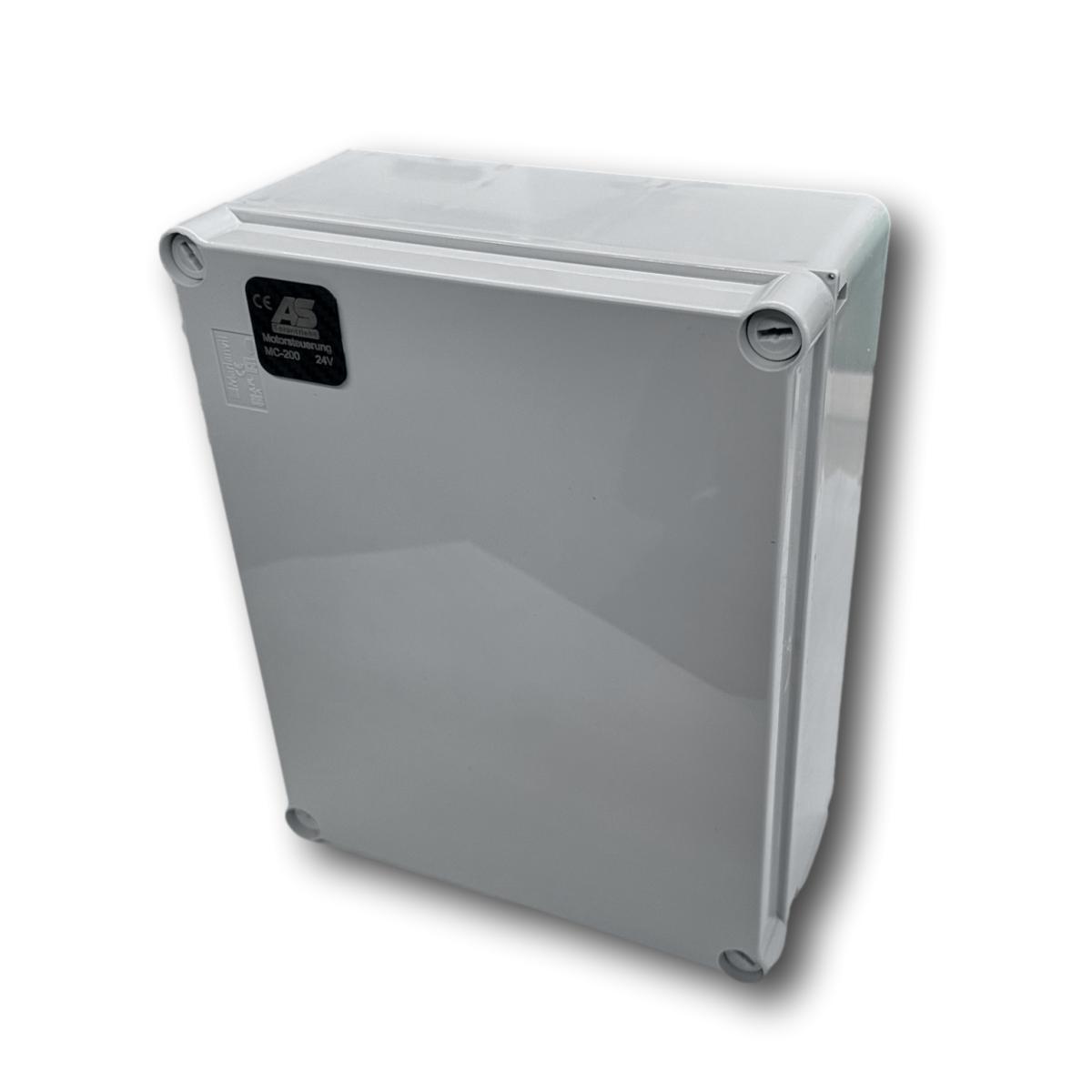

  • 1x Motorsteuerung AS-MC200 im Gehäuse mit Transformator

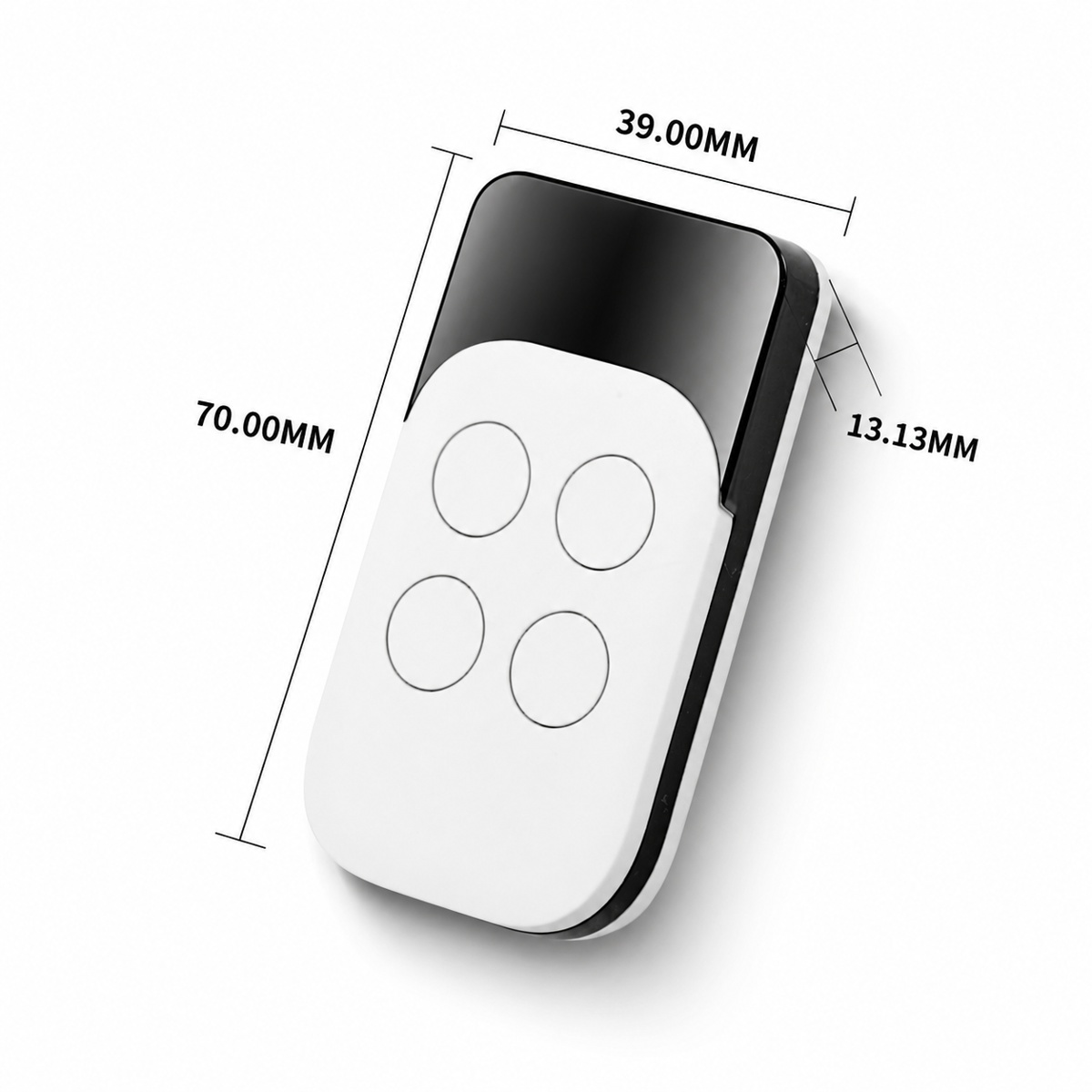

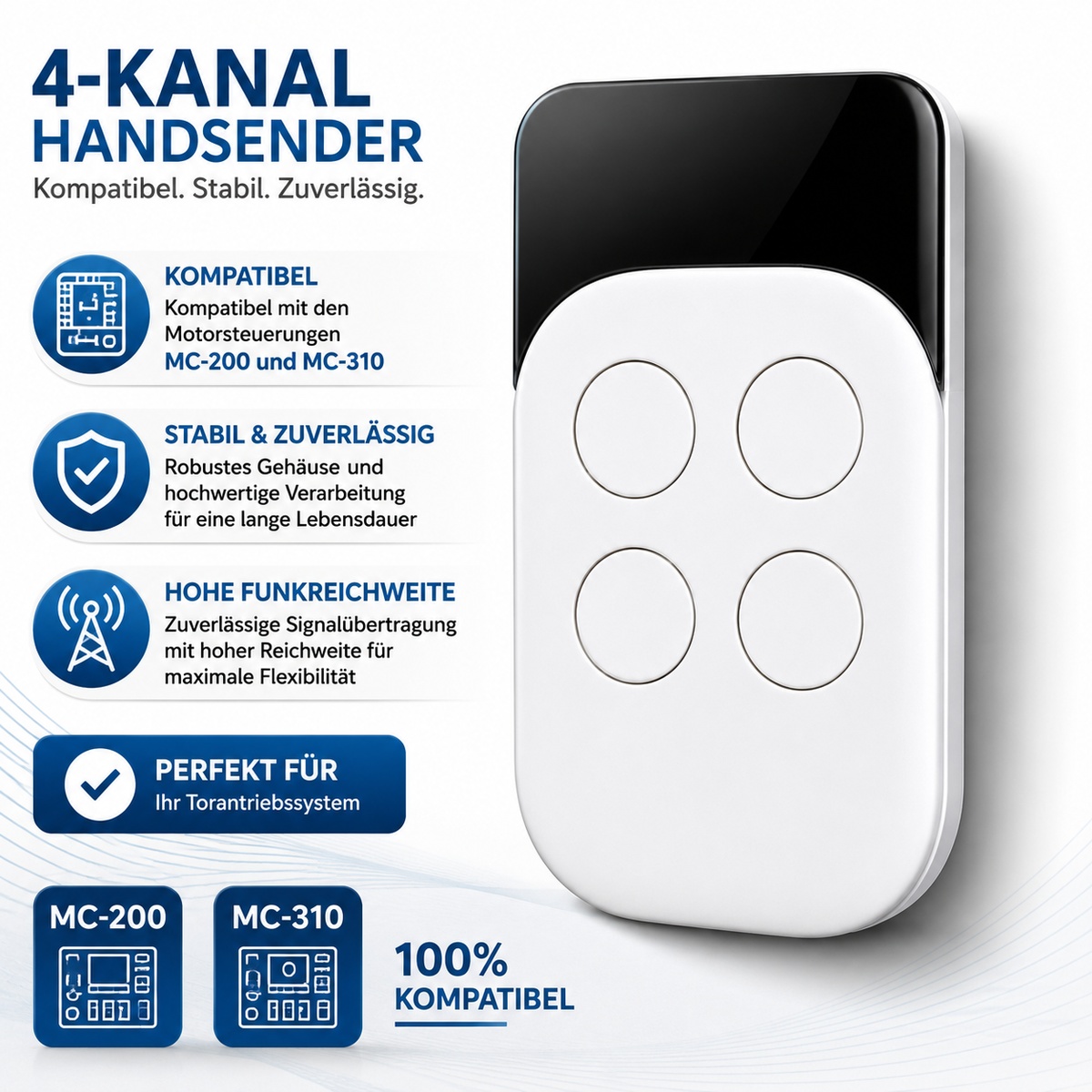

  • 2x Handsender 433 MHz LUMO

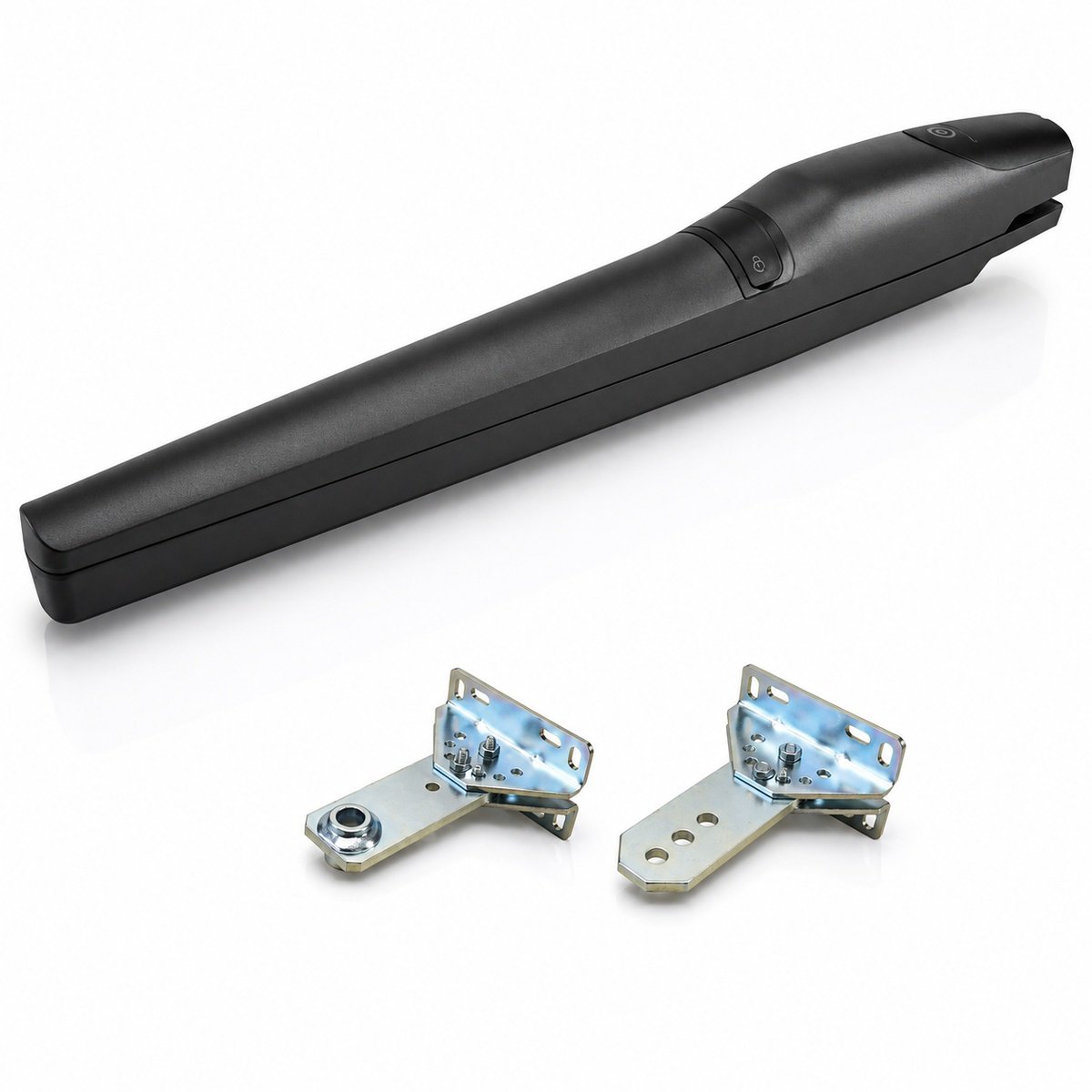

  • 1x Haltewinkel Stahl verzinkt – Säule
  • 1x Haltewinkel Stahl verzinkt – Tor
  • Montageanleitung

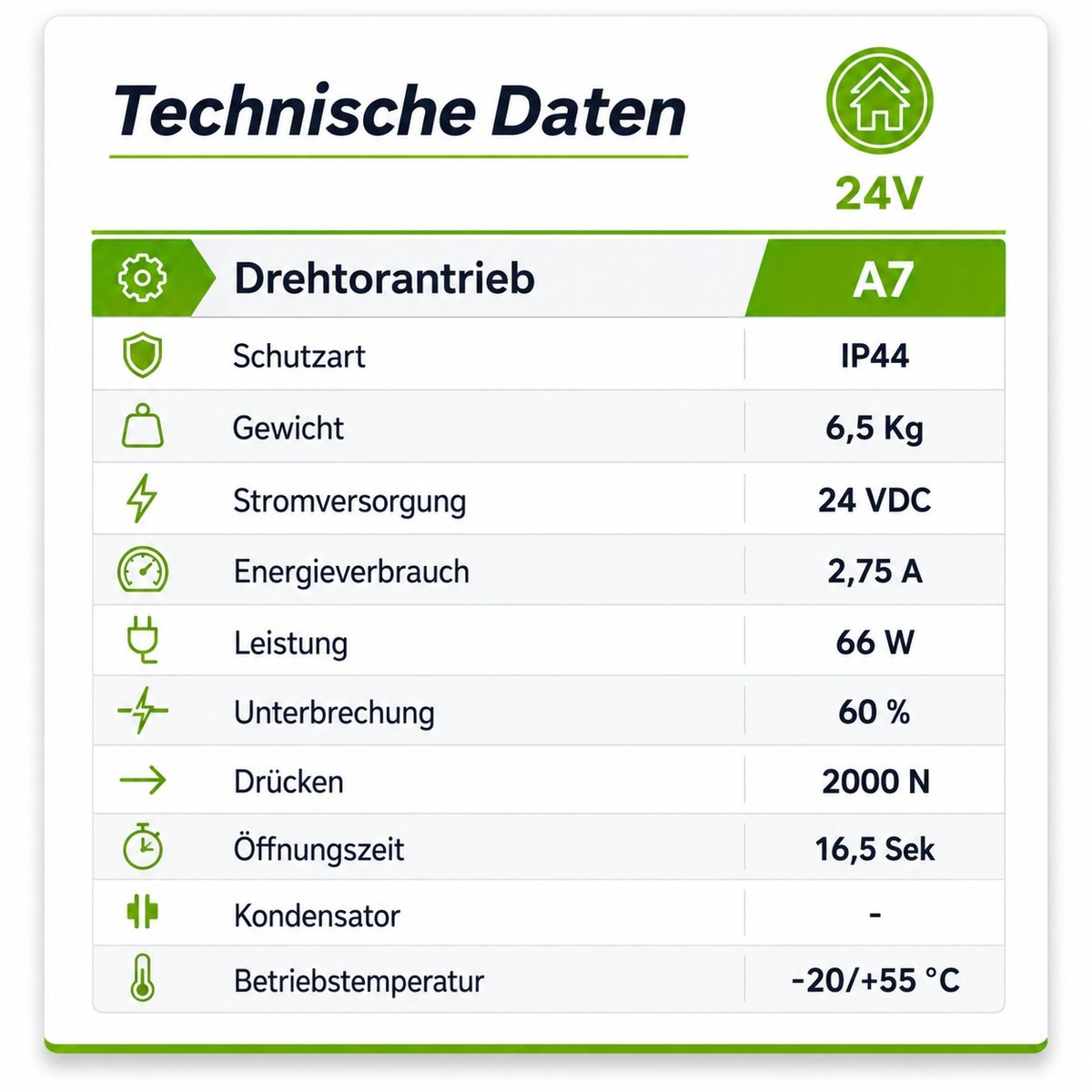

Technische Daten:

  • Modell: A7
  • Schutzart: IP44
  • Gewicht: 6,5 kg
  • Betriebsspannung: 24V DC
  • Stromaufnahme: 2,75A
  • Leistung: 200 W
  • Einschaltdauer: 60 %
  • Schubkraft: 2000 N
  • Öffnungsgeschwindigkeit: ca. 16 Sekunden.
  • Temperaturbereich: -20 bis +55 °C
  • Nutzhub: 400 mm
  • Quetschschutz: elektronische Hinderniserkennung
  • Max. Flügellänge: 3,0 m
  • Max. Flügelgewicht: 300 kg

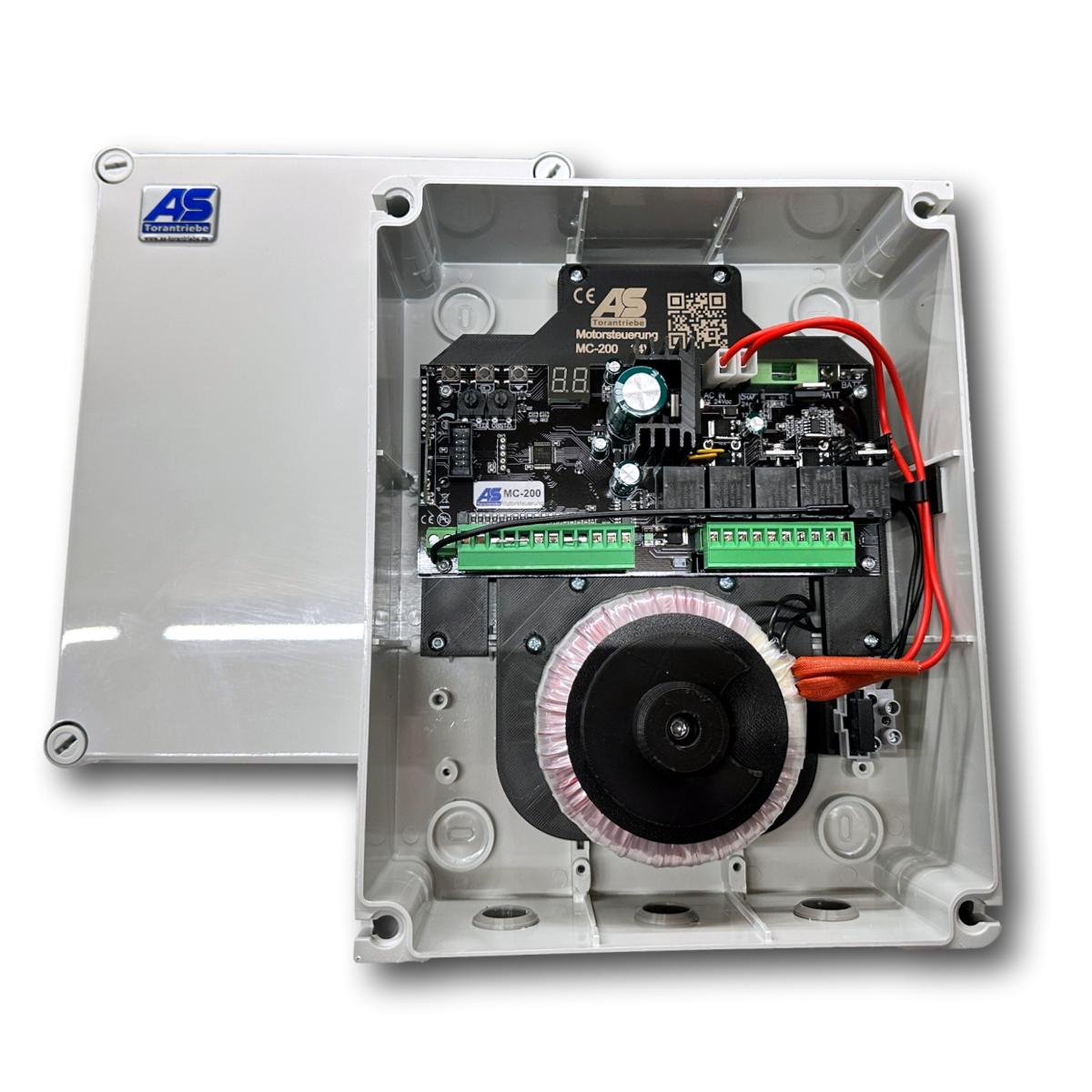

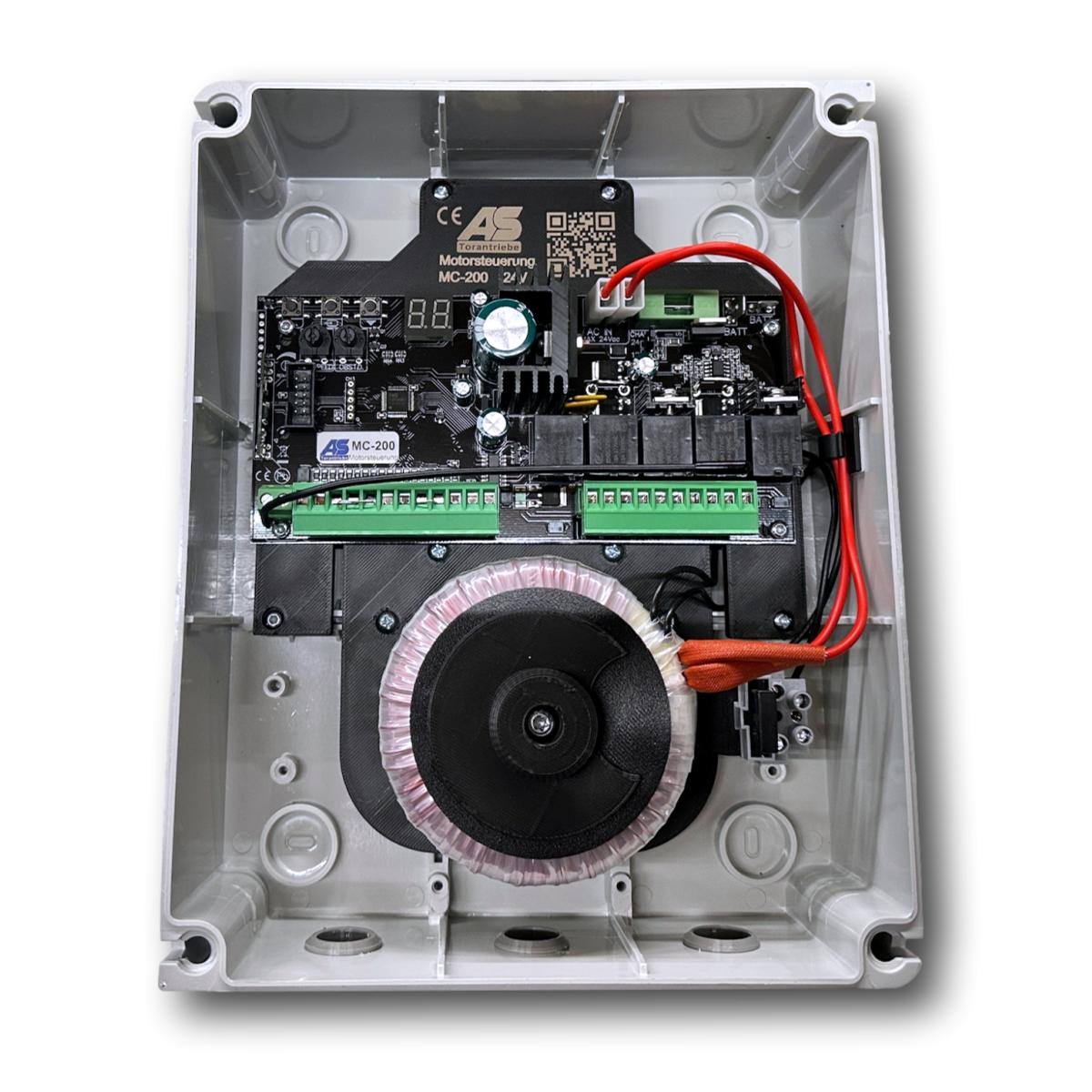

DIGITAL-Motorsteuerung MC-200 Version 2026

MC200 DIGITAL

Automatischer Lernlauf per Knopfdruck. Softlauf-Geschwindigkeit und Hinderniserkennung sind stufenlos einstellbar.

  • Flügelverzögerung bei ZU einstellbar
  • Automatischer Zulauf bis 99 Sekunden
  • Entlastung in Endlage einstellbar
  • Entlastung Elektroschloss einstellbar
  • Softstart einstellbar
  • Elektronische oder mechanische Endschalter möglich
  • Leistung im Softlauf einstellbar
  • 250 Speicherplätze für Handsender
  • Start-Eingänge für Taster / Schlüsseltaster / Relais
  • Fußgängerfunktion (ein Flügel)
  • Anschlüsse für Lichtschranken
  • Not-Aus Anschluss
  • Endschalteranschlüsse für Motor 1 und 2
  • 24V Ausgang für Zubehör
  • 24V Ausgang für Blinkleuchten
  • 12V Ausgang für Elektroschloss
  • 4 Kabeleinführungen im Lieferumfang

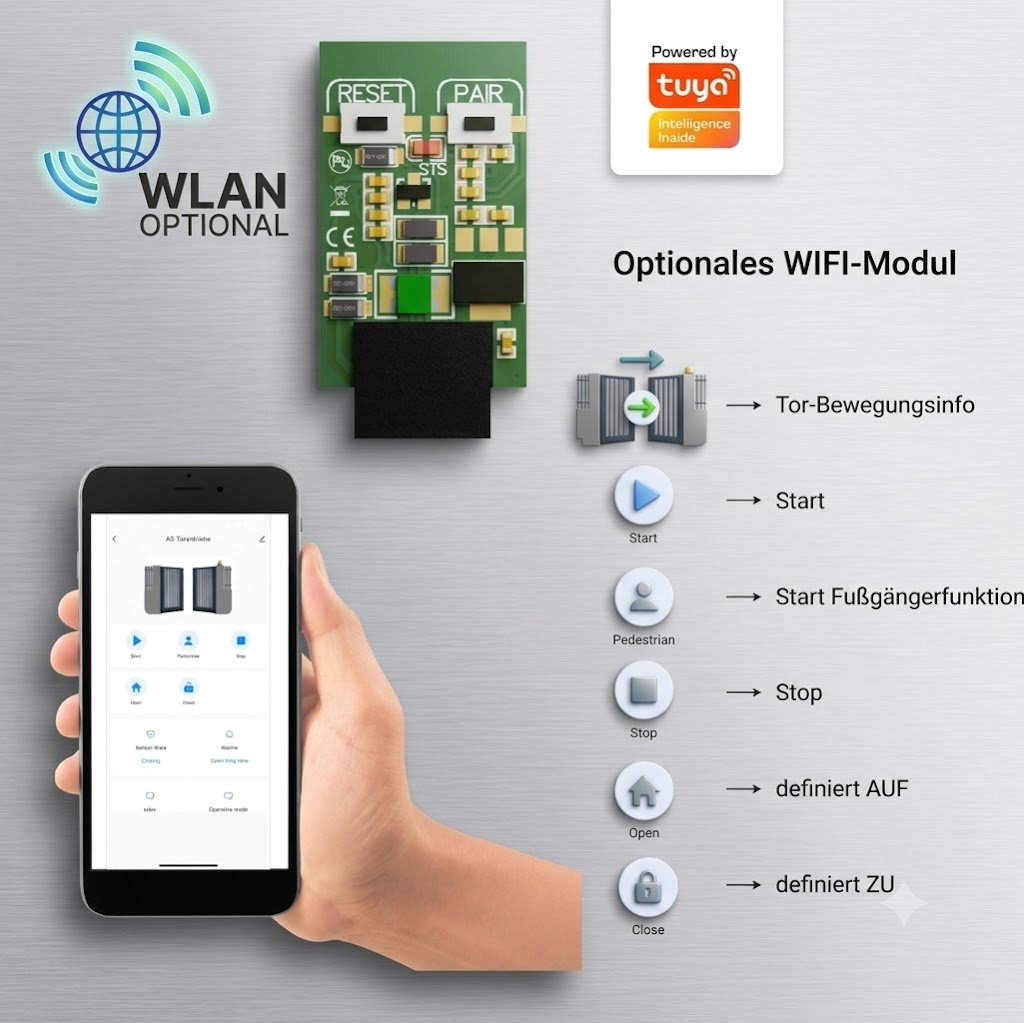

AS-SD1 WIFI App-Steuerung (optional)

SD1 WIFI Modul

Smart Home ready – flexibel erweiterbar

  • Einfache Installation
  • Steuerung über Tuya App (Version 2025)
  • Geo-Lokalisierung (automatisches Öffnen)
  • Start (beide Tore)
  • Fußgängerfunktion
  • STOP
  • Definiert AUF
  • Definiert ZU

Lieferumfang:

  • 2 Stück Drehtorantriebe A7 24V 2000N Schubkraft
  • 2 Stück Notentriegelungsschlüssel
  • 1 Stück DIGITAL-Motorsteuerung MC-200 im Gehäuse
  • 2 Stück Handsender 433 Mhz. LUMO 4-Kanal
  • 2 Stück Haltewinkel Stahl verzinkt / verstellbar - Säule
  • 2 Stück Haltewinkel Stahl verzinkt / verstellbar - Tor
  • Montageanleitung
Technische-Details
Kurzbeschreibung:
- geeignet für Tore bis 3,0m und 300kg pro Flügel
- Endanschläge AUF und ZU im Antrieb einstellbar
- Rostfreie 22mm Spindel, Messing-Mitnehmer sehr massiv
- ca. 16 Sekunden Öffnungszeit (je nach Montagemaße und Softlaufintensität)
- geeignet für geschlossene Torfüllungen
Spannungsversorgung:
230V
Betriebsspannung:
24V
Leistung:
200W
Schubkraft:
2000N
Stromaufnahme:
2,75A
Schutzart:
IP44
Arbeitshub:
400mm
Max. Torlänge pro Flügel:
3,0m
Max. Torgewicht:
300kg
Max. Öffnungswinkel:
110°
Öffnungszeit bis 90°:
ca. 16 Sekunden je nach eingestelltem Softlauf und Montagemaße
Endanschläge am Tor:
nicht notwendig - im Antrieb für AUF und ZU einstellbar
Maße:
siehe PDF-Anleitung
Quetschschutz:
elektronisch mit Hindernisserkennung
Zubehörspeisung:
24Vac
Blinkleuchtenanschluss:
24V
Fußgängerfunktion:
ja
Einschaltdauer:
60%
Temperaturbereich:
-20°C bis +55°C
Selbsthemmend:
ja
Anschluss Elektroschloss:
ja
Anschluss Lichtschranken:
ja
Anschluss Taster / Schlüsseltaster:
ja
Anschluss Stabantenne:
ja - 17cm oder Stabantenne mit Koaxleitung (optional)
Speicherplätze für Handsender / Funkcodesender:
250
Automatischer Zulauf:
5-120 Sek.
Softlauf / Verlangsamung:
ja
Schließfolgeregelung:
ja
definiert ÖFFNEN:
ja
definiert SCHLIESSEN:
ja
Schnellschließung nach Lichtschranke:
ja
Schnellschließung nach Lichtschranke:
ja
EAN:0672823202482
Liefertage:3
Artikelnummer:2866
Artikelkategorie:Drehtorantriebe
Gewicht in Kg:16,000
